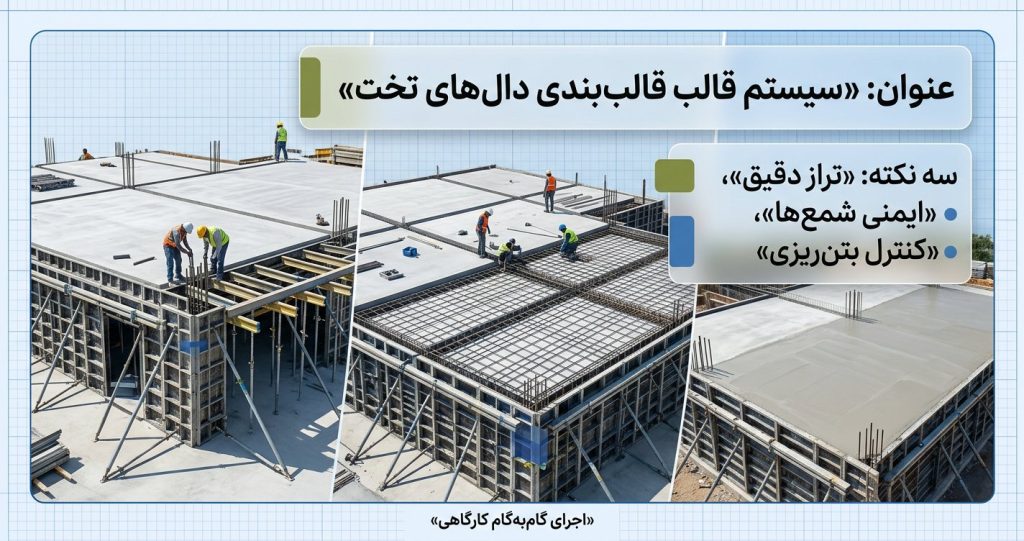

سیستم قالببندی دالهای تخت: روش اجرا گامبهگام در کارگاه
اگر در کارگاه فقط یک بار دیده باشید که چند میلیمتر خطا در تراز قالب دال، بعداً به چند روز کفسابی، ترمیم سطح و اختلاف با ناظر تبدیل میشود، میفهمید چرا قالببندی دال تخت یک کار ساده و تکراری نیست؛ این بخش، قلب کیفیت سازه است.
دال تخت به دلیل حذف تیرهای آویز، سرعت معماری و آزادی بیشتری به طراح میدهد، اما در اجرا به سیستم نگهدارنده دقیق، پنلهای سالم، شمعهای قفلشده و کنترل خیز نیاز دارد. برای انتخاب پنل و متعلقات، شناخت قالب بتن مدولار کمک میکند تا ابعاد، وزن، ضخامت ورق و تعداد دفعات استفاده را واقعبینانه بسنجید.
شناخت سیستم قالببندی دال تخت و نقش هر قطعه
سیستم قالببندی دال تخت از سطح تماس با بتن، اعضای انتقال بار، شمعهای قائم، سرجکها، مهاربندی جانبی و اتصالات تشکیل میشود. در ظاهر ممکن است چند پنل و چند جک کنار هم دیده شود، اما رفتار واقعی سیستم زیر فشار بتن تازه، وزن آرماتور، وزن نفرات و ارتعاش ویبره مشخص میشود.
در یک دال ۲۰ سانتیمتری، وزن بتن تازه حدود ۴۸۰ کیلوگرم در هر متر مربع است. وقتی وزن قالب، آرماتور، نفرات و بار اجرایی را اضافه کنیم، بار طراحی موقت میتواند به محدوده ۶۰۰ تا ۷۵۰ کیلوگرم بر متر مربع برسد. همین عدد ساده نشان میدهد فاصله شمعها نباید چشمی تعیین شود.
در پروژههایی که سقف ارتفاع زیاد دارد یا دهانهها سنگین هستند، استفاده از سیستمهای مهاربندی و داربست باربر اهمیت بیشتری پیدا میکند. بررسی گزینههای داربست مدولار میتواند برای سقفهای بلند، رمپها و عرشههای خاص تصمیم فنی بهتری ایجاد کند.
پنل، رویه و کیفیت سطح بتن
رویه قالب باید هم از نظر سختی و هم از نظر سلامت سطحی کنترل شود. تابیدگی، فرورفتگی، لبههای لهشده و باقیماندن شیره بتن قدیمی، سطح زیر دال را موجدار میکند. اگر کارفرما سقف اکسپوز یا حداقل سطح تمیز بخواهد، این ایرادها مستقیم دیده میشود.
در پنلهای فلزی، ضخامت ورق، نوع جوش، راستای تسمهها و کیفیت رنگ یا روغن قالب اهمیت دارد. ورقهای نازک در استفادههای متعدد زودتر تاب برمیدارند و باعث افزایش هزینه ترمیم میشوند؛ بنابراین ارزانترین خرید اولیه همیشه کمهزینهترین گزینه پروژه نیست.
شمع، سرجک و مسیر انتقال بار
شمع فقط یک عضو قائم نیست؛ مسیر انتقال بار از بتن تازه تا زمین کارگاه است. اگر زیر شمع روی خاک سست، آجر شکسته یا تخته نامناسب قرار گیرد، نشست موضعی ایجاد میشود و همان نشست به صورت شکمدادگی در زیر دال دیده خواهد شد.
هر شمع باید روی کفی پایدار قرار گیرد، رزوه سالم داشته باشد و با سرجک مناسب به تیرک یا پنل متصل شود. برای سقفهای متعارف، انتخاب درست جک سقفی و جک صلیبی هم روی ایمنی و هم روی سرعت اجرا اثر مستقیم دارد.
آمادهسازی نقشه، محوربندی و تراز پیش از نصب
قبل از ورود قالب به طبقه، باید نقشه سازه، نقشه معماری، محل بازشوها، ضخامت دال، نوارهای ستون، افتها، داکتها و لبههای آزاد با هم تطبیق داده شوند. بسیاری از دوبارهکاریها نه از ضعف قالب، بلکه از شروع عجولانه بدون کنترل نقشهها به وجود میآید.

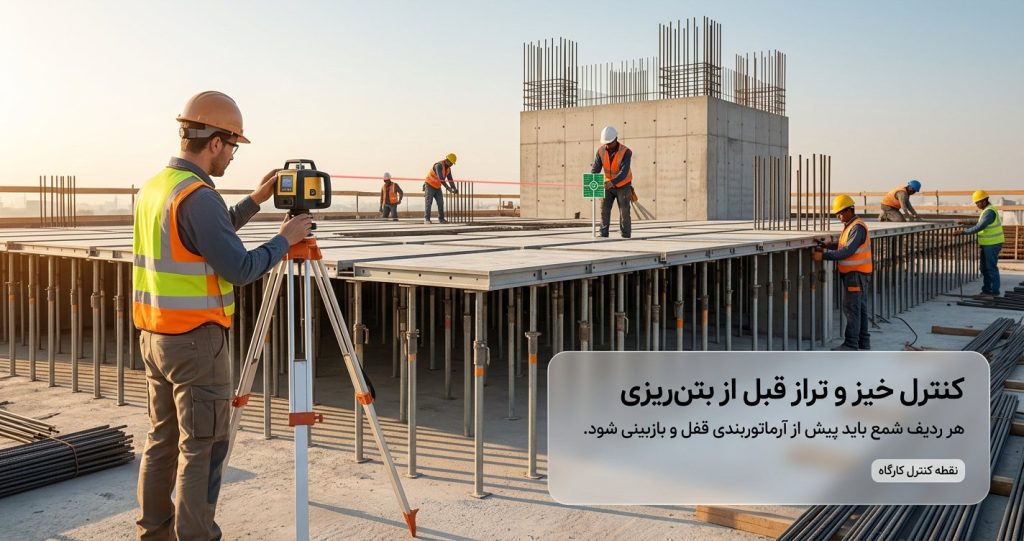

در کارگاه حرفهای، تراز مبنا با دوربین یا لیزر روی ستونها و دیوارهای برشی منتقل میشود و گروه قالببند بر اساس همان خط، ارتفاع شمعها را تنظیم میکند. اگر تراز هر دهانه جداگانه و سلیقهای گرفته شود، در پایان سقف یک سطح پیوسته به دست نمیآید.
یک روش ساده اما مؤثر این است که پیش از نصب کامل پنلها، چند نقطه نمونه در گوشهها، کنار ستونها و وسط دهانه کنترل شود. اختلاف بیش از ۳ تا ۵ میلیمتر در این مرحله باید اصلاح شود، چون بعد از آرماتوربندی اصلاح آن سخت و پرهزینه است.
کنترل نقشه بازشوها و لبهها
بازشو آسانسور، داکت تأسیسات، نورگیر و محل رایزرها باید با شابلون یا اندازهگذاری دقیق روی قالب منتقل شود. خطای چند سانتیمتری در بازشو ممکن است بعداً به برش بتن مسلح، آسیب آرماتور و تأخیر در نصب تأسیسات منجر شود.
برای لبههای آزاد دال، قالب کناری باید در برابر فشار جانبی بتن مهار شود. در بتنریزی سریع، شیره بتن و فشار جانبی میتواند قالب لبه را باز کند و باعث کجشدن خط نما یا افزایش ضخامت ناخواسته شود.

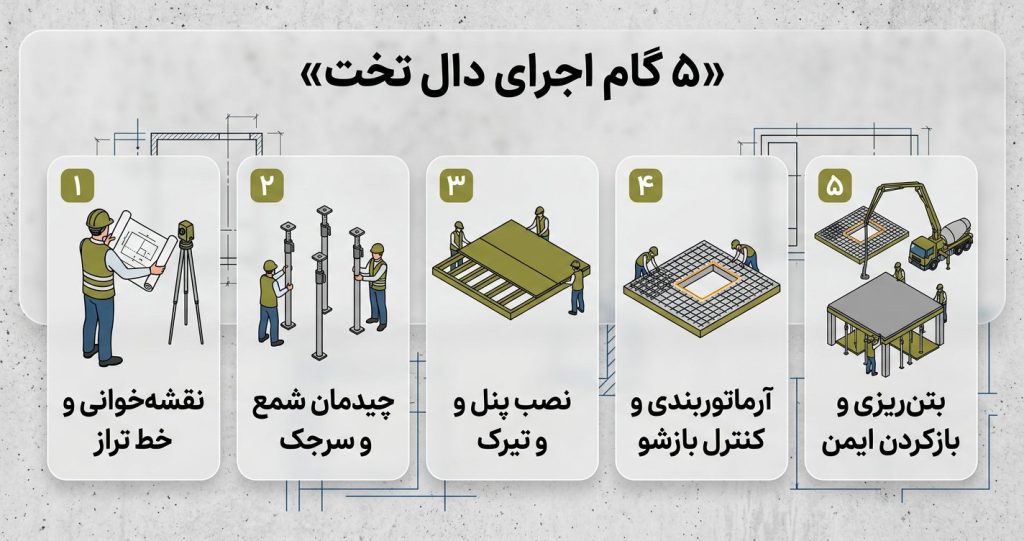

اجرای گامبهگام شمعبندی، تیرکها و پنلها
اجرای صحیح از چیدمان شمعها شروع میشود. ابتدا شبکه شمعها بر اساس نقشه اجرایی و ظرفیت مجاز هر عضو تعیین میشود، سپس تیرکهای اصلی و فرعی نصب میگردند و در نهایت پنل یا رویه قالب روی آن قرار میگیرد. ترتیب نصب اگر برعکس یا نامنظم باشد، کنترل تراز دشوار میشود.
فاصله شمعها در پروژههای معمولی تابع ضخامت دال، وزن سیستم قالب، ارتفاع طبقه و ظرفیت جک است. به عنوان مثال، برای دال ۱۸ تا ۲۰ سانتیمتری، فاصلههای حدود ۸۰ تا ۱۲۰ سانتیمتر رایج است، اما عدد نهایی باید با محاسبه و دستورالعمل سازنده تأیید شود.
مهاربندی افقی و قطری را دستکم نگیرید. در زمان ویبره یا حرکت نفرات، شمعهای بلند بدون مهار میتوانند رفتار ناپایدار نشان دهند. این مسئله مخصوصاً در طبقات بلند، رمپها و سقفهایی با بار متمرکز کارگاهی خطرناک است.
نصب تیرکهای اصلی و فرعی
تیرکهای اصلی بار را از پنلها به شمعها منتقل میکنند و تیرکهای فرعی فاصله بین نقاط تکیهگاهی را کاهش میدهند. اگر تیرک فرعی جا بیفتد یا با فاصله زیاد نصب شود، رویه قالب در زمان بتنریزی شکم میدهد و ضخامت واقعی دال تغییر میکند.
در بازدید کارگاهی، باید راستای تیرکها، نشیمن صحیح روی سرجک و نبود لقزدگی کنترل شود. یک ضربه کوچک با چکش لاستیکی یا تکان دستی گاهی نشان میدهد عضو بهظاهر نصبشده واقعاً باربر نیست.
آرماتوربندی، کنترل نهایی و بتنریزی
پس از تکمیل قالب، نوبت آرماتوربندی است؛ اما قبل از آن باید سطح قالب تمیز، درزها بسته و روغن قالب به مقدار مناسب استفاده شده باشد. روغن زیاد باعث لکه و کاهش چسبندگی در بعضی جزئیات میشود و روغن کم نیز جداشدن قالب را سخت میکند.
در دال تخت، نوارهای اطراف ستون، آرماتورهای پانچ، کلاهکهای احتمالی و تقویت بازشوها بسیار مهماند. اگر قالب زیر این نقاط خیز داشته باشد، کاور واقعی آرماتور تغییر میکند و عملکرد سازهای در محلهای حساس تحت تأثیر قرار میگیرد.
بتنریزی باید یکنواخت انجام شود. انباشتن بتن تازه در یک نقطه، حتی برای چند دقیقه، میتواند بار موضعی زیادی به قالب وارد کند. بهتر است مسیر حرکت پمپ و نفرات از قبل مشخص شود و ویبره به صورت کنترلشده انجام گیرد.
جدول مقایسهای سیستمهای رایج قالببندی سقف
| سیستم | وزن هر متر مربع | سرعت نصب | دفعات استفاده | هزینه اولیه | ریسک اجرایی |
|---|---|---|---|---|---|
| پنل فلزی مدولار | متوسط تا زیاد | خوب با تیم ماهر | بالا | متوسط | کم در صورت تراز دقیق |
| پلایوود روی تیرک | متوسط | متوسط | محدود در رطوبت | کم تا متوسط | وابسته به کیفیت چوب |
| قالب پلیمری | کم | زیاد | متوسط تا بالا | متوسط | کم برای پروژههای تکراری |
| داربست باربر | زیاد | متوسط | بالا | متوسط تا زیاد | مناسب بارهای سنگین |
| سیستم ترکیبی | متغیر | وابسته به طراحی | متغیر | بهینهپذیر | نیازمند سرپرست قوی |
بازکردن قالب، کنترل کیفیت و اقتصاد پروژه
بازکردن قالب باید بر اساس مقاومت بتن، دمای محیط، دهانه، نوع سیمان و دستور مهندس ناظر انجام شود. عجله در بازکردن زیر دال میتواند ترک، خیز ماندگار و حتی آسیب سازهای ایجاد کند. در مقابل، نگهداشتن بیش از حد قالب هم گردش تجهیزات را کند و هزینه خواب سرمایه را زیاد میکند.
از نظر اقتصادی، سیستم قالببندی خوب فقط به قیمت خرید خلاصه نمیشود. تعداد دفعات استفاده، هزینه تعمیر، سرعت نصب، نیاز به نیروی ماهر، هزینه حمل، فضای انبار و کیفیت سطح بتن باید با هم دیده شوند. گاهی یک سیستم گرانتر، به دلیل کاهش دوبارهکاری و مصرف کمتر ملات ترمیمی، در کل پروژه ارزانتر تمام میشود.
خلاصه کاربردی: نقشه را پیش از اجرا قفل کنید، تراز را با ابزار دقیق بگیرید، شمعها را روی کفی مطمئن قرار دهید، مهاربندی را حذف نکنید، قبل از آرماتوربندی یک بازدید کامل انجام دهید و بتنریزی را بدون بارگذاری موضعی پیش ببرید. این چند اصل ساده، تفاوت یک سقف تمیز و ایمن با یک سقف پرهزینه و دردسرساز است.
سوالات متداول
فاصله شمعها در دال تخت چقدر باید باشد؟⌄
آیا دال تخت به قالب خاص نیاز دارد؟⌄
مهمترین خطای اجرایی چیست؟⌄
چه زمانی میتوان قالب را باز کرد؟⌄
چطور هزینه قالببندی را کاهش دهیم؟⌄
نتیجهگیری: اجرای دال تخت زمانی موفق است که طراحی، تجهیزات و سرپرستی کارگاه در یک مسیر حرکت کنند. اگر سیستم قالب از ابتدا درست انتخاب شود، هم سطح بتن بهتر میشود، هم ایمنی بالاتر میرود و هم برنامه زمانبندی پروژه قابل کنترلتر خواهد بود.
