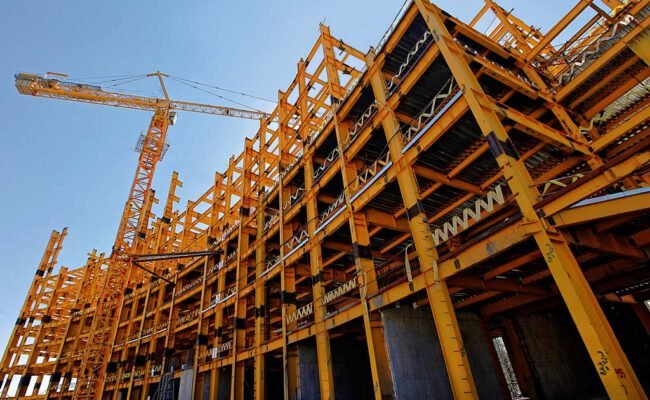

مزايا ومعايب ساختمان فلزي

مزايا ومعايب ساختمانهاي فلزي حداث ساختمان بمنظور رفع احتیاج انسانها صورت گرفته و مهندسین ، معماران مسئولیت تهیه اشکال و اجراء مناسب بنا را برعهده دارند ، محور اصلی مسئولیت عبارت است از الف ) ایمنی ب ) زیبائی ج) اقتصاد.
با توجه به اینکه ساختمان های احداثی در کشور ما اکثرا” بصورت فلزی یا بتنی بوده و ساختمانهای بنایی غیر مسلح با محدودیت خاص طبق آئین نامه ۲۸۰۰ زلزله ایران ساخته میشود . آشنایی با مزایا و معایب ساختمانها می تواند درتصمیم گیری مالکین ، مهندسین نقش اساسی داشته باشد .

مزایا ی ساختمان فلزی :

۱- مقاومت زیاد : مقاومت قطعات فلزی زیاد بوده و نسبت مقاومت به وزن از مصالح بتن بزرگتر است ، به این علت در دهانه های بزرگ سوله ها و ساختمان های مرتفع ، ساختمانهائی که برزمینهای سست قرارمیگیرند ، حائز اهمیت فراوان میباشد .

۲- خواص یکنواخت : فلز در کارخانجات بزرگ تحت نظارت دقیق تهیه میشود ، یکنواخت بودن خواص آن میتوان اطمینان کرد و خواص ان بر خلاف بتن با عوامل خارجی تحت تاثیر قرار نمی گیرد ، اطمینان در یکنواختی خواص مصالح در انتخاب ضریب اطمینان کوچک مؤثر است که خود صرفه جو یی در مصرف مصالح را باعث میشود .

۳- دوام :

دوام فولاد بسیار خوب است ، ساختمانهای فلزی که در نگهداری آنها دقت گردد . برای مدت طولانی قابل بهره برداری خواهند بود .
۴- خواص ارتجاعی : خواص مفروض ارتجاعی فولاد با تقریبی بسیار خوبی مصداق عملی دارد . فولاد تا تنشهای بزرگی از قانون هوک بخوبی پیروی مینماید . مثلآ ممان اینرسی یک مقطع فولادی را میتوان با اطمینان در محاسبه وارد نمود .

حال اینکه در مورد مقطع بتنی ارقام مربوطه چندان معین و قابل اطمینان نمی باشد.

۵- شکل پذیری :

از خاصیت مثبت مصالح فلزی شکل پذیری ان است که قادرند تمرکز تنش را که در واقع علت شروع خرابی است ونیروی دینامیکی و ضربه ای را تحمل نماید ،در حالیکه مصالح بتن ترد و شکننده در مقابل این نیروها فوق العاده ضعیف اند. یکی از عواملی که در هنگام خرابی ،عضو خود خبر داده و ازخرابی ناگهانی وخطرات ان جلوگیری میکند.

۶- پیوستگی مصالح :

قطعات فلزی با توجه به مواد متشکه آن پیوسته و همگن می باشد و ولی در قطعات بتنی صدمات وارده در هر زلزله به پوشش بتنی روی سلاح میلگرد وارد میگردد ، ترکهائی که در پوشش بتن پدید می آید ، قابل کنترل نبوده و احتمالا” ساختمان در پس لرزه یا زلزله بعدی ضعف بیشتر داشته و تخریب شود .

۷- مقاومت متعادل مصالح،مقاومت :

مصالح فلزی در کشش و فشار یکسان ودر برش نیز خوب و نزدیک به کشش وفشار است .در تغییر وضع بارها، نیروی وارده فشاری ، کششی قابل تعویض بوده و همچنین مقاطعی که در بار گذاری عادی تنش برشی در انها کوچک است ، در بارهای پیش بینی شده ،تحت اثر پیچش و در نتیجه برش ناشی از ان قرار میگیرند .

در ساختمانهای بتنی مسلح مقاومت بتن در فشار خوب ، ولی در کشش و یا برش کم است. پس در صورتی که مناطقی احتمالآتحت نیروی کششی قرار گرفته و مسلح نشده باشد تولید ترک و خرابی مینماید.

۸- انفجار :

در ساختمانهای بارهای وارده توسط اسکلت ساختمان تحمل شده ، از قطعات پرکننده مانند تیغه ها و دیواره ها استفاده نمی شود . نیروی تخریبی انفجار سطوح حائل را از اسکلت جدا می کند و انرژی مخرب آشکار میشود ، ولی ساختمان کلا” ویران نخواهد گردید . در ساختمانهایی بتن مسلح خرابی دیوارها باعث ویرانی ساختمان خواهد شد .

۹- تقویت پذیری و امکان مقاوم سازی :

اعضاء ضعیف ساختمان فلزی را در اثر محاسبات اشتباه ، تغییر مقررات و ضوابط ، اجراء و …. میتوان با جوش یا پرچ یا پیچ کردن قطعات جدید ، تقویت نمود و یا قسمت یا دهانه هائی اضافه کرد .

۱۰- شرائط آسان ساخت و نصب :

تهیه قطعات فلزی در کارخانجات و نصب آن در موقعیت ، شرایط جوی متفاوت با تهمیدات لازم قابل اجراء است .

۱۱- سرعت نصب :

سرعت نصب قطعات فلزی نسبت به اجراء قطعات بتنی مدت زمان کمتری می طلبد .

۱۲- پرت مصالح : با توجه به تهیه قطعات از کارخانجات ، پرت مصالح نسبت به تهیه و بکارگیری بتن کمتر است .
۱۳- وزن کم : ‌میانگین وزن ساختمان فولادی را می توان بین ۲۴۵ تا ۳۹۰ کیلوگرم بر مترمربع و یا بین ۸۰ تا ۱۲۸ کیلوگرم بر مترمکعب تخکین زد ، درحالی که در ساختمانهای بتن مسلح این ارقام به ترتیب بین ۴۸۰ تا ۷۸۰ کیلوگرم برمترمربع یا ۱۶۰ تا ۲۵۰ کیلوگرم برمترمکعب می باشد .

۱۴- اشغال فضا :‌

در دو ساختمان مساوی از نظر ارتفاع و ابعاد ، ستون و تیرهای ساختمانهای فلزی از نظر ابعاد کوچکتر از ساختمانهای بتنی میباشد ، سطح اشغال یا فضا مرده در ساختمانهای بتنی بیشتر ایجاد میشود .

۱۵- ضریب نیروی لرزه ای :

حرکت زمین در اثر زلزله موجب اعمال نیروهای درونی در اجزاء ساختمان میشود ، بعبارت دیگر ساختمان برروی زمینی که بصورت تصادفی و غیر همگن در حال ارتعاش است ، بایستی ایستایی داشته و ارتعاش زمین را تحمل کند . در قابهای بتن مسلح که وزن بیشتر دارد ، ضریب نیروی لرزه ای بیشتر از قابهای فلزی است .

تجربه نشان میدهد که خسارت وارده برساختمانهای کوتاه و صلب که در زمینهای محکم ساخته شده اند ، زیاد است .

درحالیکه در ساختمانهای بلند و انعطاف پذیر ، آنهائی که در زمینهائی نرم ساخته شده اند ، صدمات بیشتری از زلزله دیده اند . بعبارت دیگر در زمینهای نرم که پریود ارتعاش زمین نسبتا” بزرگ است ، ساختمان های کوتاه نتایج بهتری داده اند و برعکس در زمینهای سفت با پریود کوچک ، ساختمان بلند احتمال خرابی کمتر دارند .

عکس العمل ساختمانها در مقابل حرکت زلزله بستگی به مشخصات خود ساختمان از نظر صلبیت و یا انعطاف پذیری آن دارد و مهمترین مشخصه ساختمان در رفتار آن در مقابل زلزله ، پریود طبیعی ارتعاش ساختمان است .

معایب ساختمانهای فلزی :مزايا ومعايب ساختمانهاي فلزي

۱- ضعف در دمای زیاد : مقاومت ساختمان فلزی با افزایش دما نقصان می یابد . اگر دکای اسکلت فلزی از ۵۰۰ تا ۶۰۰ درجه سانتی گراد برسد ، تعادل ساختمان به خطر می افتد .
۲- خوردگی و فساد فلز در مقابل عوامل خارجی : قطعات مصرفی در ساختمان فلزی در مقابل عوامل جوی خورده شده و از ابعاد آن کاسته میشود و مخارج نگهداری و محافظت زیاد است .
۳- تمایل قطعات فشاری به کمانش : با توجه به اینکه قطعات فلزی زیاد و ابعاد مصرفی معمولا” کوچک است ، تمایل به کمانش در این قطعات یک نقطه ضعف بحساب می رسد .

۴- جوش نامناسب :

در ساختمانهای فلری اتصال قطعات به همدیگر با جوش ، پرچ ، پیچ صورت میگیرد . استفاده از پیچ و مهره وتهیه ، ساخت قطعات در کارخانجات اقتصادی ترین ، فنی ترین کار می باشد که در کشور ما برای ساختمانهای متداول چنین امکاناتی مهیا نیست .

اتصال با جوش بعلت عدم مهارت جوشکاران ، استفاده از ماشین آلات قدیمی ، عدم کنترل دقیق توسط مهندسین ناظر ، گران بودن هزینه آزمایش جوش و …… برزگترین ضعف میباشد . تجربه ثابت کرده است که سوله های ساخته شده در کارخانجات درصورت رعایت مشخصات فنی و استاندارد ، این عیب را نداشته و دارای مقاومت سازه ایی بهتر در برابر بارهای وارده و نیروی زلزله است .

منابع :

۱- بتن و بتن فولادی ، دکتر شمس الدین مجابی
۲- رفتار و طرح لرزه ای ساختمانهای بتن مسلح و فلزی ، عباس تسنیمی
۳- طرح و محاسبات ایستائی – آرگ مگردیچیان
۴- آئین نامه ۲۸۰۰ و بتن ایران

۵- سازه های فلزی ، شاپور طاحونی
همه چیز در مورد تیرهای لانه زنبوری…..
به نقل از وبلاگ مهندسی ساختمان

تعريف تيرهاي لانه زنبوري :مزايا ومعايب ساختمانهاي فلزي

دليل نامگذاري تيرهاي لانه زنبوري ، شكل گيري اين تيرها پس از عمليات ( بريدن و دوباره جوش دادن ) و تكميل پروفيل است . اينگونه تيرها در طول خود داراي حفره هاي توخالي (در جان) هستند كه به لانه زنبور شبثه است ؛ به همين سبب به اينگونه تيرها لانه زنبوري مي گويند.

هدف از ساخت تيرهاي لانه زنبوري :مزايا ومعايب ساختمانهاي فلزي

هدف اين است كه تير بتواند ممان خمشي بيشتري را با خيز (تغيير شكل ) نسلتا كم ، همچنين وزن كمتر در مقايسه با تير نورد شده مشابه تحمل كند ؛ براي مثال ، با مراجعه به جدول تيرآهن ارتفاع پروفيل IPE-18 را كه ۱۸ سانتيمتر ارتفاع دارد ، مي توان تا ۲۷ سانتيمتر افزايش داد.

محاسن و معايب تير لانه زنبوري :

باتوجه به مثال گفته شده در بالا با تبديل تيرآهن معمولي به تيرآهن لانه زنبوري ، اولا : مدول مقطع و ممان انرسي مقطع تير افزايش مي يابد . ثانيا : مقاومت خمشي تير نيز افزوده مي گردد . در نتيجه ف تيري حاصل مي شود با ارتفاع بيشتر ، قويتر و هم وزن تير اصلي .

ثالثا :

با كم شدن وزن مصالح و سبك بودن تير ، از نظر اقتصادي مقرون به صرفه تر خواهد بود. رابعا : از فضاهاي ايجاد شده (حفره ها) در جان تير مي توان لوله هاي تاسيساتي و برق را عبور داد. در ساختن تير لانه زنبوري مه منجر به افزايش ارتفاع تير مي شود ، بايد استاندار كاملا رعايت گردد ؛ در غير اينصورت ، خطر خراب شدن تير زير بار وارد شده حتمي است.

از جمله معايب تير لانه زنبوري ، وجود حفرهاي آن است كه مي تواند تنشهاي برشي را در محل تكيه گاهها پل به شتون يا اتصال تيراهن تودلي (تير فرعي) به پل لانه زنبوري تحمل كند ؛ بنابراين ، براي رفع اين عيب ، اقدام به پر كردن بعضي حفره ها با ورق فلزي و جوش مي كنند تا اتصال بعدي پل به ستون يا تير فرعي به پل به درستي انجام شود.

تير لانه زنبوري در ساختمان اسكلت فلزي مي تواند به صورت پل فقط در يك دهانه يا به صورت پل ممتد به كار رود . براي ساختن تير لانه زنبوري دو شيوه موجود است : الف ) شيوه برش پانير ب) شيوه برش لتيسكا

روشهاي مختلف برش تير آهن :مزايا ومعايب ساختمانهاي فلزي

۱- برش به روش كوپال : با استفاده از دستگاه قطع كن سنگين كه به گيوتين مخصوص مجهز است ، تيرآهن به شكل سرد در امتداد خط منكسر قطع مي شود.
۲- برش به روش برنول : برش در اين حالت به صورت گرم انجام مي گيرد ؛ به اين صورت كه كارگر ماهر برش را با شعله بنفش رنگ قوي حاصل از گاز استيلن و اكسيژن ، به وسيله لوله برنول ، انجام مي دهد.

بريدن تيرهاي سبك به وسيله ماشينهاي برش اكسيژن شابلن دار نسبتا ساده است . در ايران تيرهاي لانه زنبوري را بيشتر با دست تهيه مي كنند.

روشهاي ساختن تير لانه زنبوري و تقويت آن :

روش تهيه تيرهاي لانه زنبوري از اين قرار است كه ابتدا در روي جان تيرآهن نورد شده با استفاده از اگو كه بصورت ۵٫ شش ضلعي از ورق آهن سفيد يم ميليمتري (شابلن) با توجه به استاندارد ساخته شده خط مي گردد ؛

سپس تيرآهن را روي يك شاسي افقي با زدن تك خال جوش در نقاط مختلف براي جلوگيري از تاب برداشتن قرار مي دهند . آن گاه با استفاده از دستگاه برش (برنول) در امتداد خط منكسر اقدام به برش مي كنند تا پروفيل به دو قسمت بالا و پايين تقسيم شود.

حال اگر قسمت بالا را به اندازه يك دندانه جابجا كنيم و دندانه هاي دو قسمت با و پايين را به دقت مقابل هم قرار دهيم و از دو طرف كارگر ماهر آنرا جوشكاري كند با استفاده از جوش قوسي نيمه اتوماتيك براي اتصال دو نيمه بريده شده

؛ يك جوش خوب ، بي عيب ؛

سريع و مقرون به صرفه خواهد بود . همان طور كه در مطالب قبلي نيز گفتم ، تير ساخته شده در محل تكيه گاهها با توجه به حفره هاي خالي آن در مقابل تنشهاي برشي ضعيف مي شود .

براي جبران اين نقيصه ، با توجه به منحني نيروي برشي نيز به پر كردن حفره ها با ورقهاي تقويتي اقدام مي كنيم.لازم به ذكر است كه حداقل بايد يك حفره با ورق در تكيه گاه به وسيله جوش كامل پر شود.

در پايان يادآور مي شوم كه يك نوع ديگر از پروفيلهاي لانه زنبوري را پس از بريدن قطعات بالا و پايين ورق واسطه اضافه مي كنند كه اين ورق ورق واسطه بين دندانه ها جوش مي شود . در نتيجه ، تير حاصل به مراتب قويتر از تيري است كه بدون ورق واسطه ساخته مي شود .

تقويت تيرهاي لانه زنبوري به كمك رفتار مركب بتن و فولاد مزايا ومعايب ساختمانهاي فلزي

در تيرهاي لانه زنبوري علاوه بر تنشهاي خمشي اصلي در محل حلقه ها تنشهاي خمشي ثانويه حاصل از برش در مقطع ايجاد ميگردد كه گاهي اين تنش از تنشهاي خمشي اصلي در تير بزرگترند.

اين تنشها از كارايي تير مي كاهند و براي مقابله با آنها بايد حلقه هاي كناري را با ورق پر كرد خصوصا هنگامي كه از اين نوع تيرها بصورت يكسره استفاده مي شود در محل تكيه گاهها كه هم نيروي برشي و هم لنگر خمشي زياد مي باشد.

مزايا ومعايب ساختمانهاي با سازه فلزي

تنشهاي خمشي بشدت افزايش ميابد و نياز به تقويت تير در اين محلها مي باشد كه از لحاظ اقتصادي قابل توجيه نمي باشد. در اين پروژه براي مقابله با اين ضعف در تيرهاي لانه زنبوري رفتار مركب بتن و فولاد تهيه شده هست .

به اين ترتيب كه داخل تير فلزي در نقاطي كه تنشهاي ثانويه قابل ملاحظه مي باشند از بتن پر مي شود و كشش حلقه هاي خالي را به عمل تغيير مي دهد و اين امر سختي و مقاومت تير را افزايش مي دهد و از نظر اقتصادي مقرون به صرفه مي باشد .

توضیحات کلی در مورد انواع اتصالات در ساختمانهای فلزی…
جهت وصل کردن یک یا چند قطعه در ساختمانهای فولادی نیاز به یک قطعه رابطی می باشد که دو قطعه بتوانند توسط جوش به هم متصل شوند که این قطعه رابط همان انواع اتصالات است .

انواع اتصالات در ساختمانهای فلزی به شرح زیر است :

۱- انواع اتصالات تیر به ستون .
۲- انواع اتصالات پای ستون .
۳- اتصال دو تیرآهن به هم و تولید ستون یا تیر دوبل .
۴- اتصالات بادبندها به ستونها وتیرها .
حال به توضیح تک تک اتصالات فوق می پردازیم .

۱-انواع اتصالات تیربه ستون : مزايا ومعايب ساختمانهاي فلزي

اتصال تیر به ستون معمولا به دو صورت است یا به صورت صلب و گیردار هستند ویا به صورت مفصلی اند .هر کدام از حالتهای مذکور نیزچند قسمت دارند که شامل موارد زیر می باشد .
الف ) اتصال صلب با جفت صفحه موازی .
ب ) اتصال صلب با جفت سپری .
ج ) اتصال صلب با صفحه انتهایی روی ستون .
