قالب‌بندی دیوار برشی: راهنمای جامع نکات فنی، ایمنی و اجرای دقیق

۳.۱. محاسبه تعداد بولت در هر مترمربع

برای دیوار برشی با ضخامت ۳۰ سانت و ارتفاع ۳ متر، به طور متوسط ۲ بولت در هر مترمربع نیاز است. اما اگر ارتفاع بیش از ۳.۵ متر باشد، تعداد بولت‌ها باید به ۳ عدد در هر مترمربع افزایش یابد. این محاسبه بر اساس فشار هیدرواستاتیکی بتن تازه است.

در یک پروژه برج ۲۰ طبقه در تهران، با دیوار برشی ۴۰ سانت و ارتفاع ۴ متر، ما از ۴ بولت در هر مترمربع استفاده کردیم. این تراکم بالا، ریسک ریزش را به صفر رساند. اما در عین حال، هزینه بولت‌ها ۱۸ درصد بیشتر شد. این معادله، در نهایت به نفع ایمنی تمام شد.

۴. مراحل اجرای گام‌به‌گام قالب‌بندی دیوار برشی

اجرای قالب‌بندی دیوار برشی، یک فرآیند ۱۰ مرحله‌ای دقیق است. رعایت ترتیب این مراحل، کلید موفقیت پروژه است.

۴.۱. مرحله اول: آماده‌سازی سطح و کنترل محورها

قبل از هر چیز، سطح زیرین دیوار باید کاملاً تمیز و تراز باشد. هر گونه نخاله، خاک، یا حتی یک تکه چوب کوچک می‌تواند باعث نشت شیره بتن و ایجاد حفره در دیوار شود. محورها باید با دوربین نیول (ترازیاب لیزری) کنترل شوند.

💡 نکته اجرایی: در پروژه‌های بزرگ، استفاده از دوربین توتال استیشن توصیه می‌شود. دقت این دستگاه در حد ۲ میلی‌متر در ۱۰۰ متر است و کار را بسیار سریع‌تر می‌کند.

۴.۲. مرحله دوم: نصب آرماتور و صفحه‌های اتصال

پس از آماده‌سازی، نوبت به نصب آرماتورها می‌رسد. میلگردهای عمودی و افقی باید مطابق نقشه و با رعایت پوشش بتن (حداقل ۲.۵ سانتی‌متر) نصب شوند. صفحه‌های اتصال (پلیت) هم باید در محل‌های مشخص قرار گیرند.

۴.۳. مرحله سوم: نصب پنل‌های یک سمت دیوار

نصب پنل‌ها از یک سمت شروع می‌شود. پنل‌ها باید به صورت عمودی و افقی کاملاً تراز باشند. فاصله بین پنل‌ها با اسپیسر (Spacer) کنترل می‌شود تا ضخامت دیوار دقیقاً مطابق نقشه باشد.

۴.۴. مرحله چهارم: نصب بولت‌ها و تسمه‌ها

بولت‌ها از قبل درون قالب قرار داده می‌شوند و از سمت دیگر دیوار، مهره خروسکی روی آنها محکم می‌شود. تسمه قالب هم به جای بولت در مواردی که نمی‌خواهیم سوراخ ایجاد شود، استفاده می‌شود.

۴.۵. مرحله پنجم: نصب پنل‌های سمت دیگر

پنل‌های سمت دیگر دیوار، پس از نصب بولت‌ها، در جای خود قرار می‌گیرند. در این مرحله، باید دقت شود که پنل‌ها دقیقاً روبروی هم قرار گیرند.

۵. ایمنی HSE در قالب‌بندی دیوار برشی

ایمنی در قالب‌بندی دیوار برشی، مهم‌تر از سرعت اجراست. یک حادثه کوچک، می‌تواند کل پروژه را تعطیل کند و خسارات جانی و مالی جبران‌ناپذیری به بار آورد.

۵.۱. ایمنی فردی کارگران

هر کارگر باید از کلاه ایمنی، کفش ایمنی، دستکش، و کمربند ایمنی استفاده کند. در ارتفاع بالای ۲ متر، نصب داربست و تور ایمنی الزامی است. در پروژه‌های ما در البرز قالب، آموزش ایمنی HSE قبل از شروع هر پروژه اجباری است.

⚠️ هشدار جدی: در سال ۱۴۰۲، ۱۲ درصد حوادث کارگاهی ساختمانی ایران، مربوط به ریزش قالب بوده. این آمار تکان‌دهنده نشان می‌دهد که رعایت اصول ایمنی، نه یک انتخاب، بلکه یک ضرورت مطلق است.

۵.۲. ایمنی سازه‌ای قالب

قالب‌ها باید به طور منظم بازرسی شوند. هر پنل آسیب‌دیده، تسمه زنگ‌زده، یا بولت خم‌شده، باید قبل از استفاده تعویض شود. ظرفیت باربری قالب باید با فشار بتن هماهنگ باشد.

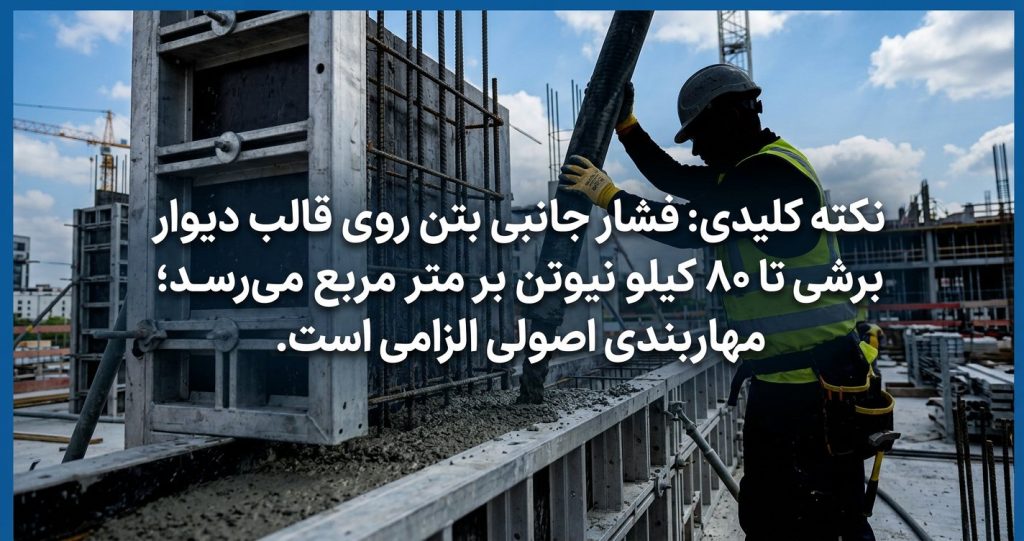

محاسبه فشار جانبی بتن تازه، از فرمول ACI 347 استفاده می‌شود. این فرمول، حداکثر فشار ۹۸ کیلو نیوتن بر متر مربع را برای بتن با اسلامپ ۱۵ سانت و دمای ۲۰ درجه سانتی‌گراد پیش‌بینی می‌کند. در عمل، ما معمولاً با ضریب اطمینان ۱.۵ کار می‌کنیم.

۵.۳. مدیریت ریسک در کارگاه

قبل از شروع هر شیفت کاری، جلسه ایمنی Toolbox برگزار شود. خطرات روز شناسایی شوند و اقدامات پیشگیرانه مشخص شوند. این فرهنگ ایمنی، باید در تمام سطوح کارگاه نهادینه شود.

۶. نکات طلایی و اشتباهات رایج در قالب‌بندی دیوار برشی

در طول سال‌ها تجربه، لیستی از اشتباهات رایج و نکات طلایی جمع‌آوری کرده‌ایم که در ادامه می‌آید.

۶.۱. ۵ اشتباه رایج

اشتباه اول: عدم استفاده از اسپیسر کافی بین پنل‌ها. این موضوع باعث تغییر ضخامت دیوار و در نتیجه، تغییر ضریب ایمنی سازه می‌شود.

اشتباه دوم: محکم نکردن کافی مهره‌های بولت. این مشکل در زمان بتن‌ریزی و تحت فشار، باعث باز شدن قالب می‌شود.

اشتباه سوم: عدم روغن‌کاری مناسب سطح قالب. بدون روغن مناسب، قالب به بتن می‌چسبد و جداسازی بسیار سخت می‌شود.

اشتباه چهارم: نصب قالب قبل از تکمیل آرماتوربندی. این کار باعث می‌شود که آرماتورها در موقعیت صحیح قرار نگیرند.

اشتباه پنجم: عدم استفاده از داربست مناسب. در ارتفاع بالا، کارگران نمی‌توانند به درستی کار کنند و خطر سقوط افزایش می‌یابد.

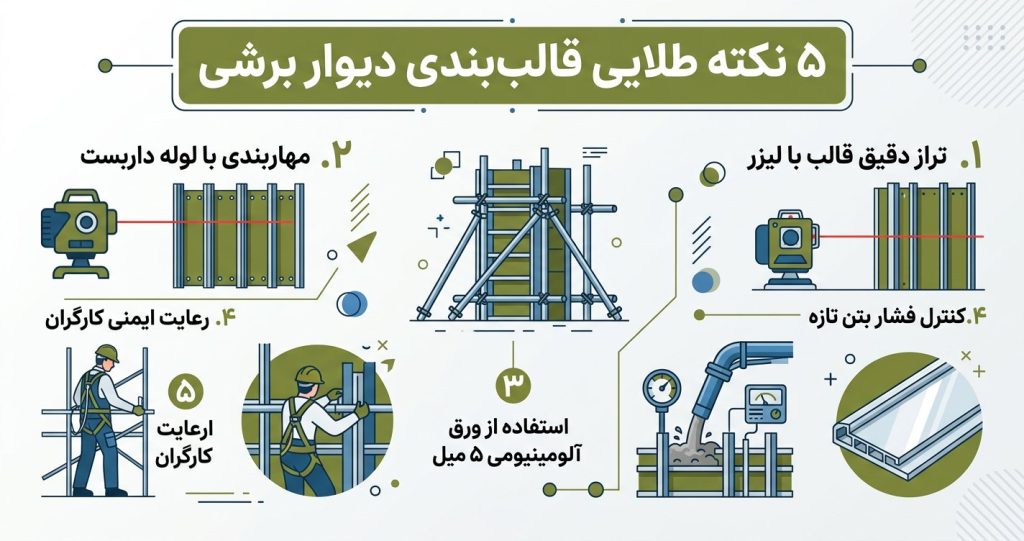

۶.۲. ۵ نکته طلایی برای اجرای بی‌نقص

اولاً، قبل از بتن‌ریزی حتماً یک بازدید نهایی ۳۰ دقیقه‌ای از کل قالب‌بندی انجام دهید. ثانیاً، بتن‌ریزی را از یک سمت شروع کنید تا فشار یکنواخت توزیع شود. ثالثاً، از ویبراتور با قطر مناسب استفاده کنید.

رابعاً، دمای بتن را کنترل کنید. در دمای بالای ۳۰ درجه، بتن سریع‌تر گیرش می‌کند و فشار کمتری به قالب وارد می‌شود. خامساً، در پایان هر شیفت، قالب‌ها را تمیز و روغن‌کاری کنید تا برای سیکل بعدی آماده باشند.

۷. تحلیل اقتصادی قالب‌بندی دیوار برشی

هزینه قالب‌بندی دیوار برشی، معمولاً ۱۵ تا ۲۵ درصد کل هزینه سازه را تشکیل می‌دهد. این عدد، نشان‌دهنده اهمیت بهینه‌سازی این مرحله است.

۷.۱. مقایسه اقتصادی سه نوع پنل

اگر بخواهیم در یک پروژه ۱۰۰۰ مترمربعی دیوار برشی، مقایسه اقتصادی داشته باشیم، نتایج جالبی به دست می‌آید. پنل فولادی، سرمایه‌گذاری اولیه بالاتری دارد، اما در بلندمدت، به دلیل تعداد سیکل بالا، اقتصادی‌تر است. پنل آلومینیومی، تعادل خوبی بین قیمت و دوام دارد.

ℹ️ محاسبه دقیق: برای پروژه ۱۰۰۰ مترمربعی با ۵۰ سیکل مصرف، هزینه هر سیکل پنل آلومینیومی ۷۶۰۰ تومان است، در حالی که این عدد برای پنل فولادی ۵۰۰۰ تومان و برای پنل پلاستیکی ۳۶۰۰ تومان است. اما کیفیت سطح بتن در پنل آلومینیومی بهتر است.

۷.۲. بازگشت سرمایه در خرید پنل دست دوم

خرید پنل دست دوم با کیفیت، می‌تواند تا ۴۰ درصد در هزینه‌ها صرفه‌جویی کند. در بازار دست دوم البرز قالب، می‌توانید پنل‌های با کیفیت را با قیمت مناسب پیدا کنید.

۸. جمع‌بندی نهایی و توصیه‌های تخصصی

قالب‌بندی دیوار برشی، ترکیبی از علم، تجربه و دقت است. هیچ‌کدام از این سه را نمی‌توان نادیده گرفت. انتخاب پنل مناسب، استفاده از ابزار استاندارد، رعایت دقیق مراحل اجرایی، و توجه به ایمنی HSE، چهار ستون موفقیت در این کار هستند.

اگر در پروژه خود با چالش خاصی روبرو هستید، تیم فنی البرز قالب آماده مشاوره تخصصی به شماست. ما با بیش از ۲۰ سال تجربه در تولید و اجرای انواع قالب، می‌توانیم بهترین راه‌حل را برای پروژه شما پیشنهاد دهیم.
