Опалубка для стен диафрагм: полное руководство по техническим советам, безопасности и лучшим практикам

3.1 Расчет количества болтов на квадратный метр

Для стены диафрагмы толщиной 30 см и высотой 3 метра в среднем требуется 2 болта на квадратный метр. Однако если высота превышает 3,5 метра, количество болтов следует увеличить до 3 на квадратный метр. Этот расчет основан на гидростатическом давлении свежего бетона.

В 20-этажном проекте башни в Тегеране со стенами 40 см и высотой 4 метра мы использовали 4 болта на квадратный метр. Эта высокая плотность снизила риск обрушения до нуля. Да, затраты на болты увеличились на 18%, но безопасность всегда побеждает в конце.

4. Пошаговое выполнение опалубки стены диафрагмы

Выполнение опалубки стены диафрагмы следует точному 10-этапному процессу. Соблюдение этой последовательности является ключом к успеху проекта.

4.1 Шаг первый: подготовка поверхности и контроль осей

Прежде всего, поверхность под стеной должна быть полностью чистой и ровной. Любой мусор, почва или даже маленький кусочек дерева могут вызвать утечку цементного молочка и создать пустоты в стене. Оси должны контролироваться с помощью лазерного уровня или тахеометра.

💡 Совет по выполнению: для крупных проектов настоятельно рекомендуется использовать тахеометр. Его точность достигает 2 мм на 100 метров и значительно ускоряет работу.

4.2 Шаг второй: установка арматуры и соединительных пластин

После подготовки пришло время установить арматуру. Вертикальные и горизонтальные арматурные стержни должны быть размещены в соответствии с чертежами с надлежащим защитным слоем бетона (минимум 2,5 см). Соединительные пластины также должны быть расположены в указанных местах.

4.3 Шаг третий: установка одной стороны панелей

Установка панелей начинается с одной стороны. Панели должны быть идеально выровнены как по вертикали, так и по горизонтали. Расстояние между панелями контролируется проставками для обеспечения точной толщины стены в соответствии с чертежами.

4.4 Шаг четвертый: установка болтов и лент

Болты предварительно размещаются внутри опалубки и затягиваются барашковыми гайками с противоположной стороны стены. Ленты опалубки используются вместо болтов, когда вы хотите избежать отверстий в бетоне.

4.5 Шаг пятый: установка другой стороны панелей

Панели другой стороны размещаются после установки болтов. На этом этапе необходимо позаботиться о том, чтобы панели были идеально выровнены друг напротив друга.

5. Безопасность HSE при опалубке стен диафрагм

Безопасность при опалубке стен диафрагм важнее скорости выполнения. Небольшая авария может остановить весь проект и привести к непоправимым человеческим и финансовым потерям.

5.1 Личная безопасность рабочих

Каждый рабочий должен использовать каску, защитные ботинки, перчатки и страховочный пояс. На высоте более 2 метров установка лесов и защитных сеток обязательна. В проектах Альборз Формворк обучение безопасности HSE требуется перед началом любого проекта.

⚠️ Серьезное предупреждение: в 2023 году 12% несчастных случаев на строительных площадках в Иране были связаны с обрушением опалубки. Эта тревожная статистика показывает, что соблюдение правил безопасности — не выбор, а абсолютная необходимость.

5.2 Структурная безопасность опалубки

Опалубку необходимо регулярно осматривать. Любая поврежденная панель, ржавая лента или согнутый болт должны быть заменены перед использованием. Несущая способность опалубки должна соответствовать давлению бетона.

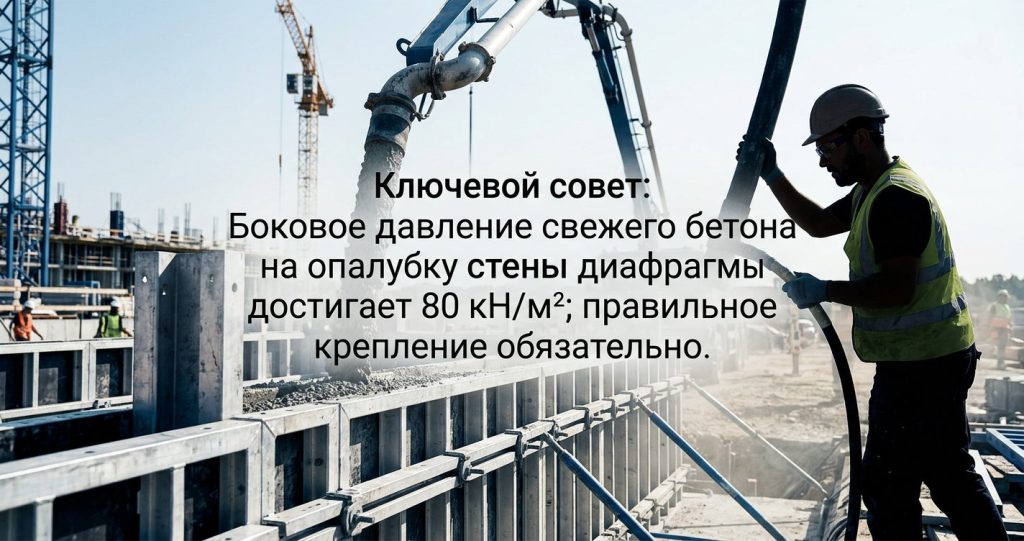

Расчет бокового давления свежего бетона следует формуле ACI 347. Эта формула предсказывает максимальное давление 98 кН/м² для бетона с осадкой 15 см при 20°C. На практике мы обычно работаем с коэффициентом безопасности 1,5.

5.3 Управление рисками на площадке

Перед каждой рабочей сменой должно проводиться собрание по технике безопасности Toolbox. Ежедневные риски должны быть выявлены и определены превентивные меры. Эта культура безопасности должна быть внедрена на всех уровнях строительной площадки.

6. Золотые советы и распространенные ошибки при опалубке стен диафрагм

За годы опыта мы составили список распространенных ошибок и золотых советов, которыми делимся ниже.

6.1 Пять распространенных ошибок

Ошибка первая: недостаточное использование проставок между панелями. Это изменяет толщину стены и, следовательно, изменяет коэффициент безопасности конструкции.

Ошибка вторая: недостаточная затяжка гаек болтов. Это приводит к открытию опалубки под давлением во время заливки бетона.

Ошибка третья: неправильная смазка опалубки. Без надлежащего масла опалубка прилипает к бетону, и удаление становится чрезвычайно трудным.

Ошибка четвертая: установка опалубки до завершения установки арматуры. Это приводит к размещению арматурных стержней в неправильных положениях.

Ошибка пятая: неиспользование надлежащих лесов. На высоте рабочие не могут нормально работать, и риск падения значительно возрастает.

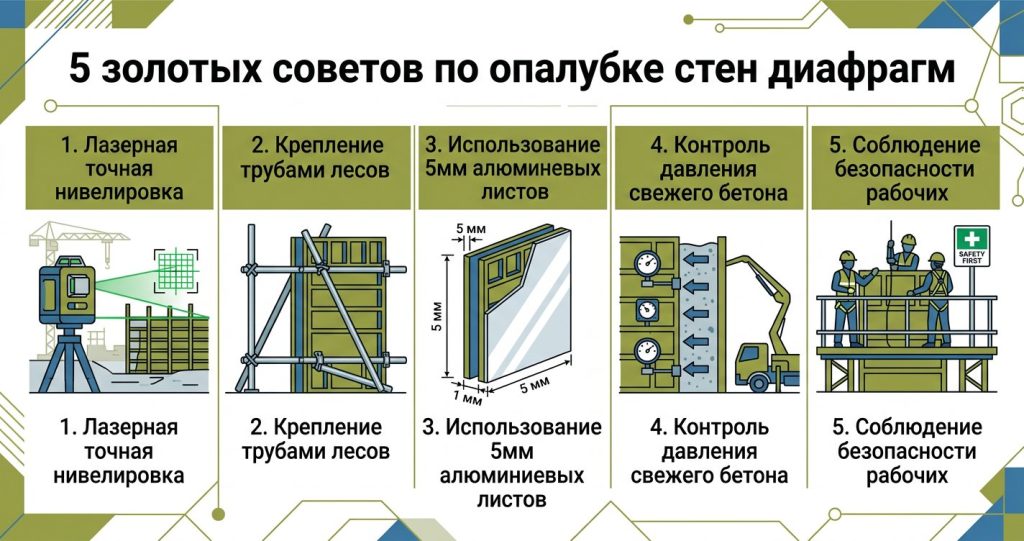

6.2 Пять золотых советов для безупречного выполнения

Во-первых, всегда проводите 30-минутный окончательный осмотр всей опалубки перед заливкой. Во-вторых, начинайте заливку с одной стороны для равномерного распределения давления. В-третьих, используйте вибраторы подходящего диаметра для расстояния между арматурой.

В-четвертых, контролируйте температуру бетона. Выше 30°C бетон схватывается быстрее и оказывает меньшее давление на опалубку. В-пятых, в конце каждой смены очищайте и смазывайте опалубку, чтобы она была готова к следующему циклу.

7. Экономический анализ опалубки стен диафрагм

Затраты на опалубку стен диафрагм обычно составляют от 15 до 25% от общей стоимости конструкции. Эта цифра подчеркивает важность оптимизации этого этапа.

7.1 Экономическое сравнение трех типов панелей

Для проекта стены диафрагмы площадью 1000 м² экономическое сравнение выявляет интересные результаты. Стальные панели имеют более высокие начальные инвестиции, но более экономичны в долгосрочной перспективе благодаря большему количеству циклов. Алюминиевые панели предлагают лучший баланс между ценой и долговечностью.

ℹ️ Точный расчет: для проекта 1000 м² с 50 циклами повторного использования стоимость одного цикла для алюминиевых панелей составляет около 1,5 долл. США, тогда как стальные панели стоят 1 долл. США за цикл, а пластиковые панели — 0,7 долл. США. Однако алюминиевые панели обеспечивают превосходное качество бетонной поверхности.

7.2 ROI на покупку бывшей в употреблении опалубки

Покупка качественных бывших в употреблении панелей может сэкономить до 40% затрат. Наше руководство по системным лесам показывает, как крупные инфраструктурные проекты также извлекают выгоду из качественных систем опалубки.

8. Окончательное резюме и экспертные рекомендации

Опалубка стен диафрагм — это сочетание науки, опыта и точности. Ни один из этих трех элементов нельзя игнорировать. Выбор правильных панелей, использование стандартных инструментов, точное следование этапам выполнения и соблюдение безопасности HSE — это четыре столпа успеха в этой работе.

Если вы сталкиваетесь с конкретными проблемами в вашем проекте, техническая команда Альборз Формворк готова предоставить экспертную консультацию. Имея более 20 лет опыта в производстве и монтаже опалубки, мы можем предложить лучшее решение для вашего проекта.
