Perde Duvar Kalıbı: Teknik İpuçları, Güvenlik ve En İyi Uygulamalar İçin Kapsamlı Rehber
Perde duvarları içeren bir inşaat projesinde çalışıyorsanız, perde duvar kalıbının betonarme yapı uygulamasının en kritik ve belirleyici aşamalarından biri olduğunu zaten biliyorsunuz. Alborz Kalıp olarak kalıp endüstrisinde 20 yıllık deneyimden sonra, bu aşamadaki küçük hataların bile tüm projeyi tehlikeye atabileceğini öğrendik. Bu kapsamlı rehberde, perde duvar kalıbı hakkında her şeyi ele alacağız – doğru panel seçiminden desteklemeye, HSE güvenliğine ve uluslararası standartları karşılayan kusursuz uygulama ipuçlarına kadar.
Kuzey Tahran’da 30 cm kalınlığında bir perde duvarı 5 mm alüminyum panellerle döktüğümüzde, kurulum hızı günde 120 metrekareye ulaştı – geleneksel ahşap kalıplardan dört kat daha hızlı. Bu dramatik fark, tam olarak tünel kalıp sayfamızda ayrıntılı olarak ele alınmaktadır. Ancak hızın ötesinde, bitmiş beton yüzeyinin kalitesi ve işçilerin güvenliği gerçekten en önemli konulardır.
1. Perde Duvarı Nedir ve Kalıplama Neden Bu Kadar Kritik?
Perde duvarı, yanal kuvvetlere – deprem yükleri ve rüzgar basıncına – direnmek için tasarlanmış yapısal bir elemandır. Bu duvarlar genellikle 20 ila 45 cm kalınlığında olup yüksek yapıların omurgası olarak hizmet eder. Bu nedenle, perde duvar kalıplama milimetrik hassasiyetle uygulanmalıdır.
Halen Karac’da genç bir mühendisin kalıbı sadece 2 cm sapma ile kurduğu bir projeyi hatırlıyorum. Tüm duvar yıkılıp yeniden inşa edilmek zorunda kaldı. O hatanın bedeli: yaklaşık 85 milyon toman (yaklaşık 2.000 ABD doları). Bu zor bir dersti: perde duvar kalıplamada hiçbir hata kabul edilemez.
💡 Altın İpucu: Perde duvar kalıplamaya başlamadan önce, demir donatı düzenini ve eksenleri her zaman lazer seviye veya total station ile doğrulayın. 5 mm’lik bir sapma bile tüm yapısal ekseni kaydırabilir ve uyumluluk sorunlarına yol açabilir.
1.1 Perde Duvar Türleri
Perde duvarları üç ana kategoriye ayrılır: geleneksel betonarme perde duvarlar, açıklıklı perde duvarlar (MEP tesisatları için) ve kompozit perde duvarlar (beton ve çeliği birleştiren). Konut projelerinde birinci tür en yaygın olanıdır, ancak yüksek kulelerde kompozit duvarlar giderek popüler hale gelmektedir.
Her tür, kalıplamada farklı bir yaklaşım gerektirir. Örneğin, açıklıklı perde duvarlar, döküm sırasında betonun bu boşluklara akmasını önlemek için açıklıkların etrafında daha küçük ikincil kalıplara ihtiyaç duyar. Bu teknik detaylar blog sayfamızda kapsamlı olarak ele alınmaktadır.
2. Perde Duvar Kalıbı İçin Doğru Panelin Seçimi
Perde duvar kalıp panelleri üç ana malzemede gelir: çelik, alüminyum ve plastik. Her birinin benzersiz avantajları ve sınırlamaları vardır, bunları aşağıdaki tabloda karşılaştırdık.
| Özellik | Çelik Panel | Alüminyum Panel | Plastik Panel |
|---|---|---|---|
| m² başına ağırlık | 35-45 kg | 18-25 kg | 8-12 kg |
| Yeniden kullanım döngüsü | 150-200 | 200-300 | 50-100 |
| Kurulum hızı | Orta | Yüksek | Çok yüksek |
| Beton yüzey kalitesi | Mükemmel | Mükemmel | İyi |
| m² başına ilk fiyat | 25-35 ABD doları | 40-55 ABD doları | 20-28 ABD doları |
| Uzun vadeli maliyet | Düşük | Çok düşük | Orta |
| Nem direnci | Yüksek | Yüksek | Orta |
| Yüksek yapılar için uygun | Evet | Evet | Hayır |
ℹ️ Teknik İçgörü: 10 kattan yüksek projeler için alüminyum paneller en uygun seçimdir. Hafif yapıyı üstün korozyon direnci ve daha hızlı kurulumla birleştirirler. Daha küçük projeler için plastik paneller en iyi maliyet etkinliğini sunar.
2.1 Sac Kalınlığı ve Kalite Üzerindeki Etkisi
Panel sac kalınlığı en kritik seçim faktörlerinden biridir. 5 mm sac, perde duvarlar için minimum standarttır, ancak yüksek hacimli dökümler için 6 mm veya hatta 8 mm saclar önerilir. Daha kalın saclar, beton basıncı altında deformasyonu azaltır.
Alborz Kalıp tesisinde, 50×100 ve 120×120 cm boyutlarındaki paneller için standart 5 mm sac üretiyoruz. Bu kalınlık, ağırlık ve yapısal güç arasında optimal dengeyi sağlar. Yüzme havuzu perde duvarları gibi özel projeler için, daha ağır destekli 8 mm saclar önerilir.
2.2 Panel Kenarı ve Sızdırmazlıktaki Rolü
Panel kenarları iki standart tipte gelir: metal paneller için 5 cm ve plastik paneller için 8 cm. Kenar, derzlerin sızdırmazlığında ve çimento şerbeti sızıntısının önlenmesinde anahtar bir rol oynar. Düzgün kenar hizalaması, pürüzsüz, kusursuz beton yüzeyler elde etmek için çok önemlidir.
3. Perde Duvar Kalıbı İçin Temel Araçlar ve Bağlantılar
Düzgün perde duvar kalıplama uygulaması belirli bir araç ve bileşen seti gerektirir. Bu elemanlar, her biri hayati bir rol oynayan entegre bir sistem olarak birlikte çalışır.
- Tam dişli cıvatalar: Kalıbın her iki tarafını bağlamak ve beton basıncına direnmek için. Standart boyutlar 16 mm ve 20 mm.
- Kalıp şeritleri (bağlama çubukları): Betonda delik istemediğinizde cıvatalara alternatif. Genişlik 28 mm, kalınlık 2 mm.
- Kanatlı somunlar (khoruski somunları): Cıvataları panellere sıkmak için. 16 mm ve 20 mm boyutlarında mevcuttur.
- Kadeh pulu: Basıncı panellere eşit olarak dağıtmak ve yüzey hasarını önlemek için.
- İki boru pulu: Bağlantı noktalarını güçlendirmek ve basınç direncini artırmak için.
- Pim ve kamalar: Cıvata veya somun olmadan paneller arasında hızlı bağlantı için.
⚠️ Güvenlik Uyarısı: Standart altı cıvata ve şerit kullanmak, beton dökümü sırasında kalıp çökmesinin en yaygın nedenlerinden biridir. Her zaman sertifikalı, test edilmiş ürünler kullanın. Düşük fiyat her zaman tasarruf anlamına gelmez – felaket anlamına gelebilir.
3.1 Metrekare Başına Cıvata Miktarının Hesaplanması
30 cm kalınlığında ve 3 metre yüksekliğinde bir perde duvarı için, metrekare başına ortalama 2 cıvata gerekir. Ancak, yükseklik 3.5 metreyi aşarsa, cıvata sayısı metrekare başına 3’e çıkmalıdır. Bu hesaplama, taze betonun hidrostatik basıncına dayanmaktadır.
Tahran’da 40 cm duvarlı ve 4 metre yüksekliğinde 20 katlı bir kule projesinde, metrekare başına 4 cıvata kullandık. Bu yüksek yoğunluk, çökme riskini sıfıra indirdi. Evet, cıvata maliyetleri %18 arttı, ancak güvenlik sonunda her zaman kazanır.
4. Adım Adım Perde Duvar Kalıbı Uygulaması
Perde duvar kalıplama uygulaması hassas 10 adımlık bir süreci takip eder. Bu sırayı takip etmek proje başarısının anahtarıdır.
4.1 Birinci Adım: Yüzey Hazırlığı ve Eksen Kontrolü
Her şeyden önce, duvarın altındaki yüzey tamamen temiz ve düz olmalıdır. Herhangi bir moloz, toprak veya küçük bir tahta parçası bile çimento şerbeti sızıntısına ve duvarda boşluklara neden olabilir. Eksenler lazer seviye veya total station ile kontrol edilmelidir.
💡 Uygulama İpucu: Büyük projeler için total station kullanılması şiddetle tavsiye edilir. Doğruluğu 100 metre üzerinde 2 mm’ye ulaşır ve çalışmayı önemli ölçüde hızlandırır.
4.2 İkinci Adım: Donatı ve Bağlantı Plakası Montajı
Hazırlıktan sonra, donatının montajı zamanı gelmiştir. Dikey ve yatay donatı çubukları, uygun beton örtüsüyle (minimum 2.5 cm) çizimlere göre yerleştirilmelidir. Bağlantı plakaları da belirlenen konumlara yerleştirilmelidir.
4.3 Üçüncü Adım: Panellerin Bir Tarafının Montajı
Panel montajı bir taraftan başlar. Paneller hem dikey hem de yatay olarak mükemmel şekilde düz olmalıdır. Paneller arasındaki mesafe, çizimlere göre tam duvar kalınlığını sağlamak için ara parçalarla kontrol edilir.
4.4 Dördüncü Adım: Cıvataların ve Şeritlerin Montajı
Cıvatalar önceden kalıbın içine yerleştirilir ve duvarın karşı tarafından kanatlı somunlarla sıkılır. Betonda delik bırakmak istemediğinizde cıvata yerine kalıp şeritleri kullanılır.
4.5 Beşinci Adım: Panellerin Diğer Tarafının Montajı
Diğer tarafın panelleri, cıvatalar monte edildikten sonra yerleştirilir. Bu aşamada, panellerin birbirine mükemmel şekilde hizalanmasına dikkat edilmelidir.
5. Perde Duvar Kalıbında HSE Güvenliği
Perde duvar kalıbında güvenlik, uygulama hızından daha önemlidir. Küçük bir kaza tüm projeyi durdurabilir ve telafi edilemez insani ve finansal kayıplara neden olabilir.
5.1 Kişisel İşçi Güvenliği
Her işçi baret, güvenlik botu, eldiven ve güvenlik kemeri kullanmalıdır. 2 metrenin üzerindeki yüksekliklerde iskele kurulumu ve güvenlik ağları zorunludur. Alborz Kalıp projelerinde, herhangi bir projeye başlamadan önce HSE güvenlik eğitimi gereklidir.
⚠️ Ciddi Uyarı: 2023’te İran’daki inşaat sahası kazalarının %12’si kalıp çökmesiyle ilgiliydi. Bu endişe verici istatistik, güvenlik uyumunun bir seçim olmadığını – mutlak bir zorunluluk olduğunu gösteriyor.
5.2 Kalıbın Yapısal Güvenliği
Kalıp düzenli olarak incelenmelidir. Herhangi bir hasarlı panel, paslı şerit veya bükülmüş cıvata kullanımdan önce değiştirilmelidir. Kalıbın yük taşıma kapasitesi beton basıncıyla eşleşmelidir.

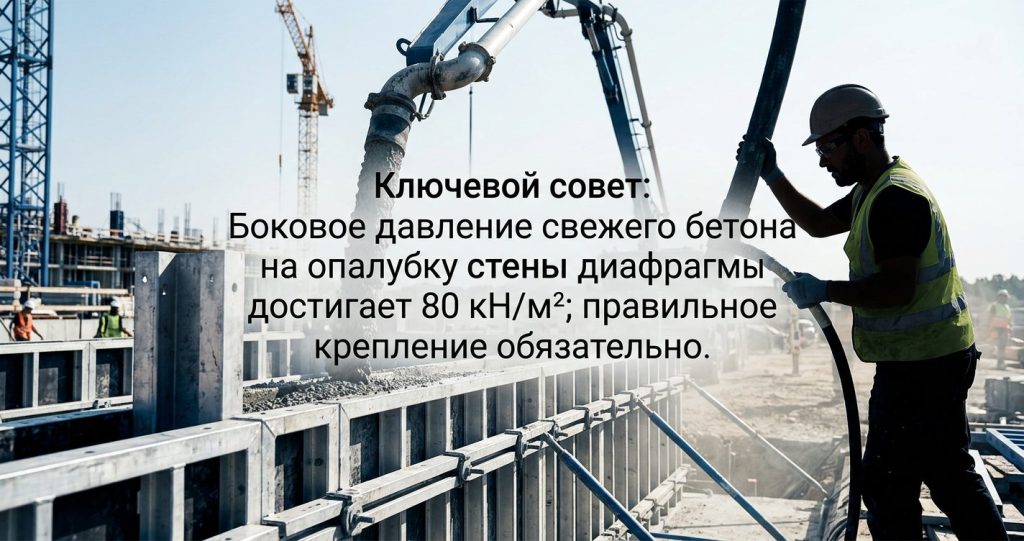

Taze beton için yanal basınç hesaplaması ACI 347 formülünü takip eder. Bu formül, 15 cm çökme ve 20°C’deki beton için maksimum 98 kN/m² basınç öngörür. Pratikte, genellikle 1.5 güvenlik faktörüyle çalışırız.
5.3 Sahada Risk Yönetimi
Her iş vardiyasından önce bir Toolbox güvenlik toplantısı yapılmalıdır. Günlük riskler belirlenmeli ve önleyici tedbirler belirlenmelidir. Bu güvenlik kültürü, inşaat sahasının tüm seviyelerinde kurumsallaştırılmalıdır.
6. Altın İpuçları ve Perde Duvar Kalıbında Yaygın Hatalar
Yılların deneyimi boyunca, aşağıda paylaştığımız yaygın hataların ve altın ipuçlarının bir listesini derledik.
6.1 Beş Yaygın Hata
Birinci Hata: Paneller arasında yetersiz ara parça kullanımı. Bu, duvar kalınlığını ve dolayısıyla yapının güvenlik faktörünü değiştirir.
İkinci Hata: Cıvata somunlarının yetersiz sıkılması. Bu, beton dökümü sırasında kalıbın basınç altında açılmasına neden olur.
Üçüncü Hata: Kalıbın uygunsuz yağlanması. Uygun yağ olmadan, kalıp betona yapışır ve çıkarılması son derece zorlaşır.
Dördüncü Hata: Donatı montajı tamamlanmadan kalıbın monte edilmesi. Bu, donatı çubuklarının yanlış konumlarda yerleştirilmesine neden olur.
Beşinci Hata: Uygun iskele kullanılmaması. Yükseklikte, işçiler düzgün çalışamaz ve düşme riski önemli ölçüde artar.

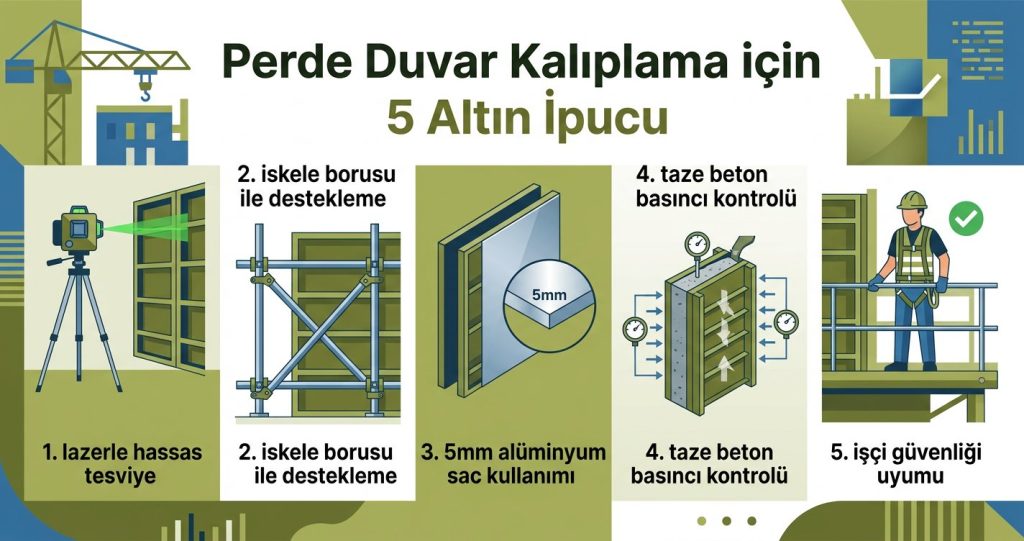

6.2 Kusursuz Uygulama İçin Beş Altın İpucu
Birincisi, dökümden önce her zaman tüm kalıbın 30 dakikalık bir son incelemesini yapın. İkincisi, basıncı eşit dağıtmak için dökümü bir taraftan başlatın. Üçüncüsü, donatı aralığı için uygun çaplı vibratörler kullanın.
Dördüncüsü, beton sıcaklığını izleyin. 30°C’nin üzerinde, beton daha hızlı sertleşir ve kalıba daha az basınç uygular. Beşincisi, her vardiyanın sonunda kalıpları temizleyin ve yağlayın, böylece bir sonraki döngü için hazır olurlar.
7. Perde Duvar Kalıbının Ekonomik Analizi
Perde duvar kalıplama maliyetleri genellikle toplam yapısal maliyetin %15 ila %25’ini oluşturur. Bu rakam, bu aşamanın optimize edilmesinin önemini vurgular.
7.1 Üç Panel Türünün Ekonomik Karşılaştırması
1000 m²’lik bir perde duvarı projesi için ekonomik karşılaştırma ilginç bulgular ortaya koyuyor. Çelik paneller daha yüksek ilk yatırıma sahiptir, ancak daha yüksek döngü sayıları nedeniyle uzun vadede daha ekonomiktir. Alüminyum paneller, fiyat ve dayanıklılık arasında en iyi dengeyi sunar.
ℹ️ Kesin Hesaplama: 50 yeniden kullanım döngüsü ile 1000 m²’lik bir proje için, alüminyum panellerin döngü başına maliyeti yaklaşık 1.5 ABD dolarıdır, çelik paneller döngü başına 1 ABD doları ve plastik paneller 0.7 ABD dolarıdır. Bununla birlikte, alüminyum paneller üstün beton yüzey kalitesi sunar.
7.2 Kullanılmış Kalıp Satın Alımında ROI
Kaliteli kullanılmış panel satın almak maliyetlerde %40’a kadar tasarruf sağlayabilir. Alborz Kalıp’ın blog bölümü, büyük altyapı projelerinin kaliteli kullanılmış kalıp sistemlerinden nasıl yararlandığını gösterir.
8. Son Özet ve Uzman Önerileri
Perde duvar kalıbı, bilim, deneyim ve hassasiyetin birleşimidir. Bu üçünden hiçbiri göz ardı edilemez. Doğru panellerin seçilmesi, standart araçların kullanılması, kesin uygulama adımlarının izlenmesi ve HSE güvenliğine bağlı kalınması, bu işte başarının dört sütunudur.
Projenizde belirli zorluklarla karşılaşıyorsanız, Alborz Kalıp teknik ekibi uzman danışmanlık sağlamaya hazırdır. Kalıp üretimi ve uygulamasında 20 yılı aşkın deneyimle, projeniz için en iyi çözümü önerebiliriz.
