تسمه تنگ / تسمه بولت قالب‌بندی دیوار برشی

تسمه تنگ یا تسمه بولت یکی از مهم‌ترین تجهیزات قالب‌بندی بتن است که جایگزین بولت تمام‌رزوه در مهار دیوارهای برشی و ستون‌های بتنی می‌شود. این محصول در مجتمع صنعتی البرز قالب در کرج، کمالشهر، با استفاده از ورق فولادی ST37 به ضخامت ۲ میلیمتر و عرض ۲۸ میلیمتر تولید و به بازارهای داخلی و صادراتی (عراق، ارمنستان، روسیه و حوضه خلیج فارس) عرضه می‌شود. تسمه قالب با پین و گوه اتصال پیدا کرده و بدون نیاز به سوراخ‌کاری قالب، فشار جانبی بتن را مهار می‌کند.

💬 استعلام قیمت واتساپ 📞 ۰۹۱۲۱۳۹۰۶۸۳

تسمه قالب یا تسمه بولت قالب‌بندی یا تسمه دیوار برشی چیست؟

این محصول به نام‌های مختلفی مانند تسمه قالب، بولت تسمه‌ای، تسمه بولت و تسمه پانچ شده نامیده می‌شود. در گذشته برای قالب‌بندی دیوار برشی با قالب بتن برای مهار فشار بتن به قالب و جلوگیری از باز شدن قالب، از بولت تمام‌رزوه مهره خروسکی و واشر استفاده می‌شد که از سوراخ‌های مرکز قالب عبور می‌کرد و توسط سلجر و یا لوله داربست به عنوان سازه پشتیبان قالب‌ها مهار می‌شد که باعث پائین آمدن سرعت اجرا می‌شد. ولی امروزه از تسمه قالب به جای بلت استفاده می‌شود که در بین دو قالب فلزی روبروی هم در زمان بستن قالب‌های دیوار برشی و یا ستون‌های با ابعاد بزرگ همراه با پین و گوه به لبه قالب‌ها متصل می‌شود.

در مواقعی که برای قالب‌بندی دیوار برشی از قالب‌های سوراخ‌دار استفاده نمی‌شود برای اتصال دو پنل قالب از تسمه تنگی یا بولت تسمه‌ای استفاده می‌شود.

اهمیت تسمه دیوار برشی در این است که علاوه بر حذف نیاز به قالب‌های سوراخ‌دار، از شکم‌کردن و لاغر شدن دیوار جلوگیری می‌کند، فاصله دقیق قالب‌ها را تنظیم و فشار جانبی بتن‌ریزی را کنترل می‌نماید. تسمه تنگ ابزاری برای کنترل فشار بتن‌ریزی است و نقش شاقول قالب‌های فلزی را بازی می‌کند. برای پروژه‌هایی که کیفیت سطح بتن و سرعت اجرا اهمیت بالایی دارند، تسمه قالب بهترین انتخاب است.

مشخصات فنی تسمه تنگ / تسمه پانچ قالب فلزی

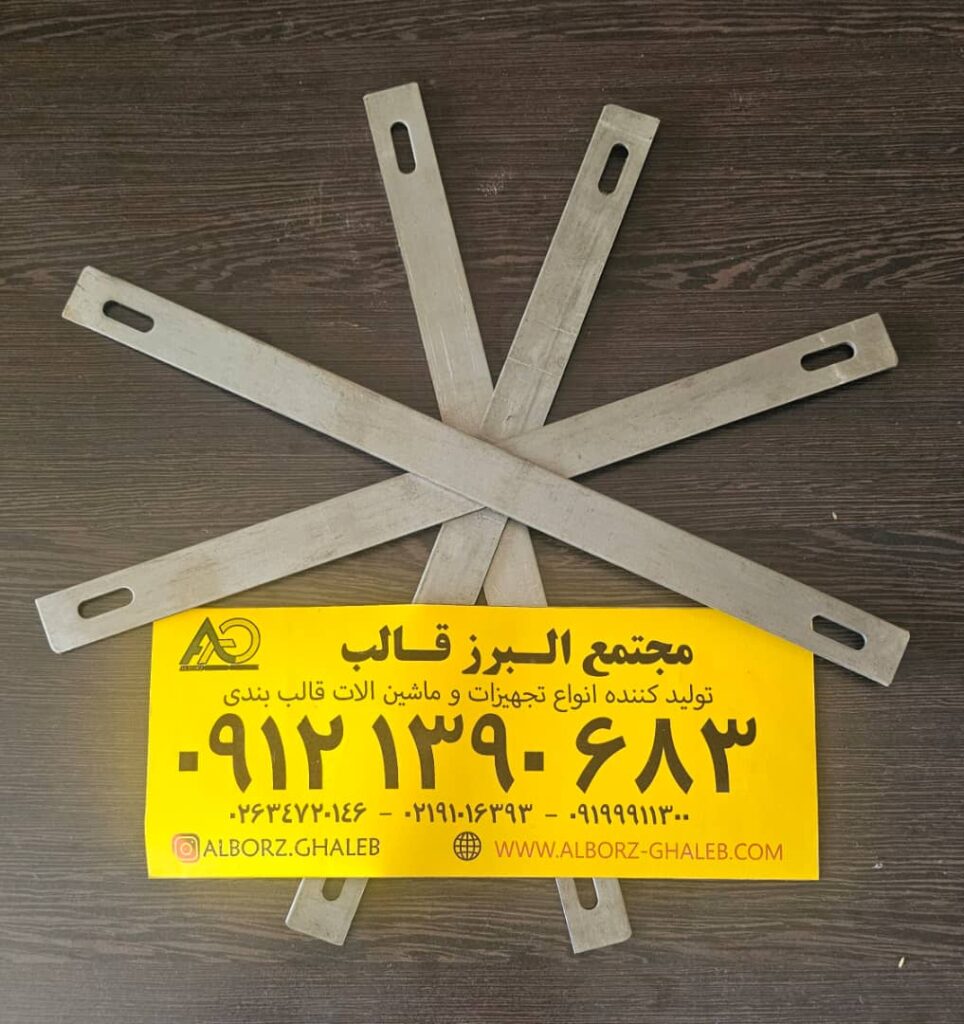

این تسمه تنگ یا تسمه دیوار برشی از ورق با ضخامت ۲ میل و عرض ۲۸ میلیمتر و طول‌های مختلف بسته به ضخامت دیوار تولید می‌شود. دو عدد سوراخ پانچ کشیده نیز در دو طرف تسمه تعبیه شده است — یک سوراخ پانچ در هر طرف — که برای اتصال به پنل‌های قالب از طریق عبور پین و گوه استفاده می‌شود. تسمه تنگ بین ناحیه بیرونی دو پنل قالب قرار می‌گیرد.

مهم‌ترین مزایای تسمه تنگ (تسمه قالب – تسمه بولت – تسمه پانچ شده)

• کاهش چشمگیر زمان اجرا
• کاهش هزینه نیروی انسانی
• تنظیم دقیق فاصله قالب‌ها از هم
• شکم نکردن دیوار
• لاغر نشدن دیوار
• کاهش خطرات ناشی از کار در ارتفاع با وسایل سنگین مانند لوله و …
• راحت‌تر شدن کار (کاهش مقدار کمی از سختی کار قالب‌بندهای عزیز)
• افزایش عمر قالب‌ها: عدم نیاز به سوراخ‌کاری، قالب‌ها را از آسیب دیدن معاف می‌کند
• حذف نیاز به تعمیر سوراخ بتن: برخلاف بولت، تسمه نیازی به پوکه‌گیری و تعمیر سوراخ ندارد

مدل‌های تسمه تنگ – تولید البرز قالب

تسمه تنگ ۳۰ تا ۵۰ سانت

مناسب دیوارهای برشی با ضخامت ۲۰ تا ۴۰ سانتی‌متر و مهار ستون‌های بتنی تا عرض ۴۰. پرکاربردترین سایز در پروژه‌های مسکونی و تجاری.

💰 قیمت بگیر

تسمه تنگ ۵۵ تا ۸۰ سانت

مناسب دیوارهای برشی و ستون‌های بتنی با ضخامت ۴۵ تا ۷۰ سانتی‌متر. استاندارد پروژه‌های متوسط و بزرگ.

💰 قیمت بگیر

تسمه تنگ ۸۵ تا ۱۲۰ سانت

مخصوص دیوارهای قطور و ستون‌های بزرگ با ضخامت ۷۵ تا ۱۱۰ سانتی‌متر. سفارشی‌سازی طول نیز ممکن است.

💰 قیمت بگیر

انواع تسمه قالب‌بندی بر اساس طول

۱. تسمه تنگ ۳۰ تا ۵۰ سانت (دیوارهای نازک و متوسط)

مناسب دیوارهای برشی با ضخامت ۲۰ تا ۴۰ سانتی‌متر و مهار ستون‌های بتنی تا عرض ۴۰. پرکاربردترین سایز در پروژه‌های مسکونی و تجاری.

۲. تسمه تنگ ۵۵ تا ۸۰ سانت (دیوارهای متوسط و ستون‌ها)

مناسب دیوارهای برشی و ستون‌های بتنی با ضخامت ۴۵ تا ۷۰ سانتی‌متر. استاندارد پروژه‌های متوسط و بزرگ.

۳. تسمه تنگ ۸۵ تا ۱۲۰ سانت (دیوارهای قطور و ستون‌های بزرگ)

مخصوص دیوارهای قطور و ستون‌های بزرگ با ضخامت ۷۵ تا ۱۱۰ سانتی‌متر. سفارشی‌سازی طول نیز ممکن است.

۴. تسمه تنگ سفارشی (طول خاص)

مجتمع البرز قالب قادر به تولید تسمه دیوار برشی در هر طول دلخواه از ۲۰ تا بیش از ۱۲۰ سانتی‌متر است. برای پروژه‌هایی با ابعاد خاص ستون یا دیوار، طول سفارشی در کمترین زمان تولید و ارسال می‌شود.

قیمت تسمه تنگ یا همان تسمه بولت

قیمت تسمه بولت بر اساس طول مورد نیاز برای اجرا در قالب فلزی متفاوت می‌باشد و معیار محاسبه قیمت تسمه بولت سانتی‌متر است. قیمت هر سانتی‌متر تسمه تنگ ۶۰۰ تومان می‌باشد. یعنی برای اجرای یک دیوار ۲۰ سانتی بسته به قالب، اگر قالب فازی لبه ۵ باشد به تسمه‌ای با طول ۳۰ سانت نیاز داریم و قیمت آن مساوی است با ۳۰ × ۶۰۰ = ۱۸,۰۰۰ تومان.

یکی از دلایل سردرگم شدن مجریان برای خرید تسمه، قیمت‌های متفاوتی است که به آن‌ها اعلام می‌شود. علت اصلی تفاوت قیمت تسمه قالب‌بندی استفاده از ورقه‌ها با ضخامت‌های مختلف می‌باشد. بدین صورت که برای تولید تسمه از ورق یک و هشت میلیمتری تا ورق دو میلیمتری مورد استفاده قرار می‌گیرد. یکی از دلایل تفاوت قیمت آن وزن تمام شده و نوع ورق استفاده شده می‌باشد. البته همان‌طور که گفتیم توصیه ما استفاده از تسمه ۲ میل با عرض ۲.۸ سانت است.

عوامل زیر بر قیمت نهایی تأثیرگذارند:

• طول تسمه: هرچه طول بیشتر، قیمت بالاتر. محاسبه بر اساس قیمت هر سانتی‌متر.
• ضخامت ورق: ورق ۱.۸ میلیمتری ارزان‌تر، ورق ۲ میلیمتری استاندارد و توصیه‌شده.
• عرض برش: تسمه فقط با عرض ۲۸ میلیمتر تولید می‌شود.
• نوع ورق فولادی: ورق فولاد مبارکه و فولاد کاوه با کیفیت و قیمت متفاوت.
• نوسان بازار آهن: قیمت تسمه قالب مستقیماً با قیمت روز آهن ارتباط دارد.
• تعداد سفارش: سفارش عمده تخفیف ویژه دارد.

لیست قیمت تسمه تنگ یا تسمه قالب‌بندی

جدول قیمت تسمه تنگ تولید شده در البرز قالب و دریافت سفارش در طول‌های خواص و تولید در کمترین زمان قابل اتصال به قالب‌های فلزی:

قیمت تفصیلی تسمه تنگ هر سایز

فرمول محاسبه طول تسمه قالب و اندازه بولت تسمه

فرمول محاسبه طول تسمه اندازه بولت تسمه با توجه به پهنای دیوار مشخص می‌شود و به این شکل است که اندازه تسمه را برای دیوارهای با قالب بتن ۵ سانتی‌متری، اندازه پهنای دیوار به اضافه ۱۰ سانتی‌متر در نظر می‌گیریم.

به عنوان نمونه اگر سایز پهنای دیوار ۳۰ سانتی‌متر باشد، اندازه تسمه قالب‌بندی مورد نیاز ۴۰ سانتی‌متر در نظر گرفته می‌شود که این ۱۰ سانتی‌متر در واقع برای اتصال پین و گوه پیش‌بینی شده است.

و همین فرمول را برای قالب‌های بتن ۶ سانتی‌متری استفاده می‌کنیم، اما به جای افزایش ۱۰ سانتی‌متر افزایش ۱۲ سانتی‌متر را انجام می‌دهیم.

همان‌طور که در بالا اشاره شد، در دیوارهایی که امکان سوراخ‌کاری در قالب‌های بتنی وجود ندارد از تسمه قالب‌بندی استفاده می‌شود؛ اما علاوه بر این ما به شما توصیه می‌کنیم در موارد دیگری نیز از این روش استفاده کنید، چرا که استفاده از تسمه قالب‌بندی علاوه بر اینکه هزینه‌های شما را کاهش می‌دهد، در سرعت کار قالب‌بندی دیوار شما هم تأثیر بسیاری خواهد داشت و با توجه به عدم نیاز به سوراخ‌کاری، سبب افزایش عمر بتن شما خواهد شد.

چک‌لیست مشخصات فنی تسمه تنگ قبل از خرید

راهنمای انتخاب تسمه تنگ بر اساس پروژه

فاصله مناسب تسمه‌های قالب‌بندی از هم

بعد از آرماتوربندی و نصب اسپیسرها و یا رامکا فقط کافی است شروع به قالب‌بندی کنیم با این تفاوت که از فاصله ۲۵ سانتی‌متری از کف اولین تسمه را قرار داده و پین و گوه را از آن عبور دهیم سپس دومین تسمه را از فاصله ۲۵ سانتی‌متری از لبه بالا قرار می‌دهیم و گوه را عبور می‌دهیم.

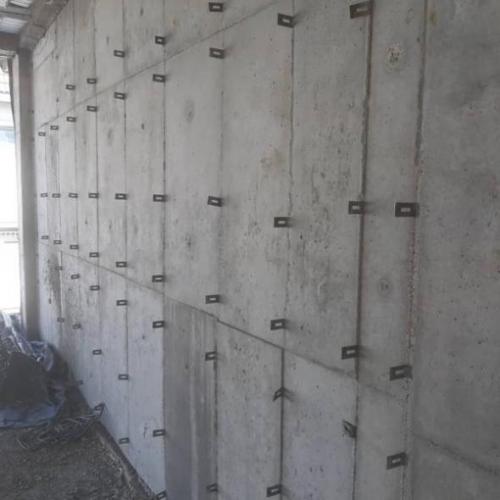

روش اجرا و نحوه نصب تسمه تنگ – گام به گام

اجرای صحیح تسمه تنگ اهمیت بسیار بالایی دارد. اگر تسمه بولت به‌درستی نصب نشود، ممکن است دیوار برشی دچار شکم‌کردگی، لاغر شدن یا حتی جابجایی قالب در حین بتن‌ریزی شود که خطرات ایمنی جدی به همراه دارد. در ادامه مراحل نصب تسمه قالب را گام به گام بررسی می‌کنیم.

1. آماده‌سازی محل و بررسی ابزار: قبل از شروع قالب‌بندی، مطمئن شوید ابزار لازم شامل پین و گوه، چکش، تراز و سطح‌گیر در دسترس است. سطح کار باید تمیز و بدون نخاله باشد.
2. بررسی اولیه قطعات تسمه: هر تسمه تنگ را از نظر سلامت سوراخ‌های پانچ (یک سوراخ در هر طرف)، عدم وجود خمش یا زنگ‌زدگی بررسی کنید. تسمه‌های خم‌شده را صاف کنید یا تعویض نمایید.
3. محاسبه و انتخاب طول مناسب: بر اساس فرمول (ضخامت دیوار + ۱۰ سانت برای لبه ۵ یا + ۱۲ سانت برای لبه ۶)، طول تسمه مورد نیاز را محاسبه و انتخاب کنید.
4. نصب اولین تسمه در فاصله ۲۵ سانت از کف: بعد از آرماتوربندی و نصب اسپیسرها، قالب‌بندی را شروع کنید. اولین تسمه تنگ را در فاصله ۲۵ سانتی‌متری از کف قرار دهید و پین و گوه را از سوراخ پانچ آن عبور دهید.
5. نصب تسمه بالا در فاصله ۲۵ سانت از لبه: دومین تسمه را در فاصله ۲۵ سانتی‌متری از لبه بالای قالب قرار دهید و گوه را محکم کنید. برای قالب‌های بلندتر، تسمه‌های میانی با فاصله حداکثر ۵۰ سانتی‌متر اضافه کنید.
6. تراز و تنظیم دقیق: با استفاده از تراز و سرجک قابل رگلاژ، قالب‌ها را کاملاً شاقول و تراز کنید. تسمه تنگ باید بدون فشردن بیش از حد قالب، فاصله را حفظ کند.
7. تست و کنترل نهایی: قبل از بتن‌ریزی، تمام گوه‌ها را با چکش محکم کنید. هر تسمه را به‌صورت دستی بکشید تا مطمئن شوید فیکس شده است.
8. شروع بتن‌ریزی و نظارت: در حین بتن‌ریزی، تسمه‌ها و گوه‌ها را تحت نظر داشته باشید. در صورت مشاهده نشتی شیرابه یا شل شدن گوه، فوراً اقدام کنید.

ابزار مورد نیاز برای نصب تسمه تنگ:

• پین و گوه استاندارد (تعداد مناسب)
• چکش ۱ تا ۲ کیلوگرمی
• تراز حبابی یا لیزری
• سطح‌گیر و شاقول
• دستکش ایمنی کارگری

نکات ایمنی حین اجرا:

• گوه‌ها حتماً محکم شود: گوه شل باعث باز شدن قالب در حین بتن‌ریزی می‌شود.
• از پین و گوه استاندارد استفاده کنید: پین‌های غیراستاندارد ممکن است تحت فشار بتن بشکنند.
• فاصله ۲۵ سانت از کف و سقف رعایت شود: عدم رعایت فاصله باعث ضعف مهار در نقاط بحرانی می‌شود.
• تسمه‌های خم یا زنگ‌زده استفاده نشود: مقاومت تسمه آسیب‌دیده به‌شدت کاهش می‌یابد.

اشتباهات رایج در نصب تسمه قالب:

• محاسبه اشتباه طول: فراموش کردن اضافه کردن لبه قالب (۱۰ یا ۱۲ سانت) به ضخامت دیوار.
• عدم رعایت فاصله ۲۵ سانت از کف: مهار ناکافی در پای قالب باعث شکم‌کردگی می‌شود.
• استفاده از تسمه نازک‌تر یا ضخیم‌تر از ۲ میل: برای کاهش هزینه، بعضی مجریان تسمه ۱.۸ میل استفاده می‌کنند که مقاومت کافی ندارد. از طرفی استفاده از تسمه ضخیم‌تر از ۲ میل هم باعث خروج شیرابه بتن از درز قالب‌ها می‌شود. همیشه از تسمه ۲ میل استفاده کنید.

کاربردهای تسمه تنگ در کارگاه و پروژه

نکات نگهداری و ایمنی بلندمدت تسمه قالب

• نگهداری در محیط خشک: تسمه‌های فولادی در معرض رطوبت زنگ می‌زنند. در انبار سرپوشیده و خشک نگهداری کنید.
• جلوگیری از خمش: تسمه‌ها را صاف و روی هم انبار کنید. خمش باعث کاهش مقاومت و مشکل در عبور پین می‌شود.
• بازرسی قبل از هر استفاده: سوراخ‌های پانچ را چک کنید. اگر سوراخ‌ها دفرمه شده‌اند، تسمه را تعویض کنید.
• تمیزکاری بعد از هر پروژه: بقایای بتن روی تسمه را بلافاصله بعد از باز کردن قالب پاک کنید تا خوردگی ایجاد نشود.
• عدم استفاده مجدد از تسمه‌های آسیب‌دیده: تسمه‌هایی که تحت فشار شدید تغییر شکل داده‌اند را بازیافت کنید.
• استفاده از دستکش ایمنی: لبه‌های تسمه ممکن است تیز باشد. همیشه از دستکش کارگری استفاده کنید.
• حمل و نقل ایمن: تسمه‌ها را در بسته‌های منظم و بسته‌بندی شده حمل کنید تا از آسیب و حوادث جلوگیری شود.

تجهیزات مکمل تسمه قالب در البرز قالب

برای اجرای کامل و اصولی پروژه قالب‌بندی، تسمه تنگ را همراه با جک سقفی صلیبی و قالب بتن فلزی مدولار سفارش دهید. اگر به سازه موقت سنگین نیاز دارید، داربست مدولار البرز قالب بهترین انتخاب است. اتصالات تکمیلی مثل پین و گوه را در بخش تجهیزات قالب‌بندی ببینید. برای آرماتوربندی هم قیچی میلگرد موجود است. جهت مهار دیوارها والپست را فراموش نکنید.
