واشر دو لوله پل ارتباطی میان فشار بتن و لولههای مهار
در صنعت ساختمان، مهار فشار هیدرواستاتیک بتن (مخصوصاً در دیوارها و ستونهای بلند) چالشی جدی است. برای جلوگیری از “شکم دادن” یا “تکیدگی” قالبها، مهندسین از پشتبندها استفاده میکنند. یکی از رایجترین، ارزانترین و در دسترسترین انواع پشتبند، “لوله داربستی” است.
اما سوال اینجاست: چگونه میتوان نیروی یک پیچ (بولت) باریک را به دو لوله گرد و لغزنده منتقل کرد؟ اینجاست که قطعهای مهندسی به نام “واشر دو لوله” (Two-Pipe Washer) وارد میدان میشود. این قطعه فلزی با ظاهر خاص خود، مثل یک پل مستحکم عمل میکند و نیروی بولت را به طور مساوی بین دو لوله تقسیم میکند.
در این مطلب از “البرز قالب”، به بررسی دقیق مشخصات فنی، وزن استاندارد و نکاتی میپردازیم که هنگام خرید این قطعه حیاتی باید بدانید تا از ایمنی قالببندی خود مطمئن شوید.
واشر دو لوله چیست و چه وظیفهای دارد؟

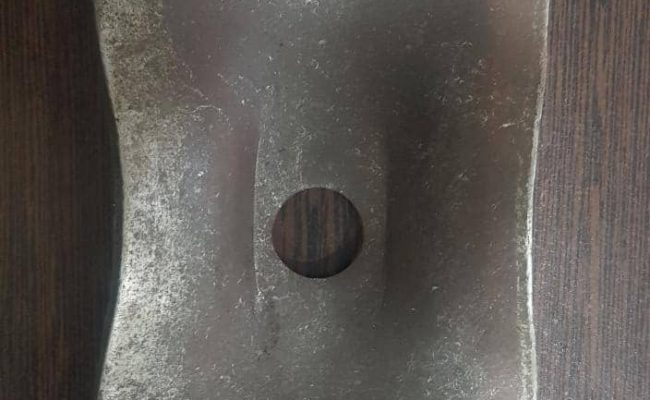

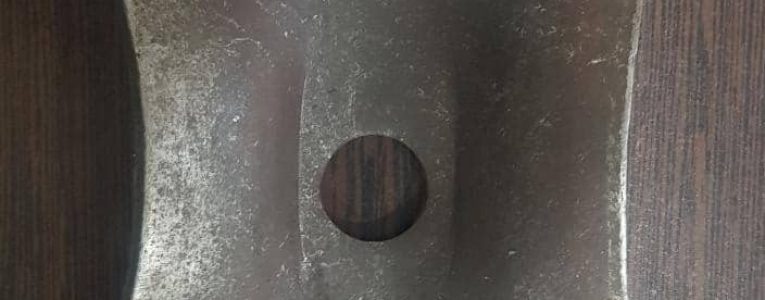

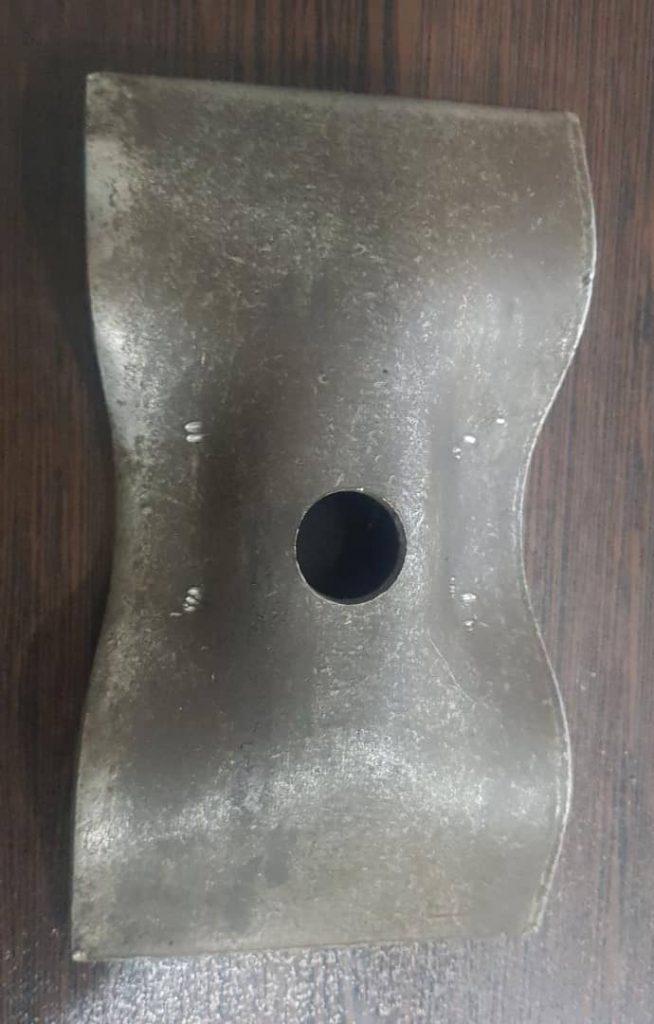

واشر دو لوله (که در بازار گاهی به آن “واشر تخت دو لوله” هم میگویند)، یک صفحه مستطیلی فلزی است که دو شیار (قوس) عمیق در طول آن ایجاد شده است.
- شکل ظاهری: معمولاً ابعادی حدود ۱۰ در ۲۰ سانتیمتر دارد.
- طراحی: دارای دو انحنای مقعر است که دقیقا سایز لوله ۵ (لوله داربستی استاندارد) طراحی شدهاند.
- وظیفه: نشستن روی دو لوله موازی و ایجاد یک بستر تخت برای بسته شدن مهره.
بدون این واشر، اگر بخواهید مهره را مستقیماً روی لولهها ببندید، مهره بین دو لوله لیز میخورد و لولهها از هم باز میشوند. واشر دو لوله، لولهها را در آغوش میگیرد و آنها را کنار هم فیکس نگه میدارد.
۲. نحوه عملکرد واشر دو لوله در سیستم قالببندی
برای درک اهمیت این قطعه، باید جایگاه آن را در “زنجیره مهار بار” بشناسیم. بیایید یک دیوار برشی را تصور کنیم:
- فشار بتن به پنلهای قالب بتن وارد میشود.
- پشت قالبها، لولههای داربستی به صورت افقی یا عمودی قرار گرفتهاند تا جلوی خم شدن قالب را بگیرند.
- برای دوختن دو طرف قالب به هم، از بولت تمام رزوه استفاده میشود که از وسط دیوار رد شده و از بین دو لوله بیرون میآید.
- نقش کلیدی: حالا واشر دو لوله روی بولت سوار میشود و روی دو لوله مینشیند. سپس مهره خروسکی روی واشر سفت میشود.
در واقع، این واشر نیروی متمرکز “بولت” را میگیرد و آن را در سطح وسیعی به “لولهها” منتقل میکند. اگر واشر ضعیف باشد، خم میشود و کل سیستم مهاربندی شل میشود.
۳. مشخصات فنی و ابعاد استاندارد (جدول وزنی)
کیفیت واشر دو لوله با دو فاکتور سنجیده میشود: ضخامت ورق و کیفیت پرس.
در “البرز قالب”، ما این محصول را با ورقهای فولادی ST37 تولید میکنیم که در برابر خمش مقاومت بالایی دارند.
جدول مشخصات واشر دو لوله استاندارد:
| ویژگی | مشخصات فنی |
|---|---|
| ابعاد کلی | ۲۰ × ۱۰ سانتیمتر (استاندارد) |
| ضخامت ورق | ۴ میلیمتر (متوسط) / ۵ میلیمتر (سنگین) |
| وزن تقریبی | ۷۵۰ گرم تا ۱۱۰۰ گرم (بسته به ضخامت) |
| شعاع خم | متناسب با لوله ۱/۲ ۱ اینچ (لوله ۵) |
| قطر سوراخ | ۲۲ تا ۲۴ میلیمتر (مناسب برای انواع بولت) |
توصیه مهندسی: برای دیوارهای بلند (بیش از ۳ متر) و بتنریزیهای سنگین، اکیداً توصیه میکنیم از واشر با ورق ۴ یا ۵ میل استفاده کنید. صرفهجویی در خرید واشر سبک، ریسک دفرمه شدن و باز شدن قالب را به همراه دارد.
ارتباط سریع با البرز قالب
۴. مقایسه واشر دو لوله و واشر کاس؛ کدام را انتخاب کنیم؟
این سوال بسیاری از خریداران تجهیزات قالب بندی است. انتخاب نوع واشر، کاملاً به نوع “پشتبند” شما بستگی دارد:
- اگر پشتبند شما “لوله” است: باید از واشر دو لوله استفاده کنید. این واشر با داشتن دو شیار، مخصوص نشستن روی لولههای گرد است.
- اگر پشتبند شما “سولجر” (قوطی صنعتی) است: باید از واشر کاس استفاده کنید. واشر کاس کفی تخت دارد و روی سطح صاف سولجر مینشیند.
اشتباه رایج: هرگز از واشر کاس روی لوله داربست استفاده نکنید! سطح تخت واشر کاس روی لوله گرد میلغزد و به شدت ناامن است.
۵. نشانههای یک واشر دو لوله بیکیفیت (راهنمای خرید)
هنگام خرید، به این نکات دقت کنید تا محصول ضایعاتی نصیبتان نشود:
- ترک در محل خم: مهمترین نقطه ضعف واشر دو لوله، محل قوسهاست. اگر ورق خشک باشد یا پرس غیراستاندارد باشد، در این نقاط ترکهای مویی ایجاد میشود که زیر فشار بتن باز میشوند.
- عدم تطابق قوس: واشر را روی دو لوله داربست تست کنید. باید کاملاً “فیت” شود و لق نزند. اگر قوس واشر کمتر یا بیشتر از قطر لوله باشد، فشار نقطهای ایجاد کرده و لوله را له میکند.
- وزن سبک: واشر را وزن کنید. اگر وزن آن زیر ۷۰۰ گرم بود، یعنی از ورقهای نازک و بیکیفیت ساخته شده است.
راهنمای نصب صحیح واشر دولوله بر روی لولههای داربستی
نصب صحیح، نیمی از ایمنی پروژه است. برای بهترین عملکرد، مراحل زیر را دنبال کنید:
- دو لوله مهار را به موازات هم قرار دهید به طوری که سوراخ بولت در وسط آنها قرار گیرد.
- بولت را از میان لولهها عبور دهید.
- واشر دولوله را به گونهای قرار دهید که لبههای خمیده آن کاملاً روی انحنای هر دو لوله بنشیند.
- مهره خروسکی را ابتدا با دست و سپس با آچار مخصوص سفت کنید تا لولهها به بدنه قالب بتن چفت شوند.
۶. قیمت و نحوه سفارش از البرز قالب
ما در البرز قالب به عنوان تولیدکننده مستقیم اتصالات قالببندی، واشر دو لوله را با تضمین کیفیت ورق و قیمت رقابتی عرضه میکنیم.
- بستهبندی: معمولاً در کیسههای ۲۵ یا ۵۰ عددی.
- قیمت: بر اساس وزن و قیمت روز ورق آهن محاسبه میشود.
برای پروژههای بزرگ و صادراتی، امکان تولید با ضخامت سفارشی (مثلاً ۶ میل) و آبکاری گالوانیزه نیز وجود دارد.
سوالات متداول (FAQ)
آیا واشر دو لوله برای کنجهای قالببندی هم استفاده میشود؟
بله، هر جا که از لوله به عنوان پشتبند استفاده شده و بولت رد شده باشد (چه در وسط دیوار و چه در کنجها)، واشر دو لوله لازم است.
آیا میتوانم از واشر دو لوله دست دوم استفاده کنم؟
اگر واشر دفرمه نشده باشد (تخت مانده باشد) و ترک نداشته باشد، بله. اما معمولاً واشرهای دست دوم تاب برداشتهاند و ایمنی کار را پایین میآورند. با توجه به قیمت نسبتاً ارزان این قطعه، خرید نو توصیه میشود.
چرا در برخی موارد واشر دولوله خم میشود؟
دلیل اصلی استفاده از ورقهای ضعیف (ST12 یا ورقهای بازیافتی) یا سفت کردن بیش از حد مهره با آچار لولهگیر غیر استاندارد است.
نتیجهگیری
واشر دو لوله، ضامن یکپارچگی سیستم پشتبند لولهای است. انتخاب یک واشر استاندارد و سنگین، خیال شما را از بابت عدم تغییر شکل قالبها در حین بتنریزی راحت میکند.
در البرز قالب، ما کیفیت را فدای قیمت نمیکنیم. برای مشاوره در خصوص تعداد واشر مورد نیاز پروژهتان و استعلام قیمت روز، همین حالا با ما تماس بگیرید.
