خرید واشر کاس (واشر سولجر) + قیمت تولید روز

خرید واشر کاس (واشر سولجر) با ضخامت ۵ میل استاندارد و قیمت تولید روز

مجتمع صنعتی البرز قالب به عنوان بزرگترین تولیدکننده تخصصی تجهیزات قالب‌بندی بتن در کرج و تهران، انواع واشر کاس (واشر سولجر) را با بهترین ورق فولادی ST37 در ضخامت‌های ۴ میلی‌متر و ۵ میلی‌متر با سوراخ وسط قطر ۱۸ میلی‌متر عرضه می‌نماید. تولیدات ما با دستگاه‌های پرس هیدرولیک پیشرفته و گودی مهندسی‌شده ساخته می‌شوند تا حداکثر مقاومت را در برابر شدیدترین فشارهای هیدرواستاتیکی بتن‌ریزی در پروژه‌های سدسازی، پل‌سازی و دیوارهای برشی مرتفع به ارمغان آورند. امکان ارسال فوری بار به سراسر کشور و بازارهای صادراتی حوضه خلیج فارس، عراق، ارمنستان و روسیه فراهم است.

واشر کاس چیست و چرا شکل آن محدب و کاسه‌ای است؟

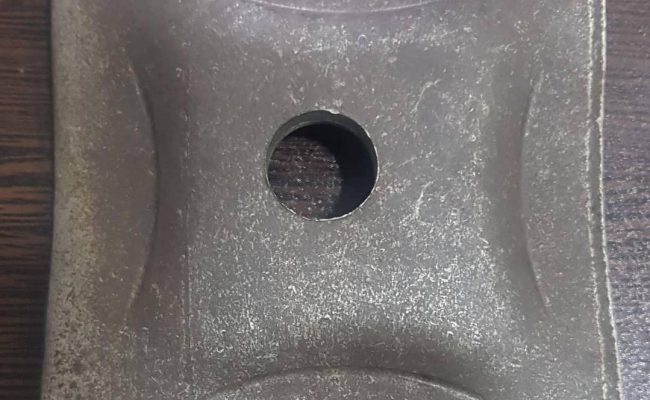

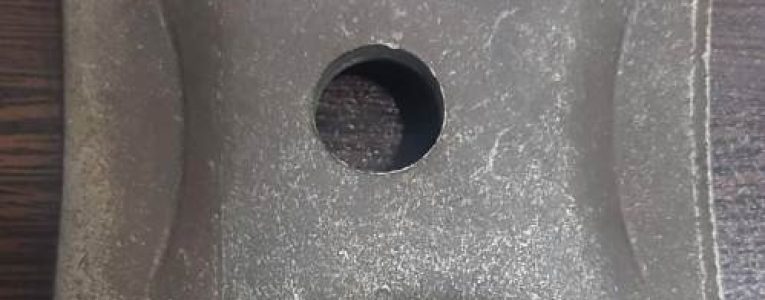

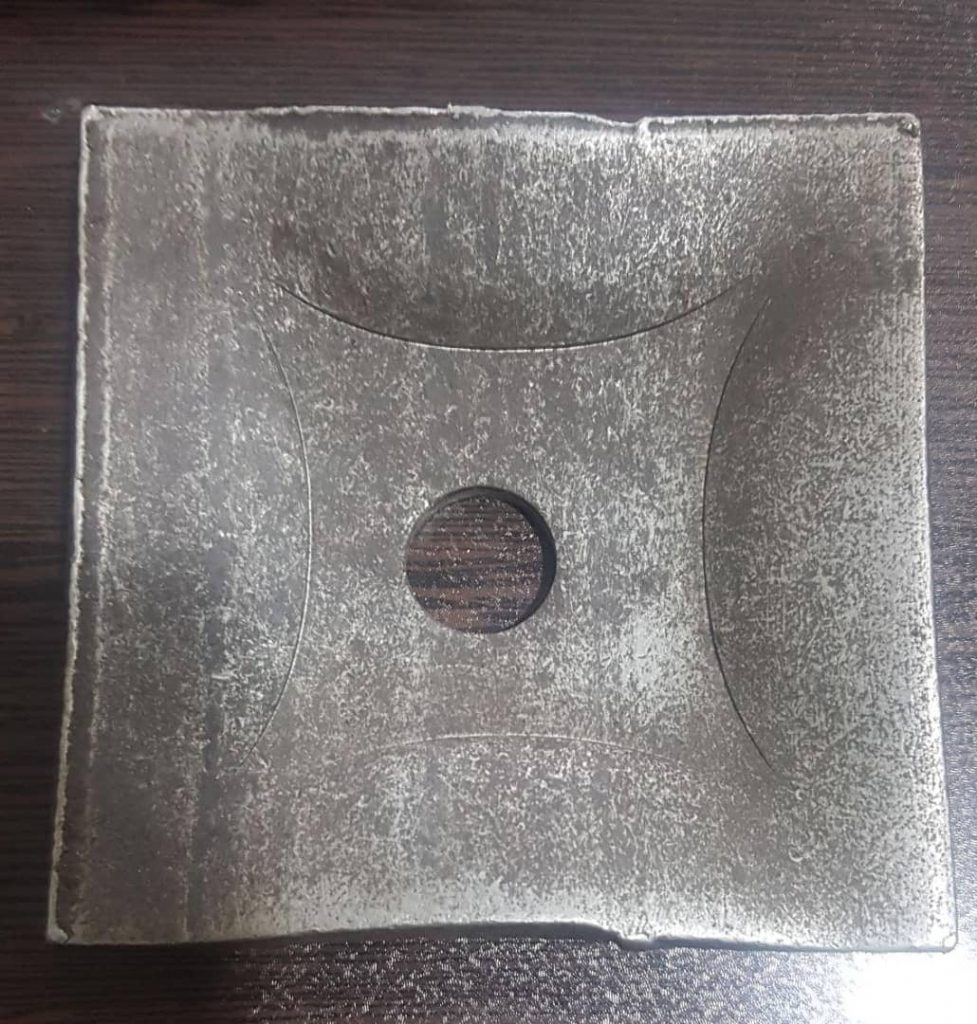

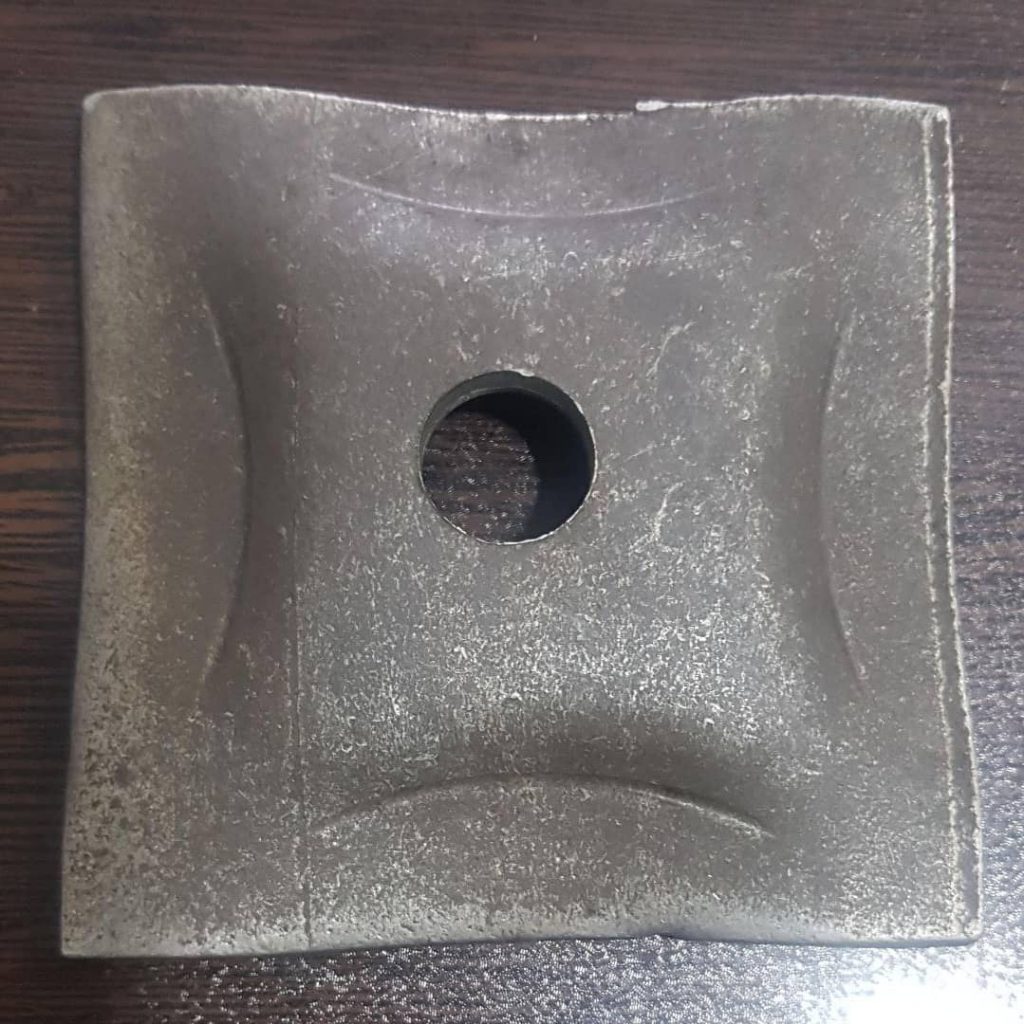

واشر کاس یا واشر کاسه‌ای (که در زبان انگلیسی به آن Conical Washer یا Dome Washer گفته می‌شود) یک قطعه فلزی مربع شکل با ابعاد استاندارد ۱۰×۱۰ یا ۱۴×۱۴ سانتی‌متر است که هسته مرکزی آن به صورت محدب و کاسه‌ای به بالا فشرده شده است. این ساختار گنبدی شکل با سوراخی در مرکز با قطر ۱۸ میلی‌متر (که گاهی برای پروژه‌های خاص ۲۰ یا ۲۲ میلی‌متر نیز طراحی می‌شود) اجازه می‌دهد تا قطعات اتصالی سیستم‌های مهاربندی نظیر بولت تمام رزوه و مهره خروسکی به بهترین شکل ممکن جفت شوند.

طراحی مهندسی و سه‌بعدی واشر کاس دارای اهمیت سازه‌ای فوق‌العاده‌ای است. اولاً، حالت کاسه‌ای شکل باعث افزایش چشمگیر ممان اینرسی قطعه می‌شود؛ به این معنی که واشر تحت فشارهای جانبی و کششی بتن خم نشده و مچاله نمی‌شود. ورق‌های کاملاً تخت تحت بارهای کششی بولت به سرعت انحنا پیدا کرده و سیستم مهاربندی را شل می‌کنند. ثانیاً، مهره خروسکی دارای نشیمنگاه کروی (گوی‌مانند) است که کاملاً در فرورفتگی یا کاسه این واشر قفل می‌شود. این اتصال پایدار از لغزش مهره ممانعت به عمل آورده و حتی در زمان عدم هم‌راستایی جزئی بولت با پشت‌بند، انتقال یکنواخت نیرو را تضمین می‌کند. این اتصال محکم معمولاً در مجاورت قالب بتن مدولار به کار برده می‌شود تا از پایداری قالب اطمینان حاصل شود.

مزایای استفاده از واشر کاس استاندارد البرز قالب

• مقاومت خمشی فوق‌العاده بالایی دارد: به علت نوع ساختار کاسه‌ای و محدب، نیروهای متمرکز را به صورت گسترده توزیع کرده و از تغییر شکل یا شکست ورق جلوگیری می‌کند.
• طراحی شده بر پایه استاندارد اتصالات گوی و کاسه: نشیمنگاه کروی مهره خروسکی به خوبی در گودی واشر جفت می‌شود و زاویه خطای بولت را خنثی می‌نماید.
• استفاده از فولاد ساختمانی ST37 باکیفیت: تولید شده از ورق‌های نو و فاقد زنگ‌زدگی یا پوسیدگی که سبب ماندگاری و عدم گسیختگی در زمان بتن‌ریزی‌های پرفشار می‌شود.
• ضخامت‌های دقیق بدون تلرانس منفی: تولید در ضخامت‌های ۴ میلی‌متر و ۵ میلی‌متر واقعی متناسب با عمق و ارتفاع دیوارهای بتنی پروژه.
• جلوگیری از تغییر شکل و دفرمه شدن سولجر: سطح پشتی تخت واشر کاس مانع وارد آمدن آسیب موضعی به لبه‌های نیم‌رخ سولجر می‌گردد.
• قابلیت استفاده مجدد در پروژه‌های متعدد: دوام فیزیکی بالا به پیمانکار این امکان را می‌دهد تا سال‌ها از این واشرها بدون افت کیفیت استفاده کند.
• کاهش زمان مونتاژ مهاربندی دیوارهای بلند: نصب بسیار ساده و سریع به همراه مهره خروسکی پشت سولجر قالب‌بندی.

انواع و دسته‌بندی واشر کاس از نظر ابعاد و کاربری

واشرهای کاسه‌ای عمدتاً بر اساس ابعاد خارجی و ضخامت ورق تقسیم‌بندی می‌شوند:

• واشر کاس ۱۰×۱۰ سبک (۴ میلی‌متر): این واشر به طور گسترده در دیوارهای بتنی برشی متوسط و ستون‌هایی که ارتفاع بتن‌ریزی آن‌ها کمتر از ۳.۵ متر است استفاده می‌شود. وزن تقریبی آن حدد ۳۵۰ گرم است.
• واشر کاس ۱۰×۱۰ سنگین (۵ میلی‌متر): به منظور افزایش حاشیه امنیت سازه‌ای مهاربندی دیوارهای تا ارتفاع ۵ متر از ورق ۵ میلی‌متری ST37 برای تولید این نوع واشر استفاده می‌شود. وزن این محصول حدود ۴۵۰ گرم است.
• واشر کاس ۱۴×۱۴ فوق سنگین (۵ میلی‌متر): این مدل بزرگترین واشر کاس تولیدی کارخانه البرز قالب است که بیشتر با نام واشر سولجر فوق سنگین شناخته می‌شود. با ابعاد بزرگتر خود، بار را در سطح وسیع‌تری توزیع کرده و مانع گسیختگی اتصالات در بارهای به شدت سنگین می‌شود.

قیمت واشر کاس و عوامل موثر بر آن

قیمت این تجهیزات به نوسانات قیمت روز ورق‌های آهن و فولاد در کارخانجات مرجع (مانند فولاد مبارکه) وابسته است. علاوه بر قیمت مواد اولیه، فاکتورهای زیر به طور مستقیم بر قیمت نهایی تأثیرگذار هستند:

• ضخامت ورق مصرفی: واشر با ضخامت ۵ میلی‌متر وزن بیشتری داشته و به همین علت قیمت آن نسبت به ورق ۴ میلی‌متر بیشتر است.
• ابعاد خارجی قطعه: ابعاد ۱۴×۱۴ سانتی‌متر مصرف ورق بیشتری نسبت به ابعاد ۱۰×۱۰ داشته و در نتیجه قیمت بالاتری دارد.
• پوشش سطحی واشر: نوع معمولی (سیاه) ارزان‌تر بوده و نمونه‌های با آبکاری گالوانیزه گرم به دلیل هزینه آبکاری دارای بهای بیشتری هستند.
• حجم سفارش مشتری: خریدهای عمده تریلی و خاور مشمول تخفیف مستقیم کارخانه‌ای البرز قالب خواهند شد.

جدول مشخصات فنی و مقایسه‌ای انواع واشر کاس البرز قالب

چک‌لیست کنترل کیفیت فنی قبل از خرید واشر کاس

قبل از نهایی کردن خرید خود از هر تولیدکننده‌ای، حتماً موارد زیر را ارزیابی فرمایید:

• ✅ ضخامت ورق: حتماً ضخامت واشر را با کولیس اندازه‌گیری کنید تا دقیقاً مطابق سفارش (۴ یا ۵ میل واقعی) باشد.
• ✅ عدم استفاده از ورق پوسیده: ورق‌های کهنه و اکسید شده به شدت شکننده بوده و ظرفیت باربری را تا ۵۰ درصد کاهش می‌دهند.
• ✅ قطر سوراخ مرکزی: سوراخ باید کاملاً دایره‌ای و فاقد زوائد تیز یا پلیسه با قطر استاندارد ۱۸ میلی‌متر باشد.
• ✅ تقارن گودی محدب: پرس گنبدی باید کاملاً در مرکز مربع واقع شده باشد تا بار به صورت متقارن اعمال گردد.
• ✅ کیفیت لبه‌های جانبی: لبه‌های واشر نباید دارای پلیسه‌های برشی حاصل از پانچ غیراستاندارد باشند تا دست نصابان آسیب نبیند.
• ✅ وزن نهایی بسته کیسه‌ای: وزن یک کیسه ۱۰۰ عددی از واشر ۱۰×۱۰ سبک باید در حدود ۳۵ کیلوگرم و نوع سنگین حدود ۴۵ کیلوگرم باشد.
• ✅ جنس آلیاژ ورق: استفاده از فولاد نرمه ساختمانی ST37 جهت جلوگیری از ترک خوردن واشر زیر گشتاور بستن مهره خروسکی.

راهنمای کاربردی انتخاب مدل واشر کاس بر اساس نوع پروژه

روش اجرا و نحوه نصب واشر کاس در قالب‌بندی – گام به گام

بستن و مهاربندی صحیح قالب‌ها به کمک واشر کاس نقشی اساسی در دوام کل سیستم داربست و قالب بتن دارد. اجرای غیر اصولی اتصالات یا شل بستن مهره خروسکی می‌تواند فشارهای هیدرواستاتیکی بتن را متمرکز کرده و موجب از هم گسیختگی قالب و آسیب‌های جانی و مالی گردد. برای یک نصب استاندارد، حتماً گام‌های زیر را دنبال کنید:

1. آماده‌سازی لوله‌ها و سولجرها: ابتدا پنل‌های قالب فلزی را توسط پین و گوه به یکدیگر متصل کنید. سپس لوله‌های داربست را به صورت افقی و سولجرهای قالب‌بندی را به صورت عمودی به عنوان پشت‌بندها در فواصل منظم مستقر کنید.
2. بررسی اولیه واشرها و اتصالات: قبل از کاربرد، مطمئن شوید که واشر کاس‌ها عاری از ترک، لکه زنگ‌زدگی عمیق یا پلیسه در سوراخ میانی هستند. همچنین بولت تمام رزوه را از نظر سلامت دنده‌ها کنترل کنید.
3. رد کردن بولت از دیوار و قالب: بولت تمام رزوه را از سوراخ قالب و لوله‌های پلاستیکی میان‌بولت که درون دیوار تعبیه شده‌اند عبور دهید تا از سوی دیگر قالب خارج شود.
4. قرار دادن واشر کاس روی سولجر: واشر کاس را به طوری که سطح تخت و مربعی آن روی لبه‌های فلزی سولجر قرار گیرد و بخش برجسته و کاسه‌ای آن به سمت بیرون باشد، روی بولت بلغزانید.
5. بستن مهره خروسکی: مهره خروسکی چدنی داکتیل را روی رزوه بولت بسته و بپیچانید تا لبه کروی زیر مهره دقیقاً در کاسه گنبدی واشر قرار گیرد.
6. آچارکشی و تنظیم نهایی: با استفاده از آچار مخصوص یا چکش ضربه‌ای، مهره خروسکی را سفت کنید تا فشار بولت به صورت یکنواخت به بدنه سولجر و سپس قالب بتن فلزی منتقل شود. برای تراز نهایی سقف یا دیوارها در بخش‌های بالایی، حتماً تنظیمات هم‌زمان را با کمک پیچ تنظیم قابل رگلاژ سرجک پیش ببرید.
7. کنترل نهایی اتصالات: پیش از آغاز بتن‌ریزی، تمامی اتصالات بولت، واشر کاس و مهره را با زدن ضربه‌های سبک چکش امتحان کنید تا هیچ مهره‌ای شل نباشد.

ابزار مورد نیاز جهت اجرا:

• آچار مخصوص سفت کردن مهره خروسکی یا چکش داربستی سبک
• کولیس جهت چک کردن ضخامت واشرها
• متر فلزی و تراز مگنتی جهت شاقول کردن سولجرها

نکات ایمنی حین اجرا:

• پرسنل در حین کار در ارتفاع باید حتماً از کمربند ایمنی هارنس و کلاه استاندارد کارگاهی استفاده نمایند.
• از پرتاب کردن واشر کاس‌ها و مهره خروسکی از بالای داربست به شدت خودداری کنید.
• به هیچ وجه از واشرهای دفرمه شده و تحت کشش قرار گرفته قدیمی در پروژه‌های جدید استفاده نکنید.

اشتباهات رایج کارگری در نصب:

یکی از بدترین اشتباهات، قرار دادن واشر کاس به صورت سر و ته است! یعنی بخش محدب واشر به سمت سولجر قرار گیرد. این کار سطح اتکای واشر را به شدت کاهش داده و سولجر را خم می‌کند. اشتباه دیگر، استفاده از واشر کاس به جای واشر دو لوله روی لوله‌های داربستی موازی است؛ واشر کاس روی سطح گرد لوله لیز می‌خورد و ایمن نیست.

کاربردهای کلیدی واشر کاس (واشر سولجر) در سازه‌های بتنی

واشر کاسه ای به همراه بولت و مهره خروسکی نقشی کلیدی در ساخت انواع سازه‌های سنگین بر عهده دارد:

• دیوارهای برشی با ارتفاع بلند: مهاربندی قالب‌های فلزی دیوار برشی در مجتمع‌های مسکونی و برج‌ها.
• ستون‌های بتنی حجیم: استفاده در قاب‌های پیرامونی ستون‌های عریض جهت جلوگیری از شکم دادن بتن.
• پروژه‌های سدسازی و هیدرولیکی: مهار فشارهای هیدرواستاتیک بتن در دیوارهای سد و کانال‌های انتقال آب.
• دیوارهای دوطرفه و یک‌طرفه مرتفع: مهاربندی ایمن قالب‌ها با استفاده از بولت‌های دو سر دنده و سولجرها.

برای دریافت نتیجه بهتر و ایمنی تمام در دیوارهای تحت فشار، پیشنهاد می‌کنیم از کاتالوگ‌های مهاربندی ما در بخش داربست مدولار بازدید فرمایید.

نکات نگهداری بلندمدت و انبارداری واشر کاس

اگرچه واشر کاس قطعه سختی است، اما نگهداری اصولی می‌تواند عمر مفید آن را تا ده برابر افزایش دهد:

• انبارش در محل مسقف و خشک: جهت ممانعت از زنگ‌زدگی ورق سیاه، ترجیحاً واشرها را در فضای به دور از بارندگی و رطوبت نگهداری کنید.
• روغن‌کاری پس از اتمام کار: پس از اتمام دکفرینگ (قالب‌برداری)، واشرها را تمیز کرده و با لایه نازکی از روغن قالب پوشش دهید.
• دسته‌بندی در گونی‌های ۵۰ تایی: جهت شمارش ساده‌تر موجودی انبار و سهولت در حمل و نقل، واشرها را در کیسه‌های مقاوم قرار دهید.
• جلوگیری از اعمال بار ضربه‌ای شدید: در زمان انباشت قطعات در انبار، از ریختن بارهای فوق سنگین چدنی به صورت مستقیم بر روی واشرها اجتناب کنید.

تجهیز پروژه ساختمانی با محصولات مجتمع البرز قالب

برای پیاده‌سازی بی‌نقص یک مهاربندی مستحکم، سیستم‌های واشر کاس را در کنار بولت تمام رزوه باکیفیت و مهره خروسکی البرز قالب تهیه فرمایید. به علاوه، جهت یکپارچه‌سازی کامل اتصالات می‌توانید سایر تجهیزات تکمیلی نظیر پین و گوه قالب‌بندی و انواع واشر دو لوله را در دسته جامع تجهیزات قالب بندی سفارش دهید. برای برپایی سازه‌های حمایتی سنگین سقف نیز ترکیب جک سقفی با داربست‌های مثلثی کارخانجات ما بالاترین پایداری را ارائه خواهد داد.

چرا خرید واشر کاس از البرز قالب؟ (تضمین کیفیت و اصالت)

مجتمع صنعتی البرز قالب با بیش از دو دهه تجربه درخشان در زمینه تولید تجهیزات فلزی ساختمان، همواره اصالت و کیفیت محصولات خود را اولویت اصلی قرار داده است:

• خرید مستقیم بدون واسطه: با حذف واسطه‌ها، واشر کاس را با قیمت واقعی کف کارخانه خریداری می‌کنید.
• برش و پانچ مجهز هیدرولیک: استفاده از دقیق‌ترین ماشین‌آلات صنعتی سبب تضمین عدم تلرانس منفی ضخامت و ابعاد واشرها می‌شود.
• تضمین تعویض کالا: در صورت بروز هرگونه مغایرت فنی در وزن یا ضخامت، کالا بدون قید و شرط تعویض می‌گردد.
• سابقه صادرات درخشان: محصولات ما استانداردهای لازم جهت صادرات به کشورهای همسایه نظیر عراق، ارمنستان و حوزه خلیج فارس را دارا هستند.
• مشاوره فنی کاملاً رایگان: مهندسان فروش ما آماده ارائه مشاوره در زمینه محاسبه تعداد واشر و ملزومات بولت مورد نیاز پروژه شما هستند.
