سقف وافل (دال مجوف با قالب غیرماندگار) چیست؟ | صفر تا صد اجرا (جایگزین تیرچه و یونولیت)
آیا تا به حال فکر کردهاید که چگونه میتوان در پروژههای ساختمانی، دهانههای بلندتری داشت، ستونهای مزاحم را حذف کرد و همزمان هزینههای اسکلت بتنی را کاهش داد؟ در دنیای مدرن عمران، سقف وافل (Waffle Slab) یا همان سقف دال مجوف با قالب غیر ماندگار مثل قالب وافل، پاسخ هوشمندانه مهندسان به این نیاز است.
در سال ۱۴۰۲ بیش از ۵.۲ میلیون مترمربع سقف وافل در ایران اجرا شد و این عدد در ۷ ماه اول ۱۴۰۳ به ۴.۱ میلیون مترمربع رسیده است.
دلیل این رشد انفجاری ساده است: پروژههای لوکس، هتلها، بیمارستانها، مراکز خرید و حتی ویلاهای شمال دیگر حاضر نیستند وزن مرده ۲۸۰ کیلویی تیرچه بلوک را تحمل کنند وقتی میتوانند با ۱۷۵–۱۹۵ کیلو وزن مرده، دهانه ۱۷ متری کاملاً آزاد و بدون ستون داشته باشند.
سقف وافل چیست؟ (فراتر از یک تعریف ساده)
سقف وافل، نوعی دال بتنی مسلح است که نمای زیرین آن به دلیل استفاده از قالبهای مربعی یا مستطیلی خاص، شکلی شبکهای و شبیه به نان وافل دارد. اما نکته کلیدی اینجاست: «قالب غیر ماندگار».
برخلاف سیستمهایی مثل یوبوت یا کوبیاکس که قالبها در دل بتن دفن میشوند (و هزینهای که برای همیشه زیر خاک میرود)، در سیستم وافل، قالبها پس از خشک شدن بتن باز شده و در سقفهای بعدی یا پروژههای دیگر قابل استفاده هستند.
این سیستم از منظر فنی، یک دال مجوف (توخالی) است که با حذف بتن ناکارآمد در نواحی کششی (زیر تار خنثی)، وزن مرده سازه را به شدت کاهش میدهد بدون اینکه مقاومت آن کم شود.
چرا وافل جایگزین تیرچه بلوک شد؟
سیستم سنتی تیرچه بلوک و یونولیت، علاوه بر ایمنی پایین در زلزله و خطر آتشسوزی یونولیتها، محدودیت دهانه دارد (معمولاً تا ۷ متر). اما سقف وافل با ایجاد تیرچههای بتنی درجا و یکپارچه، امکان اجرای دهانههای تا ۱۶ متر (و حتی بیشتر) را فراهم میکند.
انواع سقف وافل: یکطرفه یا دوطرفه؟ (تفاوت حیاتی)
یکی از بزرگترین ابهامات کارفرمایان، تفاوت بین این دو سیستم است. انتخاب اشتباه در اینجا میتواند هزینههای شما را هدر دهد یا ایمنی سازه را به خطر بیندازد.
۱. سقف وافل یکطرفه (The One-Way Waffle)
این سیستم دقیقاً عملکردی شبیه به سقف تیرچه بلوک دارد. بارها در یک جهت منتقل میشوند.
- کاربرد: مناسب برای دهانههای کوتاه (تا ۸ متر).
- قالبها: معمولاً مستطیلی هستند و قطعاتی مونتاژ شده دارند.
- مزیت: بهترین جایگزین برای تیرچه بلوک با حذف هزینههای خرید تیرچه آماده و یونولیت. ضمن اینکه سقف کاملاً بتنی و صلب میشود.
۲. سقف وافل دوطرفه (The Two-Way Waffle)
اینجا جایی است که جادوی مهندسی رخ میدهد. در این سیستم، بار در دو جهت (طولی و عرضی) پخش میشود.
- کاربرد: مناسب برای دهانههای بلند (۸ تا ۱۶ متر) و حذف ستونهای اضافی.
- قالبها: مربعی شکل (مثلاً ۶۰×۶۰، ۸۰×۸۰ یا ۹۰×۹۰).

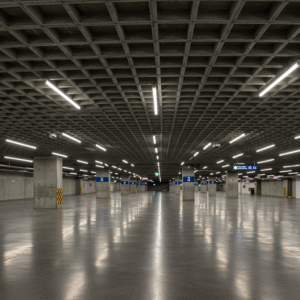

- مزیت: ایجاد فضاهای بزرگ بدون ستون (مناسب برای پارکینگها، تالارها و لابیها)، زیبایی خیرهکننده (اکسپوز) و عملکرد عالی لرزهای.
نکته طلایی البرز قالب: برای خرید هوشمندانه و اطلاع از مشخصات فنی دقیق قالبهای مورد نیاز پروژهتان، پیشنهاد میکنیم حتماً به صفحه تخصصی قالب وافل در سایت ما سر بزنید تا ابعاد و تنوع محصولات را مشاهده کنی
تفاوت سقف وافل ماندگار و غیرماندگار (مهمترین سؤال پیمانکاران)
| ویژگی | وافل غیرماندگار (پلیپروپیلن) | وافل ماندگار (فوم یا پلیاستایرن) |
|---|---|---|
| وزن مرده نهایی | ۱۷۵–۲۰۵ کیلوگرم بر مترمربع | ۲۳۰–۲۷۰ کیلوگرم بر مترمربع |
| دهانه آزاد ممکن | تا ۱۷.۵ متر | حداکثر ۱۱–۱۲ متر |
| سرعت اجرا | ۱۸۰–۲۵۰ مترمربع در روز (یک اکیپ) | ۹۰–۱۲۰ مترمربع در روز |
| هزینه قالب | ۱۸۰,۰۰۰–۲۲۰,۰۰۰ تومان (یکبار مصرف) | ۴۵۰,۰۰۰–۶۵۰,۰۰۰ تومان (ماندگار در سقف) |
| عایق صوتی و حرارتی | عالی (به دلیل حفرههای بسته) | ضعیف (فوم جذب صدا نمیکند) |
| قابلیت بازیافت قالب | ۱۰۰٪ قابل بازیافت و فروش به عنوان ضایعات | غیرقابل بازیافت |
| انتخاب ۹۸٪ پروژههای لوکس ۱۴۰۳ | ✓ | ✗ |
نتیجه: اگر دهانه بالای ۹ متر دارید یا پروژه لوکس است → فقط وافل غیرماندگار منطقی است.
مقایسه کامل سقف وافل با ۶ سیستم رایج دیگر (جدول واقعی بر اساس آییننامه ۲۸۰۰ و ACI 318-19)
| سیستم سقف | وزن مرده (kg/m²) | حداکثر دهانه آزاد | سرعت اجرا (m²/روز) | هزینه تمامشده آبان ۱۴۰۳ (تومان/مترمربع) | مصرف میلگرد (kg/m²) | مناسب زلزله |
|---|---|---|---|---|---|---|
| تیرچه بلوک معمولی | ۲۶۰–۲۹۰ | ۸–۹ متر | ۱۲۰–۱۶۰ | ۹۸۰,۰۰۰ – ۱,۱۵۰,۰۰۰ | ۱۸–۲۲ | متوسط |
| کوبیاکس | ۲۱۵–۲۴۵ | ۱۲–۱۴ متر | ۸۰–۱۱۰ | ۱,۵۵۰,۰۰۰ – ۱,۸۵۰,۰۰۰ | ۱۶–۱۹ | خوب |
| یوبوت | ۱۹۵–۲۲۵ | ۱۳–۱۵ متر | ۱۰۰–۱۴۰ | ۱,۴۸۰,۰۰۰ – ۱,۷۲۰,۰۰۰ | ۱۵–۱۸ | عالی |
| پیش تنیده | ۲۳۰–۲۷۰ | ۱۴–۱۸ متر | ۹۰–۱۳۰ | ۱,۶۵۰,۰۰۰ – ۲,۱۰۰,۰۰۰ | ۲۰–۲۵ | عالی |
| عرشه فولادی | ۲۸۰–۳۳۰ | ۱۰–۱۲ متر | ۲۵۰–۳۵۰ | ۱,۳۸۰,۰۰۰ – ۱,۶۵۰,۰۰۰ | ۱۲–۱۵ | ضعیف |
| وافل غیرماندگار | ۱۷۵–۲۰۵ | ۱۰–۱۷.۵ متر | ۱۸۰–۲۶۰ | ۱,۲۹۰,۰۰۰ – ۱,۶۸۰,۰۰۰ | ۱۴–۱۷ | فوقالعاده |
نتیجه: سقف وافل در ۹۰٪ پروژهها ارزانترین گزینه برای دهانه بالای ۱۰ متر است.
قیمت تقریبی سقف وافل با اجرا
| دهانه (متر) | ضخامت دال (cm) | قیمت مواد + دستمزد + قالب + حمل (تومان/مترمربع) | قیمت کل با احتساب ۱۲٪ سود پیمانکار |
|---|---|---|---|
| ۸×۸ | ۳۰–۳۲ | ۱,۲۹۰,۰۰۰ | ۱,۴۴۵,۰۰۰ |
| ۱۰×۱۰ | ۳۴–۳۶ | ۱,۳۸۰,۰۰۰ | ۱,۵۴۵,۰۰۰ |
| ۱۲×۱۲ | ۳۸–۴۰ | ۱,۴۸۰,۰۰۰ | ۱,۶۵۸,۰۰۰ |
| ۱۴×۱۴ | ۴۲–۴۵ | ۱,۵۸۰,۰۰۰ | ۱,۷۷۰,۰۰۰ |
| ۱۶–۱۷.۵ | ۴۸–۵۵ | ۱,۶۴۰,۰۰۰ – ۱,۶۸۰,۰۰۰ | ۱,۸۳۵,۰۰۰ – ۱,۸۸۵,۰۰۰ |
نکته مهم: این قیمتها شامل قالب پلیپروپیلن درجه یک نوآور، میلگرد ۱۴–۱۶ آجدار، بتن C30 و دستمزد اکیپ حرفهای البرز قالب است.
مراحل اجرای سقف وافل (گامبهگام و فنی)

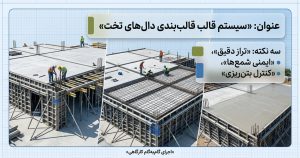

اجرای سقف وافل نیازمند دقت و تجهیزات مناسب است. کیفیت نهایی سقف (بهویژه اگر قرار است اکسپوز بماند) مستقیماً به کیفیت قالببندی و زیرسازی بستگی دارد.
مرحله اول: شمعبندی و زیرسازی (Shoring)
این مهمترین بخش برای ایمنی حین اجراست. بسته به ارتفاع سقف و وزن بتن، استراتژی زیرسازی متفاوت است:
- برای ارتفاعهای معمولی (تا ۳.۵ متر): معمولاً از جکهای سقفی استفاده میشود. این جکها باید توانایی تحمل بار وارده را داشته باشند. اگر به دنبال تجهیزات باکیفیت هستید، استفاده از یک جک سقفی استاندارد و سالم (یا جک صلیبی برای نگهداری پروفیلها) ضروری است.
- برای ارتفاعهای زیاد و بارهای سنگین: در پروژههای عظیم یا سقفهای با ارتفاع بلند (مثل لابیها یا پاساژها)، جکهای معمولی خطرناک هستند. در این شرایط، باید از سیستمهای اسکافولدینگ استفاده کرد. انواع داربست مدولار (مانند داربست مثلثی یا چکشی) بهترین گزینه برای ایجاد یک تکیهگاه صلب و ایمن هستند که سرعت اجرا را نیز بالا میبرند.
مرحله دوم: شاسیکشی (قوطیکشی)
پس از نصب جکها یا داربست، پروفیلهای فلزی (قوطی یا لوله) روی آنها قرار میگیرند. در سیستم وافل دوطرفه، معمولاً شاسیکشی به صورت شبکهای انجام میشود تا قالبها به راحتی روی آنها سوار شوند.
مرحله سوم: چیدمان قالبهای وافل
قالبها طبق نقشه محاسباتی روی شاسیها چیده میشوند. در سیستمهای جدید قفلدار (که ما در البرز قالب عرضه میکنیم)، قالبها با پین و گوه به هم متصل میشوند که از جابجایی آنها هنگام بتنریزی جلوگیری میکند و خطوط بتن را کاملاً گونیا در میآورد.
مرحله چهارم: آرماتوربندی
برخلاف تیرچه بلوک که از تیرچه آماده استفاده میشود، در وافل تمام آرماتورها (سنجاقیها، میلگردهای اصلی و حرارتی) در محل پروژه بافته میشوند. این یعنی اتصال صددرصدی و یکپارچگی سازه.
مرحله پنجم: بتنریزی و ویبره
بتنریزی به صورت یکپارچه انجام میشود. نکته حیاتی در اینجا، ویبره زدن صحیح است تا بتن به تمام خلل و فرجِ فضای بین قالبها نفوذ کند و سطح نهایی (پس از باز کردن قالب) کرمو نشود.
مرحله ششم: باز کردن قالبها (Demolding)
پس از گیرش بتن و رسیدن به مقاومت لازم، قالبها باز میشوند. به دلیل جنس پلاستیک کامپوزیت (پلیپروپیلن)، بتن به قالب نمیچسبد و سطح نهایی بسیار صاف و صیقلی خواهد بود.
تحلیل اقتصادی: آیا سقف وافل واقعاً بهصرفه است؟
بسیاری از کارفرمایان در نگاه اول فکر میکنند وافل گران است. اما بیایید هزینه نهایی سازه را بررسی کنیم، نه فقط قیمت قالب را.
- کاهش مصرف میلگرد و بتن: به دلیل حذف بتن ناکارآمد و کاهش وزن مرده، نیروهای لرزهای کاهش یافته و در نتیجه اسکلت و فونداسیون سبکتر طراحی میشوند.
- حذف تیرچههای پیشساخته: شما دیگر پولی بابت ساخت تیرچه و حمل آن نمیدهید.
- چندبار مصرف بودن قالب: شما یک بار قالب وافل میخرید و میتوانید در ۵۰ سقف مختلف از آن استفاده کنید. حتی پس از پایان پروژه میتوانید آنها را به عنوان دست دوم بفروشید (بازگشت سرمایه).
- سرعت اجرا: حذف مراحل جوشکاری تیرچه و نصب یونولیت و همچنین امکان بتنریزی سریع با پمپ، سرعت پروژه را بالا میبرد.
مزایا و معایب سقف وافل (نگاه صادقانه)
برای تصمیمگیری درست، باید هر دو روی سکه را ببینید.
مزایا:

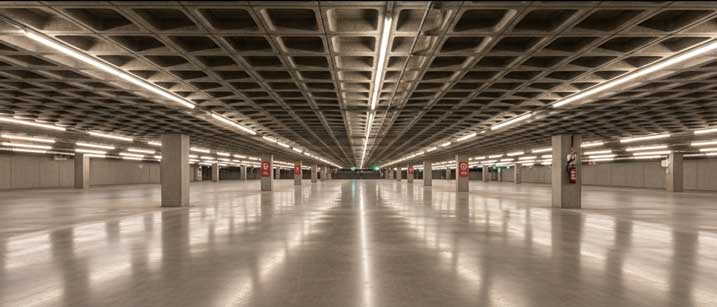

- انعطاف معماری: حذف ستونها دست معمار را برای طراحی پلان پارکینگ و مشاعات باز میگذارد.
- ایمنی در آتشسوزی: برخلاف یونولیت که دود سمی تولید میکند و باعث گسترش آتش میشود، وافل کاملاً نسوز است.
- عایق صوت و حرارت: حفرههای هوایی ایجاد شده در زیر سقف، نقش عایق را بازی میکنند (بهتر از سقفهای توپر).

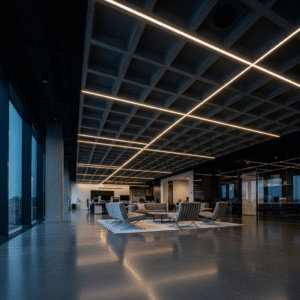

- نمای اکسپوز: میتوان با نورپردازی داخل حفرههای وافل، نمایی مدرن و جذاب ایجاد کرد و هزینه سقف کاذب را حذف نمود.
معایب:
- نیاز به تیم تخصصی: اجرای وافل (خصوصاً زیرسازی با انواع داربست مدولار و چیدمان) نیاز به پیمانکار مجرب دارد و نمیتوان آن را به اکیپهای سنتی تیرچه بلوک سپرد.
- هزینه اولیه ابزار: خرید قالب و جک شاید در ابتدای کار هزینه بر به نظر برسد (که البته با اجاره یا فروش مجدد جبران میشود).
مقایسه سقف وافل با یوبوت و کوبیاکس
| ویژگی | سقف وافل | یوبوت / کوبیاکس |
|---|---|---|
| وضعیت قالب | غیر ماندگار (باز میشود) | ماندگار (دفن در بتن) |
| هزینه قالب | سرمایهگذاری (قابل فروش) | هزینه مصرفی (از دست میرود) |
| وزن سقف | سبکتر | سنگینتر (به دلیل بتن زیرین) |
| کیفیت بتن | قابل مشاهده و رصد | غیر قابل دیدن (ریسک کرموشدگی داخلی) |
| تعمیرات | آسان (تاسیسات در دسترس) | سخت |
سوالات متداول (FAQ)
در ادامه به برخی از پرتکرارترین سوالات شما که حاصل تجربیات ما در البرز قالب است پاسخ میدهیم:
آیا سقف وافل لرزش دارد؟
خیر. اگر طراحی طبق ضوابط آییننامه انجام شود و ضخامت دال و ابعاد قالب درست انتخاب شود، وافل صلبیت بسیار بالایی دارد و برخلاف سقفهای عرشه فولادی، لرزشی حس نخواهید کرد.
حداکثر دهانه سقف وافل چقدر است؟
در سیستم وافل دوطرفه میتوان دهانههایی تا ۱۶ یا ۱۷ متر را به راحتی و با ضخامت سقف معقول اجرا کرد.
آیا سقف وافل مورد تایید نظام مهندسی است؟
بله، کاملاً. سقف وافل در مباحث مقررات ملی ساختمان و آییننامههای بینالمللی (مانند ACI آمریکا) به رسمیت شناخته شده و ضوابط مشخصی دارد.
برای زیرسازی سقف وافل در ارتفاع ۴.۵ متر از چه چیزی استفاده کنیم؟
برای ارتفاعهای بالای ۳.۵ متر، استفاده از جک سقفی معمولی توصیه نمیشود (خطر کمانش). در این موارد حتماً باید از اسکافولد یا همان انواع داربست مدولار استفاده کنید تا پایداری سقف هنگام بتنریزی تضمین شود.
تفاوت قیمت تمام شده وافل با تیرچه چقدر است؟
شاید در دهانههای کوچک (زیر ۶ متر) تیرچه ارزانتر به نظر برسد، اما در دهانههای بالای ۸ متر، وافل به دلیل حذف ستون و کاهش میلگرد، قطعاً اقتصادیتر است.
نتیجهگیری: چرا البرز قالب؟
انتخاب سیستم سقف، یکی از مهمترین تصمیمات در طول عمر یک پروژه است. سقف وافل با ترکیب زیبایی، استحکام و صرفه اقتصادی، گزینهای برنده برای ساختمانهای مدرن است. اما کیفیت اجرا در گرو کیفیت تجهیزات است.
مجموعه البرز قالب با تولید انواع قالبهای پلیمری وافل (با گارانتی شکست)، انواع جکهای صلیبی و سیستمهای داربست مدولار، کنار شماست تا سازهای ایمن و بهینه بسازید. ما فقط فروشنده نیستیم؛ مشاور فنی شما در تمام مراحل اجرا هستیم.
برای مشاوره رایگان، استعلام قیمت روز قالبها و دریافت برآورد هزینه پروژه خود، همین حالا با کارشناسان ما تماس بگیرید.
تکنولوژی ساخت را با البرز قالب تجربه کنید.
