قوالب جدران القص: دليل شامل للنصائح الفنية والسلامة وأفضل الممارسات
إذا كنت تعمل في مشروع بناء يتضمن جدران القص، فأنت تعلم بالفعل أن قوالب جدران القص هي واحدة من أكثر المراحل أهمية وحسماً في تنفيذ الهياكل الخرسانية. بعد 20 عاماً من الخبرة في صناعة القوالب مع مجمع البرز قالب، تعلمنا أن حتى الأخطاء الصغيرة في هذه المرحلة يمكن أن تعرض المشروع بأكمله للخطر. في هذا الدليل الشامل، سنستعرض كل شيء عن قوالب جدران القص – من اختيار الألواح المناسبة إلى التدعيم ومعايير HSE للسلامة ونصائح التنفيذ الخالي من العيوب.
عندما قمنا بصب جدار قص بسمك 30 سم في مشروع سكني شمال طهران باستخدام ألواح ألمنيوم 5 مم، وصلت سرعة التركيب إلى 120 متراً مربعاً في اليوم – أي أربعة أضعاف سرعة القوالب الخشبية التقليدية. هذا الفرق الدراماتيكي هو بالضبط ما تغطيه صفحة القوالب الخرسانية بالتفصيل. لكن وراء السرعة، تأتي جودة سطح الخرسانة النهائي وسلامة العمال كأهم العوامل.
١. ما هو جدار القص ولماذا تعد القوالب بالغة الأهمية؟
جدار القص هو عنصر إنشائي مصمم لمقاومة القوى الجانبية – أحمال الزلازل وضغط الرياح. تتراوح سماكة هذه الجدران عادة بين 20 إلى 45 سم وتعمل كعمود فقري للهياكل العالية. لهذا السبب، يجب تنفيذ قوالب جدران القص بدقة المليمتر.
أتذكر مشروعاً في كرج حيث قام مهندس مبتدئ بتركيب القوالب بانحراف قدره 2 سم فقط. اضطررنا إلى هدم الجدار بأكمله وإعادة بنائه. تكلفة هذا الخطأ: حوالي 85 مليون تومان (حوالي 2000 دولار أمريكي). كانت تلك درساً قاسياً: في قوالب جدران القص، لا يمكن قبول أي خطأ.
💡 نصيحة ذهبية: قبل البدء في قوالب جدران القص، تحقق دائماً من مخطط حديد التسليح والمحاور باستخدام مستوى ليزر أو محطة رصد كاملة. حتى انحراف 5 مم يمكن أن يزيح محور الهيكل بأكمله ويسبب مشاكل في الامتثال.
١.١ أنواع جدران القص
تنقسم جدران القص إلى ثلاث فئات رئيسية: جدران القص الخرسانية المسلحة التقليدية، جدران القص ذات الفتحات (لتمديدات MEP)، وجدران القص المركبة (التي تجمع بين الخرسانة والفولاذ). في المشاريع السكنية، النوع الأول هو الأكثر شيوعاً، لكن في الأبراج العالية، أصبحت الجدران المركبة شائعة بشكل متزايد.
كل نوع يتطلب نهجاً مختلفاً للقوالب. على سبيل المثال، جدران القص ذات الفتحات تحتاج إلى قوالب ثانوية أصغر حول الفتحات لمنع الخرسانة من التدفق إلى تلك المساحات أثناء الصب. هذه التفاصيل التقنية مغطاة بشكل شامل في دليل الإسمنت في البناء.
٢. اختيار اللوح المناسب لقوالب جدار القص
تأتي ألواح قوالب جدار القص بثلاث مواد رئيسية: الفولاذ والألمنيوم والبلاستيك. لكل منها مزايا وقيود فريدة، قمنا بمقارنتها في الجدول أدناه.
| الميزة | لوح فولاذي | لوح ألمنيوم | لوح بلاستيكي |
|---|---|---|---|
| الوزن لكل م² | 35-45 كجم | 18-25 كجم | 8-12 كجم |
| دورات إعادة الاستخدام | 150-200 | 200-300 | 50-100 |
| سرعة التركيب | متوسطة | عالية | عالية جداً |
| جودة سطح الخرسانة | ممتازة | ممتازة | جيدة |
| السعر الأولي لكل م² | 25-35 دولار | 40-55 دولار | 20-28 دولار |
| التكلفة طويلة الأجل | منخفضة | منخفضة جداً | متوسطة |
| مقاومة الرطوبة | عالية | عالية | متوسطة |
| مناسب للأبراج العالية | نعم | نعم | لا |
ℹ️ insight فني: بالنسبة للمشاريع العالية فوق 10 طوابق، ألواح الألمنيوم هي الخيار الأمثل. فهي تجمع بين البناء الخفيف الوزن مع مقاومة فائقة للتآكل وتركيب أسرع. أما بالنسبة للمشاريع الأصغر، فتوفر الألواح البلاستيكية أفضل فعالية من حيث التكلفة.
٢.١ سماكة الصفائح وتأثيرها على الجودة
تعد سماكة صفائح اللوح من أهم عوامل الاختيار. صفائح 5 مم هي الحد الأدنى القياسي لجدران القص، لكن للصبات الكبيرة الحجم، يوصى بصفائح 6 مم أو حتى 8 مم. تقلل الصفائح الأكثر سماكة من التشوه تحت ضغط الخرسانة.
في مصنع مجمع البرز قالب، ننتج صفائح قياسية 5 مم للألواح بأحجام 50×100 و 120×120 سم. توفر هذه السماكة التوازن الأمثل بين الوزن والقوة الهيكلية. للمشاريع الخاصة مثل جدران القص في حمامات السباحة، يوصى بصفائح 8 مم مع دعم أثقل.
٢.٢ حافة اللوح ودورها في الإحكام
تأتي حواف الألواح بنوعين قياسيين: 5 سم للألواح المعدنية و 8 سم للألواح البلاستيكية. تلعب الحافة دوراً رئيسياً في إحكام الوصلات ومنع تسرب عجينة الأسمنت. المحاذاة الصحيحة للحافة أمر بالغ الأهمية لتحقيق أسطح خرسانية ناعمة وخالية من العيوب.
٣. الأدوات والوصلات الأساسية لقوالب جدار القص
يتطلب تنفيذ قوالب جدار القص بشكل صحيح مجموعة محددة من الأدوات والمكونات. تعمل هذه العناصر معاً كنظام متكامل، يلعب كل منها دوراً حيوياً.
- البراغي الكاملة التسنين: لربط جانبي القوالب ومقاومة ضغط الخرسانة. الأحجام القياسية 16 مم و 20 مم.
- أشرطة القوالب (قضبان الربط): بديل للبراغي عندما لا تريد ترك ثقوب في الخرسانة. العرض 28 مم، السماكة 2 مم.
- الصواميل المجنحة (خروسكي): لشد البراغي على الألواح. متوفرة بأحجام 16 مم و 20 مم.
- حشوات الكأس: لتوزيع الضغط بالتساوي على الألواح ومنع تلف السطح.
- حشوات الأنبوبين: لتعزيز نقاط الاتصال وزيادة مقاومة الضغط.
- المسامير والوتد: للاتصال السريع بين الألواح بدون براغي أو صواميل.
⚠️ تحذير السلامة: استخدام براغي وأشرطة رديئة الجودة هو أحد أكثر الأسباب شيوعاً لانهيار القوالب أثناء صب الخرسانة. استخدم دائماً منتجات معتمدة ومختبرة. السعر المنخفض لا يعني دائماً التوفير – قد يعني الكارثة.
٣.١ حساب عدد البراغي لكل متر مربع
لجدار قص بسماكة 30 سم وارتفاع 3 أمتار، يلزم في المتوسط برغيان لكل متر مربع. ومع ذلك، إذا تجاوز الارتفاع 3.5 متر، يجب زيادة عدد البراغي إلى 3 لكل متر مربع. يعتمد هذا الحساب على الضغط الهيدروستاتيكي للخرسانة الطازجة.
في مشروع برج من 20 طابقاً في طهران بجدران 40 سم وارتفاع 4 أمتار، استخدمنا 4 براغي لكل متر مربع. أدت هذه الكثافة العالية إلى جعل خطر الانهيار صفراً. نعم، زادت تكاليف البراغي بنسبة 18٪، لكن السلامة تفوز دائماً في النهاية.
٤. تنفيذ قوالب جدار القص خطوة بخطوة
يتبع تنفيذ قوالب جدار القص عملية دقيقة من 10 خطوات. اتباع هذا التسلسل هو مفتاح نجاح المشروع.
٤.١ الخطوة الأولى: تحضير السطح والتحكم في المحاور
قبل أي شيء آخر، يجب أن يكون السطح أسفل الجدار نظيفاً تماماً ومستوياً. أي حطام أو تربة أو حتى قطعة خشب صغيرة يمكن أن تسبب تسرب عجينة الأسمنت وتخلق فراغات في الجدار. يجب التحكم في المحاور باستخدام مستوى ليزر أو محطة رصد كاملة.
💡 نصيحة تنفيذية: بالنسبة للمشاريع الكبيرة، يوصى بشدة باستخدام محطة رصد كاملة. تصل دقتها إلى 2 مم على 100 متر وتسرع العمل بشكل كبير.
٤.٢ الخطوة الثانية: تركيب حديد التسليح وألواح التوصيل
بعد التحضير، حان وقت تركيب حديد التسليح. يجب وضع القضبان العمودية والأفقية وفقاً للرسومات مع غطاء خرساني مناسب (2.5 سم كحد أدنى). يجب أيضاً وضع ألواح التوصيل في مواقعها المحددة.
٤.٣ الخطوة الثالثة: تركيب جانب واحد من الألواح
يبدأ تركيب الألواح من جانب واحد. يجب أن تكون الألواح مستوية تماماً عمودياً وأفقياً. يتم التحكم في المسافة بين الألواح باستخدام الفواصل لضمان سماكة الجدار الدقيقة وفقاً للرسومات.
٤.٤ الخطوة الرابعة: تركيب البراغي والأشرطة
توضع البراغي مسبقاً داخل القوالب وتُشد بالصواميل المجنحة من الجانب الآخر للجدار. تُستخدم أشرطة القوالب بدلاً من البراغي عندما تريد تجنب ترك ثقوب في الخرسانة.
٤.٥ الخطوة الخامسة: تركيب الجانب الآخر من الألواح
توضع ألواح الجانب الآخر بعد تركيب البراغي. في هذه المرحلة، يجب الحرص على ضمان محاذاة الألواح بشكل مثالي مقابل بعضها البعض.
٥. سلامة HSE في قوالب جدار القص
تعد السلامة في قوالب جدار القص أهم من سرعة التنفيذ. يمكن لحادث صغير أن يوقف المشروع بأكمله ويسبب خسائر بشرية ومالية لا يمكن تعويضها.
٥.١ سلامة العمال الشخصية
يجب على كل عامل استخدام خوذة وأحذية وقفازات وحزام أمان. فوق ارتفاع 2 متر، يعد تركيب السقالات وشبكات السلامة إلزامياً. في مشاريع مجمع البرز قالب، يعد تدريب سلامة HSE مطلوباً قبل بدء أي مشروع.
⚠️ تحذير جاد: في عام 2023، كانت 12٪ من حوادث مواقع البناء في إيران مرتبطة بانهيار القوالب. تُظهر هذه الإحصائية المقلقة أن الامتثال للسلامة ليس خياراً – إنه ضرورة مطلقة.
٥.٢ السلامة الهيكلية للقوالب
يجب فحص القوالب بانتظام. يجب استبدال أي لوح تالف أو شريط صدئ أو برغي مثني قبل الاستخدام. يجب أن تتطابق القدرة على تحمل الأحمال للقوالب مع ضغط الخرسانة.
يتبع حساب الضغط الجانبي للخرسانة الطازجة صيغة ACI 347. تتنبأ هذه الصيغة بضغط أقصى يبلغ 98 كيلو نيوتن لكل متر مربع للخرسانة ذات هبوط 15 سم عند 20 درجة مئوية. عملياً، نعمل عادةً بمعامل أمان 1.5.
٥.٣ إدارة المخاطر في الموقع
قبل كل وردية عمل، يجب عقد اجتماع سلامة صندوق الأدوات. يجب تحديد المخاطر اليومية وتحديد الإجراءات الوقائية. يجب ترسيخ ثقافة السلامة هذه على جميع مستويات موقع البناء.
٦. النصائح الذهبية والأخطاء الشائعة في قوالب جدار القص
على مدار سنوات من الخبرة، قمنا بتجميع قائمة بالأخطاء الشائعة والنصائح الذهبية التي نشاركها أدناه.
٦.١ خمسة أخطاء شائعة
الخطأ الأول: عدم استخدام فواصل كافية بين الألواح. يغير هذا سماكة الجدار وبالتالي يغير معامل أمان الهيكل.
الخطأ الثاني: عدم شد صواميل البراغي بشكل كافٍ. يتسبب هذا في فتح القوالب تحت الضغط أثناء صب الخرسانة.
الخطأ الثالث: تشحيم القوالب بشكل غير صحيح. بدون الزيت المناسب، تلتصق القوالب بالخرسانة ويصبح الإزالة صعباً للغاية.
الخطأ الرابع: تركيب القوالب قبل اكتمال تركيب حديد التسليح. يتسبب هذا في وضع قضبان الحديد في مواقع غير صحيحة.
الخطأ الخامس: عدم استخدام سقالات مناسبة. على ارتفاع، لا يستطيع العمال العمل بشكل صحيح ويزداد خطر السقوط بشكل كبير.

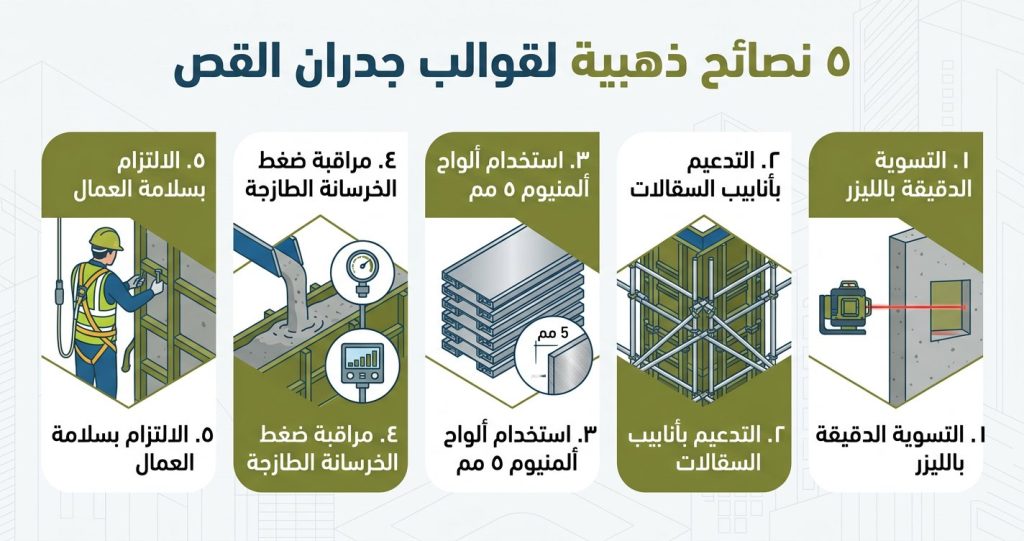

٦.٢ خمس نصائح ذهبية للتنفيذ الخالي من العيوب
أولاً، قم دائماً بإجراء فحص نهائي مدته 30 دقيقة للقوالب بأكملها قبل الصب. ثانياً، ابدأ الصب من جانب واحد لتوزيع الضغط بالتساوي. ثالثاً، استخدم هزازات بقطر مناسب للمسافة بين قضبان الحديد.
رابعاً، راقب درجة حرارة الخرسانة. فوق 30 درجة مئوية، تتماسك الخرسانة بشكل أسرع وتمارس ضغطاً أقل على القوالب. خامساً، في نهاية كل وردية، نظف القوالب وشحمها لتكون جاهزة للدورة التالية.
٧. التحليل الاقتصادي لقوالب جدار القص
تمثل تكاليف قوالب جدار القص عادةً 15 إلى 25٪ من إجمالي التكلفة الهيكلية. يبرز هذا الرقم أهمية تحسين هذه المرحلة.
٧.١ المقارنة الاقتصادية لثلاثة أنواع من الألواح
لمشروع جدار قص بمساحة 1000 م²، تكشف المقارنة الاقتصادية عن نتائج مثيرة للاهتمام. تتميز الألواح الفولاذية باستثمار أولي أعلى لكنها أكثر اقتصادية على المدى الطويل بسبب ارتفاع عدد الدورات. توفر ألواح الألمنيوم أفضل توازن بين السعر والمتانة.
ℹ️ حساب دقيق: لمشروع 1000 م² مع 50 دورة إعادة استخدام، تبلغ تكلفة الدورة الواحدة لألواح الألمنيوم حوالي 1.5 دولار، بينما تبلغ تكلفة الألواح الفولاذية 1 دولار لكل دورة والألواح البلاستيكية 0.7 دولار. ومع ذلك، توفر ألواح الألمنيوم جودة سطح خرسانية فائقة.
٧.٢ العائد على الاستثمار في شراء القوالب المستعملة
يمكن لشراء ألواح مستعملة عالية الجودة أن يوفر حتى 40٪ من التكاليف. يقدم مجمع البرز قالب مجموعة واسعة من المنتجات الجديدة والمستعملة بأسعار تنافسية.
٨. الملخص النهائي والتوصيات المتخصصة
قوالب جدار القص هي مزيج من العلم والخبرة والدقة. لا يمكن تجاهل أي من هذه العناصر الثلاثة. اختيار الألواح المناسبة، واستخدام الأدوات القياسية، واتباع خطوات التنفيذ بدقة، والالتزام بسلامة HSE هي الركائز الأربع للنجاح في هذا العمل.
إذا كنت تواجه تحديات محددة في مشروعك، فإن الفريق الفني لمجمع البرز قالب مستعد لتقديم استشارات متخصصة. مع أكثر من 20 عاماً من الخبرة في إنتاج وتنفيذ القوالب، يمكننا اقتراح أفضل حل لمشروعك.
الأسئلة الشائعة حول قوالب جدران القص
١. ما هي أفضل سماكة صفائح لألواح قوالب جدار القص؟
٢. كم عدد البراغي لكل متر مربع اللازمة لقوالب جدار القص؟
٣. متى يجب استخدام أشرطة القوالب بدلاً من البراغي؟
٤. هل يمكن تنفيذ قوالب جدار القص في الشتاء؟
٥. ما هي عمر الخدمة لألواح الألمنيوم؟
٦. كيف تمنع تسرب عجينة الأسمنت؟
