Tünel Kalıp: Hızlı ve Dayanıklı İnşaat Çözümü

Neden Tünel Kalıp Modern İnşaat İçin Akıllı Bir Seçim?

Tünel kalıp, aynı zamanda tünel kalıp sistemi olarak da bilinir, inşaat sektöründeki en gelişmiş beton kalıp çözümlerinden biridir. Duvar ve döşemelerin aynı anda dökülmesini sağlayarak projelerinize eşsiz hız, kalite ve maliyet verimliliği sunar. Toplu konut, hastane, otel ve köprü veya metro istasyonları gibi büyük altyapı projeleri için ideal olan tünel kalıp, inşaat süresini %50’ye kadar, ince işleri ise %60’a kadar azaltır. Bu sistem yalnızca maliyetleri düşürmekle kalmaz, aynı zamanda deprem ve yangına karşı olağanüstü direnç sağlar.

Alborz Ghaleb’in bu kapsamlı rehberinde, tünel kalıp hakkında her şeyi ele alıyoruz: tanımı, avantajları, uygulama süreçleri, kullanım alanları ve satın alma ipuçları. İnşaat projelerinizi hızlandırmak istiyorsanız, bu makale tam size göre. Diğer kalıp sistemleri hakkında daha fazla bilgi için modüler metal beton kalıp sayfamızı ziyaret edin.

Projenizi dönüştürmeye hazır mısınız? Alborz Ghaleb ile Bugün İletişime Geçin!

Tünel Kalıp Nedir?

Tanım ve Konsept

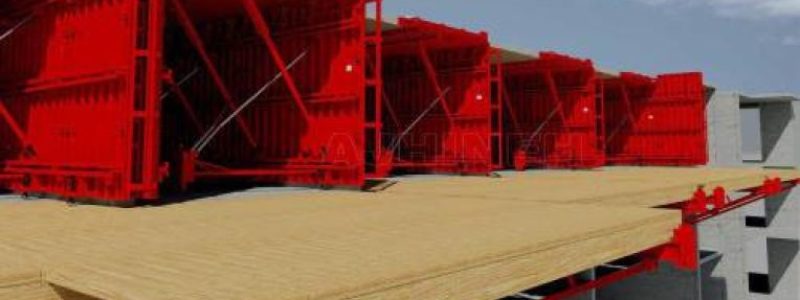

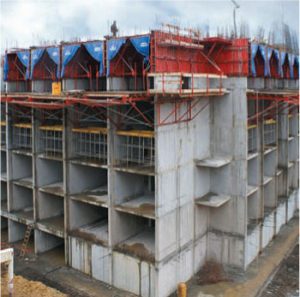

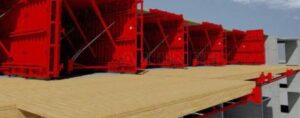

Tünel kalıp, büyük ölçekli inşaat projelerinde duvar ve döşemelerin kesintisiz beton dökümü için tasarlanmış metal veya kompozit bazlı bir kalıp sistemidir. Hücresel (tünel benzeri) yapılar oluşturarak birden fazla yapısal bileşenin hızlı ve eş zamanlı uygulanmasını sağlar. Parça parça monte edilen geleneksel kalıpların aksine, tünel kalıp entegre bir sistemdir ve tek bir 24 saatlik döngüde bütün bir konut birimi veya büyük bir yapısal bölüm dökülebilir.

Tekrarlayan ve düzenli tasarımı, benzer planlara sahip toplu konut projeleri için mükemmeldir. Daha fazla esneklik gerektiren projeler için modüler metal kalıp sistemimizi inceleyin.

Tarihçe ve Evrim

Tünel kalıp, 1960’larda Avrupa’da toplu konut ihtiyaçlarını karşılamak için geliştirildi. Daha hızlı ve maliyet etkin inşaat taleplerini karşılamak üzere evrilen bu sistem, son yıllarda İran’da da büyük popülerlik kazandı. Alborz Ghaleb gibi şirketler, ISO 9001 ve DIN gibi uluslararası standartlara uygun tünel kalıp çözümleri sunarak bu teknolojinin yaygınlaşmasında önemli bir rol oynadı. Kalıp ekipmanlarımız hakkında daha fazla bilgi için iskele sistemleri sayfamızı ziyaret edin.

Tünel Kalıp’ın Avantajları ve Sınırlamaları

Başlıca Avantajlar

Eşsiz Hız: 24 saatlik döngüler, inşaat süresini %50’ye kadar azaltır.
Üstün Beton Yüzey: Pürüzsüz ve düzgün yüzeyler, ince iş ihtiyacını %60’a kadar düşürür.
Maliyet Tasarrufu: Donatı kullanımını %30, işçilik ve malzeme maliyetlerini azaltır.
Deprem ve Yangın Direnci: Bütünleşik yapılar, sismik ve yangın tehlikelerine karşı yüksek direnç sağlar.
Yüksek Dayanıklılık: Metal tünel kalıplar, uygun bakımla 800 kez kullanılabilir.

Daha hafif sistemlerle karşılaştırmak için plastik beton kalıp sayfamızı ziyaret edin.

Sınırlamalar

Yüksek Başlangıç Maliyeti: ST52 çelik ve karmaşık ekipmanlar, ilk maliyetleri artırır.
Nitelikli İş Gücü Gereksinimi: Kurulum için eğitimli işçiler ve vinçler gerekir.
Tasarım Kısıtlamaları: Karmaşık veya tekrarlanmayan planlar için modüler metal kalıp kadar esnek değildir.

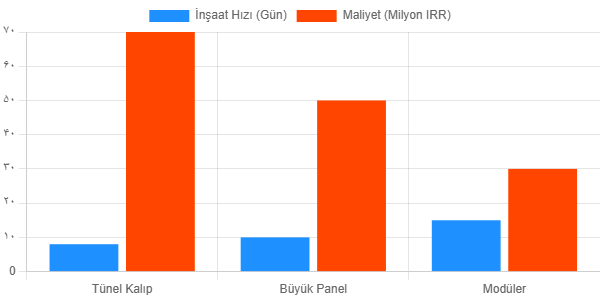

Tünel Kalıp ile Diğer Sistemlerin Karşılaştırması

Tünel kalıp’ın avantajlarını daha iyi anlamak için diğer yaygın kalıp sistemleriyle karşılaştıralım:

Özellik	Tünel Kalıp	Büyük Panel Kalıp	Modüler Kalıp
İnşaat Hızı	Çok Yüksek (24 saatlik döngüler)	Yüksek	Orta
Başlangıç Maliyeti	Yüksek	Yüksek	Düşük
Beton Yüzey Kalitesi	Mükemmel (İnce İş Yok)	Mükemmel	Orta
Tasarım Esnekliği	Düşük (Tekrarlayan Planlar)	Orta	Yüksek
Kalıp Ağırlığı	2–8 ton	1.5–7.5 ton	55 kg
Uygulamalar	Toplu Konut	Büyük Projeler	Küçük ve Orta Ölçekli Projeler

Tünel kalıp, tekrarlayan planlara sahip toplu konut projelerinde rakipsizdir; küçük projeler için ise modüler kalıp veya büyük panel kalıp daha uygun olabilir.

Tünel Kalıp’ın Bileşenleri

Tünel kalıp sistemi, her biri kritik bir rol oynayan çeşitli bileşenlerden oluşur:

Ana Paneller: ST52 çelik levhalar (3–5 mm kalınlık, 2–8 ton) duvar ve döşeme için.
Braketler: Panelleri bağlar ve beton basıncına dayanır.
Betona Atış Boruları: Betonu kalıba yönlendirir.
Ayar Krikoları: 0.1° hassasiyetle yatay ve dikey hizalama sağlar.
Orta Cıvatalar: Döküm sırasında panellerin açılmasını önler.
Modüler İskele: Yüksek seviyelerde panel hareketini kolaylaştırır.
Aksesuarlar: Kelepçeler, pimler ve kaldırma kancaları.
Bağlantı Cıvataları: Beton basıncına karşı panelleri sabitler.
Hizalama Krikoları: Kalıp dikeyliğini ayarlar.
Tabanlar ve Pimler: Sistem stabilitesini artırır.
Kaldırma Kancaları: 10 tona kadar panel taşımak için vinçle kullanılır.

Panellerin kolay taşınması için iskele sistemleri kullanın.

Tünel Kalıp Tasarım ve Uygulama Süreci

Tasarım

Tasarım, AutoCAD veya Tekla gibi yazılımlarla yapılır; betonun hidrostatik basıncı (25–30 kN/m²) ve yapısal boyutlar hesaplanır. Kapı, pencere ve tesisat için hazır açıklıklar dahil edilir.

Üretim

Metal paneller, CO2 kaynağı ve ST52 çelik kullanılarak, ISO 9001 ve ACI 347 standartlarına uygun üretilir. Özel projeler için polimer paneller enjeksiyon kalıplama ile yapılır.

Uygulama Adımları

Planlama: Mimari planlar hazırlanır ve açıklıklar belirlenir.
Şantiye Hazırlığı: Temel 5 mm hassasiyetle düzlenir ve ayar krikoları kurulur.
Panel Kurulumu: Paneller 10 ton kapasiteli vinçle taşınır ve braketlerle sabitlenir.
Donatı Yerleştirme: Tasarıma uygun standart donatılar (ör. AIII) yerleştirilir.
Beton Dökümü: C30 veya C40 beton, vibratörlerle sıkıştırılarak dökülür.
Kalıp Sökümü: İlk sertleşme sonrası (24–48 saat) paneller çıkarılır.
Yer Değiştirme: Paneller kaldırma kancalarıyla üst katlara taşınır.
Kalite Kontrolü: Duvar hizalaması ve yüzey kalitesi kontrol edilir.

Kurulum güvenliği için iskele sistemleri kullanın.

Tünel Kalıp Uygulamaları

Hızı ve kalitesi nedeniyle tünel kalıp çeşitli projelerde kullanılır:

Toplu Konut: Tahran ve Meşhed gibi şehirlerdeki konut kuleleri.
Ticari Projeler: Oteller, alışveriş merkezleri, ofis binaları.
Endüstriyel Altyapı: Köprüler, barajlar, metro istasyonları.
Hastane ve Okullar: Yüksek sismik direnç gerektiren yapılar.

Daha küçük projeler için modüler metal kalıp uygun bir alternatiftir.

Tünel Kalıp Proje Maliyetlerini Nasıl Düşürür?

Tünel kalıp, şu yollarla maliyetleri önemli ölçüde azaltır:

%50 Zaman Tasarrufu: 24 saatlik döngüler projeyi erken tamamlar.
%60 İnce İş Tasarrufu: Pürüzsüz yüzeyler sıva ihtiyacını ortadan kaldırır.
%30 Donatı Azaltımı: Optimize edilmiş hücresel yapı tasarımı.
Kalıp Dayanıklılığı: 800 döngüye kadar tekrar kullanılabilir.

Daha ekonomik seçenekler için plastik kalıp sistemleri sayfamızı ziyaret edin.

Tünel Kalıp Satın Alma İpuçları

Yüksek kaliteli tünel kalıp seçmek için:

Malzeme Kalitesi: DIN veya ASTM standartlarına uygun ST52 çelik levhalar (3–5 mm).
Aksesuarlar: Galvanizli braketler, cıvatalar ve krikolar.
Özelleştirme: Projeye özel esnek paneller.
Teknik Destek: Alborz Ghaleb gibi firmalardan danışmanlık ve eğitim.
Fiyat ve Garanti: Kalite ve satış sonrası hizmetlerle maliyeti karşılaştırın.

Kalıp ekipmanları hakkında daha fazla bilgi için iskele sistemleri sayfamıza göz atın.
