Kaset Döşeme Nedir? (Basit Bir Tanımın Ötesinde)
Kaset döşeme, özel kare veya dikdörtgen kalıpların kullanılmasıyla alt yüzeyi waffle benzeri ızgara bir görünüme sahip olan bir betonarme döşeme türüdür. Ancak buradaki kilit nokta şudur: “Sökülebilir Kalıp”.
Plastik boşluk kalıplarının betonun içinde kalıcı olarak gömüldüğü Cobiax veya U-Boot gibi sistemlerin aksine (yani kelimenin tam anlamıyla toprağa gömülen bir maliyet), kaset döşeme sisteminde kalıplar beton prizini aldıktan sonra sökülür. Bu, kalıpların sonraki katlarda veya tamamen farklı projelerde tekrar kullanılabilmesini sağlar.
Teknik açıdan bu sistem, çekme bölgesindeki (tarafsız eksenin altındaki) verimsiz betonu ortadan kaldırarak yapının zati ağırlığını önemli ölçüde azaltan, ancak bunu yaparken taşıma kapasitesinden ödün vermeyen bir boşluklu döşeme sistemidir.
Waffle Döşeme Tam Olarak Nedir? (Basit Bir Tanımın Ötesinde)
Waffle döşeme, alt yüzeyi özel kare veya dikdörtgen kalıplar kullanılarak oluşturulan waffle benzeri bir ızgara deseni sergileyen betonarme döşeme türüdür. Ancak kritik fark “sökülebilir kalıp” teriminde yatmaktadır.
U-Boot veya Cobiax gibi kalıpların betonun içinde kalıcı olarak gömülü kaldığı sistemlerin aksine (bu da sonsuza kadar gömülmüş bir maliyeti temsil eder), waffle sisteminde kalıplar beton kürdükten sonra sökülür ve sonraki katlar veya tamamen farklı projeler için yeniden kullanılabilir. Bu temel fark, waffle kalıplarını sarf malzemesi yerine akıllı bir yatırıma dönüştürür.
Teknik açıdan bu sistem, çekme bölgelerindeki (nötr eksenin altında) verimsiz betonu ortadan kaldırarak yapısal zati yükü önemli ölçüde azaltan boşluklu bir döşeme olarak işlev görür — yapısal mukavemetten ödün vermeden.
Kaset Döşeme Neden Asmolen Döşemenin Yerini Aldı?
Geleneksel asmolen döşeme sistemi, düşük deprem performansı ve polistiren köpüklerin yangın riski oluşturmasının yanı sıra, açıklık konusunda da sınırlıdır (genellikle en fazla 7 metre). Buna karşılık, kaset döşeme sistemi yerinde dökme ve monolitik nervürler oluşturarak 16 metre ve daha üzeri açıklıkların uygulanmasına olanak tanır.
Kaset Döşeme Çeşitleri: Tek Yönlü mü, Çift Yönlü mü? (Kritik Fark)
Müşteriler için en büyük kafa karışıklıklarından biri bu iki sistem arasındaki farktır. Burada yapılacak yanlış bir seçim, ya bütçenizi boşa harcamanıza ya da yapının güvenliğini riske atmanıza neden olabilir.
1. Tek Yönlü Kaset Döşeme (One-Way Waffle Slab)
Bu sistem, yüklerin tek bir yönde aktarıldığı asmolen döşeme gibi çalışır.
- Uygulama Alanı: Kısa açıklıklar için (8 metreye kadar) idealdir.
- Kalıplar: Genellikle dikdörtgen şekilli ve modüler parçalardan oluşur.
- Avantajı: Hazır kiriş ve polistiren maliyetlerini ortadan kaldırarak tamamen monolitik ve rijit bir beton döşeme oluşturduğu için asmolen döşemeye en iyi alternatiftir.

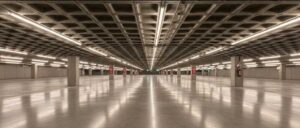

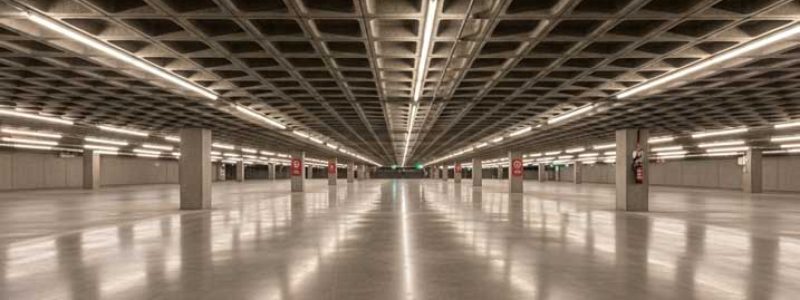

2. Çift Yönlü Kaset Döşeme (Two-Way Waffle Slab)
İşte mühendislik sihrinin gerçekleştiği yer burasıdır. Bu sistemde yükler iki yönde (boyuna ve enine) dağıtılır.
- Uygulama Alanı: Geniş açıklıklar (8 ila 16 metre) ve ara kolonların kaldırılması gereken projeler için mükemmeldir.
- Kalıplar: Kare şekillidir (ör. 60×60, 80×80 veya 90×90 cm).

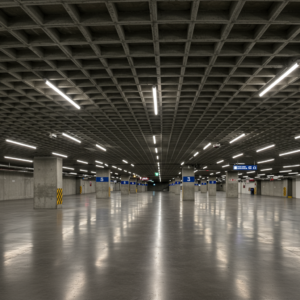

- Avantajı: Otoparklar, salonlar ve lobiler için ideal olan kolonsuz geniş mekanlar yaratır. Ayrıca, göz alıcı bir brüt beton estetiği ve üstün deprem performansı sunar.
Alborz Ghaleb’den Profesyonel İpucu: Akıllıca bir satın alma yapmak ve projenizin gerektirdiği özel teknik özellikleri ve boyut çeşitliliğini görmek için tekrar kullanılabilir kaset döşeme kalıbı sistemlerimizin yer aldığı sayfamızı ziyaret etmenizi şiddetle tavsiye ederiz.
Sökülebilir vs Kalıcı Waffle Kalıp (Müteahhitlerden En Önemli Soru)
| Özellik | Sökülebilir Waffle (Polipropilen) | Kalıcı Waffle (Köpük/Polistiren) |
|---|---|---|
| Nihai Zati Yük | 175-205 kg/m² | 230-270 kg/m² |
| Maksimum Serbest Açıklık | 17,5 metreye kadar | Maksimum 11-12 metre |
| Kurulum Hızı | 180-250 m²/gün (tek ekip) | 90-120 m²/gün |
| Kalıp Maliyeti | 180.000-220.000 Toman (yeniden kullanılabilir) | 450.000-650.000 Toman (kalıcı) |
| Ses ve Isı Yalıtımı | Mükemmel (kapalı boşluklar) | Zayıf (köpük ses emmez) |
| Kalıp Geri Dönüşüm Olanağı | %100 geri dönüştürülebilir ve yeniden satılabilir | Geri dönüştürülemez |
| 2024 Lüks Projelerin %98’inin Tercihi | ✓ | ✗ |
Sonuç: Açıklığınız 9 metreyi aşıyorsa veya lüks bir proje üzerinde çalışıyorsanız → sadece sökülebilir waffle kalıp ekonomik olarak mantıklıdır.
Kapsamlı Karşılaştırma: Waffle Döşeme vs 6 Diğer Yaygın Sistem
(İran Sismik Kodu 2800 ve ACI 318-19’a dayalı)
| Döşeme Sistemi | Zati Yük (kg/m²) | Maks. Serbest Açıklık | Hız (m²/gün) | Toplam Maliyet Kasım 2024 (Toman/m²) | Donatı Tüketimi (kg/m²) | Sismik Performans |
|---|---|---|---|---|---|---|
| Standart Geleneksel | 260-290 | 8-9 m | 120-160 | 980.000-1.150.000 | 18-22 | Orta |
| Cobiax | 215-245 | 12-14 m | 80-110 | 1.550.000-1.850.000 | 16-19 | İyi |
| U-Boot | 195-225 | 13-15 m | 100-140 | 1.480.000-1.720.000 | 15-18 | Mükemmel |
| Öngerilmeli | 230-270 | 14-18 m | 90-130 | 1.650.000-2.100.000 | 20-25 | Mükemmel |
| Çelik Trapez Sac | 280-330 | 10-12 m | 250-350 | 1.380.000-1.650.000 | 12-15 | Zayıf |
| Sökülebilir Waffle | 175-205 | 10-17,5 m | 180-260 | 1.290.000-1.680.000 | 14-17 | Üstün |
Sonuç: Waffle döşemeler, projelerin %90’ında 10 metreyi aşan açıklıklar için en ekonomik seçeneği temsil eder.
Waffle Döşeme Yaklaşık Fiyatları (Uygulama Dahil)
| Açıklık (m) | Döşeme Kalınlığı (cm) | Malzeme + İşçilik + Kalıp + Nakliye (Toman/m²) | Müteahhit %12 Kâr Marjı ile Toplam |
|---|---|---|---|
| 8×8 | 30-32 | 1.290.000 | 1.445.000 |
| 10×10 | 34-36 | 1.380.000 | 1.545.000 |
| 12×12 | 38-40 | 1.480.000 | 1.658.000 |
| 14×14 | 42-45 | 1.580.000 | 1.770.000 |
| 16-17,5 | 48-55 | 1.640.000-1.680.000 | 1.835.000-1.885.000 |
Önemli Not: Bu fiyatlar birinci sınıf polipropilen kalıp, 14-16 mm nervürlü donatı, C30 beton ve Alborz Kalıp’tan profesyonel ekip işçiliğini içermektedir.
Kaset Döşeme Uygulama Süreci (Adım Adım Teknik Rehber)
Kaset döşeme uygulaması, hassasiyet ve doğru ekipman gerektirir. Döşemenin nihai kalitesi (özellikle brüt beton olarak bırakılacaksa) doğrudan kalıp ve destek sisteminin kalitesine bağlıdır.
Adım 1: İskele Kurulumu ve Destekleme (Shoring)
Bu, uygulama sırasındaki güvenlik için en kritik aşamadır. Destekleme stratejisi, tavan yüksekliğine ve beton ağırlığına göre değişir.
- Normal Yükseklikler İçin (3.5 metreye kadar): Yapı genellikle yüksek kaliteli teleskopik demir direkler ağı ile desteklenir. Uygulanan yükü güvenli bir şekilde taşıyabilen, standartlara uygun direklerin kullanılması esastır.
- Yüksek Tavanlar ve Ağır Yükler İçin: Büyük ölçekli projelerde veya yüksek tavanlı alanlarda (lobiler veya atriyumlar gibi) tekli direkler güvensizdir. Bu durumlarda, kule tipi iskele sistemleri kullanılmalıdır. Kule veya fincan tipi kalıp altı iskele çeşitleri gibi modüler sistemler, hem uygulama sürecini hızlandıran hem de rijit ve güvenli bir destek yapısı oluşturan en iyi seçenektir.
(Resim Alt Metni: İnşaat işçileri beton dökümünden önce kalıp altı iskele üzerine mavi plastik kaset döşeme kalıplarını yerleştiriyor)
Adım 2: Izgara Sisteminin Kurulması
İskele kurulduktan sonra, üzerine metal profiller (kare veya yuvarlak borular) yerleştirilerek bir ızgara oluşturulur. Çift yönlü kaset döşemelerde bu ızgara, kalıpların güvenli bir şekilde yerleştirilmesini sağlamak için genellikle dik açılıdır.
Adım 3: Kaset Kalıplarının Yerleştirilmesi
Kalıplar, yapısal çizimlere göre ızgara üzerine yerleştirilir.
Adım 4: Donatı Montajı
Kaset döşemede tüm donatılar (etriye, ana donatı ve sıcaklık/rötre donatısı) şantiyede bağlanır. Bu, %100 monolitik bir bağlantı ve tam yapısal bütünlük sağlar.
Adım 5: Beton Dökümü ve Vibrasyon
Beton, tek bir monolitik işlemle dökülür. Buradaki kritik nokta, betonun kalıplar arasındaki tüm boşlukları doldurmasını sağlamak ve bitmiş yüzeyde segregasyonu (ayrışma) önlemek için doğru vibrasyon uygulamasıdır.
Adım 6: Kalıpların Sökülmesi
Beton gerekli mukavemete ulaştığında kalıplar sökülür. Kompozit polipropilen malzeme sayesinde beton kalıplara yapışmaz ve son derece pürüzsüz ve temiz bir yüzey elde edilir.
Ekonomik Analiz: Waffle Döşeme Gerçekten Maliyet Etkin mi?
Birçok müşteri başlangıçta waffle sistemlerinin pahalı olduğunu varsayar. Ancak sadece kalıp fiyatını değil, toplam yapı maliyetini inceleyelim.
Azaltılmış Donatı ve Beton Tüketimi: Verimsiz betonun ortadan kaldırılması ve zati yükün azaltılmasıyla sismik kuvvetler düşer, bu da daha hafif çerçeve ve temel tasarımlarına yol açar. Sadece üst yapı ağırlığının azaltılması sayesinde temel maliyetlerinin %15-20 düştüğü projeleri belgeledik.
Prefabrik Kirişlerin Ortadan Kaldırılması: Artık kiriş üretimi ve nakliyesi için ödeme yapmıyorsunuz — büyük projelerde hızla biriken maliyetler.
Yeniden Kullanılabilir Kalıplar: Waffle kalıplarına bir kez yatırım yaparsınız ve 50’den fazla farklı döşemede kullanabilirsiniz. Proje tamamlandıktan sonra bile, ilk yatırımınızın önemli bir bölümünü geri kazanarak kullanılmış ekipman olarak satabilirsiniz.
Uygulama Hızı: Kiriş kaynak aşamalarının, polistiren montajının ortadan kaldırılması ve pompyla hızlı beton dökümü imkanı proje sürelerini hızlandırır.
Waffle Döşemenin Avantajları ve Dezavantajları (Dürüst Değerlendirme)
Bilinçli karar vermek için madalyonun her iki yüzünü görmelisiniz.
Avantajlar
Mimari Esneklik: Kolonların ortadan kaldırılması, mimarlara otopark ve ortak alan kat planı tasarımında özgürlük verir. Bu esneklik genellikle satılabilir veya kiralanabilir ek metrekareye dönüşür.
Yangın Güvenliği: Zehirli duman üreten ve alevleri yayan polistirenin aksine, waffle sistemleri tamamen yanmazdır.
Ses ve Isı Yalıtımı: Döşemenin altında oluşturulan hava boşlukları doğal yalıtım görevi görür, ek yalıtım malzemesi gerektirmeden masif döşemelerden daha iyi performans gösterir.

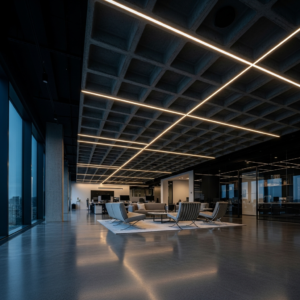

Görünür Son Kat Potansiyeli: Waffle boşluklarının içindeki aydınlatma, asma tavan maliyetlerini ortadan kaldırırken modern, çekici bir estetik yaratır.
Dezavantajlar
Uzman Ekip Gerektirir: Waffle uygulaması — özellikle profesyonel iskele sistemleri kullanarak destek kurulumu ve hassas kalıp düzeni — deneyimli müteahhitler gerektirir. Bu iş, uygun eğitim ve denetim olmadan geleneksel ekiplere emanet edilemez.
Başlangıç Ekipman Yatırımı: Kalıp ve direk alımları başlangıçta maliyetli görünebilir, ancak kira geliri potansiyeli veya yeniden satış değeri ile dengelenir.
Waffle Döşemenin U-Boot ve Cobiax ile Karşılaştırması
| Özellik | Waffle Döşeme | U-Boot / Cobiax |
|---|---|---|
| Kalıp Durumu | Sökülebilir (çıkarılır) | Kalıcı (betona gömülü) |
| Kalıp Maliyeti | Yatırım (yeniden satılabilir) | Sarf gideri (kaybolur) |
| Döşeme Ağırlığı | Daha hafif | Daha ağır (alttaki beton nedeniyle) |
| Beton Kalitesi | Görünür ve denetlenebilir | Gizli (iç boşluk riski) |
| Onarımlar | Kolay (tesisatlar erişilebilir) | Zor |
Görsel denetim avantajı vurgulanmayı hak ediyor: waffle sistemleriyle kalıp sökümünden sonra beton kalitesini denetleyebilirsiniz. Kalıcı boşluk oluşturucularla potansiyel kusurlar sonsuza kadar gizli kalır.
Sık Sorulan Sorular (SSS)
Aşağıda, Alborz Kalıp’taki kapsamlı proje deneyimimize dayanarak en yaygın sorulardan bazılarını yanıtlıyoruz:
Kaset döşemeler titreşim yapar mı?
Hayır. Yönetmeliklere uygun olarak tasarlandığında, doğru döşeme kalınlığı ve kalıp boyutlarıyla kaset döşemeler son derece rijittir. Çelik sac döşemelerin aksine, fark edilir bir titreşim hissetmezsiniz.
Kaset döşeme için maksimum açıklık nedir?
Uygun mühendislik tasarımıyla, çift yönlü kaset döşemeler ekonomik olarak 17.5 metreye kadar açıklık geçebilir.
Kaset döşemeler mühendislik otoriteleri tarafından onaylı mıdır?
Evet, kaset döşeme sistemi, ACI 318 gibi uluslararası yapı yönetmeliklerinin tanıdığı, köklü ve tamamen onaylı bir yöntemdir.
4.5 metre yüksekliğindeki kaset döşeme için ne tür iskele kullanılmalıdır?
3.5-4 metreyi aşan yükseklikler için tekli teleskopik direkler önerilmez. Güvenlik ve stabiliteyi sağlamak için kule tipi iskele sistemleri kullanılmalıdır.
Kaset döşeme ile asmolen döşeme arasındaki nihai maliyet farkı nedir?
7-8 metrenin altındaki açıklıklar için maliyetler karşılaştırılabilir düzeydedir. 8 metreyi aşan açıklıklarda ise kaset döşeme, donatı ve betondaki tasarruflar ile kolon ve kirişlerin ortadan kalkması nedeniyle giderek daha ekonomik hale gelir.
