راهنمای جامع قالب وافل: از خرید و قیمت تا محاسبه تعداد و اجرا
تصور کنید بتوانید ساختمانی بسازید که هم سبک‌تر باشد، هم در برابر زلزله مقاوم‌تر و هم در هزینه‌های مصالح شما صرفه‌جویی چشمگیری کند. شاید به نظر بلندپروازانه بیاید، اما این رویا با یک نوآوری مهندسی به نام قالب های وافل به سادگی به واقعیت تبدیل شده است. این تکنولوژی که قلب تپنده سقف‌های مشبک و زیباست، انقلابی در صنعت ساخت‌وساز مدرن ایران به پا کرده است.
در صنعت ساخت‌وساز مدرن، فناوری‌های نوین نقش مهمی در کاهش هزینه‌ها، افزایش ایمنی، و بهبود کارایی پروژه‌ها ایفا می‌کنند. یکی از این فناوری‌ها، قالب وافل است که در اجرای سقف وافل (Waffle Slab) به کار می‌رود. این سیستم با سبک‌سازی سازه، کاهش مصرف بتن، و ایجاد ظاهری زیبا، به‌ویژه در پروژه‌های ساختمانی ایران، محبوبیت زیادی کسب کرده است.
در این راهنمای جامع و کامل، ما به عنوان متخصصان البرز قالب، شما را به سفری عمیق برای آشنایی با انواع قالب وافل می‌بریم. از مزایا و کاربرد آن گرفته تا لیست قیمت فروش و نحوه محاسبه تعداد مورد نیاز برای پروژه شما. با ما همراه باشید تا همه چیز را در مورد قالب وافل یک طرفه و قالب وافل دوطرفه، نکات کلیدی خرید قالب وافل (نو و دست دوم)، اجاره، و مقایسه آن با سیستم‌های دیگر مانند یوبوت بدانید.
برای اجرای موفق سقف وافل، استفاده از داربست مدولار و جک سقفی برای زیرسازی ضروری است.
قالب وافل چیست؟ قلب سازه های مدرن
به زبان ساده، قالب وافل یک ابزار غیرماندگار (قابل استفاده مجدد) از جنس پلی‌پروپیلن است که با حذف بتن ناکارآمد از زیر سقف، وزن سازه را تا ۳۰٪ کاهش می‌دهد. نتیجه، سقفی با ظاهر مشبک (شبیه نان وافل) است که در عین سبکی، استحکام فوق‌العاده‌ای دارد. برخلاف سیستم‌هایی مانند یوبوت، این قالب‌ها پس از گیرش بتن جدا شده و تا ۵۰ بار یا بیشتر قابل استفاده هستند که آن‌ها را به گزینه‌ای بسیار اقتصادی و دوستدار محیط زیست تبدیل می‌کند.
به زبان فنی، قالب وافل یک ابزار غیرماندگار است که معمولاً از پلاستیک فشرده (پلی‌پروپیلن) یا فلز ساخته می‌شود. این قالب‌ها در اجرای قالب وافل سقفی استفاده شده و با ایجاد حفره‌های مشبک در زیر سقف، وزن سازه را تا 30 درصد کاهش می‌دهند. برخلاف قالب‌های ماندگار (مانند یوبوت)، قالب‌های وافل پس از گیرش بتن جدا شده و چندین بار قابل استفاده هستند، که این ویژگی آن‌ها را به گزینه‌ای اقتصادی و سازگار با محیط‌زیست تبدیل می‌کند.
چرا قالب وافل انقلابی در صنعت ساخت‌وساز ایجاد کرده است؟
تصور کنید سازه‌ای با وزن 30 درصد کمتر، مقاومت لرزه‌ای بالاتر و ظاهری زیبا که نیازی به سقف کاذب ندارد. این دقیقاً همان چیزی است که قالب وافل ارائه می‌دهد. در شرایطی که ایران در منطقه‌ای زلزله‌خیز قرار دارد و بهینه‌سازی مصرف مصالح ساختمانی اهمیت حیاتی دارد، این فناوری نه تنها یک انتخاب، بلکه یک ضرورت محسوب می‌شود.

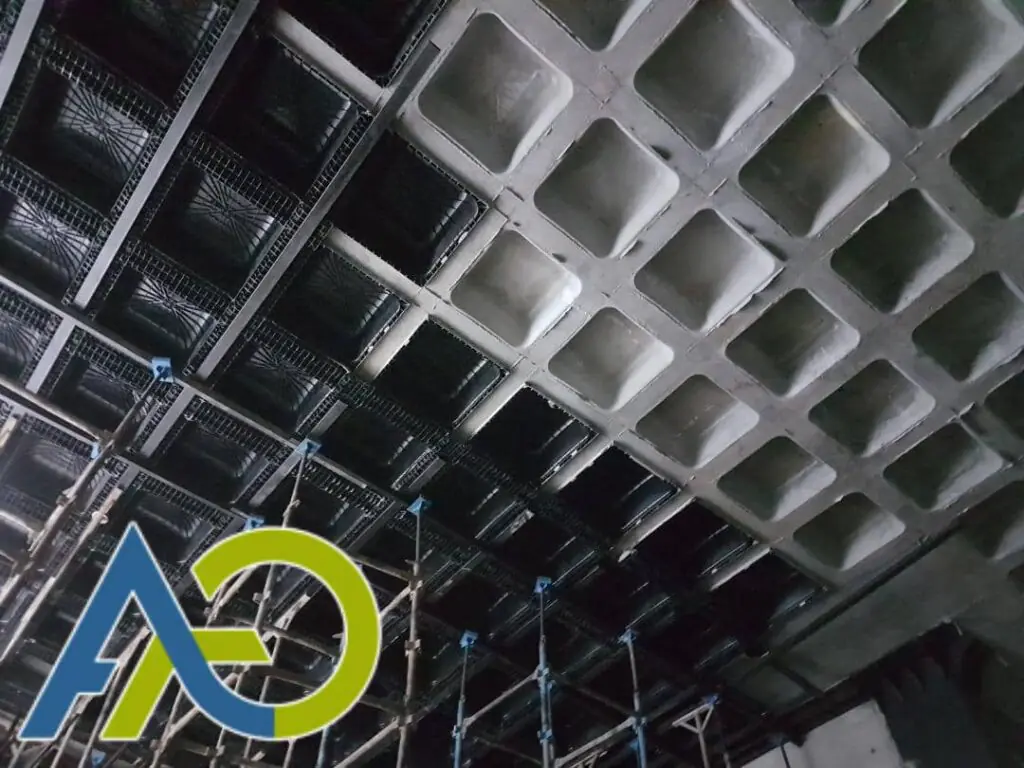

سیستم سقف وافل با ایجاد حفره‌های منظم در زیر سقف، بتن غیرضروری را حذف کرده و در عین حال استحکام سازه را حفظ می‌کند. این ویژگی منحصربه‌فرد باعث شده تا از پروژه‌های مسکونی کوچک گرفته تا پارکینگ‌های طبقاتی عظیم و حتی پل‌های شهری، همگی از مزایای این سیستم بهره‌مند شوند.
چرا قالب وافل انتخاب هوشمندانه مهندسان است؟ (مزایای کلیدی)
- کاهش وزن و افزایش ایمنی: کاهش بار مرده سازه، مقاومت ساختمان در برابر زلزله را به شکل چشمگیری بهبود می‌بخشد.
- صرفه‌جویی در هزینه‌ها: با کاهش مصرف بتن و میلگرد و قابلیت استفاده مجدد قالب‌ها، هزینه‌های نهایی پروژه کاهش می‌یابد.
- آزادی عمل در معماری: امکان اجرای دهانه‌های بزرگ (تا ۱۶ متر) بدون ستون‌های مزاحم.
- سرعت اجرای بالا: نصب و جداسازی سریع قالب‌ها زمان‌بندی پروژه را کوتاه‌تر می‌کند.
- زیبایی بصری: نمای اکسپوز و مشبک زیر سقف، ظاهری مدرن و صنعتی ایجاد می‌کند که نیاز به سقف کاذب را از بین می‌برد.
- وزن فوق‌العاده سبک: قالب‌های پلاستیکی معمولاً بین 3 تا 8 کیلوگرم وزن دارند که حمل و نصب آن‌ها را بدون نیاز به تجهیزات سنگین امکان‌پذیر می‌سازد.
- مقاومت بالا در برابر فشار: با وجود وزن کم، این قالب‌ها می‌توانند فشار بتن تازه را به خوبی تحمل کنند.
- جداسازی آسان: سطح صیقلی قالب‌ها باعث می‌شود بدون نیاز به روغن‌کاری خاص، به راحتی از بتن جدا شوند.
- قابلیت استفاده مجدد: قالب‌های باکیفیت تا 50 بار یا حتی بیشتر قابل استفاده هستند که این امر هزینه‌های پروژه را به شدت کاهش می‌دهد.
- تنوع ابعادی گسترده: از قالب‌های کوچک 60×60 سانتی‌متر تا قالب‌های بزرگ 95×95 سانتی‌متر، برای هر نوع پروژه‌ای گزینه مناسبی وجود دارد.
چرا قالب وافل قلب تپنده ساختمان‌سازی مدرن است؟
قالب وافل به دلیل توانایی در کاهش وزن سازه و بهینه‌سازی هزینه‌ها، یکی از نوآوری‌های کلیدی در صنعت ساخت‌وساز است. اما اهمیت آن فراتر از این‌هاست. این سیستم با حذف بتن ناکارآمد، عملکرد لرزه‌ای سازه را بهبود می‌بخشد و امکان اجرای دهانه‌های بزرگ (فضاهای وسیع بدون ستون) را فراهم می‌کند. این یعنی آزادی عمل بیشتر برای معماران و فضاهای دلبازتر برای ساکنین. از پروژه‌های مسکونی گرفته تا پارکینگ‌های طبقاتی، سقف وافل به دلیل انعطاف‌پذیری و کارایی، گزینه‌ای ایده‌آل برای پیمانکاران و مهندسان هوشمند است.
انواع قالب وافل: انتخاب مناسب برای هر پروژه
قالب وافل یک‌طرفه: راه‌حل اقتصادی برای دهانه‌های کوتاه
سیستم سقف وافل یک‌طرفه زمانی استفاده می‌شود که بارگذاری عمدتاً در یک جهت انجام می‌شود. این نوع قالب مانند تیرچه‌های درجا عمل کرده و برای دهانه‌های 6 تا 9 متر ایده‌آل است. در این سیستم، تیرهای اصلی در یک جهت قرار گرفته و قالب‌ها بین آن‌ها چیده می‌شوند.
مزایای کلیدی قالب وافل یک‌طرفه شامل هزینه اولیه کمتر، سرعت اجرای بالاتر و سادگی در طراحی است. این سیستم برای ساختمان‌های مسکونی با پلان منظم و بارگذاری‌های متعارف بسیار مناسب است.
قالب وافل دوطرفه: قدرت و انعطاف برای پروژه‌های بزرگ
سقف وافل دوطرفه برای شرایطی طراحی شده که بارگذاری در دو جهت عمود بر هم انجام می‌شود. این سیستم امکان اجرای دهانه‌های بزرگ‌تر (10 تا 16 متر) را فراهم کرده و توزیع یکنواخت‌تری از بار را ایجاد می‌کند. در پروژه‌های بزرگ مانند سالن‌های ورزشی، پارکینگ‌های طبقاتی و فضاهای تجاری، این سیستم انتخاب برتر محسوب می‌شود.
قالب وافل هیبریدی و نوآوری‌های جدید
در سال‌های اخیر، سیستم‌های هیبریدی که ترکیبی از قالب وافل با سایر فناوری‌ها هستند، توسعه یافته‌اند. برای مثال، ترکیب قالب وافل با سیستم‌های پس‌تنیدگی امکان اجرای دهانه‌های بسیار بزرگ (تا 20 متر) را فراهم کرده است. همچنین، قالب‌های وافل اسکایدام (Skydome) با طراحی گنبدی شکل، عایق صوتی بهتر و ظاهر زیباتری ارائه می‌دهند.
| ویژگی | قالب وافل یک‌طرفه | قالب وافل دوطرفه |
|---|---|---|
| شکل ظاهری | مستطیلی | مربعی |
| جهت تیرچه ها | یک جهت | دو جهت (متعامد) |
| حداکثر دهانه | تا ۹ متر | تا ۱۶ متر (با طراحی خاص) |
| کاربرد اصلی | راهروها، دهانه‌های کوتاه، بارگذاری یک‌طرفه | سالن‌ها، پارکینگ‌ها، دهانه‌های بلند |
| هزینه | معمولاً اقتصادی‌تر | کمی گران‌تر اما کارآمدتر در دهانه بلند |
جادوی سقف وافل: مزایا و معایبی که باید بدانید
هیچ سیستمی بی‌نقص نیست. بیایید نگاهی صادقانه به مزایا و معایب سقف وافل بیندازیم تا با چشمانی باز تصمیم بگیرید.
مزایای شگفت‌انگیز قالب وافل:
- کاهش وزن سازه: حفره‌های ایجادشده توسط قالب وافل وزن سقف را تا ۳۰ درصد کاهش می‌دهند، که بار مرده سازه را کم کرده و مقاومت در برابر زلزله را بهبود می‌بخشد.
- صرفه‌جویی در هزینه‌ها: با مصرف کمتر بتن و میلگرد و قابلیت استفاده مجدد قالب‌ها، هزینه‌های نهایی پروژه به طرز چشمگیری کاهش می‌یابد.
- سرعت اجرای بالا: نصب و جداسازی سریع قالب‌های وافل، زمان اجرای پروژه را کوتاه می‌کند. این یعنی بازگشت سریع‌تر سرمایه!
- زیبایی ظاهری و معماری: نمای مشبک و منظم سقف وافل، ظاهری مدرن و جذاب ایجاد می‌کند که در فضاهای بدون سقف کاذب (مانند پارکینگ‌ها، کافه‌ها و سالن‌ها) بسیار زیباست.
- سازگاری با محیط‌زیست: استفاده مجدد از قالب‌ها و کاهش مصرف مصالح، این سیستم را به گزینه‌ای پایدار و دوستدار طبیعت تبدیل کرده است.
- انعطاف‌پذیری در طراحی: امکان اجرای دهانه‌های بزرگ بدون ستون‌های اضافی، به معماران آزادی عمل بی‌نظیری برای خلق فضاهای باز و یکپارچه می‌دهد.
معایب و چالش‌های قالب وافل:
- هزینه اولیه بالا: خرید اولیه قالب وافل باکیفیت ممکن است هزینه نسبتاً بالایی داشته باشد، هرچند این هزینه در پروژه‌های بزرگ یا با استفاده مجدد، به سرعت جبران می‌شود.
- نیاز به نیروی متخصص: اجرای صحیح و ایمن سقف وافل نیازمند تیم‌های اجرایی آموزش‌دیده و باتجربه است که ممکن است در برخی مناطق محدود باشد.
- محدودیت در پروژه‌های خاص: در سازه‌هایی با بارگذاری‌های بسیار خاص یا پلان‌های معماری نامنظم و منحنی، استفاده از قالب وافل ممکن است چالش‌برانگیز باشد.
قالب وافل به دلیل ویژگی‌های منحصربه‌فرد خود در انواع پروژه‌های ساختمانی استفاده می‌شود:
- ساختمان‌های مسکونی و تجاری: امکان ایجاد دهانه‌های بزرگ بدون ستون، این سیستم را برای آپارتمان‌ها و مجتمع‌های تجاری محبوب کرده است.
- پروژه‌های صنعتی: در انبارها و کارخانه‌ها که نیاز به فضای باز دارند، سقف وافل گزینه‌ای عالی است.
- پارکینگ‌ها و سالن‌های بزرگ: زیبایی ظاهری و کاهش هزینه‌ها، این سیستم را برای پارکینگ‌های طبقاتی مناسب کرده است.
- پروژه‌های عمرانی خاص: برخی پل‌ها و سازه‌های خاص در ایران از این سیستم بهره برده‌اند.
کاربردهای متنوع قالب وافل در صنعت ساختمان
قالب وافل به دلیل ویژگی‌های منحصربه‌فرد خود، در طیف گسترده‌ای از پروژه‌های ساختمانی کاربرد دارد:
ساختمان‌های مسکونی و تجاری
در آپارتمان‌های مسکونی، استفاده از سقف وافل امکان ایجاد فضاهای باز بدون ستون را فراهم می‌کند. این ویژگی به معماران اجازه می‌دهد پلان‌های انعطاف‌پذیرتری طراحی کنند. در مجتمع‌های تجاری نیز، فضاهای بزرگ بدون مانع برای فروشگاه‌ها و رستوران‌ها ایجاد می‌شود.
پروژه‌های صنعتی
انبارها و کارخانه‌هایی که نیاز به فضای باز وسیع دارند، از مزایای سقف وافل بهره می‌برند. کاهش تعداد ستون‌ها، جابجایی کالا و ماشین‌آلات را آسان‌تر می‌کند.
پارکینگ‌های طبقاتی
یکی از محبوب‌ترین کاربردهای قالب وافل در پارکینگ‌های طبقاتی است. ظاهر مشبک زیبای سقف نیازی به سقف کاذب ندارد و همزمان روشنایی طبیعی بهتری فراهم می‌کند.
سازه‌های خاص و پل‌ها
در برخی پروژه‌های زیرساختی مانند پل‌های عابر پیاده و سازه‌های خاص شهری، سیستم وافل به دلیل سبکی و مقاومت بالا انتخاب می‌شود.

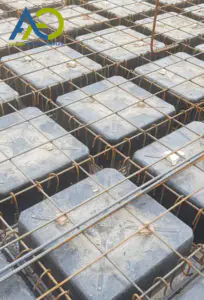

قالب وافل در میدان رقابت: مقایسه با یوبوت، تیرچه‌بلوک و کوبیاکس
برای اینکه بدانید چرا قالب وافل اغلب انتخاب برتر مهندسان است، باید آن را با رقبایش مقایسه کنیم.
سقف وافل در مقابل یوبوت:
- وزن: سقف وافل به دلیل حذف کامل قالب‌ها پس از بتن‌ریزی، سبک‌تر از سقف یوبوت است که قالب‌هایش در بتن دفن می‌شوند.
- هزینه: قالب وافل به دلیل قابلیت استفاده مجدد، در بلندمدت بسیار اقتصادی‌تر از یوبوت است که یکبار مصرف است.
- اجرا: اجرای وافل ساده‌تر است، در حالی که یوبوت به دلیل احتمال شناور شدن قالب‌ها در بتن، نیاز به دقت و مهارت بیشتری دارد.
سقف وافل در مقابل تیرچه‌بلوک:
- وزن: سقف وافل به مراتب وزن کمتری نسبت به سقف سنگین تیرچه‌بلوک دارد.
- هزینه: تیرچه‌بلوک در دهانه‌های کوچک ارزان‌تر است، اما با افزایش طول دهانه، سقف وافل به دلیل کاهش مصرف فولاد و بتن، مقرون‌به‌صرفه‌تر می‌شود.
- زیبایی و عملکرد: وافل ظاهری مدرن‌تر دارد و عملکرد لرزه‌ای بهتری از خود نشان می‌دهد.
سقف وافل در مقابل کوبیاکس:
- وزن: هر دو سیستم سبک هستند، اما وافل به دلیل ایجاد تیرچه‌های متعامد، انعطاف‌پذیری بیشتری در طراحی دارد.
- هزینه اجرا: کوبیاکس ممکن است هزینه اولیه کمتری داشته باشد، اما وافل به لطف استفاده مجدد از قالب‌ها، در پروژه‌های بزرگ برتری اقتصادی دارد.
| سیستم | وزن | هزینه | نمای زیرین | برتری کلیدی |
|---|---|---|---|---|
| وافل | سبک | مقرون به صرفه در بلند مدت | مشبک و زیبا | قابلیت استفاده مجدد و دهانه بلند |
| یوبوت | متوسط | هزینه اولیه کمتر | صاف | ایجاد دال تخت دوطرفه |
| تیرچه بلوک | سنگین تر | ارزان در دهانه های کوچک | تخت (نیاز به نازک‌کاری) | سادگی اجرا در پروژه های کوچک |
راهنمای گام به گام اجرای سقف وافل (از تئوری تا عمل)
اجرای سقف وافل نیازمند دقت و رعایت اصول مهندسی است. زیرسازی مناسب با داربست مدولار و جک سقفی حیاتی است. مراحل کلی اجرا عبارتند از:
- طراحی و برنامه‌ریزی: نقشه‌های اجرایی دقیق با توجه به بارگذاری‌ها و طول دهانه‌ها توسط مهندس محاسب تهیه می‌شوند.
- نصب داربست و زیرسازی: داربست‌های مدولار و جک‌های سقفی برای تحمل وزن بتن تازه نصب و تراز می‌شوند. این مرحله شالوده کار است!
- چیدمان قالب‌ها: قالب‌های وافل با دقت طبق نقشه روی سطح زیرسازی شده قرار گرفته و تراز می‌شوند.
- آرماتوربندی: میلگردها طبق نقشه در بین و روی قالب‌ها قرار می‌گیرند تا اسکلت فولادی سقف شکل بگیرد.
- بتن‌ریزی: بتن با اسلامپ مناسب به‌صورت یکنواخت ریخته و ویبره زده می‌شود تا تمام فضاها را پر کند.
- جداسازی قالب‌ها: پس از گیرش اولیه بتن (معمولاً بین ۷ تا ۱۴ روز بسته به شرایط)، قالب‌ها به آرامی جدا شده و برای استفاده مجدد در سقف بعدی یا پروژه دیگر، تمیز و انبار می‌شوند.
اشتباهات رایجی که باید از آن‌ها اجتناب کنید:
- زیرسازی ضعیف: استفاده از جک‌های نامناسب یا داربست غیراستاندارد می‌تواند منجر به نشست سقف حین بتن‌ریزی شود.
- باز کردن زودهنگام قالب‌ها: این کار می‌تواند باعث ترک خوردن یا خیز برداشتن بیش از حد سقف شود.
- ویبره نزدن کافی بتن: این اشتباه باعث ایجاد حفره‌های هوا (کرموشدگی) در تیرچه‌ها و کاهش مقاومت سقف می‌شود.
راهنمای جامع خرید و اجاره قالب وافل: یک سرمایه‌گذاری هوشمند
خب، حالا که با تمام جوانب فنی آشنا شدید، سوال مهم این است: بخریم، اجاره کنیم، نو یا دست دوم؟
خرید یا اجاره؟ کدام برای شما بهتر است؟
- اجاره قالب وافل: برای پروژه‌های کوچک یا کوتاه‌مدت (مثلاً یک ساختمان یک یا دو طبقه)، اجاره کردن بسیار اقتصادی‌تر است. شما فقط برای مدت زمان مشخصی هزینه پرداخت می‌کنید.
- خرید قالب های وافل: اگر شما یک پیمانکار یا سازنده هستید که به طور مداوم پروژه اجرا می‌کنید، خرید قالب وافل یک سرمایه‌گذاری بلندمدت و سودآور است. پس از چند پروژه، هزینه اولیه قالب‌ها جبران شده و در پروژه‌های بعدی تقریباً رایگان برای شما کار می‌کنند.
قالب وافل نو یا دست دوم؟ راهنمای تشخیص قالب سالم
قالب وافل دست دوم گزینه‌ای مقرون‌به‌صرفه است، اما به شرطی که سالم باشد. هنگام خرید به این نکات توجه کنید:
- عدم وجود ترک و شکستگی: قالب را به دقت بررسی کنید.
- تاب‌خوردگی (اعوجاج): قالب نباید تغییر شکل داده باشد.
- سلامت لبه‌ها و اتصالات: لبه‌ها باید صاف باشند تا قالب‌ها به خوبی کنار هم چفت شوند.
چه جنسی را انتخاب کنیم؟ پلاستیکی یا فلزی؟
قالب‌های پلاستیکی (پلی‌پروپیلن) به دلیل وزن سبک، حمل آسان، قیمت مناسب‌تر و عدم چسبندگی به بتن، امروزه انتخاب اول بازار هستند. قالب‌های فلزی مقاومت بیشتری دارند اما سنگین‌تر و گران‌ترند.
چگونه یک تأمین‌کننده معتبر (مانند البرز قالب) را انتخاب کنیم؟
از تأمین‌کنندگان معتبر خرید کنید تا کیفیت محصول، دوام و خدمات پس از فروش تضمین شود. یک تأمین‌کننده خوب، مشاور شما در انتخاب ابعاد مناسب نیز خواهد بود.

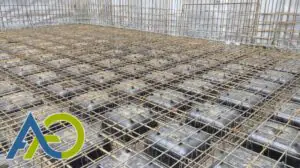

قیمت قالب وافل
قیمت قالب وافل در سال 1404 برای قالب‌های پلاستیکی در تهران بین 500,000 تا 1,500,000 تومان به ازای هر قالب است. قیمت قالب وافل یک‌طرفه در تهران معمولاً ارزان‌تر از دوطرفه است.
اجاره یا خرید؟
اجاره قالب های وافل برای پروژه‌های عمرانی برای پروژه‌های کوتاه‌مدت اقتصادی‌تر است، با هزینه‌ای بین 50,000 تا 150,000 تومان به ازای هر قالب در ماه.

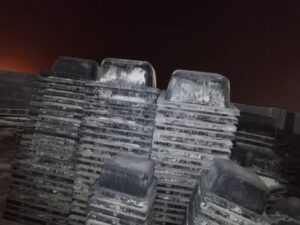

قالب وافل دست دوم
قالب سقفی وافل دست دوم گزینه‌ای مقرون‌به‌صرفه است، اما سلامت قالب‌ها باید بررسی شود.
تأمین‌کننده معتبر
از تأمین‌کنندگان معتبر خرید کنید تا کیفیت تضمین شود. برای اطلاعات بیشتر، به داربست مدولار و جک سقفی مراجعه کنید.
مقایسه سقف وافل با سایر سیستم‌های سقفی
برای انتخاب بهترین سیستم سقفی، مقایسه قالب وافل با سایر روش‌ها ضروری است:
- سقف وافل در مقابل یوبوت:
- وزن: سقف وافل معمولاً سبک‌تر از یوبوت است.
- هزینه: قالب وافل به دلیل قابلیت استفاده مجدد، در بلندمدت اقتصادی‌تر است.
- اجرا: یوبوت نیاز به دقت بیشتری در قرارگیری قالب‌ها دارد.
- سقف وافل در مقابل سقف تیرچه‌بلوک:
- وزن: سقف وافل وزن کمتری دارد.
- هزینه: تیرچه‌بلوک ارزان‌تر است، اما در پروژه‌های بزرگ وافل مقرون‌به‌صرفه‌تر می‌شود.
- زیبایی: وافل ظاهری مدرن‌تر ارائه می‌دهد.
- سقف وافل در مقابل کوبیاکس:
- وزن: هر دو سبک هستند، اما وافل انعطاف‌پذیری بیشتری در طراحی دارد.
- هزینه اجرا: کوبیاکس ممکن است هزینه اولیه کمتری داشته باشد، اما وافل در استفاده مجدد قالب‌ها برتری دارد.
نکات مهم برای خرید یا اجاره قالب وافل
اگر قصد خرید یا اجاره قالب وافل دارید، به نکات زیر توجه کنید:
- جنس قالب: قالب‌های پلاستیکی سبک‌تر و ارزان‌تر هستند، اما قالب‌های فلزی مقاومت بیشتری دارند.
- ابعاد قالب: بسته به نوع پروژه (یک طرفه یا دو طرفه)، ابعاد مناسب را انتخاب کنید. رایج‌ترین ابعاد 60 در 60 و 80 در 80 سانتی‌متر هستند.
- کیفیت ساخت: قالب‌های باکیفیت باید در برابر فشار بتن و شرایط محیطی مقاوم باشند.
- قیمت: قیمت قالب وافل به جنس، ابعاد، و بازار بستگی دارد. در سال 1404، قیمت قالب‌های پلاستیکی معمولاً بین 500000 تا 1500000 تومان به ازای هر قالب است.
- اجاره یا خرید؟: برای پروژه‌های کوتاه‌مدت، اجاره قالب وافل اقتصادی‌تر است. در پروژه‌های بزرگ، خرید قالب‌ها توصیه می‌شود.
- تأمین‌کننده معتبر: از تولیدکنندگان و تأمین‌کنندگان معتبر خرید کنید تا کیفیت و خدمات پس از فروش تضمین شود.
نحوه اجرای سقف وافل با قالب وافل
اجرای سقف وافل نیازمند زیرسازی مناسب با داربست مدولار و جک سقفی است. مراحل اجرا عبارتند از:
طراحی و برنامه‌ریزی
نقشه‌های اجرایی با توجه به بارگذاری و دهانه‌ها تهیه می‌شوند.
نصب داربست و زیرسازی
داربست‌های مدولار و جک‌های سقفی برای تحمل وزن بتن نصب می‌شوند.
قرارگیری قالب‌ها
قالب‌های وافل با دقت قرار گرفته و تراز می‌شوند.
آرماتوربندی
میلگردها طبق نقشه در بین و روی قالب‌ها قرار می‌گیرند.
بتن‌ریزی
بتن به‌صورت یکنواخت ریخته می‌شود.
جداسازی قالب‌ها
پس از گیرش بتن (7-14 روز)، قالب‌ها جدا شده و برای استفاده مجدد جمع‌آوری می‌شوند.
پروژه‌های معروف با سقف وافل در ایران
- پارکینگ‌های طبقاتی: در تهران و شهرهای بزرگ به دلیل دهانه‌های بزرگ.
- ساختمان‌های فرهنگی: سالن‌های همایش با نمای اکسپوز.
- دانشگاه‌ها: ساختمان‌های جدید با این سیستم اجرا شده‌اند.
قالب وافل 18×60×60 سانتی‌متر
این قالب با ابعاد 60×60 سانتی‌متر و ارتفاع 18 سانتی‌متر برای دهانه‌های تا 7 متر در پروژه‌های مسکونی و تجاری کوچک مناسب است.

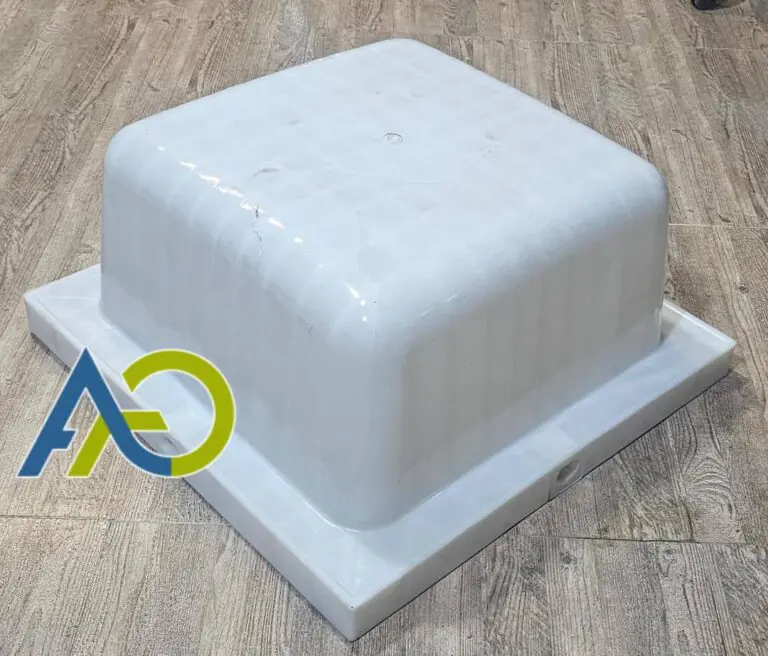

این قالب با ارتفاع 25 سانتی‌متر و ابعاد 60×60 سانتی‌متر برای دهانه‌های تا 8 متر در پروژه‌های تجاری، پارکینگ‌های طبقاتی، و سالن‌های کوچک مناسب است.
این قالب با ارتفاع 28 سانتی‌متر برای دهانه‌های تا 8.5 متر در پروژه‌های تجاری و سالن‌های همایش مناسب است.

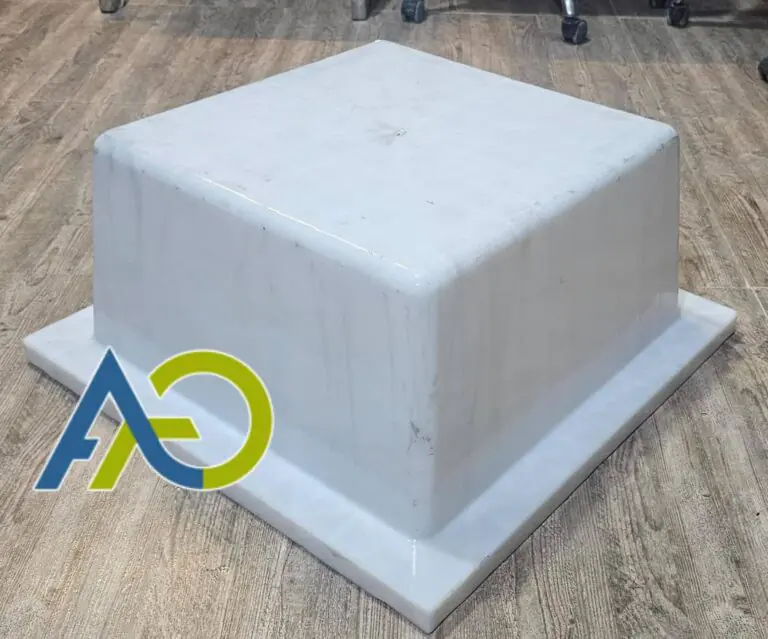

این قالب با ارتفاع 30 سانتی‌متر برای دهانه‌های تا 9 متر در پروژه‌های تجاری و پارکینگ‌ها مناسب است. .
این قالب با ابعاد 75×75 سانتی‌متر و ارتفاع 18 سانتی‌متر برای دهانه‌های تا 8 متر در پروژه‌های تجاری کوچک مناسب است.
این قالب با ارتفاع 24 سانتی‌متر برای دهانه‌های تا 9 متر در پروژه‌های تجاری و پارکینگ‌ها مناسب است.
این قالب با ارتفاع 28 سانتی‌متر برای دهانه‌های تا 9 متر در پروژه‌های تجاری و پارکینگ‌ها مناسب است.
این قالب با ارتفاع 30 سانتی‌متر برای دهانه‌های تا 10 متر در پروژه‌های تجاری و سالن‌ها مناسب است.

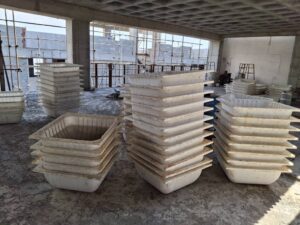

این قالب با ابعاد 80×80 سانتی‌متر و ارتفاع 25 سانتی‌متر برای دهانه‌های تا 10 متر در پارکینگ‌های طبقاتی و سالن‌های همایش مناسب است.

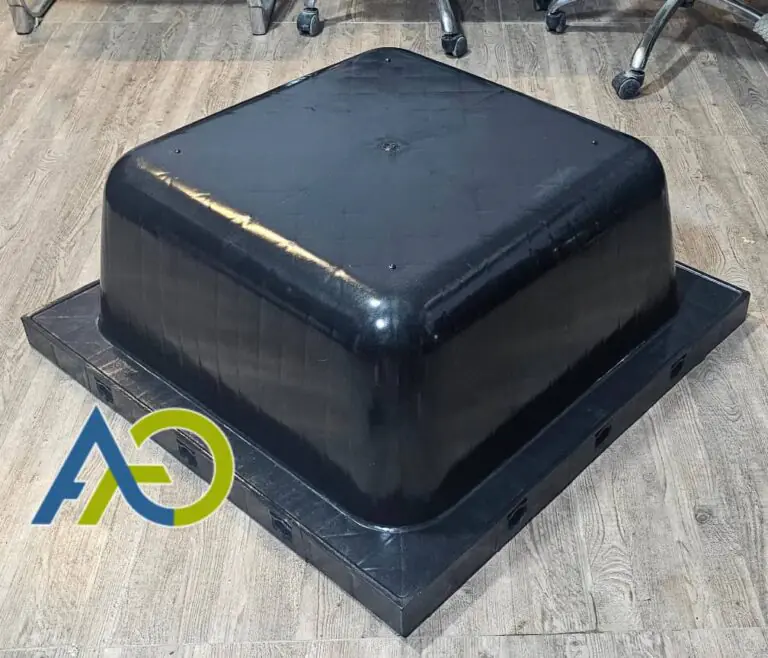

این قالب با ارتفاع 28 سانتی‌متر برای دهانه‌های تا 11 متر در پروژه‌های تجاری و صنعتی مناسب است. ب
این قالب با ارتفاع 30 سانتی‌متر برای دهانه‌های تا 11.5 متر در پروژه‌های صنعتی و پارکینگ‌ها مناسب است.
این قالب با ارتفاع 40 سانتی‌متر برای دهانه‌های تا 12 متر در پروژه‌های صنعتی و انبارها مناسب است.
این قالب با ابعاد 85×85 سانتی‌متر و ارتفاع 30 سانتی‌متر برای دهانه‌های تا 13 متر در پروژه‌های صنعتی و پارکینگ‌های بزرگ مناسب است.
این قالب با ابعاد 90×90 سانتی‌متر و ارتفاع 30 سانتی‌متر برای دهانه‌های تا 14 متر در پروژه‌های صنعتی، انبارها، و پل‌ها مناسب است.
این قالب با ارتفاع 33 سانتی‌متر برای دهانه‌های تا 14.5 متر در پروژه‌های صنعتی و زیرساختی مناسب است.
این قالب با ارتفاع 40 سانتی‌متر برای دهانه‌های تا 15 متر در پروژه‌های صنعتی، انبارها، و پل‌ها مناسب است.
قالب وافل 30×90×90 اسکایدام پاشنه 20
این قالب با ابعاد 90×90 سانتی‌متر، ارتفاع 30 سانتی‌متر و پاشنه 20 سانتی‌متر در نوع اسکایدام (Skydome) برای دهانه‌های تا 14 متر در پروژه‌های صنعتی، انبارها، پارکینگ‌های طبقاتی، سالن‌های نمایشگاهی، و ایستگاه‌های مترو مناسب است.
قالب وافل 40×90×90 اسکایدام پاشنه 20
این قالب با ابعاد 90×90 سانتی‌متر، ارتفاع 40 سانتی‌متر و پاشنه 20 سانتی‌متر در نوع اسکایدام (Skydome) برای دهانه‌های تا 16 متر در پروژه‌های صنعتی، انبارها، پارکینگ‌های طبقاتی، سالن‌های نمایشگاهی، و ایستگاه‌های مترو مناسب است.
این قالب با ابعاد 95×95 سانتی‌متر و ارتفاع 40 سانتی‌متر برای دهانه‌های تا 16 متر در پروژه‌های صنعتی بزرگ، پل‌ها، و انبارهای وسیع مناسب است.
قالب وافل چند بار قابل استفاده است؟
قالب‌های باکیفیت پلی‌پروپیلن، با نگهداری مناسب، تا ۵۰ بار یا حتی بیشتر قابل استفاده هستند.
آیا سقف وافل در برابر زلزله مقاوم است؟
بله، به دلیل وزن کمتر و صلبیت بالای دال دوطرفه، این سقف‌ها عملکرد لرزه‌ای بسیار خوبی دارند و بار کمتری به کل سازه وارد می‌کنند.
قیمت اجاره قالب وافل چقدر است؟
معمولاً بین ۵۰,۰۰۰ تا ۱۵۰,۰۰۰ تومان به ازای هر عدد قالب در ماه، بسته به ابعاد و کیفیت آن.
تفاوت اصلی قالب وافل یک‌طرفه و دوطرفه چیست؟
قالب یک‌طرفه برای انتقال بار در یک جهت (مناسب دهانه‌های کوتاه‌تر) و قالب دوطرفه برای انتقال بار در دو جهت (مناسب دهانه‌های بلندتر و پلان‌های مربعی) طراحی شده است.
چگونه تعداد قالب وافل مورد نیاز را محاسبه کنم؟
یک روش سریع و تخمینی این است: حدود ۷۰٪ از مساحت کل سقف خود را در نظر بگیرید (برای حذف فضای ستون‌ها و بازشوها). سپس این مساحت را بر مساحت یک عدد قالب (مثلاً برای قالب ۸۰x۸۰، مساحت ۰.۶۴ متر مربع است) تقسیم کنید. برای محاسبات دقیق حتماً با مهندس پروژه خود مشورت کنید.
چگونه عمر قالب‌های وافل را افزایش دهیم؟
آن‌ها را پس از هر بار استفاده با آب تمیز کنید، در مکانی صاف و به دور از تابش مستقیم خورشید انبار کنید و از پرتاب کردن آن‌ها خودداری نمایید.
نتیجه‌گیری: چرا البرز قالب انتخاب اول شما برای آینده‌‌ای استوار است؟
قالب وافل فقط یک ابزار ساختمانی نیست؛ بلکه یک راهکار مهندسی هوشمند برای ساخت سازه‌هایی اقتصادی‌تر، ایمن‌تر و زیباتر است. این فناوری با کاهش وزن سازه، صرفه‌جویی در هزینه‌ها، و ایجاد انعطاف‌پذیری بی‌نظیر در طراحی، گزینه‌ای ایده‌آل برای پروژه‌های ساختمانی پیشرو است.
ما در البرز قالب، با سال‌ها تجربه و تعهد به کیفیت، نه تنها بهترین قالب‌های وافل را تولید می‌کنیم، بلکه به عنوان مشاور در کنار شما هستیم تا بهترین و اقتصادی‌ترین راهکار را برای پروژه شما ارائه دهیم. اجرای موفق یک سقف وافل، نیازمند مصالح باکیفیت مانند داربست مدولار و جک سقفی استاندارد است که ما تأمین‌کننده آن نیز هستیم.
آماده‌اید تا پروژه بعدی خود را با فناوری سقف وافل متحول کنید؟ همین امروز با کارشناسان ما در البرز قالب تماس بگیرید، مشاوره رایگان دریافت کنید و قدمی محکم به سوی آینده ساخت‌وساز بردارید.
