چرا قالب تونلی انتخابی هوشمند برای ساخت‌وساز مدرن است؟
قالب تونلی (یا قالب تونل فرم) یکی از پیشرفته‌ترین سیستم‌های قالب‌بندی در صنعت ساخت‌وساز است که با اجرای همزمان دیوارها و سقف‌ها، سرعت، کیفیت، و صرفه‌جویی اقتصادی را به پروژههای شما می‌آورد. این سیستم در پروژههای انبوه‌سازی مسکونی، بیمارستان‌ها، هتل‌ها، و زیرساخت‌های بزرگ مانند پل‌ها و ایستگاه‌های مترو به انتخابی ایده‌آل تبدیل شده است. با کاهش تا 50% زمان ساخت و تا 60% عملیات نازک‌کاری، قالب تونلی نه‌تنها هزینهها را کاهش می‌دهد، بلکه مقاومت بی‌نظیری در برابر زلزله و آتش ارائه می‌کند.
در این راهنمای جامع از Alborz Ghaleb، همه‌چیز را درباره قالب تونلی، از تعریف و مزایا تا فرآیند اجرا، کاربردها، و نکات خرید بررسی می‌کنیم. اگر به دنبال راهکاری برای تسریع پروژههای ساختمانی خود هستید، این مقاله برای شماست. برای اطلاعات بیشتر درباره سایر سیستم‌های قالب‌بندی، به صفحه قالب بتن مدولار مراجعه کنید.
قالب تونلی چیست؟
تعریف و مفهوم قالب تونلی

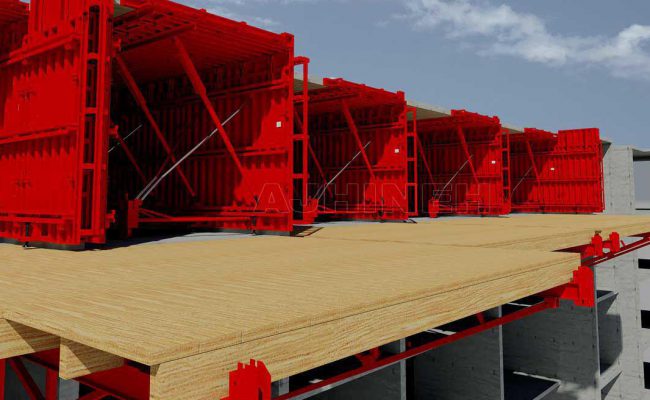

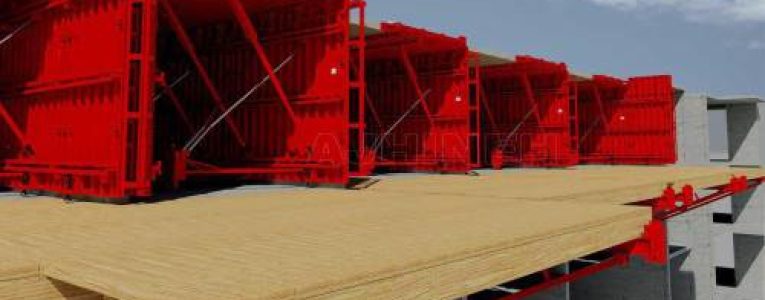

قالب تونلی یک سیستم قالب‌بندی فلزی یا ترکیبی است که برای بتنریزی یکپارچه دیوارها و سقف‌ها در پروژههای بزرگ طراحی شده است. این سیستم با ایجاد سازه‌های سلولی (تونل‌مانند)، امکان اجرای سریع و همزمان بخش‌های مختلف سازه را فراهم می‌کند. برخلاف قالب‌های سنتی که به صورت قطعه‌قطعه مونتاژ می‌شوند، قالب‌های تونلی به صورت یکپارچه طراحی شده‌اند و می‌توانند کل یک واحد مسکونی یا بخش بزرگی از سازه را در یک سیکل 24 ساعته بتنریزی کنند.
این سیستم به دلیل ساختار منظم و تکراری، برای پروژههای انبوه‌سازی با پلانهای مشابه ایده‌آل است. برای پروژه‌هایی که نیاز به انعطافپذیری بیشتری دارند، می‌توانید از قالب فلزی مدولار استفاده کنید.
تاریخچه و تکامل فناوری قالب تونل فرم
قالب تونلی در دهه 1960 در اروپا برای پاسخ به نیازهای انبوه‌سازی مسکونی توسعه یافت. با پیشرفت فناوری و افزایش تقاضا برای ساخت سریع و اقتصادی، این سیستم در دهه‌های اخیر در ایران نیز محبوبیت زیادی پیدا کرده است. شرکت‌هایی مانند Alborz Ghaleb با ارائه قالب‌های تونلی با استانداردهای بین‌المللی مانند ISO 9001 و DIN، نقش مهمی در گسترش این فناوری در ایران ایفا کرده‌اند. برای اطلاعات بیشتر درباره تجهیزات قالب‌بندی، به صفحه انواع داربست مدولار مراجعه کنید.
مزایا و معایب قالب تونلی
مزایای کلیدی قالب تونلی
- سرعت اجرای بی‌نظیر: با سیکل‌های 24 ساعته، زمان ساخت تا 50% کاهش می‌یابد، که برای پروژههای بزرگ حیاتی است.
- کیفیت سطح بتن: سطوح بتنی صاف و یکدست، نیاز به نازک‌کاری را تا 60% کاهش می‌دهد.
- صرفه‌جویی اقتصادی: کاهش مصرف میلگرد (تا 30%)، نیروی انسانی، و مصالح نازک‌کاری.
- مقاومت لرزه‌ای و حریق: سازه‌های یکپارچه مقاومت بالایی در برابر زلزله و آتش دارند.
- دوام بالا: قالب‌های فلزی تونلی با نگهداری مناسب تا 800 بار قابل استفاده هستند.
برای مقایسه با سیستم‌های سبک‌تر، به صفحه قالب پلاستیکی پلیمری مراجعه کنید.
معایب و محدودیت‌ها
- هزینه اولیه بالا: استفاده از فولاد ST52 و تجهیزات پیچیده، هزینه اولیه را افزایش می‌دهد.
- نیاز به تخصص: نصب و اجرای قالب تونلی نیازمند نیروی کار آموزش‌دیده و جرثقیل است.
- محدودیت در طراحی: برای پلانهای پیچیده یا غیرتکراری، انعطافپذیری کمتری نسبت به قالب فلزی مدولار دارد.

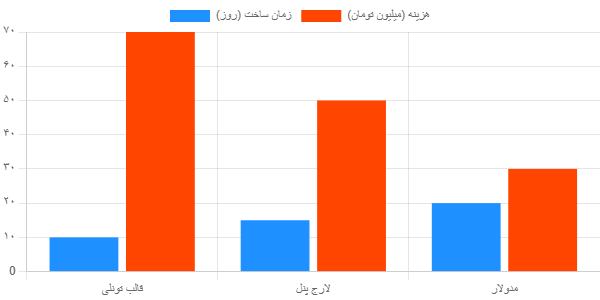

مقایسه قالب تونلی با سایر سیستم‌های قالب‌بندی
برای درک بهتر مزایای قالب تونلی، آن را با دو سیستم رایج دیگر مقایسه کرده‌ایم:
| ویژگی | قالب تونلی | قالب لارج پنل | قالب مدولار |
|---|---|---|---|
| سرعت اجرا | بسیار بالا (سیکل 24 ساعته) | بالا | متوسط |
| هزینه اولیه | بالا | بالا | پایین |
| کیفیت سطح بتن | ممتاز (بدون نازک‌کاری) | ممتاز | متوسط |
| انعطافپذیری طراحی | پایین (پلانهای تکراری) | متوسط | بالا |
| وزن قالب | 2-8 تن | 1.5-7.5 تن | 55 کیلوگرم |
| کاربرد | انبوه‌سازی | پروژههای بزرگ | پروژههای کوچک و متوسط |
قالب تونلی برای پروژههای انبوه‌سازی با پلانهای مشابه بی‌رقیب است، اما برای پروژههای کوچک، قالب بتن مدولار اقتصادیتر است.
مزایا و معایب قالب تونلی
مزایای کلیدی قالب تونلی
- سرعت اجرای بی‌نظیر: با سیکل‌های 24 ساعته، زمان ساخت تا 50% کاهش می‌یابد، که برای پروژههای بزرگ حیاتی است.
- کیفیت سطح بتن: سطوح بتنی صاف و یکدست، نیاز به نازک‌کاری را تا 60% کاهش می‌دهد.
- صرفه‌جویی اقتصادی: کاهش مصرف میلگرد (تا 30%)، نیروی انسانی، و مصالح نازک‌کاری.
- مقاومت لرزه‌ای و حریق: سازه‌های یکپارچه مقاومت بالایی در برابر زلزله و آتش دارند.
- دوام بالا: قالب‌های فلزی تونلی با نگهداری مناسب تا 800 بار قابل استفاده هستند.
برای مقایسه با سیستم‌های سبک‌تر، به صفحه قالب پلاستیکی پلیمری مراجعه کنید.
معایب و محدودیت‌ها
- هزینه اولیه بالا: استفاده از فولاد ST52 و تجهیزات پیچیده، هزینه اولیه را افزایش می‌دهد.
- نیاز به تخصص: نصب و اجرای قالب تونلی نیازمند نیروی کار آموزش‌دیده و جرثقیل است.
- محدودیت در طراحی: برای پلانهای پیچیده یا غیرتکراری، انعطافپذیری کمتری نسبت به قالب فلزی مدولار دارد.
اجزای تشکیل‌دهنده قالب تونلی
قالب تونلی از اجزای مختلفی تشکیل شده که هر یک نقش کلیدی در اجرا دارند:
- پانل‌های اصلی: ورق‌های فولادی ST52 (ضخامت 3-5 میلی‌متر، وزن 2-8 تن) برای دیوار و سقف.
- براکت‌ها: اتصال پانلها و تحمل فشار بتن.
- لوله‌های بتنریزی: هدایت بتن به داخل قالب.
- کریک‌های تنظیم: تضمین تراز عمودی و افقی.
- پیچ‌های میانی: جلوگیری از باز شدن پانلها حین بتنریزی.
- داربست مدولار: جابه‌جایی پانلها در ارتفاع.
- لوازم جانبی: گیره‌ها، پین‌ها، و قلاب‌های بالابر.
- پیچ‌های رابط: جلوگیری از باز شدن پانلها هنگام بتنریزی.
- جک‌های شاقول‌کننده: تنظیم عمود بودن قالب‌ها با دقت 0.1 درجه.
- داربست‌های مدولار: جابجایی و نصب پانلها در طبقات بالاتر.
- کفشک‌ها و پین‌ها: افزایش استحکام سیستم.
- قلاب‌های حمل: جابجایی پانلها با جرثقیل تا ظرفیت 10 تن.
برای جابه‌جایی آسان پانلها، از انواع داربست مدولار استفاده کنید.
فرآیند طراحی و اجرای قالب تونلی
طراحی
طراحی قالب تونلی با نرم‌افزارهای AutoCAD و Tekla انجام می‌شود. این نرم‌افزارها فشار هیدرواستاتیک بتن (25-30 kN/m²) و ابعاد سازه را محاسبه می‌کنند. طراحی شامل بازشوهای پیش‌ساخته برای درها، پنجره‌ها، و تأسیسات است.
تولید
پانل‌های فلزی با جوش CO2 و استاندارد ST52 تولید می‌شوند. برای پروژههای خاص، پانل‌های پلیمری با تزریق پلاستیک ساخته می‌شوند. Alborz Ghaleb از استانداردهای ISO 9001 و ACI 347 پیروی می‌کند.
اجرای پروژه
اجرای قالب تونلی شامل مراحل زیر است:
- برنامه‌ریزی: تدوین نقشه‌های معماری و تعیین بازشوها.
- آماده‌سازی سایت: تسطیح زمین و نصب کریک‌های تنظیم.
- نصب پانلها: انتقال پانلها با جرثقیل و تثبیت با براکت‌ها.
- بتنریزی: استفاده از بتن C30/C40 و ویبراتور برای تراکم.
- باز کردن قالب: پس از 24-48 ساعت، پانلها جدا می‌شوند.
- انتقال به طبقات بالا: با قلاب‌های بالابر.
- کنترل کیفیت: بررسی تراز دیوارها و کیفیت سطح.
برای ایمنی بیشتر در نصب، از داربست مدولار استفاده کنید.
فرآیند اجرای قالب تونلی: از طراحی تا بتنریزی
مراحل طراحی و برنامه‌ریزی
طراحی با نرم‌افزارهای AutoCAD و Tekla انجام می‌شود، با در نظر گرفتن فشار بتن (تا 60 kN/m²) و پلانهای معماری. محل بازشوها برای درب‌ها و پنجره‌ها در این مرحله تعیین می‌شود.
فرآیند نصب و بتنریزی
- آماده‌سازی سایت: تراز کردن فونداسیون با دقت 5 میلی‌متر و نصب جک‌های شاقول‌کننده.
- نصب پانلها: جابجایی پانلها با جرثقیل (ظرفیت 10 تن) و اتصال با براکت‌ها و پیچ‌ها.
- آرماتوربندی: قرار دادن میلگردهای استاندارد (مانند AIII) طبق نقشه.
- بتنریزی: استفاده از بتن C30 یا C40 با ویبراتور برای تراکم یکنواخت.
- گیرش اولیه: انتظار 24-48 ساعت برای گیرش بتن.
دمونتاژ و جابجایی
پس از گیرش، قالب‌ها با احتیاط دمونتاژ شده و با قلاب‌های حمل به طبقه بالاتر منتقل می‌شوند. این فرآیند تا 800 سیکل قابل تکرار است. برای پروژه‌هایی با نیاز به قالب‌های سبک‌تر، قالب پلاستیکی پلیمری گزینه‌ای مناسب است.
کاربردهای قالب تونلی در پروژههای ساختمانی
قالب تونلی به دلیل سرعت و کیفیت بالا، در پروژههای متنوعی کاربرد دارد:
- انبوه‌سازی مسکونی: برج‌های مسکونی در شهرهایی مانند تهران و مشهد.
- پروژههای تجاری: هتل‌ها، مراکز خرید، و ساختمان‌های اداری.
- زیرساخت‌های صنعتی: پل‌ها، سدها، و ایستگاه‌های مترو.
- بیمارستان‌ها و مدارس: سازه‌های با نیاز به مقاومت لرزه‌ای بالا.
برای پروژههای کوچک‌تر، قالب بتن مدولار می‌تواند جایگزین مناسبی باشد.
چگونه قالب تونلی هزینه‌های پروژه را کاهش می‌دهد؟
قالب تونلی با ویژگی‌های زیر هزینه‌های پروژه را به طور قابل‌توجهی کاهش می‌دهد:
- کاهش 50% زمان ساخت: سیکل‌های 24 ساعته، پروژه‌ها را زودتر به بهره‌برداری می‌رسانند.
- صرفه‌جویی 60% در نازک‌کاری: سطوح صاف بتن، نیاز به گچ‌کاری را حذف می‌کند.
- کاهش 30% مصرف میلگرد: طراحی بهینه سازه‌های سلولی.
- دوام قالب‌ها: قابلیت استفاده تا 800 بار، هزینه‌های بلندمدت را کاهش می‌دهد.
برای گزینه‌های اقتصادیتر، به صفحه قالب پلاستیکی پلیمری مراجعه کنید.
نکات کلیدی برای خرید قالب تونلی
برای انتخاب قالب تونلی باکیفیت، به نکات زیر توجه کنید:
- کیفیت مواد: ورق‌های فولادی ST52 با ضخامت 3-5 میلی‌متر و استانداردهای DIN یا ASTM.
- تجهیزات جانبی: براکت‌ها، پیچ‌ها، و جک‌ها از مواد مقاوم با روکش گالوانیزه.
- انعطافپذیری: امکان سفارشی‌سازی برای پلانهای خاص.
- پشتیبانی فنی: خدمات مشاوره و آموزش از شرکت‌هایی مانند Alborz Ghaleb.
- قیمت و گارانتی: مقایسه قیمت با توجه به کیفیت و خدمات پس از فروش.
برای اطلاعات بیشتر درباره تجهیزات قالب‌بندی، به صفحه انواع داربست مدولار مراجعه کنید.
چرا Alborz Ghaleb انتخاب برتر شماست؟
Alborz Ghaleb با دو دهه تجربه، پیشرو در ارائه قالب‌های تونلی است:
- کیفیت بی‌نظیر: محصولات.
- طراحی سفارشی: پانل‌های متناسب با نیاز پروژه.
- پشتیبانی حرفه‌ای: مشاوره و آموزش فنی.
- قیمت رقابتی: کیفیت بالا با هزینه معقول.
پروژه‌هایی مثل سد کرخه و مسکن مهر گواهی بر تعهد ما هستند. برای اطلاعات بیشتر، قالب بتن مدولار را بررسی کنید.
پرسش‌های متداول (FAQ) درباره قالب تونلی
قالب تونلی چیست و چه تفاوتی با قالب لارج پنل دارد؟
قالب تونلی برای بتنریزی همزمان دیوار و سقف در پلانهای تکراری طراحی شده است، در حالی که لارج پنل انعطافپذیری بیشتری برای پلانهای متنوع دارد.
آیا قالب تونلی برای پروژههای کوچک مناسب است؟
برای پروژههای کوچک، قالب بتن مدولار یا قالب پلاستیکی پلیمری اقتصادیتر هستند.
هزینه تقریبی قالب تونلی چقدر است؟
هزینهها بسته به ابعاد، کیفیت، و تعداد پانلها متفاوت است. با Alborz Ghaleb تماس بگیرید برای استعلام قیمت دقیق.
چگونه کیفیت قالب تونلی را ارزیابی کنیم؟
بررسی ضخامت ورق (3-5 میلی‌متر)، استانداردهای تولید (ISO 9001)، و خدمات پس از فروش.
چگونه کیفیت قالب تونلی را ارزیابی کنیم؟
TRTF (Traditional) برای پلانهای سادهتر و ERTF (Enhanced) برای پروژههای پیچیدهتر با بازشوهای بیشتر مناسب است.
