نظام قوالب البلاطات المسطحة: دليل التنفيذ خطوة بخطوة

فهم النظام قبل بداية التركيب

يتكون النظام من سطح التلامس مع الخرسانة، الجوائز الرئيسية والثانوية، الدعامات القابلة للتعديل، الرؤوس، التربيط الجانبي، قوالب الحواف، والملحقات الصغيرة. هذه التفاصيل الصغيرة هي التي تجعل مسار الحمل واضحاً من الخرسانة الطرية حتى أرضية التحميل.

إذا كانت سماكة البلاطة ٢٠ سنتيمتراً، فإن وزن الخرسانة فقط يقارب ٤٨٠ كغ لكل متر مربع. وعند إضافة الحديد والعمال ووزن القالب وتأثير الاهتزاز، قد يصل الحمل المؤقت إلى ٦٠٠ أو ٧٥٠ كغ لكل متر مربع. لذلك لا يصح تحديد تباعد الدعامات بالنظر فقط.

في البلاطات العالية أو الأحمال الثقيلة، يصبح استخدام السقالات المعيارية خياراً أكثر أماناً من دعامات منفردة غير مربوطة جيداً.

سطح القالب وجودة الخرسانة

أي انبعاج أو اتساخ أو حافة تالفة في سطح القالب سيظهر بعد الفك. في الأسقف التي ستبقى مكشوفة أو ستستلم طبقة تشطيب رقيقة، يصبح تنظيف القالب وفحص استقامته خطوة ضرورية وليست تجميلية.

تختلف الأنظمة بين ألواح معدنية وخشب رقائقي وقوالب بوليمرية. الألواح المعدنية تتحمل دورات أكثر، والخشب مفيد في الأشكال غير المنتظمة، أما القوالب الخفيفة فتقلل الجهد اليدوي في المشاريع المتكررة.

الدعامات والرؤوس ومسار الحمل

الدعامة يجب أن تكون رأسية، مثبتة على قاعدة مستقرة، وخالية من التلف في السن أو المسمار. وضع الدعامة فوق بقايا خرسانة أو تربة ضعيفة قد يسبب هبوطاً موضعياً أثناء الصب.

لا تقلل من أهمية ملحقات القوالب الخرسانية؛ فالمسامير والأوتاد والمشابك الصغيرة قد تكون سبباً في ثبات النظام أو فشله عند ضغط الصب.

المخططات والمحاور وضبط المناسيب

يجب مراجعة المخطط الإنشائي مع المعماري والميكانيكي قبل التركيب. أماكن الفتحات، السماكة، الحواف، مناطق الأعمدة، ومواقع الدكتات يجب أن تكون واضحة على الأرض وعلى سطح القالب.

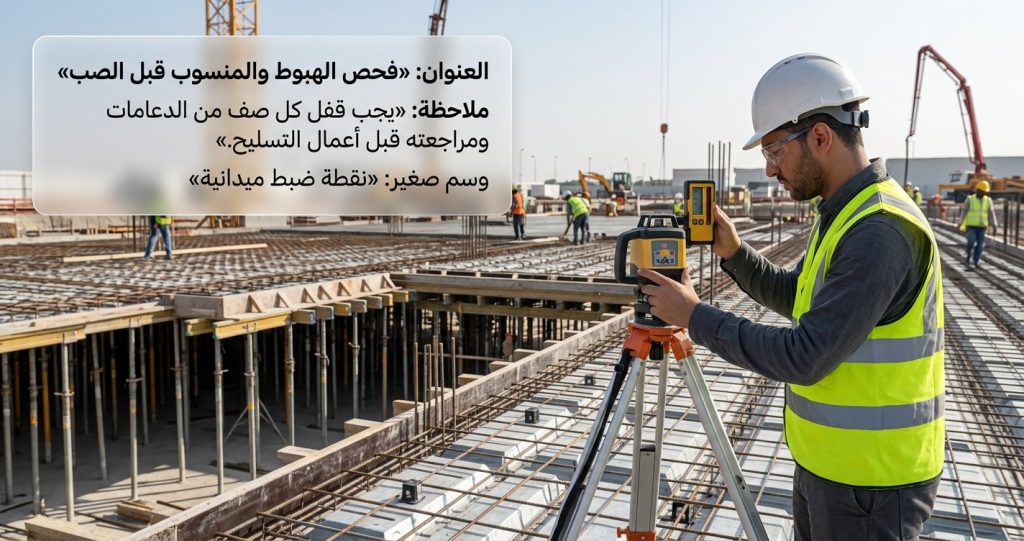

يتم نقل المنسوب المرجعي إلى الأعمدة أو الجدران باستخدام جهاز ليزر أو ميزان. بعد ذلك تُضبط الدعامات على هذا المنسوب. إذا اعتمد كل فريق على تقديره الخاص، فلن نحصل على سطح واحد متصل.

الفحص المبكر في الزوايا ووسط البحور وحول الأعمدة يوفر وقتاً كبيراً. تعديل ٣ أو ٥ مليمترات قبل التسليح سهل، أما بعد وضع الحديد والكراسي والفتحات فيصبح التعديل مزعجاً ومكلفاً.

تركيب الدعامات والجوائز والألواح

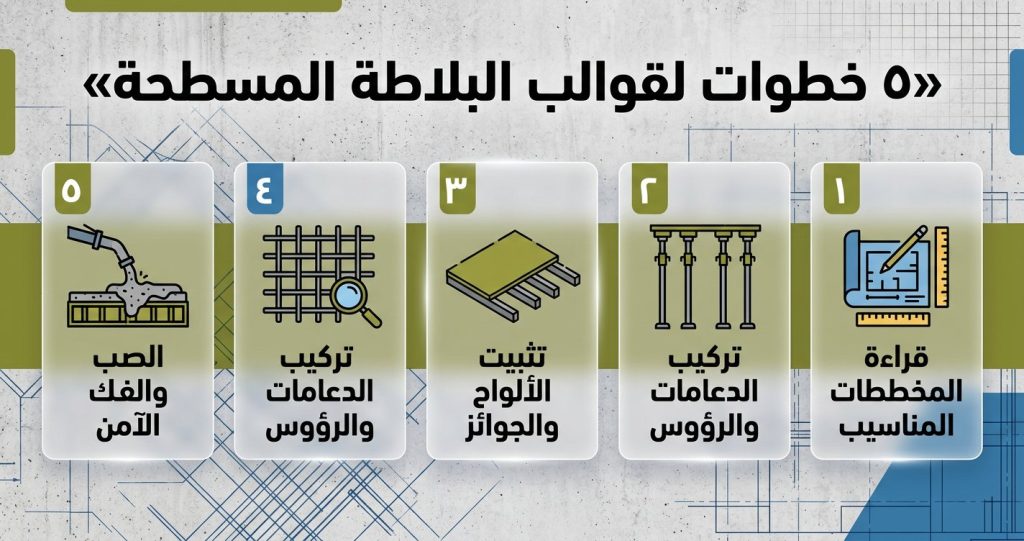

الترتيب الصحيح يبدأ بتحديد شبكة الدعامات، ثم تركيب الجوائز الرئيسية، ثم الجوائز الثانوية، وبعدها الألواح وسد الفواصل. هذا الترتيب يجعل التحقق من التوازن والتسوية أكثر سهولة.

يتغير تباعد الدعامات حسب سماكة البلاطة وارتفاع الطابق وسعة الدعامة ونوع الجائز. في مشاريع كثيرة نرى مسافات بين ٨٠ و١٢٠ سنتيمتراً، لكن الرقم النهائي يجب أن يعتمد على الحساب وليس على العادة.

الدعامات الطويلة تحتاج إلى تربيط أفقي وقطري. أثناء الهزاز وحركة العمال يمكن أن يحدث تمايل واضح إذا بقيت الدعامات منفردة، خصوصاً في البلاطات العالية أو عند تراكم الخرسانة في نقطة واحدة.
