قالب فلزی مدولار ستون

قالب فلزی مدولار ستون |تولید ولیست قیمت قالب ستون

قالب فلزی مدولار ستون  یا قالب فلزی ستون: طراحی کاربردی برای ساخت و ساز

قالب فلزی مدولار ستون یکی از قالب بتن جذاب و کاربردی قالب بندی ستون های بتنی و ساخت و ساز سازه های بتنی است که به وسیله‌ی اتصالات فلزی مانند پین و گوه بهم متصل می شوند و از قالب فلزی با ابعاد استاندارد و ثابت ساخته می‌شود. این فناوری ، امکاناتی بی‌نظیر برای قالب بندی ستون و ساخت سازه‌ها با انعطاف‌پذیری بالا، استحکام قابل اعتماد و زمان کوتاه بستن قالب ستون را فراهم می‌کند. در این مطلب، به بررسی جامع قالب فلزی مدولار ستون خواهیم پرداخت و اهمیت، مزایا، روش‌ها و مراحل استفاده از آن را بررسی خواهیم کرد.

قالب فلزی مدولار ستون چیست؟

قالب فلزی مدولار ستون به معنای استفاده قالب فلزی مدولار برای قالب بندی ستون‌ و ستون‌های بتنی ترکیبی است. که برای اتصال انها معمولاً از پین و گوه  فلزیاستفاده می شود. قطعات قالب فلزی در سایز های مختلف واستاندارد تولید و با استفاده از اتصالات قوی و محکم به هم متصل می‌شوند تا ستون‌های مدور یا مستطیلی با اندازه‌ها و ارتفاع‌های مختلف ایجاد شوند.

مزایای استفاده از قالب فلزی مدولار ستون

انعطاف‌پذیری بالا

قالب فلزی مدولار ستون امکان ایجاد ستون‌های با اندازه‌ها و شکل‌های مختلف را فراهم می‌کند. این امکان به مهندسان و معماران اجازه می‌دهد تا سازه‌هایی با طراحی‌های منحصربه‌فرد را بر اساس نیازهای پروژه ایجاد کنند.

سرعت در ساخت

با استفاده از قالب فلزی مدولار ستون، زمان لازم برای ساخت و ساز به طرز چشمگیری کاهش می‌یابد. اتصالات محکم و قطعات آماده‌ی فلزی باعث افزایش سرعت اجرای پروژه می‌شود.

کاهش هدررفت مواد

در روش‌های سنتی ساخت ستون‌ها، ممکن است به دلیل برش و تغییر شکل مواد، هدررفت مواد بسیاری ایجاد شود. با استفاده از قالب فلزی مدولار ستون، هدررفت مواد به حداقل می‌رسد و از مواد استفاده مؤثرتری صورت می‌گیرد.

استحکام و پایداری

اتصالات فلزی مهاری در قالب فلزی مدولار ستون، سازه‌های مقاوم و پایداری را فراهم می‌کند. این ستون‌ها می‌توانند بارهای سنگین را به طور ایمن تحمل کنند و از انعطاف پذیری طبیعی فلزات بهره‌برداری کنند.

روش‌ محاسبه و خرید قالب فلزی مدولار ستون

بررسی نیازها و مشخصات پروژه

قبل از خرید قالب، نیازها و مشخصات پروژه به دقت بررسی می‌شوند. این شامل ابعاد ستون‌ها، بارهای قابل تحمل، ارتفاع و سایر جزئیات است. و این که بتوان از قالب های تهیه شده در بخش های دیگر پروژه استفاده کرد.

60
*
60
55
*
55
50
*
50
45
*
45
40
*
40
35
*
35
30
*
30
سایز قالب مورد استفاد
4
+
4
4
+
4
قالب عرض 20 به طول 1 و 2 متر
2
+
2
4
+
4
4
+
4
قالب عرض 30 به طول 1 و 2 متر
2
+
2
2
+
2
2
+
2
قالب عرض 40 به طول 1 و 2 متر
2
+
2
قالب عرض 50 به طول 1 و 2 متر
88کنج بیرونی 5*5*150
88888کنج بیرونی 10*10*150
295270246221192175151وزن کل با قالب لبه تسمه ای جوشی
273250228205182163142وزن کل با قالب لبه خم

مراحل استفاده از قالب فلزی مدولار ستون

برای استفاده از قالب فلزی مدولار ستون، مراحل زیر را می‌توان پیش برد:

1. آماده‌سازی محل

محل نصب ستون‌ها باید با دقت آماده شود. این شامل تمیز کردن و صاف کردن سطح محل نصب است.

2. اتصال قالب فلزی مدولار

قالب های فلزی با استفاده از اتصالات مناسب مانند پین و گوه و گیره متوسط و قید به یکدیگر متصل می‌شوند.

3. شاغول کردن ستون‌ها

ستون‌ها در محل نصب مونتاژ می‌شوند و با دقت شاغول می‌شوند. معمولاً از جک سقفی یا بلت تمام رزوه برای تثبیت و شاغول کردن استفاده می‌شود.

4. بررسی نهایی و تنظیمات

بعد از نصب، ستون‌ها بررسی نهایی می‌شوند و اطمینان حاصل می‌شود که همه‌چیز به درستی عمل کرده است. در صورت نیاز، تنظیمات ضروری انجام می‌شود.

قالب ستون فلزی مدولار

پرسش‌های متداول در مورد قالب فلزی مدولار ستون

آیا قالب‌های فلزی مدولار ستون قابل شخصی‌سازی هستند؟

قطعاً! این قالب‌ها با 27 اندازه قالب تخت و 15 اندازه قلب کنج مختلف عرضه می‌شوند و به معماران و سازندگان امکان قالب بندی ستون های آنها را بر اساس نیازهای پروژه‌شان می‌دهند.

چگونه قالب‌های فلزی مدولار ستون به کارآیی ساخت کمک می‌کنند؟

قالب‌های فلزی مدولار ستون برای تجمیع آسان طراحی شده‌اند و این موضوع باعث کاهش زمان ساخت می‌شود. همچنین، قطعات استاندارد فرآیند ساخت را ساده‌تر می‌کنند.

آیا قالب‌های فلزی مدولار ستون برای تمام انواع ساختمان مناسب هستند؟

بله، این قالب‌ها در انواع مختلفی از ساختمان‌ها، از مسکونی تا تجاری و حتی صنعتی کاربرد دارند. انعطاف پذیری و استحکام آنها باعث می‌شود تا به نیازهای ساخت مختلف سازگار باشند.

چه چیزی قالب فلزی مدولار ستون را از روش‌های قالب بندی ستون سنتی متمایز می‌کند؟

برخلاف روش‌های سنتی که ممکن است شامل قالب بندی با چوب در محل و کیفیت متغیر باشد، قالب‌های فلزی مدولار ستون کیفیت و ابعاد یکسانی دارند. این تطابق منجر به افزایش استحکام سازه می‌شود.

آیا قالب‌های فلزی مدولار ستون به اصول ساخت پایدار کمک می‌کنند؟

به طور قطع. مهندسی دقیق این قالب‌ها منجر به کاهش اتلاف مواد می‌شود و با اصول ساخت پایدار هماهنگ است. همچنین، ماندگاری آنها نیاز به تعویض‌های مکرر را کاهش می‌دهد.

چگونه هزینه قالب‌های فلزی مدولار ستون به روش‌های ساخت سنتی مقایسه می‌شود؟

اگرچه سرمایه اولیه در قالب فلزی مدولار ستون ممکن است کمی بیشتر باشد، صرفه‌جویی در زمان قالب بندی نسبت به چوب و کاهش هزینه نیروی کار معمولاً منجر به کاهش کلی هزینه‌ها در طولانی‌مدت می‌شود.

قالب فلزی مدولار ستون بتنی

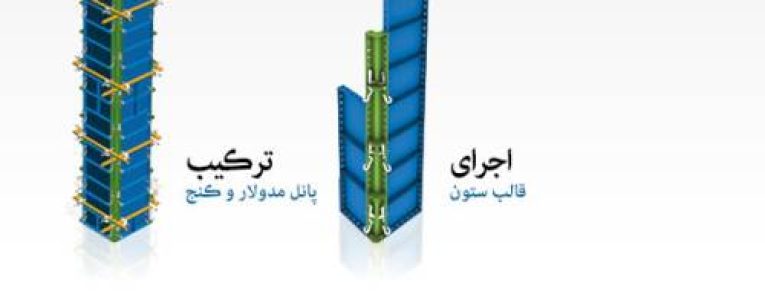

برای قالب فلزی مدولار ستون از ترکیب قالب مدولار و کنج بیرونی و اتصالاتی نظیر پین و گوه می توان انواع مقاطع مورد نیاز برای تشکیل یک ستون بتنی با هر ارتفاعی را ایجاد کرد. قالب مدولار معمولاً به صورت استاندارد در عرض های ۱۰، ۱۵، … و ۵۰ سانتی متر و طول های ۱، ۵/۱ و ۲ متر طراحی و تولید می گردند و کنج ها نیز در انواع گوناگون ۵x۵، ۵x۱۰، ۱۰x۱۰، ۲/۵x۲/۵ و نبشی صفر و یا هر اندازه استاندارد دیگری تولید می گردند.

قالب فلزی مدولار ستون

برای مقاطع کوچکتر از 60×60 سانتیمتر از قیدهای ستون با مقطع لوله (قیدهای لوله‌ای) و برای مقاطع بزرگتر، از قیدهای با مقطع ناودانی (قید ناودانی) می‌بایست استفاده کرد .جهت جلوگیری از تابیدگی قالب ستون پیشنهاد می‌گردد اندازه ارتفاعی کنج‌های بیرونی با پانل های میانی یکی نباشد، اندازه کنج‌های بیرونی 150 سانیتمتر و پانل‌های میانی 100 یا 200 سانتیمتر انتخاب شود.

قالب فلزی مدولار ستون

ورق رویه ۳ میلیمتر و تسمه ها از ورق ۵ میلیمتر می باشند. گروه طراحی شرکت البرز قالب با انجام محاسبات دقیق این پانل ها را طوری طراحی و تولید می نماید که توان و استحکام کافی در مقابل انواع فشارهای هیدرواستاتیکی بتن را داشته باشد.

      ابعاد ستون
۶۰x۶۰ ۵۵x۵۵ ۵۰x۵۰ ۴۵x۴۵ ۴۰x۴۰ ۳۵x۳۵ ۳۰x۳۰
          ۴ ۴ قالب عرض ۲۰ با طول ۱ و ۲ متر
    ۲ ۴ ۴     قالب عرض ۳۰ با طول ۱ و ۲ متر
۲ ۲ ۲         قالب عرض ۴۰ با طول ۱ و ۲ متر
۲             قالب عرض ۵۰ با طول ۱ و ۲ متر
        ۸   ۸ کنج بیرونی ۱۵۰x۵x۵
۸ ۸ ۸ ۸   ۸   کنج بیرونی ۱۵۰x۱۰x۵
۳۰۹ ۲۸۸ ۲۶۹ ۲۵۱ ۲۳۶ ۲۰۴ ۱۹۰ وزن کل قالب های تسمه ای هر ستون (کیلوگرم)
۲۸۰ ۲۶۰ ۲۳۷ ۲۱۴ ۱۹۴ ۱۸۲ ۱۶۲ وزن کل قالب خم هر ستون (کیلوگرم)

قالب گرد ستون

قالب فلزی مدولار ستون گرد
جهت اجرای مقاطع گرد با قطرهای کوچکتر از 2 متر استفاده از پانل‌های مدولار (کمانی) مقدور نمی‌باشد و چنانچه انجام پذیرد با کیفیت پائینی مواجه خواهیم بود. به همین دلیل قالب مقاطع فوق بصورت خاص ساخته می‌شود. معمولاً مقاطع ستونهای گرد از دو سگمنت 180 درجه تشکیل می‌گردد و سگمنت‌های فوق به توسط کلمس فولادی نشکن به یکدیگر متصل می‌گردند. این کلمس‌ها بسیار مقاوم می‌باشند و توسط ضربه چکش در محل خود قرار می‌گیرند.

قالب فلزی مدولار ستون گرد
