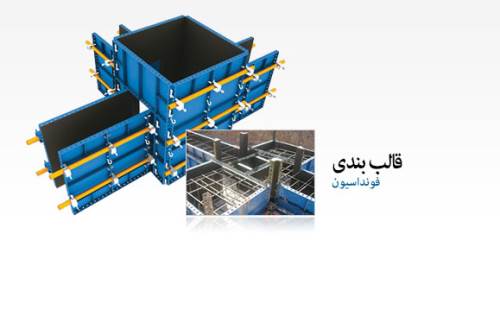

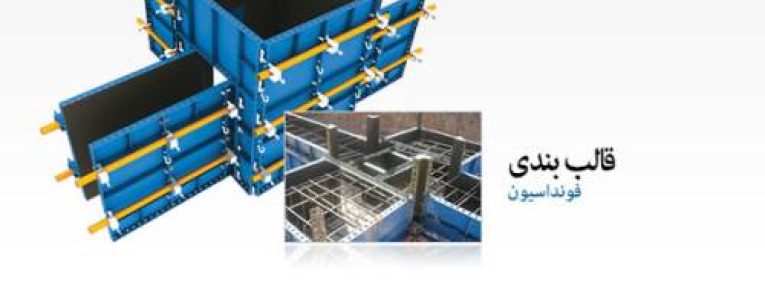

قالب فلزی فونداسیون

قالب فونداسیون

فونداسیون، پی ساختمان یا شالوده

در عمران و ساخت انواع سازه بتنی صنعتی یا ساختمانی، فونداسیون یکی از اجزای حیاتی است که اساس کل ساختمان را تشکیل می‌دهد. انتخاب قالب فونداسیون و اجرای صحیح فونداسیون بتنی امری بسیار پر اهمیت‌ است. در این مطلب، به بررسی قالب بندی فنداسیون بتنی انواع قالب فلزی بتن قالب پلاستیکی بتن و … پرداخته و مراحل اجرایی این فرآیند را به تفصیل بررسی خواهیم کرد.

فونداسیون چیست؟

فونداسیون یا پی ساختمان یکی از اجزای ضروری هر سازه به شمار می آید در فرآیند ساخت سازه‌های مختلف از جمله خانه‌ها، برج‌ها، پل‌ها و ساختمان‌های عمرانی به‌کار می‌رود و وظیفه آن تحمل فشار ناشی از ستون ها و انتقال این نیرو به زمین است. پی سازی بنا با توجه به نوع سازه و محلی که قرار است در آن اجرا شود تحت شرایط متفاوتی انجام می شود تا استحکام و مقاومت سازه تامین گردد.

فونداسیون اولین مرحله ساخت بنا است و باید استانداردهای لازم در اجرای آن رعایت شود. در این نوشته قصد داریم قالب بندی فونداسیون را برای شما شرح دهیم. با ما همراه باشید.

وظایف اصلی یک فونداسیون عبارتند از:

انتقال بار:

فونداسیون باید بارهای ساختمانی را به زیربنای زمین منتقل کند. این بارها شامل وزن ساختمان، بارهای زنده (مانند بارهای باد، برف و تجهیزات)، بارهای زلزله و بارهای دیگر است. فونداسیون باید قادر باشد این بارها را به طور ایمن و یکنواخت به زمین منتقل کند تا از نشست نامناسب و تغییر شکل‌های غیرمطلوب ساختمان جلوگیری شود..

جلوگیری از نفوذ آب:

فونداسیون باید از نفوذ آب به داخل ساختمان جلوگیری کند. آب می‌تواند باعث آسیب به بنا شود و عوارضی مانند رطوبت، ترک‌ها و خرابی ساختمان ایجاد کند. بنابراین، فونداسیون باید به طور موثری از نفوذ آب به داخل ساختمان جلوگیری کند و از روش‌ها و موادی مانند عایق‌های آب و رطوبت، سیستم‌های زهکشی و جزئیات سازه‌ای مناسب استفاده کند.

پایداری ساختمان:

فونداسیون باید استحکام و پایداری ساختمان را تضمین کند. در صورتی که فونداسیون به درستی طراحی و اجرا نشود، ممکن است باعث نشست نامناسب ساختمان شود که به آسیب رسیدن ساختمان و کاهش عمر مفید آن منجر می‌شود. پایداری فونداسیون باید در برابر عوامل مختلفی مانند متغیرهای خاکی، نیروهای زلزله و تغییرات حرارتی تضمین شود.

انواع فونداسیون

در عمران و ساخت انواع سازه بتنی صنعتی یا ساختمانی، فونداسیون یکی از اجزای حیاتی است که اساس کل ساختمان را تشکیل می‌دهد. انتخاب و اجرای صحیح فونداسیون بتنی امری بسیار پر اهمیت‌ است. در این مطلب، به بررسی قالب بندی فنداسیون بتنی پرداخته و مراحل اجرایی این فرآیند را به تفصیل بررسی خواهیم کرد.

فونداسیون‌های مسلح

این نوع فونداسیون‌ها با استفاده از مصالحی مانند بتن مسلح یا بتن مسلح شده با فولاد ایجاد می‌شوند. این فونداسیون‌ها به‌طور خاص در سازه‌های بلند و با بارهای زیاد مورد استفاده قرار می‌گیرند.

فونداسیون‌های مسلح دال

فونداسیون‌های مسلح دال این نوع فونداسیون‌ها شامل دال‌های مسلح است که بارها را به صورت یکنواخت به خاک منتقل می‌کنند. این نوع فونداسیون‌ها به‌طور عمده در ساختمان‌های پیچیده با طبقات مختلف مورد استفاده قرار می‌گیرند.

فونداسیون‌های مخروطی

فونداسیون‌های مخروطی این نوع فونداسیون‌ها به‌صورت مخروطی در زیر سازه قرار می‌گیرند و معمولاً در مناطق با خاک‌های نرم و شنی مورد استفاده قرار می‌گیرند.

فونداسیون‌های عمیق

فونداسیون‌های عمیق به‌طور عمده در مناطق با خاک‌های نرم یا شرایط زمینی خاص مورد استفاده قرار می‌گیرند. این نوع فونداسیون‌ها به عمق‌های بیشتری در زیر سطح خاک فرو می‌شوند تا استحکام سازه تضمین شود.

قالب‌بندی فونداسیون

فونداسیون اساس استحکام برای سازه‌های

قالب‌بندی فونداسیون یکی از مراحل اساسی در فرآیند ساخت سازه‌ها می‌باشد. در این مرحله، ساختار فونداسیون به‌طور دقیق در قالب‌های مختصر قرار می‌گیرد تا بعداً بتوان بتن را ریخته و فرآیند ساخت را آغاز نمود. قالب‌بندی در فونداسیون به ایجاد شکل و ساختار دقیق فونداسیون کمک می‌کند و نقش مهمی در استحکام و دوام ساختمان ایفا می‌کند.

مراحل قالب‌بندی فونداسیون

آماده‌سازی محیط

قبل از شروع قالب‌بندی، محیط اطراف فونداسیون باید به‌طور کامل آماده شود. این شامل پاک‌سازی محل، حذف سطح زیرین خاک نرم ریختن بتن مگ و انجام اقدامات موردنیاز برای جلوگیری از نفوذ آب به ساختمان است.

قالب‌بندی و نصب انداره‌ها

در این مرحله، قالب‌بندی محدوده فونداسیون انجام می‌شود. این قالب‌ها معمولاً از قالب فلزی، قالب پلاستیکی، چوب،  یا مصالح مشابه ساخته می‌شوند و به شکل دقیقی ابعاد و شکل فونداسیون را مشخص می‌کنند. همچنین انداره‌ها نیز برای حمایت از قالب‌ها نصب می‌شوند.

نصب انشعابات

قبل از ریخته شدن بتن، در صورت نیاز به عبور تاسیسات از داخل یا زیر فونداسیون انشعابات موردنیاز برای آب، برق و گاز در فونداسیون نصب می‌شوند. این انشعابات باید با دقت و بر اساس استانداردها قرار گیرند.

بتن ریزی فونداسیون

ریختن بتن بعد از نصب انشعابات و انداره‌ها، مرحله ریختن بتن آغاز می‌شود. بتن مخلوط و با کیفیت به قالب‌ها ریخته می‌شود و پس از تراکم و صاف‌کردن سطح، به خشک شدن و تثبیت می‌پردازد. در این نرحله یکی از مهم ترین کار ها ویبره زدن بتن برای خروج هوا از داخل فنداسیون میباشد.

اهمیت قالب‌بندی فونداسیون

قالب بندی فونداسیون نقش مهمی در دوام و استحکام سازه‌ها دارد. انجام صحیح و دقیق این مرحله، از تضمین کننده این است که فونداسیون به‌طور صحیح و بدون مشکلات اجرایی ایجاد شود و در طول زمان تحمل بارها و نیروهای وارده به ساختمان را به‌خوبی انجام دهد. به طور کلی، قالب‌بندی فونداسیون یکی از مراحل کلیدی و پیچیده در فرآیند ساخت سازه‌ها است که نیازمند تخصص و دقت زیادی است. توجه به جزئیات و رعایت استانداردهای مربوطه در این مرحله، به‌عنوان یکی از عوامل اصلی در ایجاد سازه‌های مقاوم و پایدار محسوب می‌شود.

انواع قالب بندی فونداسیون

قالب‌بندی فونداسیون یکی از مراحل اساسی در فرآیند ساخت سازه‌های عمرانی است و انتخاب نوع مناسب قالب‌بندی تأثیر زیادی بر کیفیت و دوام سازه‌ها دارد. در اینجا به بررسی انواع روش قالب بندی فونداسیون مزایا و معایب انواع مختلف قالب‌بندی فونداسیون پرداخته خواهد شد:

قالب بندی فونداسیون با چوب

قالب‌های چوبی از تیرها و ورق‌های چوبی یا پلایوود ساخته می‌شوند. برای استفاده از این قالب‌ها، ابتدا تیرها به‌صورت عمودی در کناره های فونداسیون قرار می‌گیرند و سپس ورق‌ها در اطراف تیرها قرار می‌گیرند تا شکل و ابعاد موردنظر به‌دست آید. بتن سپس درون قالب‌های چوبی ریخته می‌شود و پس از تراکم و تثبیت، قالب‌ها برداشته می‌شوند.

مزایا:

هزینه نسبتاً پایین تولید و نصب قالب‌های چوبی است.

قابلیت تنظیم و تغییر شکل قالب‌ها برای انواع فرم‌ها و ابعاد مختلف.

قابلیت ساخت قالب‌های سفارشی و تنظیم شده به نیازهای خاص سازه.

امعایب:

عمر محدود قالب‌های چوبی و نیاز به تعویض آن‌ها در طولانی‌مدت.

احتمال تغییر شکل و تغییر در ابعاد قالب‌ها به دلیل رطوبت و تغییرات جوی. نیاز به کارگران ماهر برای ساخت و نصب قالب‌ها.

خطر ایجاد ترک‌ها در بتن به دلیل عدم توانایی قالب‌های چوبی در حفظ رطوبت بتن.

قالب چوبی فنداسیون

قالب بندی فونداسیون با قالب‌ فلزی

قالب‌های فلزی برای استفاده از قالب‌های فلزی، تیرها، ورق‌ها و سیستم‌های فلزی به‌کار می‌روند. ابتدا تیرها در موقعیت‌های موردنظر قرار می‌گیرند و سپس ورق‌های فلزی بر روی تیرها نصب می‌شوند. این ورق‌ها معمولاً جداپذیر هستند که به راحتی می‌توان قالب‌ها را پس از تراکم و تثبیت بتن برداشت. تجهیزات فلزی به‌دلیل مقاومت و دوام بالا برای پروژه‌های بزرگ مناسب هستند.

مزایا:

قابلیت استفاده مجدد و تکراری قالب‌های فلزی در پروژه‌های مختلف.

مقاومت بالا در برابر فشار بتن و قدرت استحکام در برابر تغییرات دما و رطوبت.

سرعت بالا در نصب و برداشت قالب‌ها و تسهیل در فرآیند ساخت و ساز.

معایب:

هزینه بالای تهیه و نصب قالب‌های فلزی.

نیاز به تجهیزات و ماشین‌آلات برای نصب و برداشت قالب‌ها.

محدودیت در تنظیم شکل و ابعاد قالب‌ها نسبت به قالب‌های چوبی.

خطر زنگ زدگی و خوردگی قالب‌های فلزی در صورت عدم مراقبت و نگهداری مناسب.

قالب فلزی فونداسیون

قالب بندی فونداسیون با چوب

قالب‌های چوبی از تیرها و ورق‌های چوبی یا پلایوود ساخته می‌شوند. برای استفاده از این قالب‌ها، ابتدا تیرها به‌صورت عمودی در کناره های فونداسیون قرار می‌گیرند و سپس ورق‌ها در اطراف تیرها قرار می‌گیرند تا شکل و ابعاد موردنظر به‌دست آید. بتن سپس درون قالب‌های چوبی ریخته می‌شود و پس از تراکم و تثبیت، قالب‌ها برداشته می‌شوند.

مزایا:

قابلیت استفاده مجدد و تکراری قالب‌های پلاستیکی.

مقاومت در بقایای شیمیایی و حساسیت کمتر به رطوبت نسبت به قالب‌های چوبی.

وزن سبک و حمل و نقل آسان قالب‌ها. امکان تنظیم شکل قالب‌ها به دلی خلاف قالب‌های پلاستیکی.

هزینه بالای تهیه و نصب قالب‌های پلاستیکی نسبت به قالب‌های چوبی.

محدودیت در تنظیم شکل و ابعاد قالب‌ها نسبت به قالب‌های چوبی.

خطر آسیب دیدگی و شکستگی قالب‌های پلاستیکی در صورت استفاده نادرست یا سنگین بارگذاری.

قالب پلاستیکی فنداسیون

قالب فونداسیون

فونداسیون یا پی ساختمان یکی از اجزای ضروری هر سازه به شمار می آید و وظیفه آن تحمل فشار ناشی از ستون ها و انتقال این نیرو به زمین است. پی سازی بنا با توجه به نوع سازه و محلی که قرار است در آن اجرا شود تحت شرایط متفاوتی انجام می شود تا استحکام و مقاومت سازه تامین گردد.

فونداسیون اولین مرحله ساخت بنا است و باید استانداردهای لازم در اجرای آن رعایت شود. در این نوشته قصد داریم قالب بندی فونداسیون را برای شما شرح دهیم. با ما همراه باشید.

در قالب بندی فونداسیون از قالب های چوبی، فلزی و آجری استفاده می شود که هر کدام دارای ویژگی های منحصر بفرد خود هستند. در سیستم قالب بندی، پنل های مختلفی برای قالب گذاری به کار می روند که بر اساس نوع سازه و نقشه اجرایی می توان آنها را در اشکال مختلف ایجاد نمود.

برای پی سازی ساختمان پس از گودبرداری باید خطوط آکس بندی شده و محل قرارگیری قالب در روی زمین مشخص شود تا بتوان بر اساس آن فونداسیون را اجرا نمود. از جمله نکاتی که در قالب بندی فونداسیون باید به آنها توجه کرد به شرح ذیل می باشند:

قالب فلزی فونداسیون که برای پی ریزی بنا مورد استفاده قرار می گیرند شامل موارد زیر هستند:


قالب فلزی فونداسیون مدولار

قالب فلزی فونداسیون در مقایسه با قالب های چوبی و آجری از استحکام و سطح شاقولی مناسب تری برخوردار می باشد. امروزه این نوع قالب ها از جمله رایج ترین قالب های مورد استفاده در پی ریزی ساختمان هستند زیرا به راحتی می توان آنها را حمل نمود و در هر نوع سیستم اجرایی به کار برد. از مزایای قالب فلزی می توان به مواردی نظیر دوام و استحکام بسیار بالا، سهولت اتصال، سرعت بالای اجرا، قابلیت استفاده مجدد و بهره وری بالا اشاره نمود.

قالب فلزی فونداسیون

در پروژه هایی که تنوع ابعاد و سطوح کم اما حجم کار بالاست، قالب فلزی فونداسیون بهترین گزینه محسوب می شوند. هر چند قیمت اولیه این قالب ها گران است اما طول عمر آنها بالا بوده و می توان سال ها از آنها استفاده کرد. به منظور جلوگیری از اثرات نامطلوب آب و هوایی بر این قالب ها باید حتی المقدور آنها را عایق بندی نمود.
قالب فلزی فونداسیون

اجزای فلزی قالب فنداسیون

آن چه که به عنوان اجزاء قالب فلزی فونداسیون شناخته می شود، قطعات مختلفی برای قالب بندی بتن می باشد. این قطعات در پروژه های مختلف می تواند متفاوت باشد. برای مثال از اجزاء قالب فلزی می توان به میان بولت چدنی، واشر کاس، تسمه بلت، گیره بلند میان برد فلزی دنده درشت، جک دو پیچ و غیره اشاره کرد.

قالب فلزی فونداسیون


قالب آجری فونداسیون

قالب فلزی فونداسیون برای استفاده در اطراف پی استفاده می شود و پس از گیرایش بتن در محل مورد نظر مانده و به عنوان قالبی دائمی در نظر گرفته می شود.به منظور جلوگیری از مکیده شدن آب بتن توسط آجر باید یک لايه ورق نايلوني قبل از بتن ریزی بر روی دیوار نصب شود در غیر این صورت آجرها را باید کامل آب پاشی کرد. البته هنگام آب پاشی این نکته که آب نباید درون قالب ها جمع شود را باید مد نظر قرار داد.

در این نوع قالب بندی حدود آکس های سازه و قالب باید توسط نقشه بردار مشخص شود. برای جلوگیری از کوچکترین خطا در اجرای این نوع قالب بندی بهتر است گوشه آکس ها و قالب ها میخ گذاری گردد و مرز قالب ها بعد از آنکه با رسیمان مشخص شد رنگ آمیزی شود. علاوه بر آن سطح زمین باید از ترازی یکنواخت برخوردار باشد که این امر با نقشه برداری انجام می شود.

هنگام قالب بندی آجری باید یک لایه نازک از سیمان در جداره داخلی قالب اجرا گردد اما در صورت عدم این کار می توان از پلاستیک نیز استفاده نمود. پشت قالب آجری را می توان با خاک پر کرد.

قالب چوبی فونداسیون

قالب چوبی همانطور که از نامش پیداست از جنس چوب است. قالب ها به اندازه ای ساخته می شوند که بتوان آنها را به مکان مورد نظر حمل نمود. بتن ریزی در این قالب ها به دقت کافی نیاز دارد تا آسیبی به لبه آنها وارد نشود.قالب های چوبی در برابر قالب های فلزی وزن سبک تری دارند اما مقاومت آنها در برابر رطوبت چندان بالا نمی باشد. از مزایای این نوع قالب می توان به مواردی نظیر سهولت در اجرا و اتصالات، ضریب حرارتی پایین و وزن سبک اشاره نمود. تنها عیب قالب چوبی عدم استفاده از آن بیشتر از ۱۰ بار است.

قالب بندی فنداسیون با استفاده از قالب فنداسیون پلاستیکی پلیمری
