مقدمه: دال بتنی؛رویای معماری مدرن؛ فضاهای وسیع و بدون ستون با سقف دال بتنی
وقتی به یک ساختمان نیمهکاره نگاه میکنید، شاید ستونها نماد ایستادگی باشند، اما این “سقفها” هستند که زندگی را ممکن میسازند. سقف، نه تنها پناهگاه است، بلکه به عنوان یک دیافراگم صلب، وظیفه حیاتی یکپارچهسازی سازه در برابر زلزله را بر عهده دارد. در میان تمام سیستمهای سقفی که در تاریخ مهندسی ابداع شدهاند، “سقف دال بتنی” (Concrete Slab) پادشاه بلامنازع استحکام و انعطافپذیری معماری است.
اما دال بتنی دقیقاً چیست؟ چرا مهندسین در پروژههای بزرگ تجاری، برجهای مسکونی و حتی ویلاهای لوکس، کمکم در حال حذف سیستمهای سنتی (مثل تیرچه بلوک) و جایگزینی آن با انواع دالهای بتنی هستند؟ آیا دال بتنی فقط یک صفحه تخت و سنگین است، یا دنیایی از تکنولوژیهای نوین مثل “وافل” و “مجوف” را در دل خود دارد؟
ما در “البرز قالب”، با سالها تجربه در تامین پیشرفتهترین تجهیزات قالببندی، شاهد این گذار تکنولوژیک بودهایم. در این راهنمای جامع، میخواهیم پیچیدگیهای مهندسی را کنار بزنیم و به زبانی ساده اما تخصصی، انواع دالها، روش اجرای صحیح و نکات طلایی برای کاهش هزینههای ساخت را بررسی کنیم. اگر پیمانکار، مهندس ناظر یا کارفرمایی هستید که بین انتخاب “دال تخت” یا “تیرچه” مردد ماندهاید، این مقاله نقشه راه شماست.
دال بتنی (Concrete Slab) دقیقاً چیست؟ (فراتر از یک تعریف ساده)
در ادبیات مهندسی عمران، “دال” به عضوی سازهای گفته میشود که ضخامت آن نسبت به طول و عرضش بسیار ناچیز است، اما وظیفه تحمل بارهای سنگین ثقلی (وزن افراد، مبلمان، دیوارها) و انتقال آنها به تکیهگاهها (تیرها و ستونها) را دارد.
دال بتنی، ترکیبی هوشمندانه از دو متریال است:
- بتن: که در برابر فشار (Compression) مقاومت فوقالعادهای دارد.
- فولاد (میلگرد): که ضعف بتن در برابر کشش (Tension) را جبران میکند.
این ترکیب باعث میشود سقف دال بتنی، بر خلاف سقفهای طاق ضربی قدیمی، رفتاری کاملاً یکپارچه و شکلپذیر داشته باشد. اما نکته کلیدی اینجاست: دال بتنی فقط یک نوع نیست! بسته به اینکه دهانه ستونها چقدر باشد و معمار چه فضایی بخواهد، ما دال را با “قالبهای” متفاوتی اجرا میکنیم. گاهی این قالب یک سطح صاف است و گاهی از تکنولوژیهای پیشرفتهتری مثل قالب وافل استفاده میشود تا با حذف بتن اضافی، سقف را سبکتر و دهانهها را وسیعتر کنیم.
سقف دال بتنی یکی از رایجترین انواع سقف در ساختمانسازی است که از بتن مسلح ساخته میشود. و برای اجرا معمولا از ورق پلایوود یا ورق پلاستیکی جایگزین پلایوود استفاده می شود.
سقف دال بتنی چیست؟ (نگاهی از دیدگاه سازه)
در سادهترین تعریف، سقف دال بتنی (Concrete Slab) یک عضو سازهای افقی و مسطح است که معمولاً از بتن مسلح (ترکیب بتن و میلگردهای فولادی) ساخته میشود. وظیفه اصلی آن، پوشاندن دهانهها، تحمل بارهای وارده (بار مرده، بار زنده و بارهای جانبی) و انتقال این بارها به تیرها، ستونها و در نهایت فونداسیون ساختمان است.
اما چیزی که دال بتنی را از سایر سیستمهای سقف مانند تیرچه بلوک متمایز میکند، رفتار سازهای یکپارچه آن است.
ویژگیهای ذاتی سقف دال بتنی:
- صلبیت دیافراگم: در هنگام زلزله، کل سقف مثل یک صفحه یکپارچه حرکت میکند و نیرو را به طور مساوی بین ستونها تقسیم میکند.
- عایق صوتی و حرارتی: به دلیل جرم حجمی بالای بتن، انتقال صدا بین طبقات به شدت کاهش مییابد (خداحافظی با سر و صدای سقفهای تیرچه یونولیت!).
- مقاومت در برابر آتش: بتن آرمه مقاومت بسیار بالایی در برابر حریق دارد و دیرتر دچار فروپاشی میشود.
انواع سقف دال بتنی بر اساس انتقال نیرو (دستهبندی مهندسی)
مهمترین سوالی که مهندس محاسب از خود میپرسد این است: “بار سقف چگونه باید به ستونها برسد؟” بر این اساس، دالها به دو دسته اصلی تقسیم میشوند. درک این تفاوت برای انتخاب روش قالببندی و آرماتوربندی حیاتی است.
۱. دال یکطرفه (One-way Slab)
تصور کنید یک مستطیل دارید که طول آن خیلی بیشتر از عرض آن است (مثل راهروها). در این حالت، بار سقف ترجیح میدهد مسیر کوتاهتر را طی کند.
- قانون طلایی: اگر نسبت طول به عرض دهانه بزرگتر از ۲ باشد (L/W > 2)، دال یکطرفه است.
- رفتار سازهای: دال در راستای دهانه کوچکتر خم میشود (مثل یک لوله که از وسط خم شود).
- آرماتوربندی: میلگردهای اصلی فقط در راستای دهانه کوتاه قرار میگیرند و در راستای بلند فقط میلگرد حرارتی داریم.
- مثال مدرن: سیستمهای تیرچه بلوک و سقفهای عرشه فولادی، در واقع نوعی دال یکطرفه هستند. اما پیشرفتهترین فرم آن، استفاده از قالب وافل یک طرفه است که با حذف بتن مرده و ایجاد تیرچههای متعامد بتنی، مصرف میلگرد و بتن را بهینهسازی میکند و عملکردی بسیار بهتر از تیرچه بلوک سنتی ارائه میدهد.
۲. دال دو طرفه (Two-way Slab)
حالا تصور کنید دهانه شما تقریباً مربعی است (مثل اتاقهای پذیرایی بزرگ).
- قانون طلایی: اگر نسبت طول به عرض دهانه کوچکتر از ۲ باشد (L/W < 2)، دال دو طرفه است.
- رفتار سازهای: بار سقف به هر چهار طرف (روی هر چهار تیر یا ستون اطراف) منتقل میشود. سقف شکلی “کاسهای” (Bowing) به خود میگیرد.
- آرماتوربندی: میلگردهای اصلی در هر دو جهت (طولی و عرضی) اجرا میشوند تا شبکه مستحکمی بسازند.
- کاربرد: دالهای دو طرفه برای دهانههای بزرگ و بارهای سنگین ایدهآل هستند. اگر میخواهید دهانههای بلند (مثلاً ۱۰ متر یا بیشتر) بدون ستون مزاحم داشته باشید، دال دو طرفه بهترین گزینه است.
- بهینهسازی: برای اجرای دالهای دو طرفه در دهانههای بسیار بزرگ، استفاده از دال تخت توپر (Solid Slab) باعث سنگینی بیش از حد سازه میشود. راه حل مهندسی، استفاده از قالب وافل دوطرفه است. این سیستم با ایجاد حفرههای مربعی منظم در زیر سقف، وزن مرده را حذف کرده و عملکرد دو طرفه دال را حفظ میکند، در حالی که نمایی زیبا و اکسپوز به سقف میدهد.
۳. دال تخت (Flat Slab): سرعت اجرای بالا و انعطافپذیری در پارتیشنبندی
این یک نوع خاص از دال دوطرفه است که در آن، دال مستقیماً روی ستونها قرار میگیرد و هیچ تیری وجود ندارد. برای جلوگیری از تمرکز تنش و خطر سوراخ شدن دال توسط ستون (Punching Shear)، ممکن است از “کتیبه” (Drop Panel) در اطراف ستون یا “سرستون” (Column Capital) استفاده شود.
- مزایا:
- سرعت اجرای فوقالعاده: حذف کامل تیرها، فرآیند آرماتوربندی و قالببندی را بسیار ساده و سریع میکند.
- آزادی کامل در معماری: عدم وجود تیر، امکان پارتیشنبندی و تغییر چیدمان داخلی را در آینده فراهم میکند.
- کاهش ارتفاع طبقات و صرفهجویی در هزینههای تاسیسات و نما.
- معایب: عملکرد ضعیفتر در برابر بارهای جانبی سنگین نسبت به سیستم قاب خمشی (دال و تیر)، حساسیت بالا به اجرای صحیح آرماتورهای برشی در اطراف ستونها.
- کاربرد اصلی: پارکینگهای طبقاتی، ساختمانهای اداری، بیمارستانها و هر پروژهای که سرعت اجرا و انعطافپذیری معماری در اولویت باشد.
۴. دال قارچی (Mushroom Slab): راه حلی برای بارهای سنگین و حذف تیرها
این نام غیررسمی برای نوعی دال تخت است که در آن برای افزایش مقاومت برشی، از سرستونهای قارچی شکل در بالای ستونها استفاده میشود. این سرستونها سطح تماس دال و ستون را افزایش داده و از پدیده “پانچ” جلوگیری میکنند.
- عملکرد سازهای: مشابه دال تخت، اما با ظرفیت باربری بسیار بالاتر.
- مزایا: قابلیت تحمل بارهای بسیار سنگین (مانند ماشینآلات صنعتی یا انبارها) بدون نیاز به تیر.
- معایب: پیچیدگی قالببندی سرستونها، ایجاد ظاهری خاص که ممکن است با هر نوع معماری سازگار نباشد.
- کاربرد اصلی: انبارها، کارخانجات صنعتی، و پارکینگهایی با تردد وسایل نقلیه سنگین.
۵. دال مجوف (Waffle & Cobiax): قهرمان دهانههای بلند و سبکسازی
ایده اصلی در دالهای مجوف، حذف بتن ناکارآمد از ناحیه کششی مقطع است. در یک دال بتنی، بتن در قسمت پایینی (ناحیه کششی) نقش سازهای چندانی ندارد و صرفاً وزن مرده سازه را افزایش میدهد. دالهای مجوف با ایجاد حفرههایی در این ناحیه، وزن سقف را به شدت کاهش داده و امکان پوشش دهانههای بسیار بزرگ را فراهم میکنند.
- انواع متداول:
- سقف وافل (Waffle Slab): با استفاده از قالب وافل که ظاهری شبکهای و مشبک در زیر سقف ایجاد میکند، بتن غیرسازهای حذف میشود. این سیستم به دو صورت قالب وافل یکطرفه و قالب وافل دوطرفه اجرا میشود که به ترتیب برای دهانههای مستطیلی و مربعی مناسب هستند.
- سقف کوبیاکس/یوبوت: در این سیستمها، گویها یا بلوکهای توخالی پلاستیکی بازیافتی در بین شبکه میلگردهای بالا و پایین قرار گرفته و یک دال تخت توخالی ایجاد میکنند.
- مزایا:
- کاهش چشمگیر وزن مرده (تا ۳۵%) و در نتیجه کاهش ابعاد فونداسیون و اعضای باربر.
- قابلیت پوشش دهانههای بسیار بلند (تا ۱۶ متر و بیشتر) بدون نیاز به تیر.
- زیبایی بصری سقف وافل که میتواند به صورت اکسپوز در معماری استفاده شود.
- معایب: نیاز به اجرای دقیقتر، هزینه بالاتر قالببندی تخصصی.
- کاربرد اصلی: سالنهای همایش، کتابخانهها، لابی هتلها، پارکینگهای طبقاتی و هر پروژهای که به دهانه بلند و سبکسازی سازه نیاز دارد. این سیستمها، اوج تلفیق مهندسی سازه و بهینهسازی اقتصادی هستند.
چرا این سیستم سقف محبوب معماران و مهندسان است؟
محبوبیت روزافزون سقفهای دال بتنی اتفاقی نیست و ریشه در مزایای کلیدی آن دارد که هم نیازهای فنی مهندسان و هم خواستههای زیباییشناختی معماران را برآورده میکند:
- انعطافپذیری معماری بینظیر: امکان اجرای دهانههای بزرگ و حذف ستونهای میانی، دست معمار را برای خلق فضاهای باز و یکپارچه باز میگذارد.
- سرعت اجرای بالاتر: در سیستمهایی مانند دال تخت، حذف تیرها و سادگی قالببندی، سرعت اجرای سقف را به شکل چشمگیری افزایش میدهد.
- عملکرد لرزهای برتر: صلبیت و یکپارچگی دیافراگم سقف، باعث توزیع بهتر نیروهای زلزله بین اعضای باربر قائم شده و پایداری کل سازه را بهبود میبخشد.
- کاهش ارتفاع طبقات: با حذف تیرهای آویز، ارتفاع تمامشده طبقات کاهش یافته و در نتیجه، در یک ساختمان بلند، میتوان تعداد طبقات بیشتری را در ارتفاع مجاز جای داد یا در هزینههای نما و تاسیسات صرفهجویی کرد.
- قابلیت ایجاد سطح اکسپوز: سطح زیرین صاف و یکدست دال بتنی، این امکان را فراهم میکند که به عنوان سقف نهایی (بتن اکسپوز) در معماری مدرن و صنعتی استفاده شود و هزینههای سقف کاذب حذف گردد.
- عایقبندی صوتی بهتر: جرم و چگالی بالای بتن، باعث عملکرد بسیار بهتر سقف دال در جلوگیری از انتقال صدای هوابرد (Airborne Sound) بین طبقات میشود.
این مزایا، سقف دال بتنی را به گزینهای ایدهآل برای طیف وسیعی از پروژهها، از ویلاهای مسکونی گرفته تا پارکینگهای طبقاتی، مراکز تجاری و بیمارستانها تبدیل کرده است.
انواع سیستمهای اجرای دال بتنی (از سنتی تا مدرن)
دال بتنی یک مفهوم کلی است، اما در اجرا به اشکال مختلفی ظاهر میشود. انتخاب سیستم صحیح میتواند تا ۳۰٪ در هزینههای اسکلت صرفهجویی کند. بیایید نگاهی دقیقتر به گزینههای روی میز مهندسین بیندازیم:
دال تخت (Flat Slab)؛ زیبایی در سادگی
در این سیستم، دال مستقیماً روی ستونها قرار میگیرد و خبری از تیرهای آویزدار نیست.
- ویژگی: سطح زیر سقف کاملاً صاف است. این یعنی عبور تاسیسات (لولهها و کانالها) بسیار راحتتر است و ارتفاع مفید طبقات افزایش مییابد.
- چالش: خطر “برش پانچ” (Punched Shear) در محل اتصال ستون به دال وجود دارد. برای حل این مشکل معمولاً از “کتیبه” (Drop Panel) یا “سرستون” (Column Capital) استفاده میشود.
- نکته اجرایی: برای رسیدن به آن سطح صیقلی و صاف (بتن اکسپوز) در دالهای تخت، استفاده از قالبهای باکیفیت ضروری است. امروزه بسیاری از پروژهها به جای پلایودهای گرانقیمت، به سمت استفاده از قالب پلاستیکی پلیمری رفتهاند که هم سبکتر است، هم سطح بتن را مثل آینه صاف تحویل میدهد و هم دهها بار قابل استفاده است.
دال با تیر (Beam & Slab)؛ کلاسیک و قدرتمند
این سنتیترین شکل دال است. سقف روی تیرهای اصلی و فرعی مینشیند.
- ویژگی: بسیار مستحکم و صلب. مناسب برای ساختمانهایی که دیوارهای برشی زیادی دارند.
- عیب: آویز تیرها در معماری داخلی مشکلساز است و معمولاً نیاز به سقف کاذب دارد.
دال مشبک یا مجوف (Waffle & Hollow Core)؛ انقلاب سبکسازی
وقتی دهانهها از ۸ یا ۱۰ متر فراتر میروند، ضخامت دال تخت به قدری زیاد میشود که وزن خودش برای سازه دردسرساز است. اینجا مهندسی به کمک میآید: “چرا بتنی که در ناحیه کششی (زیر تار خنثی) کار نمیکند را حذف نکنیم؟”
- وافل (Waffle Slab): با استفاده از قالبهای قابلمهای شکل، شبکهای از تیرچههای متعامد ایجاد میشود. این سیستم هم زیباست (اکسپوز) و هم سبک.
- یوبوت و کوبیاکس (Hollow Core): با دفن کردن احجام توخالی داخل دال، سقف را سبک میکنند. البته مشکلات اجرایی (مثل کرمو شدن بتن زیر قالبها) باعث شده وافل محبوبیت بیشتری پیدا کند.
نبرد سیستمها: دال بتنی در مقابل تیرچه بلوک و کامپوزیت
انتخاب سیستم سقف، یکی از حیاتیترین تصمیمات در فاز طراحی سازه است؛ تصمیمی که مستقیماً بر هزینه، زمان و کیفیت نهایی پروژه تأثیر میگذارد. در ایران، سقف تیرچه بلوک به دلیل سادگی و قدمت، همچنان رایج است. اما آیا این سیستم سنتی در مقابل راهکارهای مدرن مانند دال بتنی، هنوز هم انتخاب بهینهای است؟ بیایید یک مقایسه منصفانه و مهندسی انجام دهیم.
جدول مقایسه جامع: دال بتنی در مقابل سایر سیستمها
| ویژگی / پارامتر | سقف دال بتنی (تخت و وافل) | سقف تیرچه بلوک | سقف کامپوزیت (عرشه فولادی) |
|---|---|---|---|
| عملکرد لرزهای | عالی (یکپارچگی و صلبیت بالا) | متوسط (غیریکپارچه، احتمال شکست بلوکها) | خوب (یکپارچگی مناسب) |
| انعطافپذیری معماری | عالی (حذف تیر و ستون، پلان باز) | ضعیف (محدود به تیرریزیها، دهانه کوتاه) | متوسط (نیاز به تیرهای فرعی) |
| سرعت اجرا | خوب تا عالی (مخصوصاً در دال تخت) | متوسط (نیاز به زمان برای تولید و حمل تیرچه) | عالی (سریعترین سیستم) |
| هزینه تمامشده | متوسط (وابسته به نوع دال و قالب) | پایین (در دهانههای کوتاه) | بالا (هزینه بالای فولاد) |
| وزن مرده سازه | متوسط تا پایین (در دال مجوف) | بالا (به دلیل وزن بلوکها و پوکه) | متوسط |
| عایقبندی صوتی | خوب (به دلیل جرم بالای بتن) | ضعیف (انتقال صدای کوبهای و هوابرد) | ضعیف (نیاز به سقف کاذب و عایق) |
| نیاز به سقف کاذب | اختیاری (قابلیت اجرای اکسپوز) | اجباری (سطح زیرین ناصاف) | اجباری (نمای ورق فولادی) |
| حداکثر دهانه اقتصادی | بسیار بلند (تا ۱۶ متر و بیشتر) | کوتاه (تا ۷-۸ متر) | متوسط (تا ۱۲ متر) |
دال بتنی تو خالی یا حفره دار
سقف دال بتنی تو خالی، دالها دارای حفره و فضای خالی در داخل خود هستند که به منظور کاهش وزن و همچنین افزایش عایقهای حرارتی و صوتی در ساختمان استفاده میشود.
این نوع سقف معمولاً در مناطقی با شرایط آب و هوایی معتدل و یا نیاز به کاهش وزن ساختمان مورد استفاده قرار میگیرد.
دال بتنی توپر
دال بتنی توپر جزو سقف هائی می باشد که به دلیل ویژگی ساختاری خود برای اجرا در جاهائی که بار زیادی بر روی سقف قرار میگیرد کاربرد بیشتری دارد.
دال بتنی ترکیبی
در بعضی از موارم هم نیاز به مقاومت بالا به دلیل وزن بار زیاد روی سقف نیاز می باشد و هم برای هم نیاز به کم کردن وزن سازه سقف می باشد.
ساقف دال بتن ترکیبی با محاصبه مهندسی این امکان را مهدهد ای دوخواسته براورد شود.
تحلیل اقتصادی: کدام سیستم در نهایت بهصرفهتر است؟
نگاه کردن به هزینه اولیه اجرای هر متر مربع سقف، یک تحلیل سطحی و اغلب گمراهکننده است. برای یک ارزیابی اقتصادی هوشمندانه، باید “هزینه چرخه عمر” (Life Cycle Cost) و مزایای جانبی را در نظر گرفت:
- سقف تیرچه بلوک: در نگاه اول و برای دهانههای کوتاه (کمتر از ۶ متر)، ارزانترین گزینه به نظر میرسد. اما این سیستم شما را مجبور به استفاده از سقف کاذب میکند (هزینه اضافی)، وزن مرده ساختمان را بالا میبرد (افزایش هزینه فونداسیون و اسکلت) و هیچ ارزش افزودهای از نظر معماری ایجاد نمیکند.
- سقف کامپوزیت: سرعت اجرای بسیار بالایی دارد اما هزینه اولیه آن به دلیل قیمت بالای فولاد و نیاز به متخصصین جوشکاری، به شدت گران است. این سیستم نیز الزاماً به سقف کاذب نیاز دارد.
- سقف دال بتنی (بهویژه وافل و تخت): ممکن است هزینه اولیه اجرای آن کمی بالاتر از تیرچه بلوک باشد. اما این هزینه با مزایای زیر جبران شده و در نهایت به سود تبدیل میشود:
- حذف هزینه سقف کاذب: با اجرای بتن اکسپوز، یک مرحله پرهزینه و زمانبر از پروژه حذف میشود.
- کاهش وزن سازه: استفاده از دالهای مجوف مانند قالب وافل، وزن سقف را تا ۳۵% کاهش میدهد. این سبکسازی به معنای کاهش ابعاد ستونها، تیرها و فونداسیون و در نتیجه، صرفهجویی قابل توجه در مصرف بتن و میلگرد کل سازه است.
- افزایش ارزش ملک: فضاهای باز، سقفهای بلند و معماری مدرن حاصل از اجرای سقف دال، ارزش نهایی ملک را به مراتب افزایش میدهد.
نتیجهگیری اقتصادی: سقف دال بتنی یک سرمایهگذاری هوشمندانه است. این سیستم ممکن است در ابتدا کمی گرانتر به نظر برسد، اما با کاهش هزینههای جانبی و افزایش ارزش نهایی پروژه، در بلندمدت اقتصادیترین و سودآورترین انتخاب برای سازندگان حرفهای است.
راهنمای انتخاب: کدام نوع دال برای کدام پروژه مناسب است؟
“بهترین” نوع سقف وجود ندارد؛ بلکه “مناسبترین” نوع سقف برای هر پروژه وجود دارد. انتخاب صحیح، به کاربری، بودجه، محدودیتهای معماری و دهانههای مورد نیاز شما بستگی دارد. بیایید چند سناریوی رایج را بررسی کنیم:
۱: ساختمان مسکونی متعارف (تا ۵ طبقه)
- چالش: دهانههای استاندارد (۴ تا ۶ متر)، بودجه محدود، سرعت مناسب.
- راهکار پیشنهادی: دال دوطرفه یا برای کاهش هزینهها در صورت عدم نیاز به انعطافپذیری، دال یکطرفه. این سیستمها تعادل خوبی بین هزینه و عملکرد سازهای برقرار میکنند.
۲: ویلای لوکس با پلان باز
- چالش: نیاز به دهانههای بزرگ (۸ تا ۱۲ متر) برای پذیرایی، حذف ستونهای مزاحم، زیبایی بصری سقف.
- راهکار پیشنهادی: سقف وافل دوطرفه. این سیستم به راحتی دهانههای بزرگ را پوشش میدهد، وزن سازه را بهینه میکند و از همه مهمتر، نمای مشبک و زیبای زیر سقف میتواند به عنوان یک عنصر معماری اکسپوز، به نقطه کانونی طراحی داخلی تبدیل شود. آشنایی با جزئیات اجرایی قالب وافل دوطرفه میتواند به معماران در خلق فضاهای منحصربهفرد کمک شایانی کند.
۳: پارکینگ طبقاتی یا مرکز تجاری
- چالش: سرعت اجرای بسیار بالا، نیاز به حذف تیرها برای حداکثر بهرهوری از فضا و سهولت در حرکت، مقاومت در برابر بارهای سنگین.
- راهکار پیشنهادی: دال تخت (Flat Slab). سادگی فوقالعاده قالببندی و آرماتوربندی این سیستم، سرعت پروژه را به شکل چشمگیری افزایش میدهد. حذف تیرها، ارتفاع مفید طبقات را بیشتر کرده و عبور و مرور را تسهیل میکند. برای بارهای بسیار سنگین، میتوان از دال قارچی استفاده کرد.
۴: بیمارستان یا ساختمان اداری
- چالش: نیاز به انعطافپذیری کامل در پارتیشنبندی داخلی (که ممکن است در آینده تغییر کند)، سهولت در عبور تاسیسات حجیم (کانالهای تهویه).
- راهکار پیشنهادی: دال تخت. عدم وجود تیرها، بهترین و سادهترین مسیر را برای عبور تاسیسات در زیر سقف فراهم میکند و به کارفرما اجازه میدهد تا در هر زمان، چیدمان فضاها را بدون محدودیت سازهای تغییر دهد.
تولید انواع قالب بتن برای دال بتنی در مجتمع البرز قالب
مجتمع البرز قالب یکی از تولیدکنندگان برجسته قالبهای بتن در ایران است. این مجتمع محصولات متنوعی در زمینه تولید قالبهای بتن مورد استفاده در قالب بندی انواع دال بتنی ارائه میدهد که شامل موارد زیر میشود:
قالب بتن فلزی مدولار
قالب بتن پلیمری ساده و مدولار
قالب بتن ترکیبی
انواع قالب وافل سقف
ما قادر به تولید قالبهای سقف دال با شکلها و ابعاد مختلف مانند قالبهای مستطیلی، مربعی، دایرهای و … به صورت سفارشی نیز میباشد. همچنین، این مجموعه از مواد با کیفیت برای تولید قالبهای بتن استفاده میکند تا محصولات با کیفیت بالا و دوام طولانی تولید شود.
روش اجرای سقف دال بتنی (گام به گام تا بتنریزی)
اجرای دال بتنی یک فرآیند دقیق مهندسی است که برخلاف روشهای سنتی، نیاز به تجهیزات استاندارد دارد. مراحل کلی به شرح زیر است:
گام اول: شمعبندی و اسکافولد (زیرسازی مطمئن)
قبل از هر چیز، باید تکیهگاهی برای سقف تازه ایجاد کنیم. در ارتفاعهای معمولی (تا ۳ متر) از جکهای صلیبی استفاده میشود. اما اگر ارتفاع سقف زیاد باشد (مثلاً در لابیها یا تالارها)، جکهای معمولی خطر کمانش دارند. در این موارد، استفاده از سیستمهای داربست مدولار ضروری است. برای آشنایی با این سیستمهای ایمن که سرعت اجرا را هم بالا میبرند، پیشنهاد میکنیم صفحه انواع داربست مدولار و کاربرد آن را مطالعه کنید.
گام دوم: قالببندی کف (Decking)
در این مرحله “فرش” سقف پهن میشود.
- برای دالهای تخت، از صفحات پلایود یا فلزی استفاده میشود.
- برای دالهای مشبک، قالبهای وافل طبق نقشه چیده میشوند. نکته مهم این است که اگر از قالب وافل دوطرفه استفاده کنید، میتوانید تیرهای میانی مزاحم را حذف کرده و یک سقف یکپارچه و زیبا داشته باشید که نیازی به سقف کاذب هم ندارد.

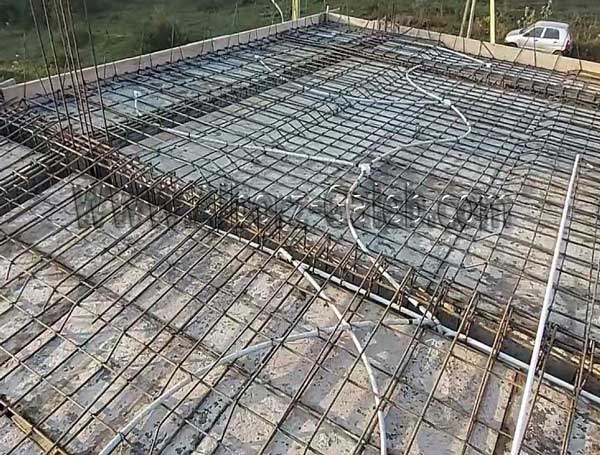

گام سوم: آرماتوربندی
شبکهای از میلگردها طبق نقشه محاسباتی روی قالبها بسته میشود. در دالهای مجوف، سنجاقیها و میلگردهای تقویتی اهمیت ویژهای دارند.
گام چهارم: بتنریزی و ویبره
بتن با پمپ روی سقف ریخته میشود. ویبره زدن صحیح (بهخصوص در دالهای وافل برای پر شدن جان تیرچهها) حیاتی است.
تحول در اجرا با راهکارهای نوین قالببندی البرز قالب
قالببندی، یکی از پرهزینهترین و زمانبرترین مراحل اجرای سقف دال است. اما “البرز قالب” با ارائه راهکارهای نوآورانه، این فرآیند را متحول کرده است. ما به جای تکیه بر روشهای سنتی، از تکنولوژیهای جدید مبتنی بر وزن سبک و پلیمر برای افزایش سرعت و کاهش هزینههای شما استفاده میکنیم.
قالببندی دال تخت با قالبهای پلاستیکی پلیمری: سبک، سریع و اقتصادی
به جای استفاده از تختههای سنگین و آسیبپذیر، تصور کنید کارگران شما پنلهای سبک و مقاومی را به راحتی حمل و نصب میکنند. قالب پلاستیکی پلیمری ما دقیقاً همین مزیت را ارائه میدهد. این قالبها با وزن بسیار کم، سطح صیقلی (برای بتن اکسپوز بینقص)، قابلیت استفاده مجدد بیش از ۱۰۰ بار و عدم نیاز به روغنکاری مکرر، هزینههای نیروی انسانی و زمان پروژه شما را به شکل چشمگیری کاهش میدهند.
اجرای دال مجوف با قالب وافل: انقلابی در سبکسازی و کاهش هزینهها
اجرای سقف وافل که زمانی فرآیندی پیچیده و پرهزینه بود، امروز به لطف قالبهای تخصصی ما بسیار سادهتر شده است. قالب وافل “البرز قالب”، یک ابزار مهندسی دقیق برای خلق یک سازه بهینه است.
کاربرد قالب وافل یکطرفه برای دهانههای مستطیلی
برای پروژههایی با پلان مستطیل شکل، استفاده از قالب وافل یکطرفه راهکاری هوشمندانه است. این قالبها با ایجاد تیرچههای موازی در یک جهت، ضمن کاهش قابل توجه وزن، امکان پوشش دهانههای بلند را با هزینه بهینه فراهم میکنند.
مزایای قالب وافل دوطرفه برای دستیابی به حداکثر دهانه
برای دستیابی به نهایت انعطافپذیری معماری و پوشش دهانههای مربعی شکل بسیار بزرگ، هیچ گزینهای بهتر از قالب وافل دوطرفه نیست. این سیستم با ایجاد یک شبکه تیرچه متعامد، بار را در هر دو جهت منتقل کرده و سازهای فوقالعاده صلب و در عین حال سبک را ایجاد میکند که برای سالنهای بزرگ، لابیها و فضاهای عمومی ایدهآل است.
برآورد هزینه و قیمت اجرای سقف دال بتنی
هزینه اجرای دال بتنی به پارامترهای زیادی وابسته است، اما بیایید یک آنالیز واقعی داشته باشیم:
- مصرف میلگرد: در دال تخت توپر، مصرف میلگرد بالاست (حدود ۱۲-۱۵ کیلوگرم بر متر مربع). اما در سیستم وافل، به دلیل حذف بتن مرده، مصرف میلگرد بهینه میشود.
- مصرف بتن: باز هم سیستمهای مجوف برنده هستند.
- هزینه قالب:
- در روش سنتی، تیرچه و بلوک خریداری میشود و در سقف “دفن” میشود (هزینه یکبار مصرف).
- در روش دال وافل، شما یک بار قالب را میخرید و تا ۵۰ بار استفاده میکنید! این یعنی در پروژههای بزرگ یا برای پیمانکاران، هزینه قالببندی به شدت کاهش مییابد.
نکته اقتصادی: اگر قصد دارید یک سقف اقتصادی با دهانه متعارف (تا ۸-۹ متر) اجرا کنید، وافل یک طرفه بهترین جایگزین برای تیرچه بلوک است. هم کیفیت دال را دارید، هم هزینهای نزدیک به تیرچه پرداخت میکنید و هم از شر بلوکهای یونولیتی خطرناک خلاص میشوید.
مزایا و معایب کلی سقف دال بتنی
برای جمعبندی تصمیمگیری، این چکلیست را مرور کنید:
مزایا:
- عمر مفید بالا: دال بتنی مثل استخوانبندی یکپارچه عمل میکند و سالها بدون افت کیفیت باقی میماند.
- امکان تغییر کاربری: به دلیل صلبیت کف، در آینده میتوان تیغهبندیهای داخلی را تغییر داد.
- تاسیسات آسان: در دالهای وافل، میتوان لولهها را از داخل حفرههای سقف عبور داد.
معایب و راه حل:
- وزن زیاد: (راه حل: استفاده از دالهای مجوف/وافل).
- نیاز به نیروی متخصص: اجرای دال نیاز به اکیپ قالببند ماهر دارد (راه حل: استفاده از تجهیزات استاندارد “البرز قالب” که کار را برای اکیپ اجرایی ساده میکند).
سوالات متداول (FAQ) درباره سقف دال بتنی
تفاوت دال یک طرفه و دو طرفه چیست؟
تفاوت اصلی در نحوه انتقال بار است. در دال یکطرفه، بار عمدتاً در یک جهت (به سمت دو تکیهگاه مقابل) منتقل میشود. در دال دوطرفه، بار در هر دو جهت (به هر چهار تکیهگاه) توزیع میشود. انتخاب بین این دو به نسبت ابعاد پانل سقف بستگی دارد.
حداقل ضخامت سقف دال بتنی چقدر باید باشد؟
ضخامت دال به عوامل متعددی از جمله نوع دال، طول دهانه، میزان بارگذاری و آییننامه طراحی بستگی دارد و باید توسط مهندس محاسب تعیین شود. به عنوان یک قاعده سرانگشتی، برای دال تخت دوطرفه، ضخامت را میتوان حدود یکسیام (۱/۳۰) طول دهانه بلندتر در نظر گرفت.
آیا سقف دال بتنی در برابر زلزله مقاوم است؟
بله، سقف دال بتنی به دلیل یکپارچگی و صلبیت بالا، یک دیافراگم افقی بسیار قوی ایجاد میکند که نیروهای جانبی زلزله را به خوبی بین اعضای باربر قائم (ستونها و دیوارها) توزیع میکند و عملکرد لرزهای بسیار مطلوبی دارد.
برای حذف ستون وسط از چه سقفی استفاده کنیم؟
بهترین گزینه برای حذف ستونهای میانی و ایجاد دهانههای بزرگ، استفاده از دالهای مجوف مانند سقف وافل دوطرفه یا دالهای پیشتنیده است. این سیستمها به طور خاص برای پوشش دهانههای بلند طراحی شدهاند.
حداکثر دهانه قابل اجرا در سقف دال بتنی چقدر است؟
در دال تخت معمولی تا حدود ۷ متر، اما با استفاده از سیستم دال وافل دو طرفه میتوان دهانههایی تا ۱۶ متر و حتی بیشتر را بدون ستون میانی اجرا کرد.
آیا سقف دال بتنی نیاز به سقف کاذب دارد؟
اگر از دال تخت با تیرهای آویزدار استفاده کنید، بله. اما اگر از دال وافل استفاده کنید، نمای زیر سقف مشبک و زیباست (اکسپوز) و میتوان آن را مستقیماً نورپردازی و رنگ کرد که هزینه سقف کاذب را حذف میکند.
تفاوت قیمت دال بتنی و تیرچه بلوک چقدر است؟
در نگاه اول دال بتنی شاید ۱۰-۱۵٪ گرانتر به نظر برسد، اما با در نظر گرفتن حذف سقف کاذب، کاهش ضخامت سقف و افزایش عمر مفید سازه، در نهایت دال بتنی (مخصوصاً وافل) ارزش افزوده بسیار بالاتری ایجاد میکند.
نتیجهگیری: انتخابی برای آینده
ساختمانسازی در ایران در حال پوستاندازی است. دورهی سقفهای لرزان و ناامن تیرچه بلوک به سر آمده است. سقف دال بتنی، چه به صورت تخت و چه در فرم مدرنِ وافل، نماد سازهای مهندسیساز، ایمن و بادوام است.
انتخاب نوع دال، وابسته به دهانه و کاربری پروژه شماست. اما یک اصل ثابت است: کیفیت اجرا در گروی تجهیزات استاندارد است.
ما در “البرز قالب” آمادهایم تا با مشاوره تخصصی و تامین بهروزترین قالبهای دال (از سیستمهای پلاستیکی مدولار تا وافلهای یکطرفه و دوطرفه)، شما را در اجرای سازهای بینقص یاری کنیم.
