جدول وزن، محاسبه مقدار قالب و برآورد اولیه پروژه

جدول وزن قالب فلزی مدولار بتن؛ محاسبه وزن و دانلود PDF

در این صفحه می‌توانید جدول وزن قالب فلزی در ابعاد مختلف را بررسی کنید، وزن تقریبی پنل‌های موردنیاز پروژه را محاسبه کنید و برای استعلام قیمت روز یا خرید قالب فلزی مدولار به صفحه فروش اصلی مراجعه کنید.

خرید قالب فلزی مدولار ارسال لیست برای محاسبه راهنمای قالب بتن

ماشین‌حساب قالب‌بندی | محاسبه بتن، میلگرد و وزن قالب | البرز قالب

🧮 ماشین‌حساب قالب‌بندی

محاسبه وزن قالب، حجم بتن، میلگرد و متعلقات

📞 نیاز به مشاوره و خرید دارید؟

کارشناسان البرز قالب آماده پاسخگویی به سوالات شما هستند

📞 تماس: 09121390683 💬 واتس‌اپ

محاسبه وزن قالب های بتن فلزی مدولار مورد نیار برای قالب بندی

در ساخت سازه بتنی، دانستن وزن قالب مورد استفاده در قالب بندی از اهمیت ویژه‌ای برخوردار است. قالب‌ فلزی مدولار، یکی از انتخاب‌های پرطرفدار در این زمینه هستند که دانستن جدول وزن قالب فلزی مدولار اهمیت ویژه ای پیدا می کند. این قالب‌ها به دلیل ایجاد سازگاری بالا با سیستم‌های ساخت و نیز امکان انعطاف‌پذیری در طراحی، برای پروژه‌های مختلف مناسب هستند. در این اینجا، به بررسی مراحل محاسبه قالب بتن فلزی مدولار مورد نیار برای قالب‌بندی پرداخته خواهد شد.

مراحل محاسبه وزن قالب بتن فلزی مدولار مورد نیاز

وزن قالب های فلزی ارس یا همان لبه خم

وزن قالب مدولار فلزی جوشی یا همان تسمه ای

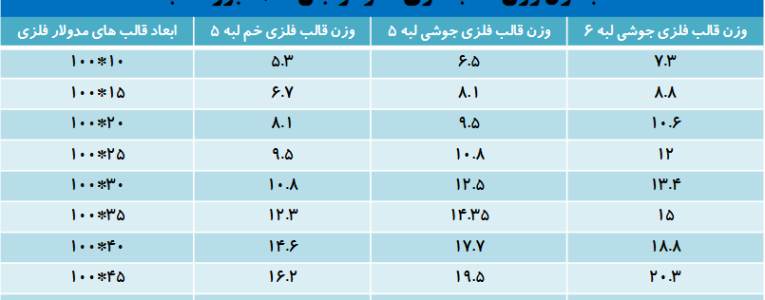

جدول وزن قالب فلزی مدولار

وزن قالب فلزی مدولار بر اساس اندازه و نوع روش تولید که به صورت قالب لبه خم و قالب جوشی تولید می شوند متفاوت است است و همچنین وزن قالب فلزی لبه ۵ با قالب فلزی لب ۶ متفاوت می باشد بر همین اساس جدول وزن قالب بتن فلزی مدولار برای شما آماده شده و در زیر قرار داده شده است

ابعاد قالب فلزی مدولار	وزن قالب لبه خم دوبل	وزن قالب تسمه ای لبه 5	وزن قالبتسمه ای لبه 6
قالب فلزی ۱۰۰*۱۰	5.3	6.5	7.3
100*15	6.7	8.1	8.8
قالب فلزی ۱۰۰*۲۰	8.1	9.5	10.6
100*25	9.5	10.8	12
قالب فلزی ۱۰۰*۳۰	10.8	12.5	13.4
100*35	12.3	14.35	15
قالب فلزی ۱۰۰*۴۰	14.6	17.7	18.8
100*45	16.2	19.5	20.3
قالب فلزی ۱۰۰*۵۰	17.8	20.5	21.8

جدول وزن قالب فلزی مدولار بتون

قالب فلزی ۱۵۰*۱۰	7.9	9.75	10.8
150*15	10.2	11.9	13.1
قالب فلزی ۱۵۰*۲۰	12	14	15.4
150*25	13.8	16.5	17.7
قالب فلزی ۱۵۰*۳۰	16.3	18.25	20.1
150*35	18.6	21.15	22.3
قالب فلزی ۱۵۰*۴۰	21	23.9	24.8
150*45	23	26.1	27.1
قالب فلزی ۱۵۰*۵۰	25	28.35
جدول وزن قالب بتن فلزی مدولار

قالب فلزی ۲۰۰*۱۰	10.5	12.4	13.9
200*15	13.5	15.15	17
قالب فلزی ۲۰۰*۲۰	15.6	18	19.9
200*25	18.2	20.8	22.8
قالب فلزی ۲۰۰*۳۰	21.1	23.5	25.7
200*35	23.7	27.9	28.6
قالب فلزی ۲۰۰*۴۰	28.2	31.4	32.2
200*45	30.5	32.6	35.1
قالب فلزی ۲۰۰*۵۰	33.3	37	38

موارد مهمی که برای استفاده از قالب های فلزی بتن باید از ان اطلاع کامد داشت وزن قالب فلزی بتن ، وزن کنج قالب فلزی ، لیست وزن قالب فلزی و وزن قالب فلزی لبه خم می باشد

انتخاب ابعاد و اشکال قالب

برای محاسبه وزن قالب فلزی مدولار مورد نیاز برای قالب بندی در ابتدا، ابعاد قالب مدولار مورد نیاز قالب بندی بر اساس نیازهای پروژه تعیین می‌شود. این شامل ارتفاع، عرض قالب است به صورتی که بتوان از انها در جاهای مختلف استفاده نمود تا در هزینه خرید قالب صرفه جوئی شود. در ساختار کلی قالب مدولار پانل‌های قالب فلزی مدولار در طول‌های ۱۰۰‌، ۱۵۰‌، ۲۰۰ سانتی متر تولید می‌شوند.

انتخاب نوع قالب

برای محاسبه وزن قالب فلزی مدولار انتخاب نوع قالب مولار اهمیت زیادی دارد زیرا وزن قالب های مدولار بر اساس نوع ساخت در سایز های مشابه متفاوت بوده و در هزینه خرید قالب تاثیر گزار می باشد به عنوان مثالب قالب مدولار در یک سایز ثابت قالب لبه خم دوبل 5 از همه سبک تر قالب تیمه ای لبه 5 کمی سنگین تر و قالب لبه 6 از همه سنگین تر میباشد.

قیمت قالب فلزی مدولار هر کیلو

قیمت هر کیلو قالب فلزی قیمت روز قالب فلزی ارس

قیمت هر کیلو قالب فلزی بتن به عوامل مختلفی بستگی دارد که در زیر به توضیح این پارامتر را می پردازیم.

اولین مواردی که در تعیین قیمت هر کیلو قالب فلزی بتن تاثیر گذار می باشد نوع ورق به کار رفته در تولید قالب فلزی بتن می باشد که بسته به نوع کارخانه قیمت متفاوتی دارند به عنوان مثال معروفترین ورق استفاده شده در تولید قالب فلزی بتن ورق فولاد مبارکه اصفهان می باشد نوع دیگر ورق که مورد استفاده قرار میگیرد ورق فولاد غرب میباشد که از نظر قیمت نسبت به قیمت ورق فولاد مبارکه قیمت کمتری دارد همچنین در بعضی از موارد از ورقهای اسید شور برای تولید قالب فلزی بتن استفاده می شود ورق اسید شور همان ورق دست دوم می باشد که توسط سند بلاست شدن و یا عملیات دیگر رنگ و کثیفی های روی آن پاک سازی شده سپس اقدام به تولید قالب بتن می‌نمایند ورق اسید شور از لحاظ قیمتی بسیار مناسب تر از فولاد مبارکه و فولاد غرب می باشد.

جدول وزن قالب کنج فلزی مدولار

جدول وزن قالب کنج مدولار لبه 5 ول6 فلزی تسمه ای و لبه خم

ابعاد قالب کنج	خم دوبل	تسمه ای لبه 5	تسمه ای لبه 6

10055	5.3	6.3	7.5
100105	6.6	7.9	9
15055	7.3	9.3	10.9
150105	9.7	11	13.2
20055	11	12.1	14.5
200105	12.3	14.5	17.4

کنج های بیرونی	تسمه ای لبه 5	تسمه ای لبه 6
1001010	9.2	10.5
1501010	13.9	15.5
2001010	18.4	20.3

کنج های داخلی	تسمه ای لبه 5	تسمه ای لبه 6
1001010	8.7	9.5
1501010	12.7	14.1

قیمت هر کیلو قالب فلزی بتن چند است؟

مورد دیگری که در قیمت هر کیلو قالب فلزی بتن تاثیر گذار می باشد روش تولید قالب بتن است ست که در زیر به آشنایی با انواع روش های تولید قالب فلزی بتن می پردازیم.

قیمت هر کیلو قالب فلزی لبه خم ؟

روش بعدی تولید قالب فلزی بتن قالب لبه خم می باشد که با نامهای قالب دوبل یا ارسی شناخته می شود
در این روش تولید قالب فلزی قالب از یک ورق سه میل که لبه های آن سوراخ یا پاره شده و توسط دستگاه خم یک خم دوبله بر روی لبه بیرونی و یک خم با لبه ۵ سانت و در ابتدا و انتها با تسمه پانچ ۵ میل متصل می شوند این قالب ها هر متر مربع تقریباً ۳۶ تا ۳۷ کیلوگرم وزن دارند.

قیمت هر کیلو قالب فلزی تسمه ای ؟

اولین روش تولید قالب فلزی بتن معروف به قالب تسمه‌ای یا لب جوش بیا گونیا می باشد بدین معنی که غالب از یک صفحه تخت و لبه های پانچ شده که به این صفحه تخت توسط جوش برق یا جوش co۲ متصل می شوند قالب تخت می گویند قالب تخت تقریباً هر متر مربع ۴۰ کیلو وزن دارد در تولید قالب تخت از ورق های کف سه میل و لبه های پنج میل پانچ شده و همچنین تسمه های پشتی ۳ یا ۵ میل استفاده میشود.
