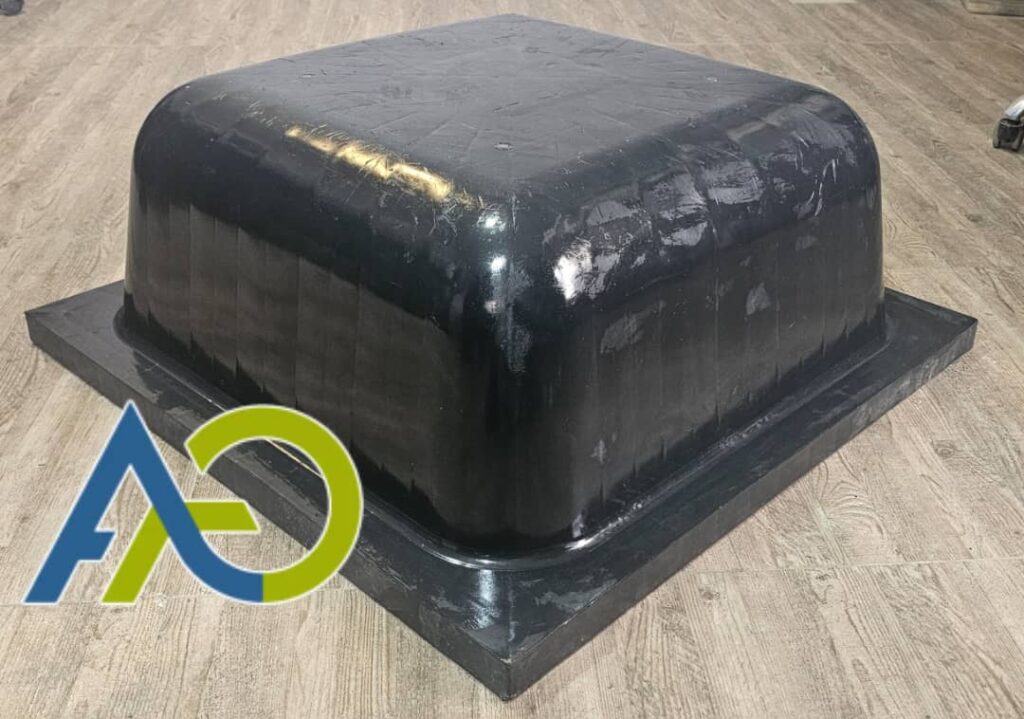

قالب وافل دو طرفه سقفی 40×83×83 سانتی‌متر
قالب وافل 83×83 با ارتفاع 40 سانتی‌متر، یک راه‌حل مهندسی با ابعاد خاص است که برای بهینه‌سازی دقیق پروژه‌هایی با دهانه‌های بسیار بلند (تا 13 متر) طراحی شده است. این قالب که از نظر عملکردی بسیار نزدیک به مدل 80×80 است، با چند سانتی‌متر ابعاد بزرگ‌تر، به مهندسان محاسب اجازه می‌دهد تا با انعطاف‌پذیری بیشتری به طراحی بهینه دست یابند و مصرف مصالح را در پروژه‌های عظیم به حداقل برسانند.
این محصول برای پروژه‌های صنعتی بزرگ، سوله‌ها و سازه‌های خاصی که در آن‌ها هر سانتی‌متر از طراحی اهمیت دارد، یک انتخاب هوشمندانه و دقیق است.
جدول مشخصات فنی قالب وافل 40×83×83
این جدول، اطلاعات فنی دقیقی را برای مهندسان و مدیران پروژه‌های خاص فراهم می‌کند.
| ویژگی | مقدار |
|---|---|
| نوع قالب | وافل دو طرفه مربعی |
| ابعاد دقیق | 83×83 سانتی‌متر |
| ارتفاع قالب | 40 سانتی‌متر |
| جنس | پلی‌پروپیلن فوق سنگین با افزودنی‌های تقویتی |
| وزن تقریبی | 9.5 الی 10.5 کیلوگرم |
| حداکثر دهانه اجرایی | تا 13 متر (و بیشتر با طراحی خاص) |
| ضخامت نهایی سقف | 45 الی 50 سانتی‌متر |
| میزان مصرف بتن | حدود 0.20 الی 0.22 متر مکعب در هر متر مربع |
| کاربرد اصلی | پروژه‌های صنعتی خاص، سوله‌ها، انبارها، بهینه‌سازی طراحی |
| قابلیت استفاده مجدد | تا 50 بار |
چرا ابعاد 83×83؟ مزیت این تفاوت جزئی در چیست؟
شاید سوال پیش بیاید که تفاوت این مدل با قالب رایج 80×80 چیست. این تفاوت جزئی، مزایای استراتژیکی را برای مهندسان طراح ایجاد می‌کند:
- بهینه‌سازی دقیق (Fine-Tuning): در پروژه‌های بسیار بزرگ، تغییرات کوچک در ابعاد می‌تواند تاثیر قابل توجهی بر مصرف کل بتن و فولاد داشته باشد. ابعاد ۸۳ سانت به مهندس محاسب اجازه می‌دهد تا با تغییر فاصله آکس به آکس تیرچه‌ها، به یک طراحی بهینه‌تر از نظر اقتصادی و فنی دست یابد.
- انعطاف‌پذیری در مدولاسیون: گاهی اوقات ابعاد کلی پلان سازه با مدول ۸۰ سانتی‌متر به خوبی هماهنگ نمی‌شود و باعث ایجاد تیرچه‌های نامتقارن یا نیاز به برشکاری زیاد می‌شود. ابعاد ۸۳ سانت می‌تواند این مشکل را حل کرده و یک چیدمان منظم‌تر ایجاد کند.
- عملکرد سازه‌ای مشابه با پوشش بیشتر: این قالب عملکردی بسیار شبیه به مدل 40x80x80 دارد، اما هر عدد از آن مساحت کمی بیشتری را پوشش می‌دهد که می‌تواند به سرعت اجرا کمک کند.
راهنمای محاسبه تعداد و ملاحظات حیاتی در اجرا
فرمول محاسبه تعداد قالب:
محاسبه تعداد با این ابعاد خاص به شکل زیر است:
- مثال: برای یک سقف ۱۰۰۰ متر مربعی با ۷۰۰ متر مربع مساحت خالص قالب‌بندی.
- مساحت هر قالب: 0.83m * 0.83m = 0.6889 m²
- تعداد قالب مورد نیاز: 700m² / 0.6889m² ≈ 1016 عدد
(مقایسه کنید با ۱۰۹۴ عدد برای قالب 80×80؛ این یعنی با حدود ۷٪ قالب کمتر، همان مساحت پوشش داده می‌شود.)
ملاحظات حیاتی در اجرا:
- نیاز به طراحی تخصصی: انتخاب بین این مدل و مدل 80×80 یک تصمیم کاملاً مهندسی است و باید بر اساس تحلیل دقیق سازه و بهینه‌سازی اقتصادی انجام شود.
- سیستم زیرسازی فوق تقویت‌شده: همانند مدل 40x80x80، وزن نهایی این سقف بسیار زیاد است و نیازمند یک سیستم زیرسازی بی‌نقص با جک‌های سنگین و داربست‌های متراکم است.
- تیم اجرایی متخصص: اجرای این سقف فقط باید توسط تیم‌های اجرایی حرفه‌ای که تجربه کار با پروژه‌های مشابه و نقشه‌های پیچیده را دارند، انجام شود.
خرید یا اجاره قالب وافل 83x83x40: یک انتخاب تخصصی
- خرید قالب نو: خرید این قالب فقط برای شرکت‌های بسیار بزرگی توجیه دارد که به دنبال ایجاد یک مزیت رقابتی از طریق بهینه‌سازی حداکثری در پروژه‌های عظیم خود هستند.
- اجاره قالب: با توجه به اینکه این یک سایز بسیار خاص و غیررایج است، اجاره کردن آن از البرز قالب، تنها راهکار منطقی و عملی برای استفاده در پروژه‌های موردی است.
سوالات متداول (FAQ)
آیا واقعاً این ۳ سانتی‌متر تفاوتی ایجاد می‌کند؟
در یک پروژه کوچک، خیر. اما در یک پروژه با مساحت ۱۰,۰۰۰ متر مربع، این تفاوت جزئی می‌تواند به معنای صرفه‌جویی در صدها متر مکعب بتن یا چندین تن فولاد باشد. این یک ابزار برای بهینه‌سازی در مقیاس بزرگ است.
آیا این قالب به راحتی در بازار پیدا می‌شود؟
خیر. این یک سایز خاص است و توسط تعداد محدودی از تولیدکنندگان عرضه می‌شود. البرز قالب مفتخر است که این راه‌حل تخصصی را برای پروژه‌های شاخص ارائه دهد.
آیا می‌توان این قالب را با قالب 80x80 ترکیب کرد؟
خیر. به دلیل تفاوت در ابعاد، ترکیب این دو مدل در یک سقف باعث ایجاد چیدمان نامنظم و مشکلات اجرایی می‌شود و اکیداً توصیه نمی‌شود.
برای طراحی‌های دقیق، به ابزارهای دقیق نیاز دارید!
قالب وافل 40×83×83 البرز قالب، ابزاری برای مهندسان و کارفرمایانی است که به دنبال بهینه‌سازی تا آخرین حد ممکن هستند. این محصول نشان‌دهنده تعهد ما به ارائه راه‌حل‌های نوآورانه و تخصصی برای پیچیده‌ترین پروژه‌های عمرانی است.
برای یک جلسه مشاوره فنی در مورد بهینه‌سازی طراحی سازه خود و بررسی امکان استفاده از این قالب، همین امروز با تیم مهندسی ما تماس بگیرید!
