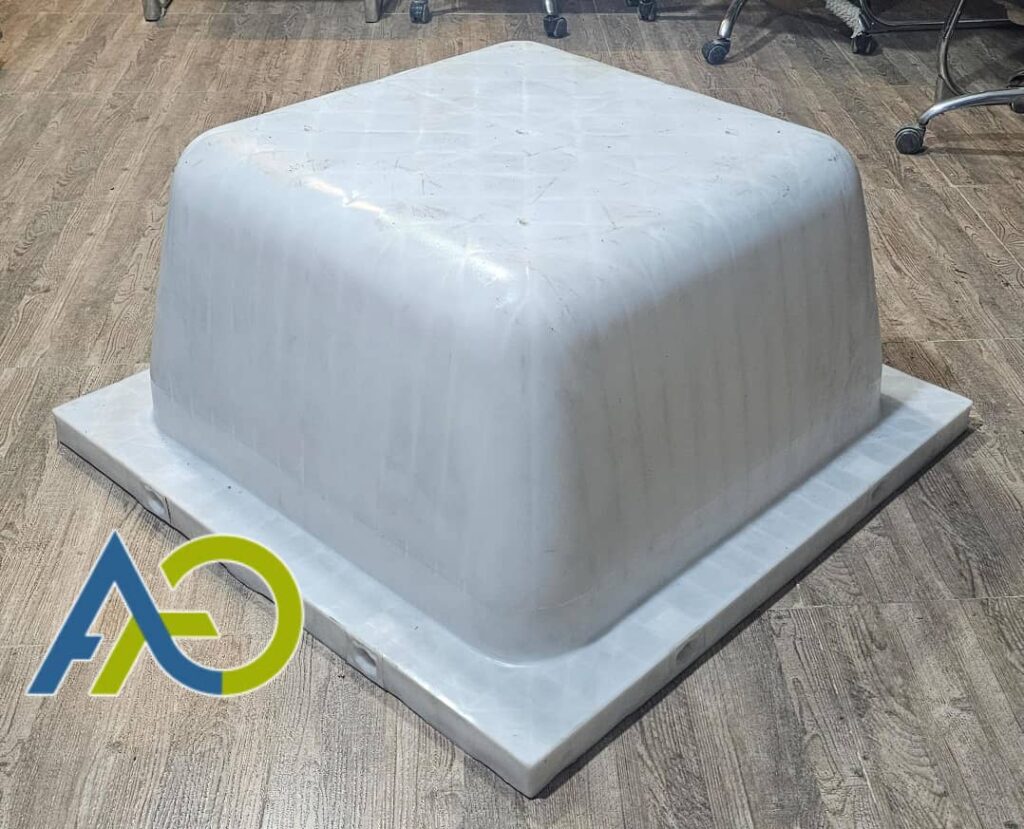

قالب وافل دو طرفه سقفی 40×80×80 سانتی‌متر
قالب وافل 80×80 با ارتفاع خارق‌العاده 40 سانتی‌متر، یکی از قدرتمندترین ابزارهای مهندسی در تکنولوژی سقف وافل است که برای چالش‌های سازه‌ای در مقیاس بسیار بزرگ طراحی شده است. این محصول با ایجاد تیرچه‌هایی با عمق فوق‌العاده، توانایی پوشش دهانه‌های بسیار بلند (تا 13 متر و حتی بیشتر با طراحی خاص) را فراهم می‌کند و برای پروژه‌های صنعتی عظیم، سوله‌های بسیار بزرگ، و برخی پروژه‌های زیرساختی مانند پل‌های عابر پیاده راه‌حلی بی‌رقیب است.
این قالب وافل، نماد نهایی قدرت و کارایی در سیستم سقف وافل است و انتخاب آن نشان‌دهنده ورود به سطح جدیدی از پروژه‌های مهندسی عمران است.
جدول مشخصات فنی قالب وافل 40×80×80
این جدول، اطلاعات حیاتی را برای طراحی‌های بسیار پیچیده و پروژه‌های مهندسی خاص فراهم می‌کند.
| ویژگی | مقدار |
|---|---|
| نوع قالب | وافل دو طرفه مربعی |
| ابعاد دقیق | 80×80 سانتی‌متر |
| ارتفاع قالب | 40 سانتی‌متر |
| جنس | پلی‌پروپیلن فوق سنگین با افزودنی‌های تقویتی |
| وزن تقریبی | 9 الی 10 کیلوگرم |
| حداکثر دهانه اجرایی | تا 13 متر (و بیشتر با ترکیب با سیستم‌های دیگر) |
| ضخامت نهایی سقف | 45 الی 50 سانتی‌متر |
| میزان مصرف بتن | حدود 0.20 الی 0.22 متر مکعب در هر متر مربع |
| کاربرد اصلی | صنعتی عظیم، سوله، انبار بسیار بزرگ، پل عابر پیاده |
| قابلیت استفاده مجدد | تا 50 بار |
چه زمانی به سراغ این غول مهندسی، قالب 40×80×80، برویم؟
انتخاب این قالب یک تصمیم کاملاً تخصصی و برای پروژه‌هایی با شرایط زیر است:
- نیاز به دهانه‌های بسیار بلند (بیش از 12 متر): اگر پروژه شما نیازمند دهانه‌هایی در محدوده 12 تا 13 متر است، این قالب یکی از معدود گزینه‌های موجود در سیستم وافل برای تامین سختی و مقاومت لازم است.
- بارهای فوق‌العاده سنگین: در سازه‌هایی که بارهای بسیار سنگین و متمرکز (مانند جرثقیل‌های سقفی در سوله‌ها یا تجهیزات سنگین) وجود دارد، سختی بی‌نظیر این سقف، ایمنی و پایداری را تضمین می‌کند.
- پروژه‌های زیرساختی: در برخی از پل‌های عابر پیاده یا سازه‌های خاص شهری، استفاده از این سیستم می‌تواند جایگزین مناسبی برای سازه‌های فولادی یا بتنی پیش‌ساخته باشد.
- ترکیب با سیستم‌های دیگر: این قالب پتانسیل ترکیب با سیستم‌های دیگر مانند بتن پس‌تنیده (Post-Tensioned) را دارد که در این صورت می‌توان به دهانه‌هایی بسیار بزرگ‌تر (تا 15-16 متر) نیز دست یافت.
راهنمای محاسبه و ملاحظات فوق‌العاده حیاتی در اجرا
فرمول محاسبه تعداد قالب:
محاسبه تعداد برای این مدل مشابه سایر قالب‌های 80×80 است.
- مثال: برای یک سقف ۱۰۰۰ متر مربعی با ۷۰۰ متر مربع مساحت خالص قالب‌بندی.
- مساحت هر قالب: 0.80m * 0.80m = 0.64 m²
- تعداد قالب مورد نیاز: 700m² / 0.64m² ≈ 1094 عدد
برای سقف 1000 مترمربع، حدود 1095 قالب نیاز است. بتن مصرفی حدود 0.20-0.22 مترمکعب در مترمربع (ضخامت دال 45 سانتی‌متر) است. خریداران باید به مقاومت قالب، وزن سبک، و اتصالات محکم توجه کنند. قیمت قالب وافل دو طرفه 40*80*80 حدود 600,000-1,200,000 تومان بسته به نوع مواد به کار رفته در تولید سفید و یا مشکی است. قالب وافل دست دوم باید از نظر ترک بررسی شود. زیرسازی با داربست مدولار و جک سقفی برای دهانه‌های 12 متری ضروری است. حداکثر دهانه 12 متر برای ایمنی مناسب است. خرید از البرز قالب کیفیت را تضمین می‌کند.
ملاحظات فوق‌العاده حیاتی در اجرا:
- طراحی مهندسی پیشرفته: اجرای سقف با این مشخصات یک پروژه مهندسی در سطح بالا است. تحلیل‌های دینامیکی، کنترل خیز بلندمدت و طراحی دقیق اتصالات توسط یک تیم مهندسی بسیار مجرب و نرم‌افزارهای پیشرفته الزامی است.
- سیستم زیرسازی با ضریب اطمینان بالا: وزن نهایی این سقف بسیار زیاد است. سیستم زیرسازی باید با جک‌های سقفی نو و فوق سنگین و داربست‌های مدولار با آرایش بسیار متراکم و مهاربندی‌های متعدد طراحی و اجرا شود. کوچکترین خطا در این بخش می‌تواند فاجعه‌آمیز باشد.
- تیم اجرایی متخصص: اجرای این سقف فقط باید توسط تیم‌های اجرایی متخصص که تجربه کار با پروژه‌های مشابه را دارند، انجام شود.
- کنترل کیفیت مداوم: نظارت دقیق و مستمر بر کیفیت مصالح (بتن و فولاد) و تمام مراحل اجرا، از آرماتوربندی تا بتن‌ریزی و عمل‌آوری، حیاتی است.
خرید یا اجاره قالب وافل 80x80x40: یک تصمیم کاملاً تخصصی
- خرید قالب نو: خرید این قالب فقط برای شرکت‌های بسیار بزرگ و تخصصی که به طور مداوم در پروژه‌های عظیم صنعتی و زیرساختی فعالیت می‌کنند، توجیه اقتصادی دارد.
- اجاره قالب: با توجه به کاربرد بسیار نادر و هزینه بسیار بالای این قالب، اجاره کردن آن از البرز قالب، تنها راهکار منطقی و اقتصادی برای استفاده در پروژه‌های موردی و خاص است.
سوالات متداول (FAQ)
آیا این قالب سنگین‌ترین قالب وافل است؟
این مدل یکی از سنگین‌ترین و عمیق‌ترین قالب‌های استاندارد است. قالب‌های بزرگ‌تر (مانند 90×90) با ارتفاع مشابه نیز وزن زیادی دارند.
آیا جایگزین بهتری برای این دهانه‌ها وجود دارد؟
بله، بسته به پروژه، گزینه‌های دیگری مانند سازه‌های فضاکار، تیرهای لانه زنبوری فولادی، یا سیستم‌های پیش‌تنیده ممکن است رقیب این سیستم باشند. انتخاب نهایی به تحلیل جامع فنی و اقتصادی بستگی دارد.
آیا اجرای این سقف زمان‌بر است؟
با اینکه ابعاد قالب بزرگ است، اما به دلیل پیچیدگی‌های اجرایی، نیاز به کنترل کیفیت دقیق و حجم بالای بتن و آرماتور، سرعت کلی اجرای این سقف ممکن است کندتر از سقف‌های وافل معمولی باشد.
برای بزرگترین چالش‌های مهندسی، به قدرتمندترین ابزارها نیاز دارید!
قالب وافل 40×80×80 البرز قالب، یک محصول استاندارد نیست؛ بلکه یک راه‌حل مهندسی برای پروژه‌هایی است که فراتر از مرزهای معمول حرکت می‌کنند. ما مفتخریم که با ارائه این محصول بی‌نظیر و پشتیبانی فنی تیم ارشد مهندسی خود، شما را در اجرای موفقیت‌آمیز پروژه‌های شاخص و ماندگار یاری کنیم.
برای یک جلسه مشاوره فنی در مورد امکان‌سنجی استفاده از این قالب در پروژه عظیم خود، همین امروز با ما تماس بگیرید!
