لیست قیمت قالب فلزی بر اساس نوع ورق
قیمت قالب فلزی بر اساس نوع ورق به کار رفته در تولید. به دلیل نوسان قیمت برای استعلام قیمت دقیق تماس بگیرید.09121390683| نوع قالب | نوع ورق | قیمت روز هر کیلو گرم |
|---|---|---|
| قیمت قالب فلزی جوشی | اسید شور | استعلام قیمت فوری |
| قیمت قالب فلزی جوشی | فولاد غرب | استعلام قیمت فوری |
| قیمت قالب فلزی جوشی | فولاد مبارکه | استعلام قیمت فوری |
| قیمت قالب فلزی لبه خم | اسید شور | استعلام قیمت فوری |
| قیمت قالب فلزی لبه خم | فولاد غرب | استعلام قیمت فوری |
| قیمت قالب فلزی لبه خم | فولاد مبارکه | استعلام قیمت فوری |
قالب فلزی؛ تنها ابزاری که “هزینه” نیست، “سرمایه” است
در دنیای پرهزینه ساختوساز، هر ابزاری که میخرید مستهلک میشود و ارزشش را از دست میدهد؛ به جز یک چیز: “قالب فلزی بتن”. پیمانکاران قدیمی و کارکشته خوب میدانند که خرید قالب فلزی، مثل خرید شمش طلا یا زمین است. چرا؟ چون این ورقهای فولادی سرسخت، نه تنها صدها بار زیر فشار بتن و ضربه چکش دوام میآورند و پروژه شما را پیش میبرند، بلکه در پایان کار، همچنان به عنوان یک کالای باارزش (دست دوم یا حتی ضایعات آهن) بخش بزرگی از سرمایه اولیه شما را باز میگردانند.
اما آیا هر قالب فلزی ارزش خریدن دارد؟ قطعاً خیر. تفاوت بین یک قالب مهندسیسازِ دقیق با ورق فولاد مبارکه و یک قالب بازاریِ کجوکوله که بعد از دو بار استفاده تاب برمیدارد، زمین تا آسمان است.
ما در “البرز قالب”، با دههها تجربه در تولید تجهیزات قالببندی، معتقدیم که قالب فلزی مدولار، ستون فقرات هر کارگاه ساختمانی است. چه در حال اجرای فونداسیون یک برج باشید و چه دیوارهای برشی یک استخر، کیفیت قالب نهایی مستقیماً به کیفیت همین پنلهای فلزی بستگی دارد. در این مقاله جامع، میخواهیم ذرهبین فنی را برداریم و به دلِ کارگاه تولید قالب برویم؛ از تفاوت حیاتی “لبه خم” و “تسمهای” گرفته تا رازهای تشخیص کیفیت ورق. اگر میخواهید خریدی انجام دهید که هم پروژهتان را روسفید کند و هم جیبتان را پرپول نگه دارد، این راهنما برای شماست.
اسب کاری صنعت ساختمان؛ چرا قالب فلزی هنوز پادشاه است؟
در قلب هر سازه بتنی باشکوهی، از دیوارهای برشی یک برج بلند گرفته تا فونداسیون یک پل عظیم، یک قهرمان گمنام و فولادی وجود دارد که شکل، دقت و استحکام نهایی بتن را تعریف میکند: قالب فلزی. در دنیایی که هر روز شاهد ظهور تکنولوژیهای جدید ساختمانی هستیم، قالب فلزی مدولار همچنان با اقتدار بر تخت پادشاهی صنعت قالببندی تکیه زده است. این سیستم، یک ابزار ساده نیست؛ بلکه یک راهحل مهندسی دقیق، بادوام و فوقالعاده انعطافپذیر است که آزمون خود را در سختترین پروژهها و در طول دهها سال پس داده است.
چرا با وجود گزینههایی مانند قالبهای پلاستیکی پلیمری با وزن سبک، قالب فلزی همچنان انتخاب اول پیمانکاران حرفهای برای پروژههای سنگین است؟ پاسخ در سه کلمه خلاصه میشود: استحکام، دوام و انعطافپذیری. توانایی تحمل فشارهای هیدرواستاتیک عظیم بتن، قابلیت استفاده مجدد برای صدها بار، و ماهیت مدولار آن که امکان ساخت هر شکلی را فراهم میکند، این سیستم را به یک سرمایهگذاری بیرقیب و سودآور تبدیل کرده است.
اما دنیای قالبهای فلزی پر از جزئیات فنی است که مرز بین یک محصول استاندارد و یک آهنپاره بیکیفیت را مشخص میکند. این مقاله، یک کاتالوگ فروش نیست. این یک کتابچه راهنمای مهندسی از طرف متخصصان “البرز قالب” است. ما در این راهنما، یک پنل قالب فلزی را کالبدشکافی میکنیم، به شما یاد میدهیم چگونه کیفیت را از کمیت تشخیص دهید، شما را با اکوسیستم اتصالات آن آشنا میکنیم و راهنمای گام به گام اجرای یک دیوار بتنی بینقص را در اختیارتان قرار میدهیم. هدف ما این است که پس از مطالعه این صفحه، شما با دیدی کاملاً تخصصی و آگاهانه، بهترین انتخاب را برای سرمایهگذاری در این ابزار حیاتی داشته باشید.
قالب فلزی مدولار (Modular Metal Formwork) دقیقاً چیست؟
وقتی از واژه “مدولار” صحبت میکنیم، منظورمان یک سیستم استاندارد و تکرارپذیر است. قالبهای مدولار قطعات پیشساختهای هستند که در ابعاد و اندازههای استاندارد (مضربی از ۵ سانتیمتر) تولید میشوند و مثل قطعات لگو، قابلیت اتصال به یکدیگر را دارند تا هر شکل و فرمی را ایجاد کنند.
این قالبها برخلاف سیستمهای سنتی چوبی که یکبار مصرف هستند، یک سیستم صنعتی و پایدار محسوب میشوند. اساس کار قالب بتن مدولار بر مبنای پنلهای رویه (Face Plate) و تسمههای تقویتکننده (Stiffeners) استوار است که فشار هیدرواستاتیک بتن تازه را تحمل میکنند.
قالب فلزی مدولار چیست؟ (نگاهی به مفهوم لگوی غولپیکر ساختمانی)
قالب فلزی مدولار، سیستمی از پنلهای فولادی استاندارد و پیشساخته است که با اتصال به یکدیگر، قالبی یکپارچه و موقت برای نگهداری بتن خیس تا زمان سخت شدن آن ایجاد میکنند. این پنلها پس از گیرش بتن، از آن جدا شده و برای استفاده در بخشهای دیگر پروژه یا پروژههای بعدی، آماده میشوند.
تعریف فنی و راز کلمه “مدولار”
کلمه کلیدی در اینجا “مدولار” است. این به آن معناست که سیستم از قطعات یا “مدول”هایی با ابعاد استاندارد و مضربی از ۵ سانتیمتر تشکیل شده است (مثلاً پنلهای با عرض ۱۰، ۱۵، ۲۰، …، ۵۰ سانتیمتر و طول ۱، ۱.۵ و ۲ متر). این ماهیت مدولار، جادوی اصلی این سیستم است.
تصور کنید مجموعهای از قطعات لگو در اختیار دارید. شما میتوانید با ترکیب این قطعات استاندارد، بینهایت شکل مختلف بسازید. قالب فلزی مدولار دقیقاً همین کار را در مقیاسی غولپیکر انجام میدهد. یک پیمانکار میتواند با در اختیار داشتن مجموعهای از این پنلهای استاندارد، انواع سازههای بتنی را قالببندی کند:
- فونداسیونهای نواری و گسترده
- دیوارهای برشی و حائل با هر طول و ارتفاعی
- ستونهای مربعی و مستطیلی
- کفراژ دالها و تیرها
- دیوارههای مخازن آب و سیلوها
این یعنی شما با یک بار سرمایهگذاری، ابزاری را در اختیار دارید که در تمام مراحل و انواع پروژههای ساختمانی شما، قابل استفاده خواهد بود.
چرا این سیستم، انعطافپذیرترین ابزار برای قالببندی است؟
انعطافپذیری سیستم مدولار تنها به قابلیت ساخت ابعاد مختلف محدود نمیشود. این سیستم به گونهای طراحی شده که با مجموعهای از قطعات مکمل، هر چالش اجرایی را حل کند:
- کنجها: با استفاده از قطعات کنج داخلی و خارجی، میتوان به راحتی زوایای ۹۰ درجه دیوارها را اجرا کرد.
- اتصالات: با اکوسیستم متنوعی از اتصالات (پین و گوه، گیره، بولت)، میتوان پنلها را به سرعت به هم متصل کرده و در برابر فشارهای عظیم بتن مهار نمود.
- توسعهپذیری: میتوان با ترکیب پنلهای افقی و عمودی، به هر ارتفاع و طول دلخواهی برای یک دیوار دست یافت.
در واقع، قالب فلزی مدولار یک زبان مشترک در صنعت ساختمان ایجاد کرده است. یک سیستم جهانی که به مهندسان و مجریان اجازه میدهد تا پیچیدهترین سازههای بتنی را با استفاده از مجموعهای از قطعات استاندارد، با دقت، سرعت و استحکام بالا اجرا کنند. این سیستم، ستون فقرات اجرای انواع قالب بتن مدولار است که سنگ بنای پروژههای مدرن را تشکیل میدهد.

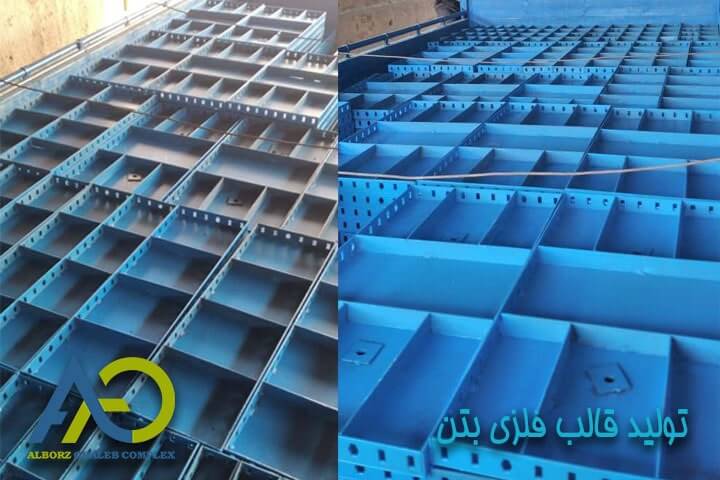

آناتومی یک پنل قالب استاندارد: چگونه کیفیت را از کمیت تشخیص دهیم؟
در بازار، همه قالبهای فلزی شبیه به هم به نظر میرسند. اما یک پیمانکار باتجربه میداند که تفاوت بین یک قالب استاندارد “البرز قالب” و یک محصول بیکیفیت، در جزئیات فنی و ناپیدای آن نهفته است؛ جزئیاتی که مستقیماً بر طول عمر قالب، کیفیت سطح نهایی بتن و ایمنی کارگاه تأثیر میگذارند. بیایید یک پنل استاندارد را زیر ذرهبین مهندسی قرار دهیم:
۱. ورق رویه: اهمیت ضخامت و گرید فولاد (ST37)
ورق رویه، سطحی است که مستقیماً با بتن در تماس است و بیشترین فشار را تحمل میکند. دو نکته در اینجا حیاتی است:
- ضخامت: ورق رویه یک قالب استاندارد باید حداقل ۳ میلیمتر ضخامت داشته باشد. ورقهای نازکتر (مانند ۲.۵ میلیمتر) ممکن است در نگاه اول تفاوت قیمتی ناچیزی ایجاد کنند، اما تحت فشارهای بتنریزیهای مکرر به سرعت موج برداشته (دفرمه شده) و سطح نهایی بتن شما را ناصاف و بیکیفیت میکنند.
- گرید فولاد: ما در “البرز قالب” منحصراً از فولاد مبارکه با گرید ST37 استفاده میکنیم. این گرید، بهترین ترکیب از استحکام کششی و انعطافپذیری را برای تحمل فشارهای دینامیک و استاتیک بتن فراهم میکند و تضمینکننده دوام بلندمدت قالب است.
۲. تسمههای جانبی (لبهها): تفاوت مدلهای ۵ و ۶ سانتی
تسمههایی که دور تا دور پنل را فرا گرفتهاند، اسکلت اصلی آن را تشکیل میدهند. این تسمهها معمولاً در دو عرض ۵ و ۶ سانتیمتر تولید میشوند.
- تسمه ۵ سانتی: برای اکثر کاربردهای عمومی و دیوارهای با ارتفاع استاندارد، کاملاً مناسب و اقتصادی است.
- تسمه ۶ سانتی: در پروژههای خاص که نیاز به مهار فشار بتن در ارتفاعات بسیار بلند (مانند دیوارهای بلند سدها یا پایههای پل) وجود دارد، استفاده از تسمه ۶ سانتی، استحکام و صلبیت بیشتری را برای پنل فراهم میکند.
مهمتر از عرض، کیفیت پانچ سوراخهای روی این تسمههاست. این سوراخها باید با فاصله دقیق ۱۰ سانتیمتر از هم و با ابعاد استاندارد برای عبور پین و گوه ایجاد شوند تا مونتاژ پنلها به یکدیگر بدون هیچ مشکلی انجام شود.

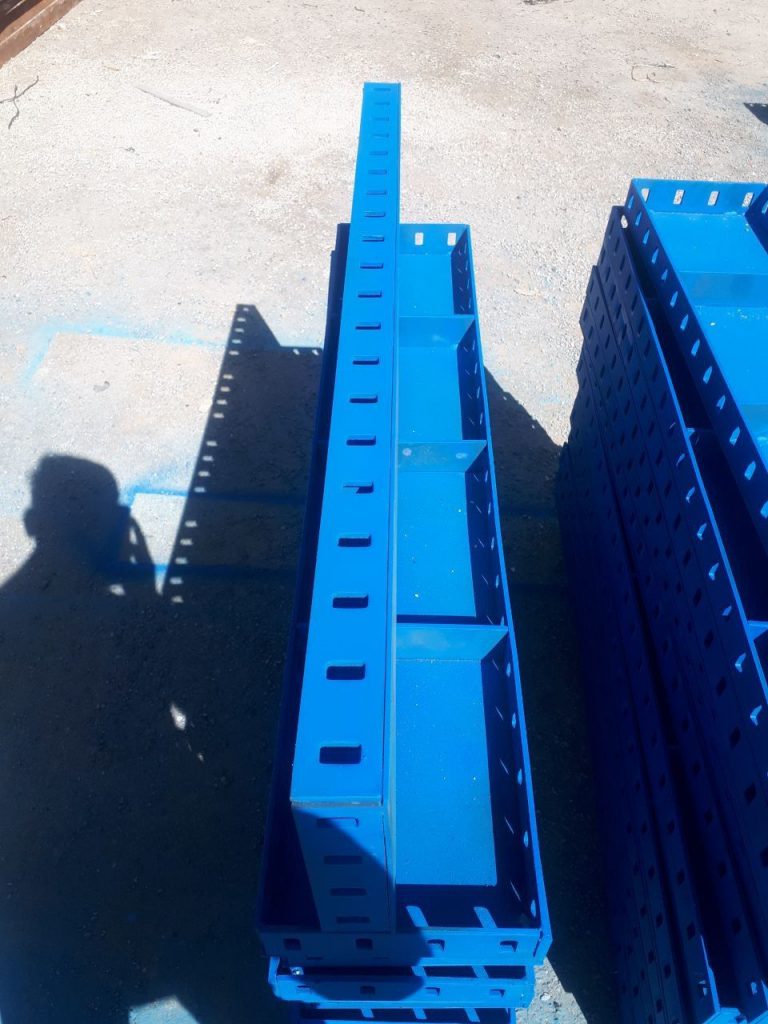

۳. استیفنرها (تسمههای پانچشده میانی): ستون فقرات پنهان پنل
در پنلهای با عرض بیشتر از ۲۰ سانتیمتر، تسمههایی در پشت ورق رویه جوش داده میشوند که به آنها استیفنر (Stiffener) یا سختکننده میگویند. نقش این استیفنرها، جلوگیری از “دل دادن” یا تغییر شکل ورق رویه تحت فشار بتن است. فاصله استاندارد و مهندسی این تسمهها از یکدیگر و کیفیت جوش آنها به ورق رویه، یک عامل کلیدی در تعیین استحکام نهایی پنل است.
۴. کیفیت جوشکاری (CO2) و پوشش رنگ: تضمین دوام و طول عمر
- جوشکاری: تمام اتصالات یک قالب استاندارد باید با جوش CO2 انجام شود. این نوع جوش، یک اتصال عمیق، یکنواخت و بسیار مستحکم را ایجاد میکند که در برابر لرزشها و ضربات مکرر کارگاهی مقاوم است. جوشهای دستی و غیریکنواخت، نقطه ضعف اصلی قالبهای بیکیفیت هستند.
- پوشش رنگ: یک قالب خوب باید با رنگ کورهای (Electrostatic) پوشش داده شود. این نوع رنگ، یک لایه محافظ بسیار مقاوم در برابر خوردگی، زنگزدگی و سایش ایجاد میکند و چسبندگی بتن به قالب را کاهش میدهد. این پوشش باکیفیت، عمر مفید قالب را چندین برابر افزایش میدهد.
در نهایت، یک قالب فلزی استاندارد، محصولی است که در تمام این جزئیات، از بهترین مواد و دقیقترین فرآیندهای تولید بهره برده باشد. این همان تعهدی است که ما در “البرز قالب” به آن پایبندیم.
انواع قالب فلزی از نظر روش ساخت (جنگ لبه خم و تسمهای)
در بازار آهن مکان یا شادآباد، وقتی قیمت میگیرید، اولین سوال فروشنده این است: “لبه خم میخوای یا تسمهای (جوشی)؟”
این دو مدل از نظر کارایی یکساناند اما در روش تولید، وزن و دوام تفاوتهای مهمی دارند. بیایید کالبدشکافی کنیم:

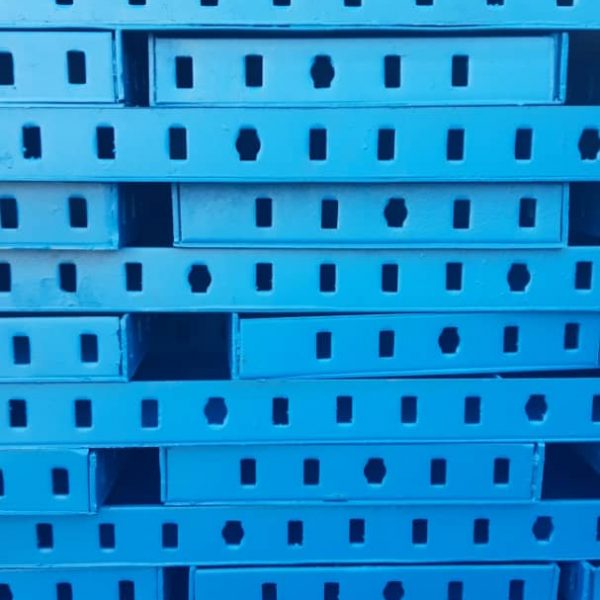

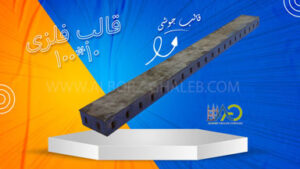

الف) قالب تسمهای یا جوشی (Welded Belt Formwork)
این مدل سنتیترین و رایجترین نوع قالب در ایران است.
- روش ساخت: ورق رویه برش میخورد و تسمههایی (معمولاً با ضخامت ۵ میلیمتر) دور تا دور آن به صورت عمود جوش داده میشوند تا لبههای قالب را تشکیل دهند.
- مزایا:
- تعمیرپذیری آسان: اگر لبه قالب کج شود یا بشکند، هر آهنگری در کارگاه میتواند آن را با چکش و جوش تعمیر کند.
- صلبیت بالا: به دلیل ضخامت تسمه دور، بسیار محکم است.
- معایب:
- وزن بیشتر: جوشکاری زیاد و تسمههای ضخیم، وزن آن را بالا میبرد.
- خطای انسانی: کیفیت جوشکاری (CO2 یا برق) بسیار مهم است. اگر جوش ضعیف باشد، زیر فشار بتن باز میشود.
ب) قالب لبه خم یا پرسی (Bent Edge Formwork)
این مدل مهندسیسازتر و دقیقتر است.
- روش ساخت: ورق رویه بزرگتر بریده میشود و لبههای آن توسط دستگاه پرس برک (Press Brake) قدرتمند خم میشوند تا دیوارههای قالب را بسازند. یعنی رویه و لبه، یکپارچه از یک ورق هستند.
- مزایا:
- سطح بتن صافتر: چون درز جوش در لبهها وجود ندارد، خط قالب روی بتن کمتر میافتد.
- وزن سبکتر: حذف تسمههای اضافی باعث کاهش وزن میشود که حملونقل را آسانتر میکند.
- مقاومت در برابر ضربه: لبههای خم شده حالت فنری دارند و در برابر ضربات چکش کمتر دفرمه میشوند.
- معایب:
- تعمیر سخت: اگر لبه خم شده آسیب جدی ببیند، تعمیر آن نیاز به تجهیزات پرسی دارد و کار هر کسی نیست.
جدول تصمیمگیری سریع:
| ویژگی | قالب تسمهای (جوشی) | قالب لبه خم (پرسی) |
|---|---|---|
| وزن | سنگینتر | سبکتر |
| قیمت | معمولاً کمی ارزانتر | کمی گرانتر (به دلیل تکنولوژی) |
| دوام لبهها | متوسط (جوش ممکن است بشکند) | عالی (یکپارچه) |
| کیفیت سطح بتن | معمولی | عالی (مناسب اکسپوز) |
| تعمیرات | آسان | تخصصی |
کاربرد ترکیبی: در بسیاری از پروژههای بزرگ، مهندسین از قالبهای فلزی برای ستونها و دیوارهای برشی استفاده میکنند، اما برای اجرای سقفها به سراغ سیستمهای مدرنتری مثل قالب وافل میروند. ترکیب “دیوار فلزی” و “سقف وافل”، فرمولی برنده برای سرعت و اقتصاد پروژه است.
مزایای استفاده از قالبهای فلزی البرز قالب
چرا با وجود آمدن تکنولوژیهای جدید، هنوز هم “فلز” حرف اول را در کارگاههای ساختمانی میزند؟
۱. دوام و طول عمر افسانهای (Durability)
قالب فلزی اگر درست نگهداری شود (روغنکاری شود و از ارتفاع پرت نشود)، عملاً مرگ ندارد. شما میتوانید یک دست قالب را بخرید و با آن ۵۰ برج بسازید! این در تضاد کامل با قالبهای چوبی (پلایوود) است که نهایتاً بعد از ۱۰ تا ۱۵ بار استفاده، ورقورق میشوند و باید دور ریخته شوند.
۲. ارزش اسقاط بالا (Resale Value)
این مهمترین مزیت اقتصادی است. فرض کنید امروز قالبی را کیلویی ۳۰ هزار تومان میخرید. دو سال بعد، پس از اتمام پروژه، میتوانید آن را به عنوان “قالب دست دوم” با قیمتی نزدیک به نو (یا حتی بالاتر، اگر تورم باشد!) بفروشید. حتی اگر له شده باشد، به عنوان “ضایعات آهن” پول نقد است. هیچ متریال دیگری چنین خاصیت “حفظ سرمایه”ای ندارد.
۳. صلبیت و مقاومت مکانیکی
در بتنریزیهای حجیم (مثل فونداسیونهای عظیم یا دیوارهای مخازن آب)، فشار هیدرواستاتیک بتن میتواند هر قالبی را متلاشی کند. قالب فلزی با پشتبندهای مناسب، بالاترین ظرفیت باربری را در بین تمام سیستمها دارد.
نکته: البته برای پروژههای خاص مثل سقفهای دال مجوف که نیاز به دهانههای بلند و حذف ستون دارند، سیستمهای فلزی سنگین و پرهزینه هستند. در این موارد، استفاده از قالب وافل دوطرفه توصیه میشود که هم سبکتر است و هم از نظر سازهای عملکرد بهتری دارد.

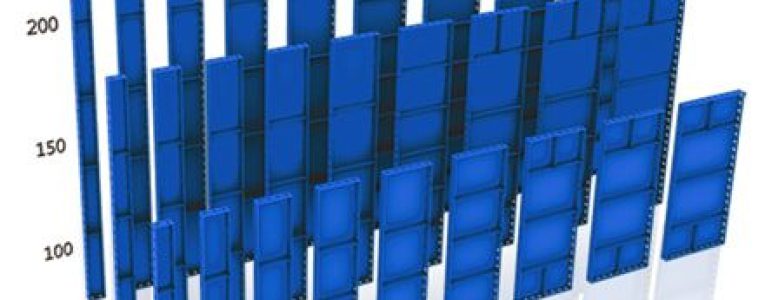

ابعاد استاندارد قالب فلزی (دقیقترین مرجع)
ابعاد استاندارد قالب فلزی مدولار به این صورت است:
- عرض: 10 تا 50 سانتیمتر (مضاعف 5 سانتیمتر).
- طول: 50، 100، 150، 200 سانتیمتر یا سفارشی بر اساس نیاز پیمانکار.
پانلهای قالب بتنی با لبههای پانچشده نصب و جداسازی را آسان میکنند و در پروژههای بزرگ مانند مجتمعهای مسکونی سرعت اجرا را به طور قابل توجهی افزایش میدهند. برای استعلام قیمت قالب فلزی مدولار یا سفارش سفارشی، همین حالا با ما تماس بگیرید: 09121390683!
در بازار قالب فلزی، همه چیز با “کیلوگرم” معامله میشود. دانستن وزن دقیق هر پنل به شما کمک میکند تا:
- تعداد تریلی مورد نیاز برای حمل را محاسبه کنید.
- ظرفیت جرثقیل تاور کرین را بسنجید.
- مطمئن شوید فروشنده ورق نازکتر به شما نفروخته است (وزن کمتر = ورق نازکتر).

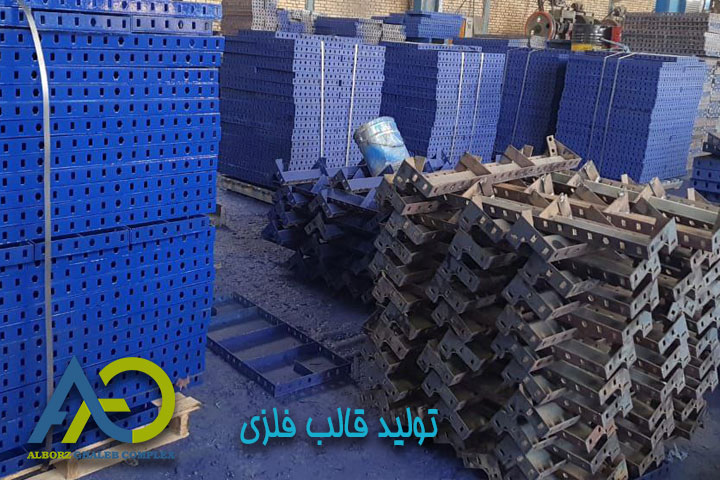

اکوسیستم اتصالات قالب فلزی: ارتشی که فشار بتن را مهار میکند
یک پنل قالب فلزی، هرچقدر هم که باکیفیت باشد، به تنهایی قادر به مهار فشارهای عظیم بتن تازه نیست. موفقیت یک سیستم قالببندی، به ارتشی از اتصالات و لوازم جانبی بستگی دارد که در هماهنگی کامل با یکدیگر، یک ساختار یکپارچه و نفوذناپذیر را ایجاد میکنند. شناخت دقیق این اکوسیستم، کلید اجرای یک قالببندی سریع، ایمن و اقتصادی است.
۱. پین و گوه: سریعترین و رایجترین سیستم اتصال
پین و گوه، سربازان خط مقدم این ارتش هستند. این سیستم دو قطعهای، برای اتصال پنلهای قالب به یکدیگر از طریق سوراخهای موجود در تسمههای جانبی به کار میرود.
- پین: یک میله فولادی است که از داخل سوراخهای همراستای دو پنل مجاور عبور میکند.
- گوه (کفشکی): یک ورق فلزی با شکاف است که از انتهای پین عبور کرده و با چند ضربه چکش، دو پنل را محکم به هم قفل میکند.
- مزیت اصلی: سرعت فوقالعاده بالا در مونتاژ و دمونتاژ. این سیستم به کارگران اجازه میدهد تا در کمترین زمان، سطوح بزرگی از قالب را به هم متصل کنند.
۲. گیرهها (کلمپس): نقش آنها در اتصال دو پنل کنار هم
در برخی موارد، به خصوص برای اتصال پنلهای بزرگ یا افزایش صلبیت درز بین دو قالب، از گیرههایی مانند گیره لوله به لوله یا گیره متوسط (کلمپس) استفاده میشود. این گیرهها با یک پیچ تنظیم شونده، دو لبه قالب را محکم به هم میفشارند و از هرگونه درز یا جابجایی جزئی جلوگیری میکنند.
۳. بولتها و مهرهها: برای اتصال پشت به پشت و مهار فشار
هنگامی که دو ردیف قالب را به صورت موازی برای ساخت یک دیوار قرار میدهیم، باید آنها را به هم متصل کرده و فاصله بینشان را (که ضخامت دیوار را تعیین میکند) حفظ کنیم. این وظیفه حیاتی بر عهده سیستم بولت است.
بولت تمام رزوه (Threaded Rod):
این یک میله فولادی است که در تمام طول خود رزوه دارد و از سوراخهای تعبیهشده در هر دو دیواره قالب عبور میکند.
میان بولت (Water Stop):
برای جلوگیری از نفوذ آب از محل سوراخ بولت در سازههای آببند (مانند مخازن و استخرها)، از قطعهای به نام میان بولت استفاده میشود. این قطعه در وسط دیوار باقی میماند و بولتها از دو طرف به آن متصل میشوند.
واشر کاس و واشر دولول:
برای انتقال و توزیع بهتر نیروی فشاری از مهره بولت به سطح بزرگتری از قالب، از واشرهای مخصوصی به نام واشر کاس (برای بولتهای بیرونی) و واشر دولول (برای بولتهای داخلی) استفاده میشود. این واشرها از لهیدگی و آسیب به ورق قالب جلوگیری میکنند.
۵.سولجر و پشتبندها
برای دیوارهای بلند و سنگین، لوله داربست کافی نیست. پروفیلهای ناودانی دوبل شده یا “سولجر” به عنوان ستون فقرات پشت قالب قرار میگیرند تا جلوی شکم دادن دیوار را بگیرند. برای آشنایی با سیستمهای مهاربندی حرفهای، پیشنهاد میکنیم صفحه انواع داربست مدولار و اجزای آن را مطالعه کنید.
۴.جکهای حمایتی
برای شاقول کردن دیوارها و ستونها، نیاز به جکهای مورب (شاقول کننده) دارید. همچنین اگر از قالب فلزی برای سقف استفاده میکنید، زیرسازی آن توسط جک سقفی، جک صلیبی انجام میشود که حیاتیترین بخش ایمنی سقف است.
این اکوسیستم هوشمندانه از اتصالات، تضمین میکند که سازه قالببندی شما در برابر فشارهای هیدرواستاتیک بتن، مانند یک سد یکپارچه و مستحکم عمل کند.
پادکست آشنایی با قالب فلزی بتن
تو این پادکست 5 دقیقهای، درباره انواع قالب فلزی بتن، کاربردهاشون (مثل پلسازی) و قیمت قالب فلزی حرف زدیم. گوش کنید و برای خرید، همین حالا تماس بگیرید!
کاربردهای قالب مدولار در اجزای مختلف سازه
تنوع ابعادی قالبهای مدولار (از عرض ۱۰ تا ۵۰ سانت) به شما اجازه میدهد هر المان سازهای را اجرا کنید:
۱. قالببندی فونداسیون
سادهترین بخش کار. معمولاً از قالبهای عرض ۵۰ به صورت خوابیده یا ایستاده استفاده میشود. استفاده از پلاستیک یا مشمع روی قالبها برای جلوگیری از چسبیدن خاک ضروری است.
۲. قالببندی ستون
با ترکیب پنلهای تخت و “کنجهای بیرونی”، میتوانید ستونهایی با ابعاد مختلف بسازید. مثلاً برای یک ستون ۴۰×۴۰، از ۴ عدد قالب ۴۰ و ۴ عدد کنج ۵×۵ استفاده میشود.
۳. قالببندی دیوار برشی
چالشبرانگیزترین بخش است. اینجا استفاده از “بلت” (Bolt) و “میانبول” برای مهار فشار بتن از وسط دیوار ضروری است. استفاده از ماشین آلات ساختمانی مثل تاور کرین برای جابجایی پنلهای بزرگ یکپارچه شده دیوار، سرعت کار را ۱۰ برابر میکند.
مقایسه هوشمندانه: برای سقفهای تیرچه بلوک سنتی، قالب فلزی کاربرد کمی دارد. اما اگر میخواهید سقف را مدرن کنید و تیرچه را حذف کنید، سیستم وافل یک طرفه بهترین جایگزین است که هم از نظر اقتصادی به صرفه است و هم ایمنی بالاتری دارد.
راهنمای گام به گام قالببندی یک دیوار بتنی (از صفر تا صد)
اجرای صحیح قالببندی، ترکیبی از دقت مهندسی و تجربه کارگاهی است. این راهنمای گام به گام، یک نقشه راه عملی برای اجرای یک دیوار بتنی بینقص با استفاده از قالبهای مدولار است.
مرحله ۱: آمادهسازی و ریسمانکشی
قبل از هر کاری، محل دقیق دیوار را بر روی فونداسیون مشخص کرده و با استفاده از ریسمان و رنگ، خطوط راهنما را برای هر دو سمت دیوار اجرا کنید. از تمیز بودن و عدم وجود هرگونه ضایعات در محل قالببندی اطمینان حاصل کنید.
مرحله ۲: چیدمان و اتصال پنلهای ردیف اول
- اولین پنل را در گوشه کار قرار داده و با استفاده از پین و گوه، پنلهای بعدی را در امتداد خط راهنما به آن متصل کنید.
- برای دیوارهای بلند، توصیه میشود پنلها به صورت “آجرچین” (یعنی درزهای عمودی ردیفهای بالا و پایین در یک راستا نباشند) چیده شوند تا صلبیت و یکپارچگی دیواره قالب افزایش یابد.
مرحله ۳: نصب بولتها و مهارها
- پس از اجرای کامل یک سمت از دیواره قالب، لوله یا غلافهای پلاستیکی را در محل سوراخ بولتها قرار دهید (این کار خروج بولتها را پس از بتنریزی آسان میکند).
- دیواره دوم قالب را در مقابل دیواره اول اجرا کنید.
- بولتهای تمام رزوه را از سوراخهای دو دیواره عبور داده و با استفاده از واشر و مهره، آنها را محکم کنید تا فاصله بین دو دیواره (ضخامت دیوار) دقیقاً ثابت شود.
مرحله ۴: شاقول کردن و مهاربندی با جکهای نگهدارنده
این یک مرحله حیاتی برای تضمین عمودی بودن دیوار است.
- با استفاده از شاقول یا تراز لیزری، از قائم بودن کامل دیواره قالب اطمینان حاصل کنید.
- جکهای نگهدارنده (شمعهای مایل یا سولجرها) را با زاویه مناسب به پشت قالب متصل کرده و انتهای دیگر آن را به زمین یا فونداسیون مهار کنید. این جکها از واژگونی قالب تحت فشار جانبی بتن جلوگیری میکنند.
مرحله ۵: نکات بتنریزی (سرعت، ویبره)
- بتنریزی باید به صورت لایهای و با سرعت کنترلشده انجام شود تا از وارد آمدن فشار ناگهانی و بیش از حد به قالب جلوگیری شود.
- عملیات ویبره زدن باید به صورت اصولی و توسط اپراتور ماهر انجام شود. از تماس مستقیم لرزاننده ویبراتور با بدنه قالب برای مدت طولانی خودداری کنید، زیرا میتواند باعث آسیب به رنگ و سطح قالب شود.
مرحله ۶: زمان و اصول صحیح قالببرداری
زمان قالببرداری به عواملی مانند دمای هوا، نوع سیمان و ابعاد دیوار بستگی دارد و باید طبق مشخصات فنی پروژه و نظر دستگاه نظارت باشد. به طور کلی برای دیوارهای معمولی، این زمان بین ۱ تا ۳ روز است. برای قالببرداری، ابتدا جکهای نگهدارنده و سپس اتصالات (بولتها و پین و گوهها) را باز کنید.
مرحله ۷: تمیزکاری و نگهداری برای افزایش عمر قالب
این مهمترین مرحله برای حفظ سرمایه شماست.
- بلافاصله پس از باز کردن قالبها، با استفاده از کاردک (غیرتیز) و فرچه سیمی، بتنهای چسبیده به سطح و لبههای قالب را تمیز کنید.
- در صورت نیاز، سطح قالبها را با روغن مخصوص (روغن قالب) آغشته کنید تا برای استفاده بعدی آماده شوند.
- قالبها را در مکانی مناسب و به دور از رطوبت و خاک انبار کنید.
رعایت این مراحل، تضمینکننده اجرای یک سازه بتنی باکیفیت و افزایش طول عمر مفید قالبهای شما برای دهها پروژه آینده خواهد بود.
تحلیل اقتصادی: چگونه از سرمایهگذاری روی قالب فلزی سود ببریم؟
قالب فلزی یک کالای مصرفی نیست، بلکه یک دارایی سرمایهای برای کسبوکار شماست. نگاه شما به آن باید نگاهی بلندمدت و مبتنی بر بازگشت سرمایه (ROI) باشد.
خرید قالب نو در مقابل دست دوم: مزایا، معایب و ریسکها
- قالب نو:
- مزایا: کیفیت تضمینشده، عمر مفید بسیار بالا (بیش از ۱۰۰ بار استفاده)، سطح صاف و بینقص برای بتن اکسپوز، عدم نیاز به تعمیرات اولیه.
- معایب: هزینه اولیه بالاتر.
- قالب دست دوم:
- مزایا: قیمت اولیه پایینتر (معمولاً بر اساس وزن کیلوگرمی فروخته میشود).
- معایب و ریسکها: عمر مفید نامشخص، احتمال وجود پنلهای دفرمه و موجدار، کیفیت پایین سطح بتن، نیاز به تمیزکاری و تعمیرات پرهزینه، عدم تطابق ابعادی بین قالبهای سازندگان مختلف.
توصیه ما: اگر کیفیت سطح بتن و دوام بلندمدت برای شما اولویت دارد، خرید قالب نو یک سرمایهگذاری بسیار هوشمندانهتر است. برای پروژههایی که کیفیت سطح اهمیت کمتری دارد، میتوان از قالب دست دوم تمیز و استاندارد استفاده کرد، اما همواره ریسکهای آن را در نظر داشته باشید.
خرید یا اجاره؟ کدام برای کسبوکار شما منطقیتر است؟
- اجاره: برای پیمانکارانی که به صورت پراکنده پروژههای بتنی دارند یا برای یک پروژه خاص به حجم زیادی قالب نیاز دارند، اجاره کردن گزینهای منطقی برای کاهش هزینههای اولیه است.
- خرید: برای شرکتهای ساختمانی و پیمانکارانی که به طور مداوم با سازههای بتنی سر و کار دارند، خرید قالب در بلندمدت بسیار اقتصادیتر است. هزینه خرید پس از چند پروژه جبران شده و پس از آن، این تجهیزات به ابزاری برای سودآوری تبدیل میشوند.
محاسبه هزینه تمامشده مالکیت (TCO)
فرض کنید یک پنل نو را به قیمت X تومان خریداری میکنید و میتوانید از آن ۱۰۰ بار استفاده کنید. هزینه واقعی هر بار استفاده از آن X/100 خواهد بود. حال این عدد را با هزینه اجاره همان پنل برای یک بار استفاده مقایسه کنید. در اکثر موارد، هزینه مالکیت به مراتب کمتر از هزینه اجارههای مکرر خواهد بود. این یعنی با خرید قالب فلزی، شما در واقع در حال “پیشخرید” نیاز پروژههای آینده خود با قیمتی بسیار پایینتر هستید.
تفاوت قالبهای لبه 5 و لبه 6
یکی از سوالات رایج پیمانکاران، تفاوت بین قالبهای لبه 5 و لبه 6 است:
قالب لبه 5:
ضخامت لبه: 5 سانتیمتر.
وزن: سبکتر (مثل 18-20 کیلوگرم برای 100*50).
روش تولید: جوشی یا لبه خم (پرسی).
کاربرد: پروژههای متوسط مانند ساختمانهای مسکونی.
قالب لبه 6:
ضخامت لبه: 6 سانتیمتر.
وزن: سنگینتر (مثل 22-25 کیلوگرم برای 100*50).
روش تولید: جوشی با جوش CO2.
کاربرد: پروژههای بزرگ مانند سدها و پلها.
توصیه: برای پروژههای کوچک، لبه 5 کافی است؛ برای پروژههای سنگین، لبه 6 انتخاب بهتری است.
مزایا و معایب قالب فلزی مدولار بتن
✅ مزایا
✔ عمر طولانی: تحمل فشار و دمای بالا، قابلیت استفاده حداقل ۶۰ بار.
✔ سهولت نصب و حمل: طراحی مدولار باعث کاهش هزینههای حملونقل میشود.
✔ مقاومت بالا: سازههای بتنی با استحکام بیشتر اجرا میشوند.
✔ بهرهوری بیشتر: افزایش سرعت اجرای پروژه و کاهش هزینههای نیروی کار.
✔ ایمنی بیشتر: کاهش خطرات حین نصب و اجرا.
✔ قیمت مناسب: در بلندمدت مقرونبهصرفهتر از سایر گزینهها.
❌ معایب
❌ زمانبر بودن: نصب و جداسازی در بعضی موارد نیاز به زمان بیشتری دارد.
❌ محدودیت سطح: برای پروژههای خیلی متنوع، گاهی محدودیتهایی دارد.
❌ محدودیت در شکلدهی: طراحی قالبهای بسیار خاص و سفارشی چالش بیشتری دارد.
مقایسه قالب فلزی بتن و پلاستیکی
دو نوع اصلی قالب بتنی، فلزی و پلاستیکی هستند که هر کدام مزایا و معایب خاص خود را دارند. به مقایسه جامع این دو نوع قالب خواهیم پرداخت.
✅ مزایای قالب فلزی:
✔ استحکام بالا: تحمل فشار و بارهای زیاد، مناسب برای پروژههای سنگین.
✔ دوام زیاد: قابلیت استفاده تا ۱۵۰ بار بدون افت کیفیت.
✔ مقاومت محیطی: در برابر شرایط سخت، با پوشش رنگ ضدزنگ.
❌ معایب قالب فلزی:
❌ هزینه اولیه بالا: قیمت خرید بیشتری دارد.
❌ وزن زیاد: نیاز به تجهیزات خاص برای جابهجایی.
❌ زنگزدگی: بدون مراقبت و نگهداری مناسب دچار آسیب میشود.
❌ نیاز به تخصص: نصب و اجرای آن پیچیدهتر است.
✅ مزایای قالب پلاستیکی:
✔ وزن سبک: حمل و نصب آسان، بدون نیاز به تجهیزات سنگین.
✔ مقاومت در برابر خوردگی: ضد رطوبت و مواد شیمیایی.
✔ عایق حرارتی: کمک به حفظ دمای بتن برای عملآوری بهتر.
✔ سطح صاف: خروجی کیفیت ظاهری بالاتر دارد.
✔ هزینه اولیه کمتر: نسبت به قالب فلزی ارزانتر است.
❌ معایب قالب پلاستیکی:
❌ مقاومت کمتر: برای پروژههای با فشار بالا مناسب نیست.
❌ دوام محدود: عمر مفید آن کمتر از قالب فلزی است.
❌ تغییر شکل در گرما: در دمای بالا ممکن است تغییر شکل دهد.
📌 برای مقایسه کامل و قیمت قالب فلزی، قالب پلاستیکی را ببینید یا تماس بگیرید: 09121390683
| ویژگی | قالب فلزی | قالب پلاستیکی |
| استحکام | بالا | پایین |
| دوام | بالا | متوسط |
| وزن | سنگین | سبک |
| هزینه اولیه | بالا | پایین |
| سرعت اجرا | بالا | بالا |
| دقت | بالا | بالا |
| مقاومت در برابر خوردگی | پایین | بالا |
| عایق حرارتی | پایین | بالا |
راهنمای خرید و عوامل موثر بر قیمت هر کیلو قالب
قیمت قالب فلزی تابع نوسانات بازار فولاد است، اما عوامل دیگری هم دخیل هستند:
- قیمت ورق: ورق فولاد مبارکه اصفهان همیشه گرانتر و باکیفیتتر از ورقهای اهواز یا گیلان است.
- کیفیت جوش: استفاده از جوش CO2 (با گاز محافظ) باعث میشود درز جوش اکسیده نشود و نشکند. جوش برق معمولی ارزانتر اما شکنندهتر است.
- نوع تسمه: تسمههای ماشینکاری شده و گونیا، قیمت بالاتری دارند و باعث میشوند قالبها دقیق کنار هم جفت شوند (بدون درز که شیره بتن فرار کند).
توصیه ما: هرگز کیفیت را فدای ۱۰۰۰ تومان ارزانتر بودن نکنید. قالبی که گونیا نباشد یا جوش ضعیفی داشته باشد، در اولین بتنریزی هزینه تعمیرات سنگینی روی دستتان میگذارد و سطح بتن را خراب میکند.
نگهداری و انبارداری (افزایش عمر سرمایه)
قالب فلزی “زنگ میزند”. این بزرگترین دشمن آن است. برای اینکه قالبهایتان ۱۰ سال کار کنند:
- روغنکاری مداوم: قبل از هر بار بتنریزی، سطح قالب را با روغن مخصوص (نه روغن سوخته کثیف) چرب کنید.
- تمیزکاری بلافاصله: بعد از باز کردن قالب، با کاردک و فرچه سیمی، تکههای بتن چسبیده را پاک کنید. بتن خشک شده مثل سنگ سخت میشود و جدا کردنش به ورق آسیب میزند.

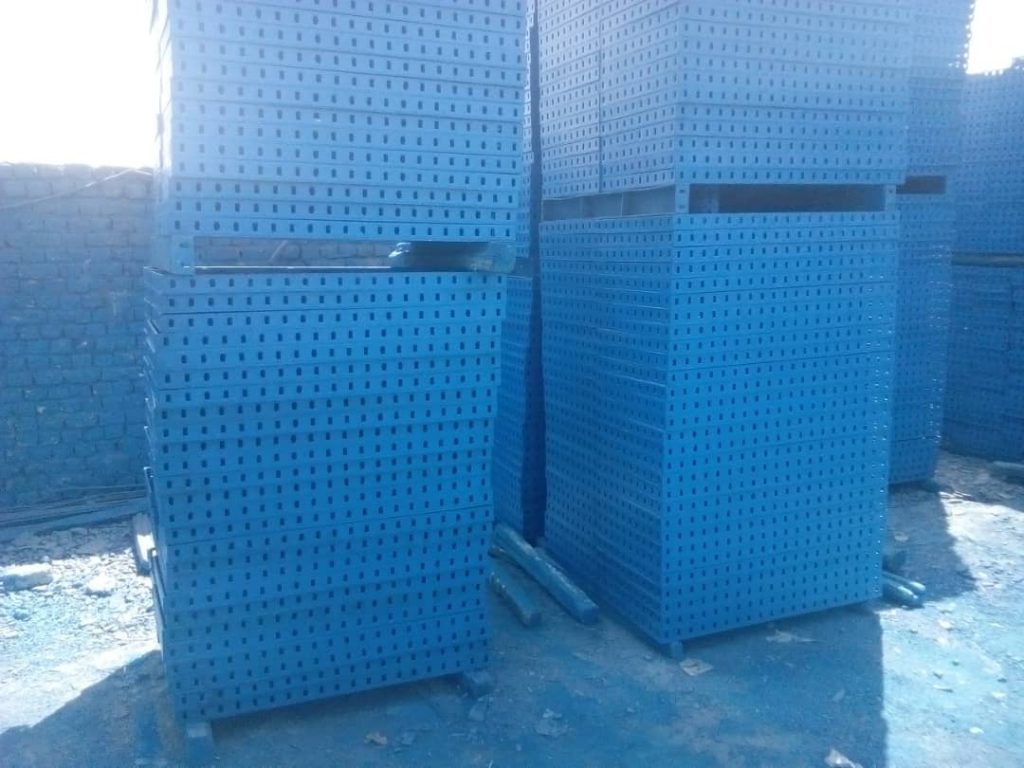

- انبارداری صحیح: قالبها را در محیط خشک و به صورت مرتب روی پالت چوبی بچینید. تماس مستقیم با خاک مرطوب باعث پوسیدگی تسمهها میشود.
تفاوت قالب فلزی فولاد مبارکه و فولاد غرب
- قیمت: مبارکه (۵۲,۸۰۰ تومان/کیلو) گرانتر از غرب (۵۰,۰۰۰ تومان/کیلو).
- وزن: مبارکه یکدست و سبکتر، غرب ناهموار و سنگینتر.
- ظاهر: مبارکه صاف و شکیل، غرب خطوخش دارد.
- کیفیت: مبارکه برای بتن اکسپوز بهتر است (مثل نمای برج)، غرب برای معمولی کافی است (مثل فونداسیون).
انواع سیستم های قالب بندی بتن ( انواع قالب فلزی بتن ) با استفاده از قالب فلزی
سیستمهای قالببندی بتن با استفاده از قالب فلزی یکی از مهمترین روشهای قالب بندی بتن در دنیا هستند. نوع سیستم قالببندی بر اساس عواملی مانند نوع سازه، ابعاد، پیچیدگی طرح، سرعت اجرا و بودجه انتخاب میشود. در ادامه، به بررسی برخی از مهمترین سیستمهای قالببندی بتن با استفاده از قالب فلزی میپردازیم:
- ویژگیها: این سیستم از قطعات پیشساخته و استاندارد تشکیل شده که به آسانی مونتاژ و دمونتاژ میشوند. این قطعات شامل پانلهای دیواری، ستونی و اتصالات مختلف هستند.
- مزایا: اجرای سریع، دقت بالا، قابلیت استفاده مجدد، کاهش نیاز به نیروی کار، کاهش ضایعات و انعطافپذیری در طراحی.
- کاربردها: مناسب برای ساخت ساختمانهای بتنی مسکونی، تجاری، صنعتی و همچنین سازههای پیچیده مانند پلها، تونلها و سدها.
- ویژگیها: این سیستم برای ساخت پروژه های ساختمان سازی بزرگ یا انبوه سازی که دارای مجتمع ها با فرم یکسان در تعداد بالا هستند مورد استفاده قرار میگیرد که باعث سرعت پبشرفت پروژه در اجرای همزمان سقف ، ستون ها و دیوار ها میشود.
- مزایا: سرعت بالای اجرا، کیفیت سطح بتن، کاهش نیاز به نیروی کار و کاهش هزینههای نگهداری.
- کاربردها: برای ساخت پروژه های ساختمان سازی بزرگ با ضریب تکرار بالا در شکل ثابت استفاده میشود.
- ویژگیها: در این سیستم، قالب به صورت عمودی یا افقی بر روی بتن تازه حرکت میکند و به تدریج ارتفاع سازه افزایش مییابد.
- مزایا: سرعت بسیار بالا در اجرا، کیفیت بالای سطح بتن، کاهش نیاز به نیروی کار و هزینههای قالببندی.
- کاربردها: مناسب برای ساخت دیوارهای بلند، مخازن، سیلوها و سازههای بتنی بلند.
- ویژگیها: در این سیستم، قالب به صورت مرحلهای به سمت بالا حرکت میکند و هر مرحله شامل بتنریزی بخشی از سازه است.
- مزایا: ایمنی بالا، کنترل دقیق ارتفاع بتنریزی، کاهش نیاز به نیروی کار و هزینههای نگهداری.
- کاربردها: برای ساخت ساختمانهای بلند و سازههای بتنی با ارتفاع زیاد مناسب است.

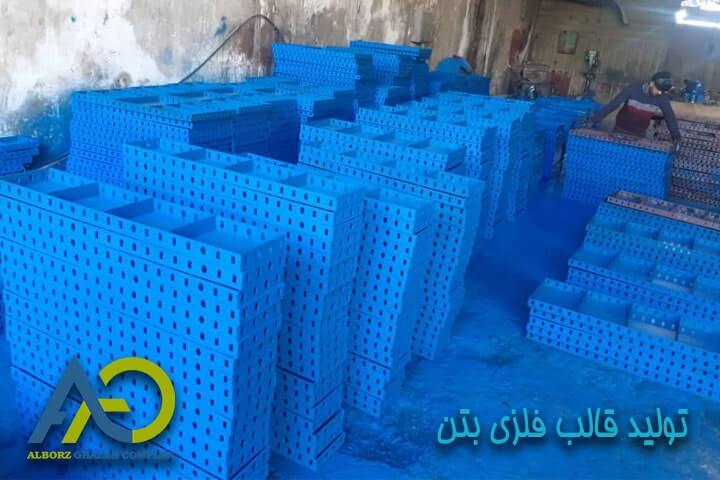

تولید انواع قالب های بتن در مجتمع البرز قالب
مجتمع البرز قالب یکی از تولیدکنندگان برجسته قالبهای بتن در ایران است. این مجتمع محصولات متنوعی در زمینه تولید قالبهای بتن ارائه میدهد که شامل موارد زیر میشود:
قالب های بتن فلزی مدولار
قالب های بتن پلیمری ساده و مدولار
قالب های بتن ترکیبی
این مجموعه قادر به تولید قالبهای بتن با شکلها و ابعاد مختلف مانند قالبهای مستطیلی، مربعی، دایرهای و … به صورت سفارشی نیز میباشد. همچنین، این مجتمع از مواد با کیفیت برای تولید قالبهای بتن استفاده میکند تا محصولات با کیفیت بالا و دوام طولانی تولید شود.
پرسشهای متداول درباره قالب فلزی
ابزاری برای شکلدهی بتن با دوام بالا.
قالبهای فلزی به دو دسته کلی تقسیم میشوند: قالبهای مدولار که قابلیت استفاده در پروژههای مختلف را دارند، و قالبهای خاص که برای پروژههای خاص و منحصر به فرد طراحی و تولید میشوند.
قالبهای فلزی به دلیل دوام بالا، مقاومت در برابر فشار و قابلیت استفاده مکرر، انتخابی عالی برای پروژههای بزرگ و پیچیده هستند. همچنین، این قالبها میتوانند زمان ساخت و ساز را کاهش داده و کیفیت سازه نهایی را افزایش دهند.
قیمت قالب فلزی به عواملی مانند اندازه، جنس مواد، پیچیدگی طراحی و تعداد دفعات استفاده بستگی دارد. اگرچه ممکن است قالبهای فلزی هزینه اولیه بیشتری داشته باشند، اما در درازمدت به دلیل دوام و قابلیت استفاده مجدد، هزینههای کلی را کاهش میدهند.
برای استفاده بهینه از قالبهای فلزی، باید آنها را به درستی نصب کرده و به صورت منظم نگهداری کنید. تمیز کردن قالبها بعد از هر استفاده و بررسی اتصالات و قطعات به طور مداوم، به افزایش طول عمر آنها کمک میکند.
بله، قالبهای فلزی پس از چندین بار استفاده ممکن است دچار فرسایش شوند و نیاز به تعمیر یا تعویض برخی قطعات داشته باشند. نگهداری صحیح و تعمیرات به موقع میتواند عملکرد و طول عمر قالبها را بهبود ببخشد.
قالب فلزی برای پروژههای بزرگ و سنگین مناسبتر است، در حالی که برای پروژههای کوچکتر ممکن است گزینههای دیگری بهتر باشند.
نگهداری منظم شامل تمیز کردن، چک کردن اتصالات و تعمیر قطعات فرسوده است.
سخن اخر
قالبهای بتنی یکی از اجزای اساسی در ساخت سازههای بتنی هستند. این قالبها برای ریختن بتن در سازههای بتنی مورد استفاده قرار میگیرند. انتخاب قالب صحیح در ساخت سازههای بتنی از اهمیت بالایی برخوردار است. با توجه به اینکه قالبهای مختلفی در بازار موجود هستند، فرآیند انتخاب قالب برای سازههای بتنی باید با دقت و توجه به نیازهای سازه صورت گیرد. یکی از نوع قالبهای بتنی، قالب فلزی بتن است.
12 پاسخ
برای تولید قالب ها از چه ورقی استفاده می کنید؟
از ورق فولاد مبارکه و جوش co2 برای تولید قالب های مدولار استفاده می کنیم
فقط قالب با ورق فولاد مبارکه تولید می کنید
سلام
قالب فلزی لبه خم بهتره یا قالب بتن جوشی
سلام
قالب لبه خم و جوش بسته به این که کجا کار میکنید فرق داره لبه خم برای ستون و جوشی برای دیوار مناسب تره
قالب بتن فلزی فقط با یه ورق تولید میکنید
سلام
خیر با ورق فولاد مبارکه
ورق فولاد غرب و ورق اسید شور که قیمت هر کدوم فرق داره
سلام
خیر با ورق فولاد مبارکه
ورق فولاد غرب و ورق اسید شور که قیمت هر کدوم فرق داره و قیمت هم فرق داره
قیت قالب فلزی چنده
سلام قیمت قالب بسته به قیمت روز ورق داره و درد جهت استعلام قیمت روز قالب فلزی تماس بگیرید 09121390683
سلام
شما امکان صادرات قالب فلزی به ارمنستان رو دارید .
بله ما امکان صادرات قالب هالی فلزی رو به کشور های ارمنستان، گرجستان، عراق، ترکیه، امارات و … رو داریم برای برسی بیشتر با ما در تماس باشید.
