آرماتوربندی ستون یکی از اون مراحل حیاتی در ساخت سازه‌های بتنیه که نمی‌تونید نادیده بگیرید. فکر کنید بتن مثل یک کیک سفت باشه، اما بدون مواد تقویتی، زود خرد می‌شه. میلگردها و خاموت‌ها میان وسط و این کیک رو محکم می‌کنن. من بر اساس تجربیات مهندسان و مقالات معتبر، می‌گم که این فرآیند نه تنها مقاومت رو افزایش می‌ده، بلکه عمر ساختمان رو هم طولانی می‌کنه. آیا تا حالا فکر کردید چرا بعضی ساختمان‌ها در زلزله سرپا می‌مونن؟ خب، جوابش آرماتوربندی حرفه‌ای ستون‌هاست. در این مقاله، ما همه چیز رو پوشش می‌دیم، از مواد تا اجرا، و حتی به تجهیزات قالب بندی مرتبط مثل قالب بتن مدولار ، تسمه تنگ ، قالب پلاستیکی ، قالب فلزی و…که می‌تونه کمک‌کننده باشه.
بیایید عمیق‌تر بریم. آرماتوربندی شامل قرار دادن میلگردهای فولادی و انصال انها با هم و بستن قالب بتن به دور ان و بتن ریزی است تا نیروهای کششی رو تحمل کنه. بتن در فشار عالی ، اما در کشش ضعیفه، مثل یک قهرمان که فقط در دفاع خوبه نه حمله. با آرماتور، تعادل ایجاد می‌شه
چرا آرماتوربندی ستون حیاتی است؟
ستون مثل ستون فقرات یک سازه است؛ هر ضربه یا ضعفی در آن می‌تواند روی کل ساختمان تأثیر بگذارد. آرماتوربندی ستون یعنی قرار دادن میلگردهای طولی و عرضی داخل قالب تا وقتی بتن ریخته می‌شود، ستون بتواند هم فشار فشاری و هم نیروهای کششی و جانبی را تحمل کند. وقتی درست اجرا شود، ستون تبدیل به یک «محور» با دوام و پایدار می‌شود؛ وقتی اشتباه باشد، مثل این است که ستون فقرات خانه شکسته باشد — پیامدها دیر یا زود خودشان را نشان می‌دهند.
چرا آرماتوربندی مهمه؟ ساده بگم، بدون اون، ستون‌ها مثل چوب خشک می‌شکنن. در ساختمان‌های مدرن، ستون‌ها بارهای عظیم رو تحمل می‌کنن، از وزن طبقات تا نیروهای جانبی مثل باد و زلزله. من دیده‌م پروژه‌هایی که به خاطر آرماتور ضعیف، میلیون‌ها ضرر زدن. اهمیتش در اینه که بتن رو تبدیل به یک ماده کامپوزیت قوی می‌کنه، مثل ترکیب فولاد و بتن که هر کدوم ضعف دیگری رو پوشش می‌دن.
ستون در سازه: نقش و انواع بارها
ستون‌ها بارهای قائم را از سقف‌ها و طبقات دریافت کرده و به فونداسیون منتقل می‌کنند، اما در عمل بارهای محوری، خمشی، برشی و لنگر پیچشی هم روی آنها عمل می‌کند. در ساختمان‌های بلند و در مناطق زلزله‌خیز، آرماتورها باید علاوه بر تحمل بار قائم، انرژی زلزله را هم جذب کنند — این یعنی طراحی و اجرای آرماتوربندی باید با دقت و مطابق نقشه‌های سازه انجام شود.
مزایای آرماتوربندی صحیح ستون
اولین مزیت، افزایش مقاومت کششیه. تصور کنید ستون مثل یک طناب باشه؛ بدون میلگرد، زود پاره می‌شه. دوم، پایداری در برابر لرزش‌ها. در ایران که زلزله‌خیزه، این کار حیاتیه. سوم، کاهش ترک‌ها و افزایش دوام. علاوه بر این، هزینه‌های تعمیرات آینده رو کم می‌کنه. من پیشنهاد می‌کنم همیشه از مهندس ناظر کمک بگیرید تا این مزایا رو به حداکثر برسونید.
نقش ستون‌ها در پایداری ساختمان
ستون‌ها پایه اصلی ساختمانن، مثل ستون‌های یک معبد باستانی که کل بنا رو نگه می‌دارن. بدون آرماتور مناسب، این ستون‌ها نمی‌تونن بارهای عمودی و افقی رو تحمل کنن. در طراحی، باید به ارتفاع، شکل و موقعیت توجه کرد. مثلاً ستون‌های مربعی یا دایره‌ای، هر کدوم مزایای خودشون رو دارن. لینک به قالب فلزی مدولار می‌تونه در شکل‌دهی کمک کنه.
اهداف آرماتوربندی
هدف اصلی آرماتوربندی ستون افزایش مقاومت کششی و برشی ستون، جلوگیری از ترک‌های طولی و محوری، کنترل تغییرشکل و حفظ یکپارچگی قطعه است. همچنین آرماتورها تأثیر چشمگیری در رفتار لرزه‌ای ستون دارند؛ خاموت‌های مناسب و فاصله‌بندی درست، مانع از کمانش میلگردهای طولی در نیروی زیاد میشوند.
مصالح و تجهیزات مورد نیاز آرماتوربندی
میلگردهای طولی (آرماتور اصلی)
میلگردهای طولی وظیفه تحمل نیروهای کششی را دارند. سایز و تعداد آنها بر اساس نقشه سازه و محاسبات انجام‌شده مشخص می‌شود. معمولاً در ستون‌ها از چند عدد میلگرد با قطرهای مختلف استفاده می‌شود که محل چیدمان آنها در پلان ستون تعیین شده است.
خاموت‌ها و آرماتورهای عرضی
خاموت‌ها یا آرماتورهای عرضی نقش مهارکننده و جلوگیری از کمانش را دارند؛ همچنین در انتقال برش و حفظ هندسه آرماتورهای طولی نقش اساسی دارند. نوع خاموت (باز، بسته، دوبل)، فواصل بین خاموت‌ها و نحوه بستن آنها باید مطابق نقشه و آیین‌نامه باشد.
آرماتور انتظار (ریشه)
آرماتور انتظار یا ریشه برای اتصال ستون‌های طبقات مختلف به یکدیگر استفاده می‌شود. در بسیاری از پروژه‌ها طول آرماتورهای انتظار بین ۱۰۰ تا ۱۴۰ سانتی‌متر در نظر گرفته می‌شود تا امکان اورلب و اتصال به ستون بالایی فراهم شود.
سیم، یراق و وسایل کمکی
سیم آرماتوربندی، گیره‌ها، فاصله‌نگهدارها (اسپیسرها)، قالب‌ها و ابزار خم و برش میلگرد از اقلام ضروری‌اند. استفاده از فاصله‌نگهدار مناسب برای تضمین کاور بتنی صحیح از اهمیت زیادی برخوردار است.
بیایید در مورد ابزارها حرف بزنیم. بدون مواد خوب، بهترین اجرا هم بی‌فایده‌ست. میلگردها قلب تپنده این کارن، اما سیم، خاموت و حتی اسپیسرها هم مهمن. من همیشه می‌گم کیفیت رو فدای قیمت نکنید، چون یک اشتباه کوچیک می‌تونه کل پروژه رو به باد بده.
انواع میلگردها و کاربردهای آنها
میلگردها انواع مختلفی دارن. از ساده تا آجدار، هر کدوم جایی استفاده می‌شن. مثلاً در ستون‌ها، میلگرد آجدار به خاطر چسبندگی بهتر با بتن، ترجیح داده می‌شه. قطرها از ۸ تا ۴۰ میلی‌متر متغیره، بسته به بار.
میلگرد ساده و آجدار
میلگرد ساده سطح صافی داره و بیشتر برای خاموت‌ها استفاده می‌شه، مثل یک لوله صاف که راحت خم می‌شه. اما آجدار، با شیارها، مثل دنده‌های یک چرخ‌دنده به بتن می‌چسبه و مقاومت رو بالا می‌بره. من در پروژه‌های خودم همیشه آجدار رو برای طولی‌ها انتخاب می‌کنم.
میلگردهای ویژه مانند کامپوزیتی و ضدزنگ
برای مناطق مرطوب، میلگرد ضدزنگ عالیه، چون زنگ نمی‌زنه و عمر رو افزایش می‌ده. کامپوزیتی‌ها سبک‌ترن و در برابر خوردگی مقاوم، مثل یک سپر مدرن در برابر عناصر طبیعت. قیمتشون بالاتره، اما ارزشش رو داره.
خاموت‌ها: نگهبانان ستون
خاموت‌ها که توسط خاموت زن میلگرد تولید میشوند مثل کمربند ایمنی برای میلگردها عمل می‌کنن. اون‌ها میلگردهای طولی رو در جای خودشون نگه می‌دارن و از کمانش جلوگیری می‌کنن. فاصله‌شون معمولاً ۱۰ تا ۱۵ سانتی‌متره، اما در نقاط حساس کمتر. بدون خاموت، ستون مثل یک اسکلت بدون عضله می‌شه.
مراحل اجرایی آرماتوربندی ستون (گام‌به‌گام)
حالا برسیم به اصل مطلب. اجرا رو گام به گام پیش ببرید، مثل پختن یک غذای خوشمزه که هر مرحله مهمه. من این مراحل رو بر اساس تجربیات واقعی توضیح می‌دم.
بررسی نقشه‌ها و برنامه‌ریزی اولیه
قبل از هر کاری نقشه‌ها را دقیق بخوانید: تعداد و قطر میلگردهای طولی، اندازه و فواصل خاموت، کاور مورد نیاز، جزئیات اورلب و هر نوع خم یا قلاب باید مشخص باشد. اشتباه در فهم نقشه می‌تواند تمام کارهای بعدی را خراب کند. برنامه‌ریزی کنید که چقدر میلگرد نیاز دارید. یک اشتباه اینجا، کل کار رو خراب می‌کنه. من همیشه با تیمم جلسه می‌ذارم تا همه هم‌فکر باشن.
برش میلگرد ، خم میلگرد و آماده‌سازی میلگردها
میلگردها بر اساس طول‌های طراحی‌شده برش داده میشوند و خم‌ها طبق جزئیات نقشه با دستگاه خم‌کن یا قالب خم ساخته میشوند. رعایت اندازه‌های دقیق و یکسان بودن طول‌ها برای توازن بار بسیار مهم است. میلگردها رو با دستگاه برش دقیق برش بدید. خم‌کاری برای خاموت‌ها مهمه، مثل شکل دادن به یک مجسمه. طول ریشه‌های انتظار رو ۱۰۰ تا ۱۴۰ سانتی‌متر نگه دارید تا اتصال به طبقه بعدی محکم باشه.
ساخت خاموت‌ها
خاموت‌ها را معمولاً در کارگاه یا محل ساخت با دستگاه خاموت‌زن تولید کرده و سپس روی ستون نصب می‌کنند. خاموت‌ها باید کاملاً بسته و با قلاب‌های مناسب باشند تا از باز شدن در حین بتن‌ریزی جلوگیری شود.
چیدمان و بستن میلگردها با سیم
میلگردهای طولی رو در جای خودشون بگذارید و با سیم آرماتوربندی ببندید. خاموت‌ها رو در فواصل منظم اضافه کنید. این کار مثل بافتن یک فرش محکمه. اطمینان حاصل کنید که همه چیز هم‌راستاست.

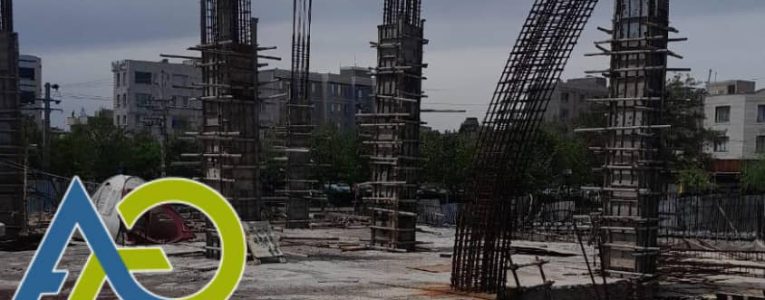

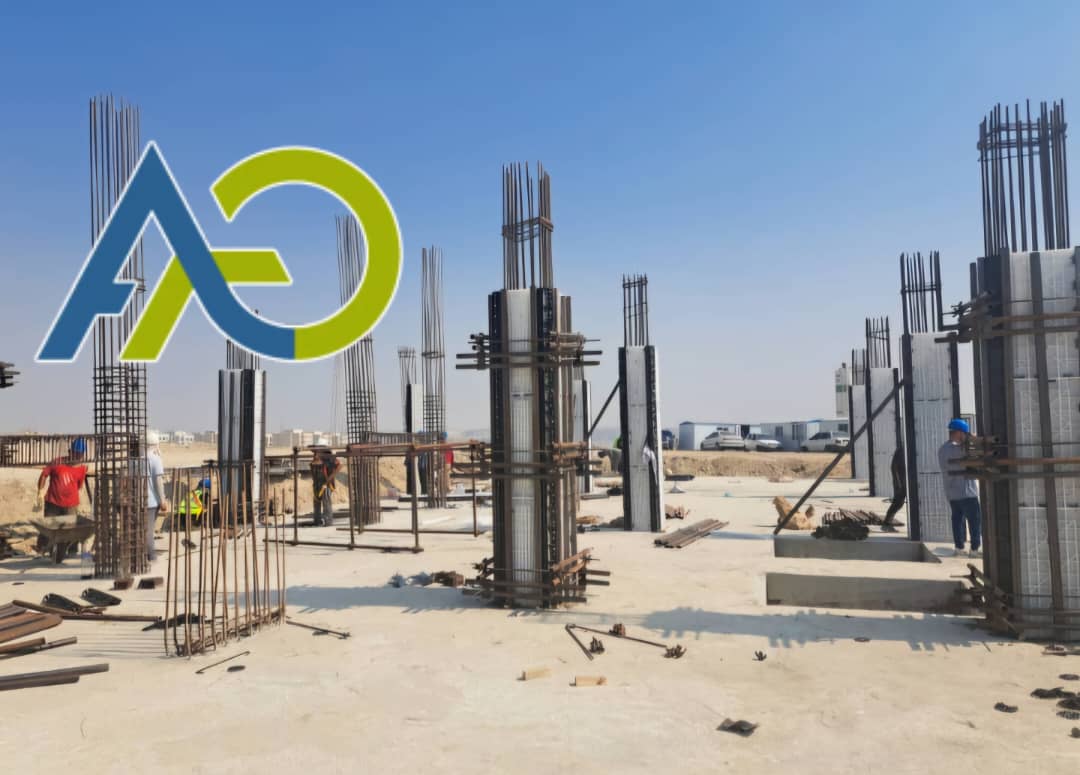

مونتاژ اولیه و قرار دادن میلگردهای طولی
میلگردهای طولی را در محل قرار می‌دهیم، آنها را با سیم موقت می‌بندیم و مطمئن می‌شویم که فاصله‌ها و گوشه‌ها درست است. در این مرحله می‌توان از شابلون یا جک‌های کوچک برای حفظ هندسه استفاده کرد.
بستن خاموت‌ها و تثبیت آرماتورها
خاموت‌ها را در فواصل تعریف‌شده از ابتدا و انتها و در طول ستون نصب کنید. در نواحی پرتنش (نزدیک به تلاقی تیرها یا محل ورود بار) معمولاً فاصله خاموت‌ها کمتر در نظر گرفته می‌شود تا رفتار برشی و پیرامونی تقویت شود. (برای الگویی از مراحل اجرایی ببینید منابع اجرایی).
اورلب و اتصال آرماتورهای انتظار
اورلب باید مطابق دستورالعمل مهندسی و طول‌های تعیین‌شده اجرا شود؛ جهت و هم‌راستایی میلگردهای انتظار با میلگردهای ستون بالا از نکات حیاتی است. اتصال‌ها باید محکم و در موقعیت درست قرار داده شوند تا هنگام بتن‌ریزی جابجا نشوند.
کنترل کیفیت و بازبینی نهایی
قبل از بتن‌ریزی، چک کنید: تعداد و قطر میلگردها، فواصل خاموت، کاور، محکم بودن بست‌ها، نبودگیِ آلودگی (زنگ، روغن) روی آرماتورها و هم‌تراز بودن میلگردها. بازرسی نهایی معمولاً توسط مهندس ناظر انجام می‌شود. منابع فیلم و آموزش مراحل کامل مونتاژ و قالب‌بندی وجود دارد که مراحل بصری و نکات اجرایی را نشان می‌دهد. قبل از بتن‌ریزی، همه چیز رو چک کنید. فاصله‌ها، اتصالات، کیفیت سیم‌ها. مهندس ناظر رو دعوت کنید. این مرحله مثل آزمون نهایی قبل از فارغ‌التحصیلیه.
نکات ایمنی ضروری در فرآیند آرماتوربندی
ایمنی اول! کار در ارتفاع خطرناکه، پس از کلاه، دستکش و کمربند ایمنی استفاده کنید. ابزارها رو چک کنید تا مشکلی پیش نیاد. من دیده‌م کارگرانی که به خاطر بی‌احتیاطی آسیب دیدن، پس جدی بگیرید.
جزئیات فنی و استانداردهای مهم
فواصل خاموت، کاور بتنی و حداقل‌ها
فاصله خاموت‌ها در نواحی انتهایی ستون (ناحیه حافظه برشی و خمشی) معمولاً کمتر از بخش میانی در نظر گرفته می‌شود تا مقاومت برشی و مهار میلگردهای طولی افزایش یابد. کاور بتنی حداقل باید برای حفاظت در برابر خوردگی و برآورد مقاومت طراحی رعایت شود؛ استفاده از فاصله‌نگهدار مناسب برای تضمین کاور الزامی است.
اندازه اورلب و طول متصل‌سازی
طول اورلب (هم‌پوشانی) بسته به قطر میلگرد، مقاومت بتن و شرایط بارگذاری تعیین می‌شود. این پارامترها باید با محاسبات سازه‌ای و جداول آیین‌نامه تطبیق یابند؛ در عمل اورلب کافی و اجرای دقیق آن تضمین‌کننده انتقال نیرو بین آرماتورهاست.
خم‌ها، قلاب‌ها و نکات اجرایی
انتهای میلگردها باید براساس نقشه خم یا قلاب شوند تا اتصال مکانیکی مناسب ایجاد شود. خم‌های خیلی تند یا خیلی باز می‌تواند باعث ضعف در نقطه خم شود؛ بنابراین الزامات شعاع خم و طول قلاب باید رعایت شود.
آرماتوربندی ستون‌های با مقاطع مختلف
مقطع ستون (گرد، مربع، مستطیل) شکل چیدمان آرماتورها را تغییر می‌دهد. در ستون‌های گرد باید توجه داشت توزیع میلگردها در محیط دایره‌ای یکنواخت و فاصله‌ها یکسان باشد؛ در ستون‌های مستطیلی یا مربعی می‌توان میلگردها را در گوشه‌ها و اطراف قرار داد تا مقاومت در برابر لنگر محوری و خمشی بهینه شود.
نکات اجرایی ویژه برای پروژه‌های بلندقامت و لرزه‌ای
در سازه‌های بلند یا لرزه‌ای، به جز تعداد بیشتر میلگرد، جزئیاتی مانند خاموت‌های دو لبه، خاموت‌های قوی‌تر در نواحی اتصال تیرها، و اجرای جعبه‌ای یا ضربدری خاموت‌ها برای افزایش شکل‌پذیری ضروری است. طراحی باید توسط مهندس سازه انجام شود و اجرای کار تحت نظارت دقیق قرار گیرد.

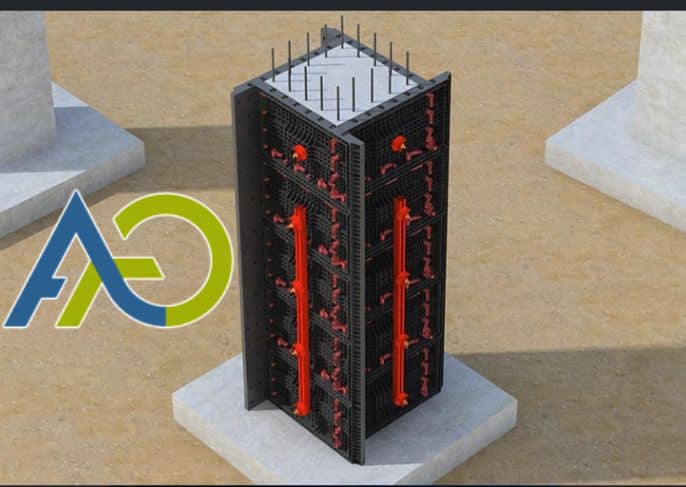

ارتباط آرماتوربندی با قالب‌بندی — برای اشنایی با انواع قالب
هماهنگی بین تیم آرماتوربندی و قالب‌بندی حیاتی است: قالب مناسب، اتصالات درست و محکم بودن قالب‌ها جلوی تغییر شکل در هنگام بتن‌ریزی را می‌گیرد. برای انتخاب قالب مناسب می‌توانید به انواع قالب‌های مدولار، فلزی و پلاستیکی مراجعه کنید:
قالب بتن مدولار،

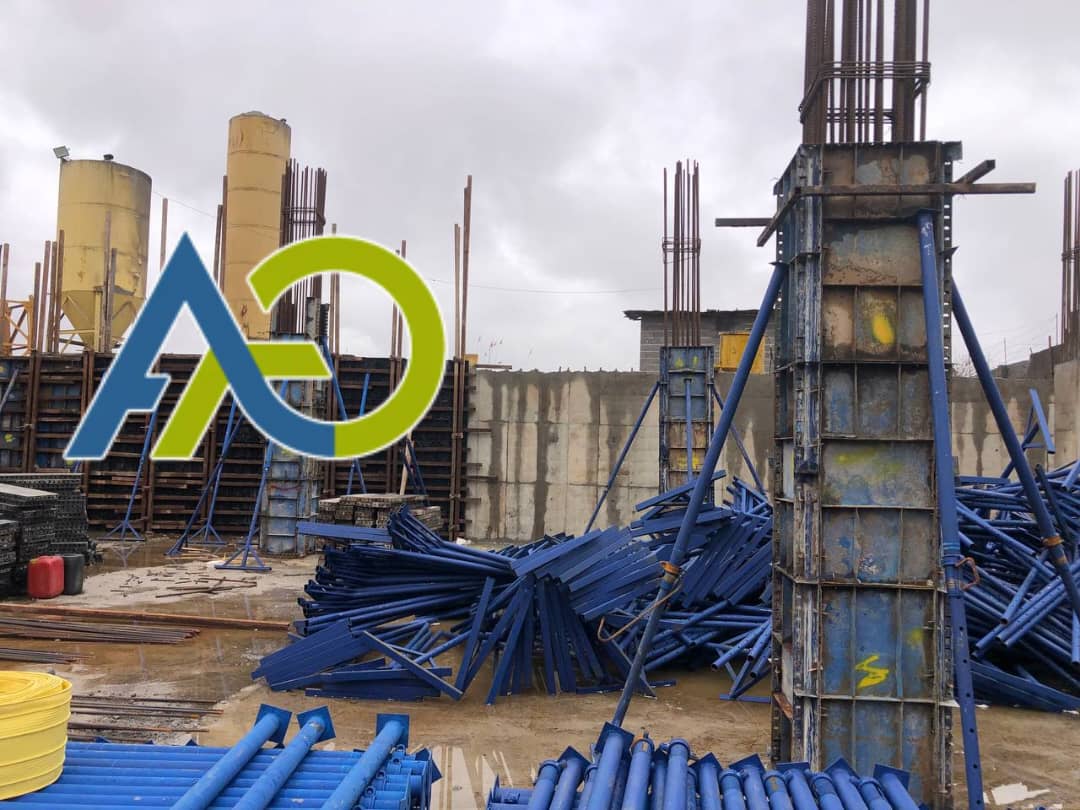

قالب فلزی مدولار،

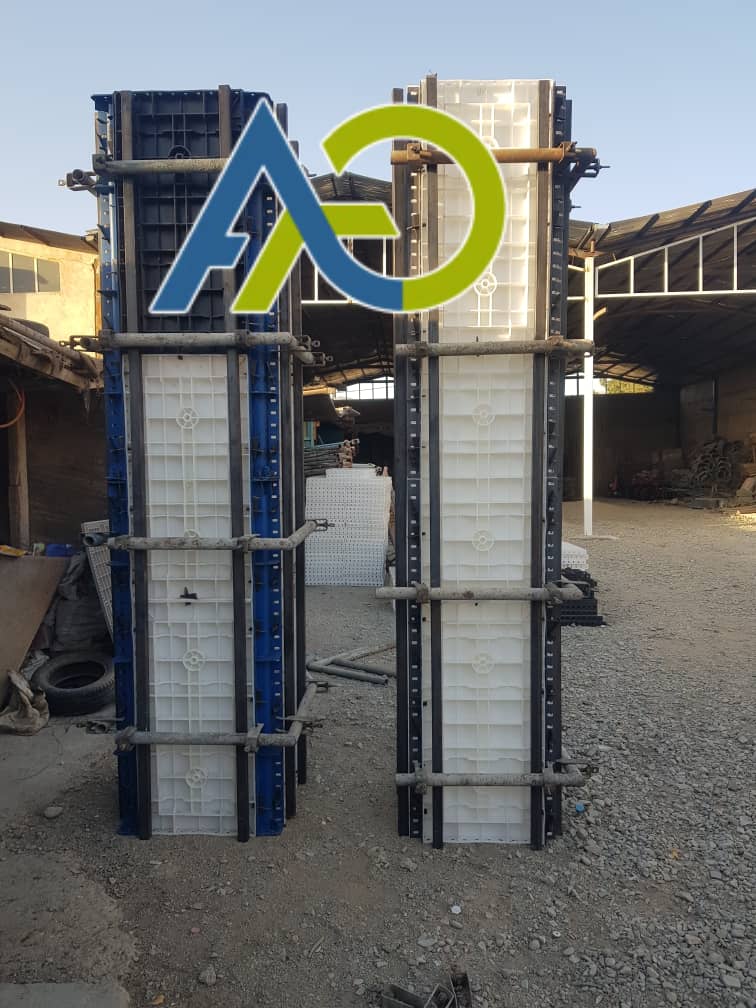

قالب پلاستیکی پلیمری،
و تجهیزات مرتبط را در بخش تجهیزات قالب‌بندی و تسمه قالب و تسمه بولت ببینید.
اشتباهات رایج در آرماتوربندی و راه‌های جلوگیری
چند اشتباه که زیاد دیده می‌شود: ۱) نادیده گرفتن کاور بتنی و استفاده نکردن از اسپیسر؛ ۲) اورلب ناکافی؛ ۳) بستن ضعیف خاموت‌ها؛ ۴) عدم تطابق با نقشه؛ ۵) زنگ‌زدگی و آلودگی میلگردها قبل از بتن‌ریزی. بهترین راه جلوگیری، اجرای چک‌لیست و بازرسی توسط ناظر و مهندس سازه است.
چک‌لیست نهایی قبل از بتن‌ریزی
- تعداد و قطر میلگردها مطابق نقشه
- فواصل خاموت و بست‌ها صحیح
- کاور بتنی با استفاده از اسپیسرها کنترل شده
- اورلب‌ها و اتصال ریشه‌ها محکم
- قالب‌ها محکم و آماده بتن‌ریزی
- سطح آرماتورها تمیز و بدون آلودگی
- گزارش بازدید و تایید مهندس ناظر
نگهداری و نظارت پس از اجرای آرماتوربندی
تا لحظه بتن‌ریزی و پس از آن تا رسیدن مقاومت لازم، نظارت بر شرایط اجرا، جلوگیری از ضربه و جابجایی قالب‌ها و آرماتورها و ثبت مشاهدات در گزارش روزانه اهمیت دارد. در مواقعی که بتن‌ریزی به چند نوبت انجام می‌شود، اجرای درزها و نگهداری اتصال‌ها باید طبق دستورالعمل انجام شود.
نتیجه‌گیری
آرماتوربندی ستون فراتر از یک کار فیزیکی ساده است؛ هنر و علمِ ترکیب درست میلگردها، خاموت‌ها و جزئیات اجرایی است که ستون را به عضوی مطمئن و مقاوم تبدیل می‌کند. رعایت نقشه‌ها، کنترل کیفیت در هر مرحله و هماهنگی بین تیم آرماتوربندی و قالب‌بندی، تفاوت بین یک ستون قابل اعتماد و یک نقطه ضعف خطرناک را رقم می‌زند. با یک چک‌لیست دقیق، ناظر آگاه و اجرای دقیق جزئیات می‌توانید مطمئن باشید ستون شما وظیفه‌اش را درست انجام خواهد داد.
مشکلات اتصال و هم‌راستایی
اگر میلگردها کج باشن، بتن خوب نمی‌چسبه. راه‌حل: از ابزارهای اندازه‌گیری استفاده کنید و چندین بار چک کنید.
تأثیر آرماتوربندی بر مقاومت زلزله‌ای
در زلزله، آرماتور خوب مثل یک فنر عمل می‌کنه و انرژی رو جذب می‌کنه. فاصله خاموت‌ها رو کم کنید تا کمانش کمتر بشه. این کار می‌تونه جان‌ها رو نجات بده.
هزینه‌ها و عوامل اقتصادی در آرماتوربندی
هزینه‌ها بسته به میلگرد، نیروی کار و تجهیزات متغیره. اما سرمایه‌گذاری اولیه، صرفه‌جویی بلندمدت می‌آره. نوسانات بازار رو چک کنید.
نتیجه‌گیری
در نهایت، آرماتوربندی ستون کلیدی برای ساختمان‌های ایمن و پایداره. با رعایت مراحل، مواد خوب و ایمنی، می‌تونید پروژه‌ای عالی بسازید. یادتون باشه، این کار مثل ساختن یک خانواده قویه؛ هر جزئی مهمه. حالا نوبت شماست که اجرا کنید!
