صعود به آینده نماکاری؛ خداحافظی با محدودیتهای داربست سنتی
به افق شهری پر از برجهای سر به فلک کشیده نگاه کنید. برای دههها، تصویر جدانشدنی از این ساختوسازها، جنگلی از لولههای فلزی درهمتنیده بود که پیکر ساختمان را ماهها در بر میگرفت. داربستهای سنتی، با تمام خدمتی که به صنعت ساختمان کردهاند، همواره با چالشهای بزرگی همراه بودهاند: هزینههای سرسامآور اجاره و نصب، زمانبندی طولانی برای برپایی و جمعآوری، خطرات ایمنی متعدد برای کارگران، و ایجاد یک چهره نازیبا و محصور برای شهر. تصور کنید برای اجرای نمای یک برج ۳۰ طبقه، باید سازهای موقت به همان ارتفاع بسازید؛ این یک عملیات عظیم، پرریسک و به شدت ناکارآمد است.
اما مهندسی مدرن، برای این چالش بزرگ، یک راه حل هوشمندانه، ایمن و اقتصادی ارائه کرده است: کلایمر (Climber) یا پلتفرم دسترسی معلق. کلایمر یک بالابر نما نیست؛ بلکه یک سیستم مهندسی پیشرفته است که مفهوم دسترسی به ارتفاع را بازتعریف میکند. این سیستم، جایگزین جنگل فلزی داربستها، یک پلتفرم کاری امن و متحرک را در اختیار نماکاران، نصابان و تعمیرکاران قرار میدهد که با فشردن یک دکمه، به راحتی و با دقتی میلیمتری در راستای عمودی ساختمان حرکت میکند.
این مقاله، یک کاتالوگ فروش ساده نیست. این یک راهنمای جامع و دلسوزانه از طرف متخصصان “البرز قالب” برای پیمانکاران، مدیران پروژه و تمام کسانی است که به دنبال ارتقای سطح ایمنی، سرعت و بهرهوری در پروژههای خود هستند. ما در این راهنما، به کالبدشکافی فنی کلایمر میپردازیم، مقایسهای شفاف و عددی بین هزینه-فایده آن با داربست ارائه میدهیم و مهمتر از همه، چکلیستهای حیاتی ایمنی را که ضامن جان کارگران شماست، در اختیارتان قرار میدهیم. هدف ما این است که پس از مطالعه این صفحه، با دیدی کاملاً آگاهانه، بهترین و ایمنترین تصمیم را برای پروژههای خود اتخاذ کنید.
وقتی پای جان کارگر و سرعت پروژه در میان است، ریسک نکنید. با کلایمرهای استاندارد ما، هزینههای داربست را حذف کنید و ایمنی را به پروژه خود هدیه دهید.
کلایمر چیست؟ (نگاهی فراتر از یک بالابر ساده)
در نگاه اول، کلایمر ممکن است یک “بالابر” یا “آسانسور کارگاهی” به نظر برسد، اما این تعریف حق مطلب را ادا نمیکند. کلایمر یک سیستم پیچیده و مهندسیشده است که تعریف فنی دقیقتری دارد.
تعریف فنی: پلتفرم دسترسی معلق (Suspended Access Platform)
کلایمر، یک پلتفرم کاری موقت است که توسط سیستمهای وینچ برقی و سیم بکسلهای فولادی از سازههای نگهدارنده مستقر بر روی بام ساختمان، آویزان شده و قابلیت حرکت عمودی در طول نمای ساختمان را دارد. برخلاف داربست که یک سازه ثابت بر پایه زمین است، کلایمر یک سیستم دینامیک و معلق است که “صعود” میکند و به همین دلیل به آن “Climber” میگویند. این سیستم برای حمل نفرات و تجهیزات سبک طراحی شده و به عنوان میز کار متحرک در ارتفاع عمل میکند.
دستگاه کلایمر دقیقاً چطور کار میکند؟ (کالبدشکافی فنی)
کلایمر، که در اصطلاح بینالمللی به آن “سکوهای کار بالارونده” (Mast Climbing Work Platforms) یا “گوندولا” (Gondola) هم میگویند، سیستمی است که به جای چیدن لوله از روی زمین، از “بام” آویزان میشود.
مکانیزم تعلیق (Suspension Mechanism):
برخلاف تصور عموم که فکر میکنند کلایمر باید به سقف پیچ و رولپلاک شود، مدلهای پرتابل (Portable) ما نیازی به سوراخکاری ندارند!
سازه نگهدارنده که روی بام نصب میشود، دارای بازوهای بلند فلزی است. در انتهای این بازوها (سمت داخل بام)، وزنههای تعادل سنگین (Counterweights) چیده میشود. این وزنهها طبق قانون اهرم، وزن سبد و نفرات را خنثی میکنند و دستگاه را با ایمنی صددرصدی معلق نگه میدارند.
وینچ و موتور (The Powerhouse):
قلب تپنده دستگاه، موتورهای گیربکسی قدرتمندی هستند که سیم بکسلهای فولادی را جمع یا باز میکنند. این موتورها که در زمره ماشین آلات ساختمانی مدرن طبقهبندی میشوند، توانایی لیفتینگ بارهای سنگین (۵۰۰ تا ۱۰۰۰ کیلوگرم) را دارند و حرکت نرم و بدون تکانهای را برای سبد فراهم میکنند.
سبد مدولار (Platform):
سبد حمل نفر، یک قفسه فلزی نیست؛ بلکه یک پلتفرم مدولار است. یعنی قطعات آن مثل لگو به هم وصل میشوند. شما میتوانید طول سبد را از ۲ متر تا ۶ متر (و در مدلهای خاص تا ۱۲ متر) تغییر دهید تا دقیقاً اندازه عرض نمای ساختمان شما شود.
کالبدشکافی اجزای اصلی یک سیستم کلایمر
یک سیستم کلایمر استاندارد، مجموعهای از قطعات دقیق و هماهنگ است که هرکدام نقشی حیاتی در عملکرد و ایمنی کل سیستم ایفا میکنند. شناخت این اجزا، اولین قدم برای درک نحوه کار و اهمیت استانداردهای آن است.
سبد یا پلتفرم (Cage/Platform):
این بخش، فضای کاری اپراتورهاست. یک سازه فلزی (معمولاً از فولاد یا آلومینیوم) با کف آجدار برای جلوگیری از لغزش و دیوارههای محافظ (نرده) با ارتفاع استاندارد. طول پلتفرم متغیر بوده و از ۲ تا ۶ متر (و گاهی بیشتر) بسته به نیاز پروژه قابل مونتاژ است.
موتور و گیربکس (Motor & Gearbox):
این قلب تپنده کلایمر است. معمولاً دو موتور الکتریکی (یکی در هر طرف پلتفرم) وظیفه به حرکت درآوردن سیستم را بر عهده دارند. این موتورها از طریق یک گیربکس قدرتمند، سیم بکسل را به داخل خود کشیده یا آزاد میکنند و باعث صعود یا نزول پلتفرم میشوند. کیفیت موتور و گیربکس (برندهایی مانند Tirak یا Tractel) تعیینکننده اصلی قدرت، سرعت و دوام کلایمر است.
سیستم ترمز اضطراری (پاراشوت یا Block-Stop):
این حیاتیترین جزء ایمنی کلایمر است. پاراشوت یک سیستم ترمز مکانیکی کاملاً مستقل از موتور است. این سیستم به یک سیم بکسل ایمنی جداگانه متصل است. در صورت بروز هرگونه مشکل برای موتور، گیربکس یا سیم بکسل اصلی (مانند شکستگی یا سقوط با سرعت غیرمجاز)، سیستم پاراشوت به صورت خودکار فعال شده و با قفل شدن روی سیم بکسل ایمنی، از سقوط پلتفرم جلوگیری میکند. این سیستم، ضامن جان سرنشینان است.
سیم بکسلهای اصلی و ایمنی (Wire Ropes):
هر سیستم کلایمر حداقل به چهار رشته سیم بکسل فولادی گالوانیزه و با بافت مخصوص (معمولاً نمره ۸ یا ۱۰) نیاز دارد: دو رشته برای حرکت (متصل به موتورها) و دو رشته برای ایمنی (متصل به پاراشوتها). کیفیت، عدم زدگی، عدم پیچخوردگی و بازرسی مداوم این سیم بکسلها از اهمیت فوقالعادهای برخوردار است.
سازههای نگهدارنده روی بام (Outrigger Beams) و وزنههای تعادل:
اینها تکیهگاههای کلایمر هستند. مجموعهای از تیرهای فلزی که بر روی بام ساختمان مونتاژ شده و مانند یک اهرم عمل میکنند. یک سر این تیرها به سمت بیرون نما امتداد یافته و سیم بکسلها از آن آویزان میشوند و سر دیگر آنها در داخل بام، با وزنههای بتنی بسیار سنگین مهار میشود. محاسبه دقیق تعداد وزنهها و فاصله پایهها برای جلوگیری از واژگونی کل سیستم، امری حیاتی و تخصصی است.
نبرد در ارتفاع: چرا کلایمر برنده میدان است؟
مقایسه کلایمر با داربست سنتی، مقایسه یک ابزار دقیق مهندسی با یک روش قدیمی است. در ادامه، برتریهای کلیدی کلایمر را بررسی میکنیم:
- ۱. ایمنی بینظیر: کلایمرها مجهز به سیستمهای ایمنی متعددی مانند ترمزهای اضطراری (پاراشوت)، سنسورهای اضافه بار و ترمزهای ثانویه موتور هستند. این سطح از ایمنی، خطاهای انسانی رایج در داربستها را به حداقل میرساند.
- ۲. سرعت اجرای فوقالعاده: نصب و جمعآوری یک سیستم کلایمر برای یک ساختمان بلند، تنها چند ساعت زمان میبرد؛ در حالی که برپایی داربست ممکن است روزها یا هفتهها طول بکشد. این یعنی پروژه شما بسیار سریعتر پیش میرود.
- ۳. صرفهجویی در هزینه (در پروژههای متوسط و بزرگ): اگرچه هزینه اولیه اجاره یا خرید کلایمر ممکن است بیشتر به نظر برسد، اما با کاهش چشمگیر زمان پروژه و نیروی کار مورد نیاز، هزینه تمام شده نهایی به شدت کاهش مییابد.
- ۴. دسترسی کامل و بدون مانع: کلایمر نمای ساختمان را اشغال نمیکند، جلوی نور ورودی به واحدها را نمیگیرد و ظاهر پروژه را مخدوش نمیکند. کارگران نیز دسترسی ۱۰۰ درصدی به سطح کار دارند.
برای مقایسه دقیق و آماری، مقاله تخصصی ما با عنوان مقایسه جامع کلایمر و داربست را از دست ندهید.
مقایسه نهایی: کلایمر در مقابل داربست سنتی (نبرد سرعت، هزینه و ایمنی)
انتخاب بین کلایمر و داربست، یک تصمیم استراتژیک است. در حالی که داربست یک راهکار سنتی و جاافتاده است، کلایمر یک رویکرد مدرن و بهینه را ارائه میدهد. بیایید این دو سیستم را در سه میدان اصلی نبرد پروژههای ساختمانی، یعنی هزینه، زمان و ایمنی، رو در رو قرار دهیم.
جدول مقایسه جامع هزینه-زمان
برای درک بهتر، یک سناریوی واقعی را تحلیل میکنیم: اجرای نمای سنگی یک ساختمان ۱۰ طبقه با زیربنای ۴۰۰ متر مربع (طول بر ۲۰ متر) در یک بازه زمانی ۳ ماهه.
| پارامتر / معیار | سناریو ۱: استفاده از کلایمر (۲ دستگاه) | سناریو ۲: استفاده از داربست فلزی |
|---|---|---|
| هزینه اولیه (نصب/اجاره) | پایین. هزینه اجاره ماهانه ۲ دستگاه کلایمر + هزینه نصب اولیه. | بسیار بالا. هزینه اجاره ماهانه حدود ۸۰۰ متر مربع داربست + هزینه بسیار بالای نصب اولیه توسط اکیپ داربستبند. |
| زمان نصب و راهاندازی | ۱ روز. نصب و راهاندازی دو دستگاه کلایمر توسط تیم متخصص. | ۷ تا ۱۰ روز. برپایی کامل داربست برای کل نما توسط چندین اکیپ. |
| زمان جمعآوری | ۱ روز. | ۵ تا ۷ روز. |
| هزینه نیروی انسانی (کارگر ساده) | بسیار پایین. نیازی به کارگر برای جابجایی مصالح بین طبقات نیست. مصالح مستقیم روی پلتفرم قرار میگیرند. | بالا. نیاز مداوم به کارگر برای حمل سنگ، ملات و تجهیزات از طریق پلهها یا بالابر به طبقات مختلف. |
| سرعت پیشرفت کار نما | بسیار بالا. اپراتور همیشه در تراز ارتفاعی ایدهآل کار میکند. جابجایی عمودی در چند دقیقه انجام میشود. | پایین. اتلاف وقت زیاد برای جابجایی بین ترازهای مختلف داربست و حمل مصالح. |
| هزینه کل پروژه (تخمینی) | هزینه اجاره کلایمر + دستمزد اکیپ نماکار. | هزینه اجاره داربست (بسیار سنگین) + هزینه نصب و جمعآوری + دستمزد اکیپ نماکار + هزینه بالای کارگر ساده. |
| نتیجه نهایی | پروژه سریعتر، هزینه تمامشده کمتر، کارگاه خلوتتر. | پروژه طولانیتر، هزینه تمامشده بالاتر، کارگاه شلوغ و پرریسک. |
تحلیل اقتصادی: همانطور که آمار نشان میدهد، با وجود هزینه اجاره کلایمر، صرفهجویی عظیم در هزینه اجاره و نصب داربست و همچنین کاهش چشمگیر هزینه نیروی انسانی و زمان پروژه، باعث میشود هزینه نهایی پروژه با کلایمر به مراتب کمتر از داربست باشد.
تحلیل ایمنی: چرا کلایمر به مراتب ایمنتر از داربست است؟
- حذف خطر سقوط از ارتفاع: در داربست، خطر سقوط کارگران از روی تختهها یا هنگام جابجایی بین طبقات، یک ریسک دائمی است. در کلایمر، کارگران در یک سبد محصور با نردههای استاندارد قرار دارند.
- سیستم ترمز اضطراری (پاراشوت): کلایمر مجهز به یک سیستم ایمنی فعال است که در صورت بروز هرگونه نقص فنی، از سقوط جلوگیری میکند. داربست فاقد چنین مکانیزم هوشمندی است.
- کاهش خطای انسانی: نصب و کار با داربست به شدت به مهارت و دقت نیروی انسانی وابسته است. یک بست شل یا یک تخته نامناسب میتواند فاجعه بیافریند. سیستم کلایمر استاندارد، این متغیرهای انسانی را به حداقل میرساند.
تاثیر بر سرعت و کیفیت پروژه: چگونه کلایمر راندمان را افزایش میدهد؟
- دسترسی سریع و دقیق: به جای بالا و پایین رفتن از نردبانهای داربست، اپراتور کلایمر با فشردن یک دکمه در عرض چند دقیقه به تراز ارتفاعی مورد نظر میرسد. این یعنی اتلاف وقت تقریباً صفر.
- موقعیت ارگونومیک کار: اپراتور همیشه میتواند پلتفرم را در بهترین ارتفاع نسبت به سطح کار خود تنظیم کند. این امر باعث افزایش دقت، کیفیت کار و کاهش خستگی میشود.
- دسترسی کامل به نما: بر خلاف داربست که لولههای آن مانعی برای اجرای یکپارچه نما هستند، کلایمر هیچ تماسی با سطح نما ندارد و دسترسی کامل را برای عملیاتهایی مانند سیمانکاری یا نصب پنلهای بزرگ فراهم میکند. این همان سطح از دسترسی به ارتفاع و سیستمهای پشتیبان پیشرفته است که در سیستمهای مدرنی مانند انواع داربست مدولار نیز به دنبال آن هستیم.
انواع کلایمر ساختمانی؛ کدام مدل مناسب پروژه شماست؟
انتخاب نوع کلایمر به ارتفاع ساختمان، بودجه و نوع کاربری (موقت یا دائم) بستگی دارد. بیایید مدلهای اصلی موجود در بازار ایران را بررسی کنیم:
الف) کلایمر برقی (Electric Hoist)؛ غولِ پروژههای بزرگ
این پرفروشترین و محبوبترین مدل است.
کلایمر برقی (تک فاز و سه فاز): انتخاب اول حرفهایها برای برجها
این نوع کلایمر، رایجترین و کارآمدترین سیستم برای پروژههای ساختمانی متوسط تا بزرگ است. نیروی محرکه آن توسط موتورهای الکتریکی تامین میشود که سرعت و قدرت بسیار بالایی را فراهم میکنند.
- کلایمر سه فاز: این مدل، اسب کاری صنعت نماکاری است. با استفاده از برق سه فاز صنعتی، قدرت و سرعت بالابری فوقالعادهای را ارائه میدهد و بهترین گزینه برای کار بر روی برجهای بلند، پروژههای سنگین (مانند نماکاری سنگی) و استفادههای مداوم و طولانیمدت است.
- کلایمر تک فاز: این مدل برای پروژههایی که دسترسی به برق سه فاز ندارند یا برای ساختمانهای با ارتفاع کمتر، گزینهای عالی است. راهاندازی آن سادهتر است اما به طور کلی، سرعت و ظرفیت باربری کمتری نسبت به مدل سه فاز دارد.
- نحوه کار: دارای دو الکتروموتور سه فاز یا تک فاز است که نیروی لازم برای بالا و پایین رفتن را تامین میکنند.
- کاربرد: برای ساختمانهای بالای ۵ طبقه، برجها، سیلوها و سدها.
- مزیت: سرعت بالا و عدم خستگی کاربر. کارگر فقط دکمه را فشار میدهد و روی کار تمرکز میکند.
- ظرفیت: معمولاً بین ۳۰۰ تا ۸۰۰ کیلوگرم (معادل ۳ نفر کارگر به همراه مصالح سنگین مثل ملات و سنگ).
- نکته استراتژیک: در پروژههایی که دسترسی به برق شهری مشکل است، میتوان از ژنراتور استفاده کرد. این سیستمها به دلیل کارایی بالا، در حال جایگزینی سریع با سیستمهای سنتی هستند، درست مثل جایگزینی قالب پلاستیکی پلیمری به جای قالبهای چوبی قدیمی.
ب) کلایمر دستی (Manual Climber)؛ اقتصادی و ساده
در این نوع کلایمر، حرکت عمودی پلتفرم به جای موتور برقی، توسط نیروی انسانی و با استفاده از یک سیستم وینچ دستی انجام میشود.
- کاربرد اصلی: این سیستم برای ساختمانهای با ارتفاع کم (معمولاً تا ۴-۵ طبقه)، کارهای بسیار سبک (مانند بازرسی نما، نقاشی یا درزبندی)، و مکانهایی که مطلقاً دسترسی به برق وجود ندارد، مناسب است.
- مزایا و معایب: مزیت اصلی آن، قیمت خرید یا اجاره بسیار پایینتر و عدم نیاز به برق است. اما عیب بزرگ آن، سرعت بسیار پایین و نیاز به انرژی فیزیکی زیاد است که باعث خستگی اپراتور و کاهش راندمان در پروژههای بزرگتر میشود.
- نحوه کار: فاقد موتور برقی است. حرکت توسط نیروی دست کارگر و چرخش یک دستگیره (وینچ دستی) انجام میشود.
- کاربرد: ساختمانهای کوتاه (زیر ۵ طبقه)، کارهای سبک مثل بندکشی جزئی، نصب تابلو یا تعمیرات محدود.
- مزیت: قیمت بسیار ارزان (حدود یک سوم مدل برقی) و عدم نیاز به برق.
- عیب: سرعت پایین و خستگی کاربر. برای حمل بارهای سنگین مناسب نیست.
ج) کلایمر مونوریل (Monorail BMU)؛ سیستم دائم
معماری مدرن سرشار از نماهای منحنی، پیشآمده و پیچیده است. در این موارد، کلایمرهای استاندارد که فقط به صورت عمودی حرکت میکنند، کارایی ندارند. کلایمر مونوریل، راه حل این چالش است. در این سیستم، یک ریل فلزی (مونوریل) دقیقاً منطبق با خطوط نمای ساختمان بر روی بام نصب میشود و کلایمر علاوه بر حرکت عمودی، قابلیت حرکت افقی در طول این ریل را نیز پیدا میکند.
- کاربرد اصلی: نماکاری و نگهداری برجهای با معماری خاص، ساختمانهای مدور و هر سازهای که دسترسی به تمام نقاط آن با حرکت عمودی ساده امکانپذیر نیست. این سیستم، پاسخ مهندسی به پیچیدگیهای معماری است، درست همانطور که قالب وافل پاسخی به نیاز خلق فضاهای داخلی وسیع و بدون ستون است.
آیا تا به حال دیدهاید که شیشههای برج خلیفه یا برج میلاد چطور تمیز میشوند؟ آنها از سیستم مونوریل استفاده میکنند.
- نحوه کار: یک ریل آلومینیومی دور تا دور لبه بام ساختمان نصب میشود. کابین کلایمر روی این ریل حرکت افقی میکند و همزمان بالا و پایین میرود.
- کاربرد: ساختمانهای شیشهای (Curtain Wall) که نیاز به نظافت و نگهداری دائمی دارند.
- مقایسه: برخلاف داربستهای موقت که پس از کار جمع میشوند، این سیستم جزئی از ساختمان است. اگرچه هزینه اولیه بالایی دارد، اما برای نگهداری (Maintenance) ساختمانهای لوکس ضروری است. در واقع این سیستم تکامل یافتهای از ترکیب مهندسی مکانیک و سازه است، شبیه به دقت و ظرافتی که در طراحی انواع داربست مدولار به کار میرود تا دسترسی به نقاط دشوار ممکن شود.
د) کلایمرهای خاص (پاسنگ خور، کنج)
برای نیازهای بسیار خاص، مدلهای ویژهای نیز طراحی شدهاند. برای مثال، کلایمرهای “پاسنگ خور” دارای بخشی متحرک در کف پلتفرم هستند که به کارگر اجازه میدهد به فضاهای فرورفته نما (مانند زیر بالکنها) دسترسی داشته باشد. کلایمرهای “کنج” نیز برای کار دقیق بر روی نبشهای داخلی و خارجی ساختمان طراحی شدهاند.
سیستمهای ایمنی در کلایمرهای البرز قالب (تضمین جان کارگر)
بزرگترین ترس کارگران از کلایمر این است: “اگر سیم بکسل پاره شد چه؟”
پاسخ مهندسی ما این است: “هیچ اتفاقی نمیافتد!”
کلایمرهای استاندارد البرز قالب مجهز به ۴ لایه سیستم ایمنی هستند که سقوط را غیرممکن میکنند:
۱. ترمز پاراشوت (Parachute Safety Device)
این مهمترین قطعه دستگاه است. مکانیزم آن کاملاً مکانیکی است (ربطی به برق ندارد). اگر سرعت پایین آمدن دستگاه ناگهان زیاد شود (نشانه سقوط)، فکهای فولادی پاراشوت در کسری از ثانیه روی سیم بکسل ایمنی قفل میشوند و دستگاه را درجا میخکوب میکنند.
۲. سیم بکسل دوم (Safety Wire Rope)
هر موتور کلایمر دو رشته سیم بکسل دارد:
- سیم کار (Working Rope): که وزن را تحمل میکند.
- سیم امنیتی (Safety Rope): که آزاد است و فقط زمانی درگیر میشود که سیم اول پاره شود.
۳. ترمز بلوکستاپ (Block Stop)
حتی اگر برق قطع شود، ترمزهای الکترومغناطیسی موتور فعال شده و دستگاه را در ارتفاع نگه میدارند. برای پایین آمدن در زمان قطع برق، اهرم خلاصکن دستی (Manual Release) تعبیه شده است.
۴. سنسور اضافه بار (Overload Sensor)
اگر بیش از ظرفیت مجاز (مثلاً ۶ نفر) سوار دستگاه شوند، سنسور عمل کرده و اجازه حرکت به موتور نمیدهد.
ایمنی و استاندارد (Safety Authority)
آیا کلایمر سقوط میکند؟ بررسی سیستمهای ایمنی
خیر، اگر استاندارد باشد.
معرفی اجزا:
- ترمز پاراشوت (Parachute/Block Stop).
- سیستم ترمز گریز از مرکز.
- سیم بکسلهای یدکی (Safety Wire).
اجزای تشکیل دهنده پکیج کلایمر
وقتی شما یک دستگاه کلایمر از “البرز قالب” سفارش میدهید، چه قطعاتی تحویل میگیرید؟

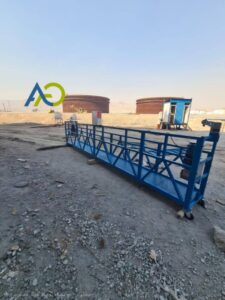

- پلتفرم یا سبد (Platform): معمولاً از قطعات ۲ متری و ۱ متری تشکیل شده که با پیچ و مهره به هم وصل میشوند. کف سبد از ورق آجدار آلومینیومی یا گالوانیزه است تا کارگر لیز نخورد.
- سازه نگهدارنده بام (Suspension Mechanism): شامل بازوهای کشویی است که قابلیت تنظیم ارتفاع و طول پیشروی (Overhang) را دارند.
- وزنههای تعادل (Counter Weights): بلوکهای بتنی یا چدنی (معمولاً ۲۵ کیلوگرمی) که در انتهای بازوها چیده میشوند.
- تابلو برق فرمان: مغز متفکر دستگاه که فرمان حرکت، ترمز و کنترل فاز را صادر میکند.
- وینچهای کشنده: شامل الکتروموتور، گیربکس و درام سیم جمعکن.
نکته فنی: در شرایط خاصی که بام ساختمان شیبدار است یا فضای کافی برای چیدن وزنه تعادل وجود ندارد، میتوان از جک سقفی، جک صلیبی برای مهار کردن بازوها به سقف سازه استفاده کرد (تکیهگاه اصطکاکی). البته این روش نیاز به تایید کارشناس فنی دارد.
راهنمای ایمنی نهایی: چکلیست جامع کار با کلایمر
ایمنی در کار با کلایمر، یک گزینه نیست؛ یک الزام مطلق است. یک کلایمر استاندارد، در صورت استفاده صحیح، صدها بار ایمنتر از داربست است. اما این ایمنی، حاصل رعایت دقیق پروتکلها و بازرسیهای مداوم است. این چکلیست را به عنوان قانون کارگاه خود در نظر بگیرید.
بخش اول: الزامات قبل از نصب
ایمنی از روی بام شروع میشود، نه از داخل سبد!
- بررسی استحکام بام: اطمینان حاصل کنید که سازه بام (به خصوص در ساختمانهای قدیمی) توانایی تحمل وزن کلایمر، سرنشینان و وزنههای تعادل را دارد.
- محاسبه دقیق وزنههای تعادل: تعداد وزنهها باید دقیقاً بر اساس دستورالعمل کارخانه سازنده و با توجه به طول بازوی بیرونزده (overhang) محاسبه شود. کم گذاشتن وزنه، به معنای ریسک واژگونی است.
- انتخاب محل صحیح پایهها: پایههای سازه نگهدارنده باید روی نقاط مستحکم بام (مانند روی تیرها) قرار گیرند، نه روی نقاط ضعیف مانند سقفهای کاذب یا عایقکاری.
- ایجاد منطقه خطر: محوطه زیر محل کار کلایمر را با نوار خطر مسدود کرده و از تردد افراد غیرمجاز جلوگیری کنید.
بخش دوم: چکلیست بازرسی روزانه اپراتور (قبل از شروع هر شیفت)
این بازرسی باید توسط اپراتور آموزشدیده انجام شود و کمتر از ۵ دقیقه زمان میبرد، اما میتواند جان او را نجات دهد.
- ✅ بررسی چشمی سیم بکسلها: به دنبال هرگونه زدگی، پارگی رشتهها، لهیدگی یا پیچخوردگی باشید. در صورت مشاهده هرگونه نقص، به هیچ وجه از دستگاه استفاده نکنید.
- ✅ تست ترمزهای موتور: کلایمر را کمی بالا برده و متوقف کنید. آیا بدون لغزش متوقف میشود؟
- ✅ تست ترمز اضطراری (پاراشوت): طبق دستورالعمل سازنده (معمولاً با شل کردن اهرم مخصوص)، عملکرد صحیح سیستم پاراشوت را تست کنید. این مهمترین تست روزانه است.
- ✅ بررسی کلید توقف اضطراری (Emergency Stop): دکمه قرمز بزرگ را فشار دهید. آیا کل سیستم فوراً متوقف میشود؟
- ✅ بررسی اتصالات الکتریکی: از سلامت کابل برق و عدم وجود پارگی در روکش آن اطمینان حاصل کنید.
- ✅ اطمینان از نظافت پلتفرم: هرگونه روغن، گریس یا نخاله اضافی را از کف پلتفرم پاک کنید تا از لغزش جلوگیری شود.
بخش سوم: بازرسیهای دورهای و نگهداری پیشگیرانه
- هفتگی: تمام پیچ و مهرههای پلتفرم و سازههای نگهدارنده را از نظر سفتی بررسی کنید.
- ماهانه: سطح روغن گیربکس را کنترل کنید. لنتهای ترمز موتور را بررسی نمایید.
- سالیانه (یا طبق دستورالCمل سازنده): انجام تست بار (Load Test) توسط یک شرکت بازرسی معتبر برای اطمینان از عملکرد صحیح کل سیستم تحت بار نامی.
بخش چهارم: نبایدهای مرگبار در استفاده از کلایمر
- ❌ اضافه بار (Overloading): هرگز وزنی بیش از ظرفیت مجاز دستگاه (که بر روی پلاک آن حک شده) حمل نکنید.
- ❌ کار در شرایط جوی نامناسب: کار با کلایمر در باد شدید (بیش از ۱۰ متر بر ثانیه)، باران سیلآسا یا رعد و برق مطلقاً ممنوع است.
- ❌ دستکاری سیستمهای ایمنی: هرگز سیستم ترمز پاراشوت یا سنسورهای اضافه بار را از مدار خارج یا دستکاری نکنید.
- ❌ استفاده به عنوان بالابر مصالح: کلایمر برای حمل نفر و تجهیزات سبک طراحی شده، نه برای حمل بارهای سنگین و فلهای مانند یک بالابر کارگاهی.
- ❌ جوشکاری روی پلتفرم: از جوشکاری روی پلتفرم یا اتصال کابل اتصال به بدنه آن خودداری کنید، مگر اینکه طبق اصول ایمنی خاصی انجام شود، زیرا جریان برق میتواند به سیم بکسلها و قطعات الکترونیکی آسیب بزند.
تعهد به ایمنی در تمام تجهیزات کارگاهی، از یک جک سقفی ساده گرفته تا یک سیستم پیچیده مانند کلایمر، نشاندهنده حرفهای بودن یک پیمانکار است. این همان تعهدی است که ما در “البرز قالب” برای تمام ماشین آلات ساختمانی خود قائل هستیم.
کالبدشکافی فنی: قلب تپنده کلایمر (موتور، گیربکس و ترمز)
درک تفاوتهای فنی اجزای داخلی کلایمر، به شما کمک میکند تا هنگام خرید یا اجاره، انتخابی آگاهانهتر داشته باشید.
مقایسه موتورهای وینچی و کشنده (Tirak/Tractel)
بازار کلایمر عمدتاً تحت سلطه دو نوع مکانیزم بالابری است:
- موتورهای گیربکسی (Gearbox Motors): در این سیستم، سیم بکسل به دور یک قرقره (درام) پیچیده میشود. این سیستمها سادهتر و ارزانتر هستند اما با افزایش ارتفاع، به دلیل جمع شدن سیم بکسل روی درام، ممکن است با مشکلاتی مواجه شوند.
- موتورهای کشنده (Traction Hoists): این سیستم که توسط برندهایی مانند Tirak و Tractel به شهرت رسیده، سیم بکسل را به دور خود نمیپیچد، بلکه آن را از داخل خود “عبور” داده و به وسیله یک سیستم گیره و فک داخلی، خود را روی سیم بکسل بالا میکشد. این تکنولوژی جدید مزایای فوقالعادهای دارد:
- ارتفاع کاری نامحدود (چون سیم بکسل جمع نمیشود).
- سرعت و گشتاور یکنواخت در تمام طول مسیر.
- وزن کمتر و ابعاد کوچکتر موتور.

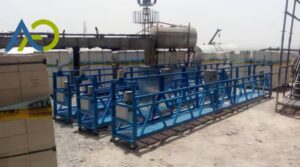

مکانیزم عملکرد ترمز اضطراری (پاراشوت) چگونه جان شما را نجات میدهد؟
سیستم پاراشوت، یک شاهکار مهندسی مکانیک است. این سیستم شامل یک فک دندانهدار است که توسط یک فنر قوی، آماده قفل شدن روی سیم بکسل ایمنی است. در حالت عادی، حرکت نرمال کلایمر مانع از درگیر شدن این فک میشود. اما به محض اینکه سرعت پایین آمدن کلایمر از حد مجاز فراتر رود (نشانهای از سقوط)، یک سیستم گریز از مرکز یا یک پاندول حساس، ضامن فنر را آزاد کرده و فکها با نیرویی عظیم، در کسری از ثانیه روی سیم بکسل قفل میشوند و کل پلتفرم را متوقف میکنند. این سیستم مستقل، فرشته نگهبان شما در ارتفاع است.
اهمیت استاندارد و جنس سیم بکسل (مغز فولادی در مقابل کنفی)
سیم بکسل، شریان حیاتی کلایمر است. سیم بکسلهای مورد استفاده در کلایمر باید از نوع گالوانیزه گرم و با بافت و ساختار خاصی باشند که مقاومت بالایی در برابر خمش و سایش داشته باشد.
- مغزی سیم بکسل: سیم بکسلها دارای یک هسته مرکزی یا “مغزی” هستند. در کاربردهای سنگین مانند کلایمر، استفاده از سیم بکسل با مغزی فولادی (IWRC) به جای مغزی کنفی (FC) الزامی است. مغزی فولادی مقاومت سیم را در برابر لهیدگی و حرارت افزایش داده و استحکام کلی آن را بالاتر میبرد.
از نماشویی تا سیمانکاری: کاربردهای شگفتانگیز کلایمر
انعطافپذیری و ایمنی بالای کلایمر باعث شده تا این دستگاه به ابزاری همهکاره در پروژههای ساختمانی تبدیل شود:

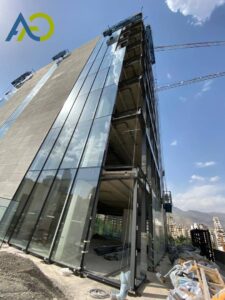

- شستشوی نمای ساختمانهای شیشهای، سنگی و کامپوزیت
- نقاشی و رنگآمیزی نما

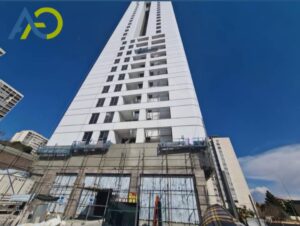

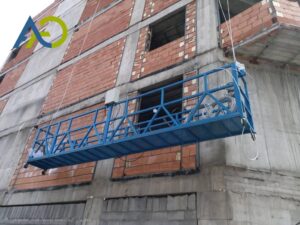

- سیمانکاری، پلاستر و اجرای نمای شسته
- نصب سنگ، سرامیک و پنلهای کامپوزیت

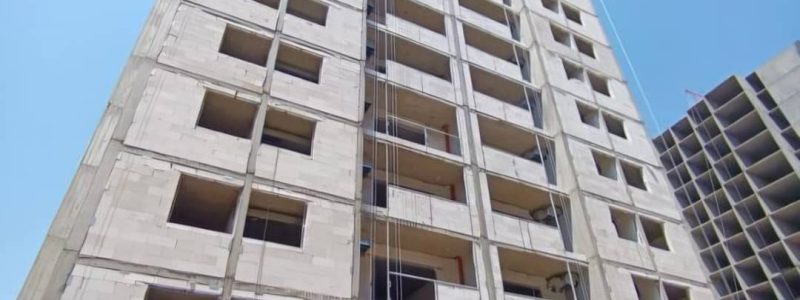

- بازسازی، تعمیر و مقاومسازی نما
- درزگیری، آببندی و عایقکاری
یکی از محبوبترین کاربردها، نماشویی سریع و ایمن است. درباره روشهای نوین نماشویی با کلایمر بیشتر بخوانید.
راهنمای خرید و عوامل موثر بر قیمت کلایمر
قیمت کلایمر در بازار ایران بسیار متغیر است. دلیل این نوسان چیست؟
- برند وینچ: موتورهای چینی درجه ۱، موتورهای ترک و موتورهای اروپایی تفاوت قیمت فاحشی دارند. موتورهای بیکیفیت صدای زیادی دارند و زود داغ میکنند.
- نوع سیم بکسل: استفاده از سیم بکسلهای “نتاب” (Non-rotating) و گالوانیزه گرم، قیمت را بالا میبرد اما عمر سیستم را ۳ برابر میکند.
- جنس سبد: سبدهای آلومینیومی سبکترند و به موتور فشار کمتری میآورند اما گرانتر از سبدهای آهنی گالوانیزه هستند.
توصیه ما: اگر پیمانکار هستید و قصد استفاده مداوم دارید، حتماً مدلهای “هوی دیوتی” (Heavy Duty) با موتورهای سه فاز بخرید. اما اگر برای یک پروژه کوچک نیاز دارید، مدلهای تک فاز اکونومی کارتان را راه میاندازند.
مهمترین نکات در خرید، اجاره و ایمنی کلایمر
قبل از استفاده از کلایمر، سه فاکتور کلیدی را باید در نظر بگیرید:
- ایمنی: اطمینان حاصل کنید که دستگاه دارای سلامت سیم بکسلها و عملکرد صحیح ترمز پاراشوت باید به صورت روزانه چک شود. برای اطلاعات بیشتر، راهنمای ۱۰ نکته طلایی ایمنی کلایمر را مطالعه کنید.
- قیمت و خرید: قیمت کلایمر به عواملی چون برند موتور، ظرفیت، طول پلتفرم و استانداردهای آن بستگی دارد. برای دریافت لیست قیمت به روز و مشاوره خرید، با کارشناسان البرز قالب تماس بگیرید.
- دست دوم: اگر پروژه کوتاهمدتی دارید یا نمیخواهید سرمایه زیادی را درگیر خرید دستگاه نو کنید، کلایمر دست دوم بهترین و اقتصادیترین گزینه است. شرایط و هزینههای دست دوم را در صفحه ماشین الات دست دوم بررسی کنید.
راهنمای خرید و اجاره کلایمر: یک تصمیم هوشمندانه
پس از آشنایی با جنبههای فنی و ایمنی، اکنون میتوانید با دید بازتری برای تجهیز پروژه خود تصمیم بگیرید.
خرید یا اجاره؟ کدام برای کسبوکار شما مناسبتر است؟
- اجاره: اگر شما یک پیمانکار نما هستید که به صورت پروژهای کار میکنید، یا برای یک پروژه خاص و کوتاهمدت (مانند تعمیرات یا نماشویی) به کلایمر نیاز دارید، اجاره کردن گزینهای بسیار منطقی و اقتصادی است. این کار هزینههای سرمایهای، نگهداری و انبارداری را حذف میکند.
- خرید: اگر شما یک شرکت انبوهساز، یک شرکت بزرگ نماکاری با پروژههای متعدد، یا یک شرکت مدیریت و نگهداری برج هستید، خرید کلایمر یک سرمایهگذاری استراتژیک و بلندمدت است. هزینه اولیه خرید در طول چندین پروژه جبران شده و در نهایت، به یک دارایی سودآور برای شرکت شما تبدیل میشود.
نکات کلیدی هنگام خرید کلایمر (نو و دست دوم)
- برند موتور را در اولویت قرار دهید: کیفیت موتور و گیربکس (برندهای معتبر اروپایی) مهمترین عامل در دوام و کارایی کلایمر است.
- به سیستم ترمز پاراشوت توجه ویژه کنید: از استاندارد بودن و عملکرد صحیح آن اطمینان حاصل کنید.
- کیفیت ساخت پلتفرم و سازههای بام را بسنجید: به ضخامت فلز، کیفیت جوشکاری و پوشش رنگ یا گالوانیزه دقت کنید.
- در خرید دست دوم، سن و سابقه دستگاه را جویا شوید: از فروشنده بخواهید سوابق تعمیر و نگهداری و گواهیهای بازرسی فنی قبلی را ارائه دهد. هرگز کلایمر دست دوم را بدون بازرسی کامل توسط یک متخصص نخرید.
عوامل موثر بر قیمت کلایمر
- برند و کشور سازنده موتور و گیربکس: این اصلیترین عامل است.
- ظرفیت باربری: کلایمرهای ۸۰۰ کیلویی گرانتر از مدلهای ۵۰۰ کیلویی هستند.
- طول پلتفرم: هرچه طول سبد بیشتر باشد، قیمت بالاتر میرود.
- تک فاز یا سه فاز بودن
- نو یا دست دوم بودن
در قرارداد اجاره کلایمر به چه نکاتی توجه کنیم؟
- مسئولیت نصب و جمعآوری: آیا بر عهده شرکت اجارهدهنده است؟
- بیمه: آیا دستگاه تحت پوشش بیمه حوادث و مسئولیت قرار دارد؟
- خدمات و پشتیبانی: در صورت بروز نقص فنی، شرکت چقدر سریع برای رفع مشکل اقدام میکند؟
- آموزش اپراتور: آیا شرکت اجارهدهنده، آموزشهای لازم را به اپراتور شما ارائه میدهد؟
پاسخ به سوالات پرتکرار شما درباره کلایمر (FAQ)
۱. تفاوت اصلی کلایمر با داربست چیست؟
تفاوت اصلی در ایمنی، سرعت و مکانیزم است. کلایمر یک سکوی متحرک و ایمن است که در چند ساعت نصب میشود، در حالی که داربست یک سازه ثابت، زمانبر و با ریسک بالاتر است.
۲. آیا کار با کلایمر واقعاً ایمن است؟
بله، به شرطی که دستگاه استاندارد باشد و توسط اپراتور آموزشدیده استفاده شود. سیستمهای ترمز اضطراری (پاراشوت) آن را به یکی از ایمنترین تجهیزات کار در ارتفاع تبدیل کرده است.
۳. برای پروژه من، خرید کلایمر بهتر است یا اجاره؟
اگر به طور مداوم پروژههای نما دارید، خرید یک سرمایهگذاری بلندمدت و بهصرفه است. اما برای یک یا دو پروژه کوتاهمدت، اجاره گزینه منطقیتری است.
۴. هزینه استفاده از کلایمر چقدر است؟
هزینه به فاکتورهای متعددی مانند مدت زمان پروژه، ارتفاع ساختمان و نوع کلایمر (خرید یا اجاره) بستگی دارد. اما به دلیل صرفهجویی در زمان، اغلب از داربست اقتصادیتر تمام میشود.
آیا کلایمر با برق تک فاز خانگی کار میکند؟
بله، اکثر کلایمرهای موجود در بازار (تا ظرفیت ۵۰۰-۶۰۰ کیلوگرم) با برق تک فاز ۲۲۰ ولت کار میکنند و نیازی به برق صنعتی سه فاز ندارند.
اگر حین کار برق قطع شود، در ارتفاع گیر میکنیم؟
خیر. تمام موتورها دارای اهرم خلاصکن دستی هستند. با چرخاندن یا کشیدن این اهرم، سبد به آرامی و با سرعت کنترل شده به پایین هدایت میشود.
حداکثر ارتفاع کاری کلایمر چقدر است؟
محدودیتی وجود ندارد. فقط باید طول سیم بکسل کافی باشد. ما پروژههایی تا ارتفاع ۱۵۰ متر را با کلایمرهای استاندارد پوشش دادهایم.
ظرفیت یک کلایمر چند کیلوگرم است
ظرفیت کلایمرها متفاوت است و معمولاً بین ۳۰۰ تا ۱۰۰۰ کیلوگرم متغیر است. مدلهای رایج در ایران معمولاً دارای ظرفیت ۵۰۰، ۶۳۰ و ۸۰۰ کیلوگرم هستند. این ظرفیت شامل وزن افراد، ابزار و مصالح داخل سبد میشود.
هزینه روزانه اجاره کلایمر چقدر است؟
هزینه اجاره به صورت ماهانه محاسبه میشود و به عواملی مانند نوع کلایمر (برقی/دستی)، طول سبد و مدت زمان اجاره بستگی دارد. قراردادهای بلندمدت معمولاً تخفیف بیشتری دارند. برای اطلاع از قیمت دقیق، بهترین راه استعلام از شرکتهای معتبر است.
البرز قالب: شریک شما در دسترسی ایمن و کارآمد به ارتفاع
در “البرز قالب”، ما به خوبی میدانیم که موفقیت یک پروژه ساختمانی در گرو استفاده از تجهیزات مناسب، ایمن و کارآمد است. کلایمر، یکی از نمادهای این تفکر مدرن در صنعت ساختمان است و ما مفتخریم که در این مسیر، همراه و مشاور شما باشیم.
ارائه مشاوره تخصصی برای انتخاب بهترین سیستم دسترسی متناسب با پروژه شما
تیم فنی ما آماده است تا با بررسی ارتفاع، نوع کاربری و پیچیدگیهای پروژه شما، بهترین گزینه را از میان انواع سیستمهای دسترسی، از قالب فلزی و داربستهای سنتی گرفته تا سیستمهای پیشرفته مانند کلایمر، به شما پیشنهاد دهد.
تعهد به ایمنی و ارائه تجهیزاتی با بالاترین استانداردهای جهانی
ایمنی، خط قرمز ماست. ما تنها کلایمرها و تجهیزاتی را ارائه میدهیم که از نظر فنی و کیفی، مطابق با بالاترین استانداردهای ایمنی بوده و تمام تستهای لازم را با موفقیت پشت سر گذاشته باشند.
سبد کاملی از تجهیزات ساختمانی، از قالببندی تا ماشین آلات ساختمانی
تخصص ما تنها به سیستمهای دسترسی محدود نمیشود. “البرز قالب” یک منبع جامع برای تامین تمام نیازهای پروژه شماست؛ از انواع سیستمهای قالببندی نوین مانند قالب وافل یکطرفه و قالب وافل دوطرفه گرفته تا مجموعه کاملی از ماشین آلات ساختمانی.
کلایمر دیگر یک انتخاب لوکس نیست؛ بلکه یک ضرورت مهندسی برای پروژههای مدرن، ایمن و سریع است. این دستگاه با حذف محدودیتهای داربست سنتی، افقهای جدیدی را در صنعت ساختمانسازی گشوده است.
پروژه بعدی خود را متحول کنید!
چه به دنبال خرید یک دستگاه کلایمر برای شرکت خود باشید و چه نیاز به اجاره کلایمر برای یک پروژه خاص داشته باشید، تیم ما آماده است تا به شما کمک کند.
برای دریافت مشاوره تخصصی رایگان و استعلام قیمت دقیق متناسب با پروژه شما، همین امروز با کارشناسان ما تماس بگیرید.
