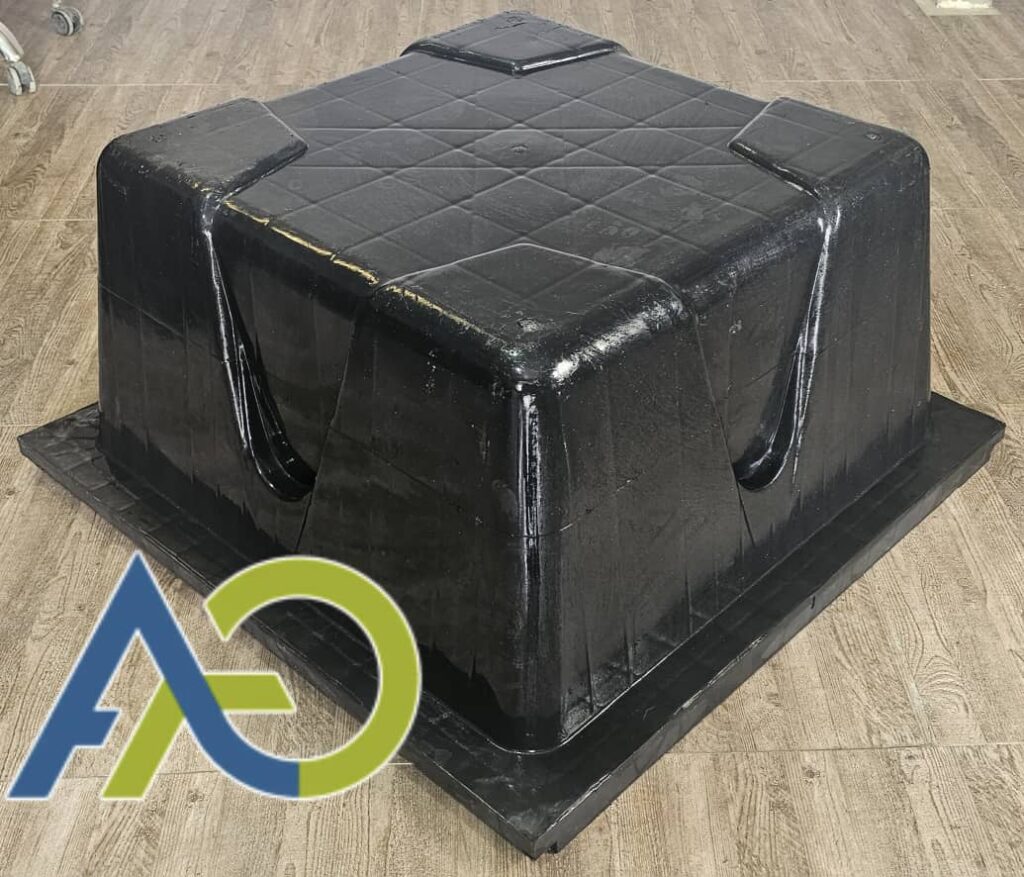

قالب وافل دو طرفه سقفی 40×90×90 سانتی‌متر
قالب وافل 90×90 با ارتفاع خارق‌العاده 40 سانتی‌متر، نماد قدرت نهایی و اوج تکنولوژی در سیستم سقف وافل است. این محصول برای پاسخگویی به بزرگترین چالش‌های مهندسی سازه و پوشش دهانه‌های عظیم (تا 15 متر و حتی بیشتر با طراحی‌های خاص) طراحی شده است. با ایجاد تیرچه‌هایی با عمق و سختی فوق‌العاده، این قالب راه‌حلی بی‌رقیب برای پروژه‌های صنعتی در مقیاس بسیار بزرگ، سوله‌های عظیم، پل‌های عابر پیاده و سازه‌های نمادین (Iconic Structures) است.
انتخاب قالب 40×90×90، ورود به قلمرو پروژه‌های مهندسی در سطح کلاس جهانی است و البرز قالب مفتخر است که این ابزار قدرتمند را برای تحقق بلندپروازانه‌ترین ایده‌های شما فراهم کند.
جدول مشخصات فنی قالب وافل 40×90×90
این جدول، اطلاعات حیاتی را برای طراحی‌های بسیار پیچیده و پروژه‌های زیرساختی فراهم می‌کند.
| ویژگی | مقدار |
|---|---|
| نوع قالب | وافل دو طرفه مربعی |
| ابعاد دقیق | 90×90 سانتی‌متر |
| ارتفاع قالب | 40 سانتی‌متر |
| جنس | پلی‌پروپیلن فوق سنگین با افزودنی‌های ویژه تقویتی |
| وزن تقریبی | 10.5 الی 12 کیلوگرم |
| حداکثر دهانه اجرایی | تا 15 متر (و بیشتر با ترکیب با سیستم‌های دیگر) |
| ضخامت نهایی سقف | 45 الی 50 سانتی‌متر |
| میزان مصرف بتن | حدود 0.20 الی 0.23 متر مکعب در هر متر مربع |
| کاربرد اصلی | صنعتی عظیم، سوله، پل، سازه‌های نمادین، پروژه‌های پس‌تنیده |
| قابلیت استفاده مجدد | تا 50 بار |
چه زمانی به سراغ این غول مهندسی، قالب 40×90×90، می‌رویم؟
این قالب یک ابزار استاندارد نیست؛ بلکه یک راه‌حل تخصصی برای شرایط زیر است:
- نیاز به دهانه‌های عظیم (بیش از 14 متر): اگر پروژه شما نیازمند دهانه‌هایی در محدوده 14 تا 15 متر است، این قالب یکی از معدود گزینه‌های موجود در سیستم وافل برای تامین سختی و مقاومت لازم است.
- بارهای فوق‌العاده سنگین و خاص: در سازه‌هایی با بارهای بسیار سنگین (مانند جرثقیل‌های سقفی سنگین)، بارهای دینامیکی شدید یا بارهای خاص در پروژه‌های زیرساختی، سختی بی‌نظیر این سقف، ایمنی و پایداری را تضمین می‌کند.
- پروژه‌های زیرساختی و پل‌سازی: در ساخت برخی پل‌های عابر پیاده یا عرشه‌های خاص، استفاده از این سیستم می‌تواند جایگزین مناسبی برای سازه‌های فولادی یا بتنی پیش‌ساخته باشد.
- ترکیب با سیستم بتن پس‌تنیده (Post-Tensioned): این قالب پتانسیل فوق‌العاده‌ای برای ترکیب با سیستم پس‌تنیدگی دارد. در این حالت، می‌توان با کاهش مصرف آرماتور و کنترل دقیق ترک‌ها، به دهانه‌هایی بسیار بزرگ‌تر (تا 18-20 متر) نیز دست یافت.
راهنمای محاسبه تعداد و ملاحظات فوق‌العاده حیاتی در اجرا
فرمول محاسبه تعداد قالب:
محاسبه تعداد این مدل مشابه سایر قالب‌های 90×90 است.
- مثال: برای یک سقف ۱۰۰۰ متر مربعی با ۷۰۰ متر مربع مساحت خالص قالب‌بندی.
- مساحت هر قالب: 0.90m * 0.90m = 0.81 m²
- تعداد قالب مورد نیاز: 700m² / 0.81m² ≈ 865 عدد
برای سقف 1000 مترمربع، 700 مترمربع قالب نیاز است، که با تقسیم بر 0.81 مترمربع، حدود 865 قالب لازم است. بتن مصرفی حدود 0.20-0.22 مترمکعب در مترمربع (ضخامت دال 45 سانتی‌متر) است. خریداران باید به کیفیت جنس پلی‌پروپیلن، سطح صیقلی، و اتصالات قفل‌دار توجه کنند. قیمت قالب وافل دو طرفه 40*90*90 حدود 750,000 تا 1,300,000 تومان بسته به نوع مواد به کار رفته در تولید سفید و یا مشکی است. قالب وافل دست دوم باید سالم و بدون ترک باشد. زیرسازی با داربست مدولار و جک سقفی برای دهانه‌های 15 متری ضروری است. حداکثر دهانه 15 متر برای ایمنی و کنترل خیز مناسب است. چیدمان دقیق طبق نقشه مهندسی مصرف مصالح را کاهش می‌دهد. خرید از البرز قالب کیفیت را تضمین می‌کند. روغن‌کاری قالب‌ها دوام را تا 50 سقف افزایش می‌دهد.
ملاحظات فوق‌العاده حیاتی در اجرا:
- طراحی مهندسی در سطح پیشرفته: اجرای سقف با این مشخصات یک پروژه مهندسی بسیار پیچیده است. تحلیل‌های غیرخطی، دینامیکی، کنترل خیز بلندمدت و طراحی دقیق اتصالات توسط یک تیم مهندسی بسیار مجرب و نرم‌افزارهای پیشرفته الزامی است.
- سیستم زیرسازی با بالاترین ضریب اطمینان: وزن نهایی این سقف بسیار زیاد است. سیستم زیرسازی باید با جک‌های سقفی نو و فوق سنگین و داربست‌های مدولار با آرایش بسیار متراکم و مهاربندی‌های متعدد طراحی و اجرا شود. کوچکترین خطا در این بخش می‌تواند فاجعه‌آمیز باشد.
- تیم اجرایی فوق تخصصی: اجرای این سقف فقط باید توسط تیم‌های اجرایی متخصص که تجربه کار با پروژه‌های مشابه، نقشه‌های بسیار پیچیده و سیستم‌های خاص مانند پس‌تنیدگی را دارند، انجام شود.
خرید یا اجاره قالب وافل 90x90x40: یک تصمیم کاملاً تخصصی
- خرید قالب نو: خرید این قالب فقط برای شرکت‌های بسیار بزرگ و پیمانکاران پروژه‌های خاص و زیرساختی که به طور مداوم با چنین چالش‌هایی روبرو هستند، توجیه اقتصادی دارد.
- اجاره قالب: با توجه به کاربرد بسیار نادر و هزینه فوق‌العاده بالای این قالب، اجاره کردن آن از البرز قالب، تنها راهکار منطقی و عملی برای استفاده در پروژه‌های موردی و خاص است.
سوالات متداول (FAQ)
آیا این سنگین‌ترین و بزرگترین قالب وافل است؟
این مدل یکی از عمیق‌ترین و سنگین‌ترین قالب‌های استاندارد در بازار جهانی است و برای پوشش حداکثر دهانه ممکن در سیستم وافل معمولی طراحی شده است.
آیا جایگزین بهتری برای این دهانه‌ها وجود دارد؟
بله، بسته به نوع پروژه، گزینه‌های دیگری مانند سازه‌های فضاکار، سقف‌های کامپوزیت با تیرهای فولادی سنگین، یا سیستم‌های کاملاً پیش‌تنیده ممکن است رقیب این سیستم باشند. انتخاب نهایی به تحلیل جامع فنی و اقتصادی بستگی دارد.
اجرای این سقف چقدر زمان می‌برد؟
با اینکه ابعاد قالب بزرگ است، اما به دلیل پیچیدگی‌های اجرایی، حجم بالای بتن و آرماتور، و نیاز به کنترل کیفیت دقیق در هر مرحله، سرعت کلی اجرای این سقف کندتر از سقف‌های وافل معمولی خواهد بود.
برای بزرگترین پروژه‌ها، به قدرتمندترین راه‌حل‌ها نیاز دارید!
قالب وافل 40×90×90 البرز قالب، یک محصول استاندارد نیست؛ بلکه یک راه‌حل مهندسی برای پروژه‌هایی است که تاریخ‌ساز می‌شوند. ما افتخار می‌کنیم که با ارائه این محصول بی‌نظیر و پشتیبانی فنی تیم ارشد مهندسی خود، شما را در ساخت سازه‌هایی ماندگار، ایمن و نمادین همراهی کنیم.
برای یک جلسه مشاوره فنی سطح بالا در مورد امکان‌سنجی استفاده از این قالب در پروژه عظیم خود، همین امروز با ما تماس بگیرید!
