داربست مدولار خداحافظی با داربستهای لرزان و ناامن
آیا تا به حال لرزش داربستهای سنتی (لولهای) را زیر پای کارگران حس کردهاید؟ در پروژههای مدرن و سنگین امروزی، روشهای سنتی دیگر پاسخگو نیستند. وقتی قرار است سقفی با ارتفاع ۶ متر بتنریزی شود یا پلی عظیم ساخته شود، “ایمنی” و “ظرفیت باربری” حرف اول را میزنند. اینجاست که “داربست مدولار” (Modular Scaffolding) وارد میدان میشود.
این سیستمهای پیشساخته صنعتی، که در ایران به نام “اسکافولد” هم شناخته میشوند، نه تنها سرعت اجرا را تا ۴ برابر افزایش میدهند، بلکه خطای انسانی (بستن اشتباه بستها) را به صفر میرسانند. ما در “البرز قالب” به عنوان تولیدکننده تخصصی انواع سیستمهای مدولار، در این راهنما قصد داریم شما را با دنیای این سازههای موقت آشنا کنیم و به شما بگوییم برای پروژه خود، کدام سیستم (مثلثی یا چکشی) را انتخاب کنید.
داربست مدولار نه تنها یک ابزار برای دسترسی به ارتفاع، بلکه یک سیستم مهندسیشده برای کفراژبندی زیر سقفهای سنگین است. این سیستم با حذف خطای انسانی در بستن پیچ و مهرهها و جایگزینی آن با اتصالات نر و مادگی دقیق، پایداری سازه را در حین بتنریزی تضمین میکند. در ادامه این مقاله، ما در “البرز قالب” به کالبدشکافی فنی این سیستم و مقایسه آن با روشهای سنتی خواهیم پرداخت.
داربست مدولار چیست و چرا انقلاب صنعت ساختمان نامیده میشود؟
در سادهترین تعریف، داربست مدولار مجموعهای از قطعات پیشساخته شامل پایههای عمودی، مهارهای افقی و مایل است که بدون نیاز به آچار و تنها با ضربه چکش یا جاگذاری پین، به یکدیگر متصل میشوند. واژه “مدولار” به معنای پیمانهای بودن است؛ یعنی شما میتوانید با ترکیب قطعات استاندارد، به هر ارتفاع و عرض دلخواهی در ساختار دست یابید.
تفاوت بنیادین این سیستم با روشهای قدیمی در “انتقال بار” است. در سیستمهای مدولار، بار سقف به صورت محوری و مستقیم از طریق پایهها به زمین منتقل میشود، در حالی که در داربستهای سنتی، پایداری به شدت به میزان سفت بودن بستها وابسته است. به همین دلیل در اکثر پروژههایی که از سیستمهای مدرن قالب بتن مدولار استفاده میکنند، انتخاب اول مهندسان برای زیرسازی، سیستمهای مدولار است.
ویژگیهای کلیدی:
- عدم نیاز به کارگر ماهر: نصب آن شبیه به بازی لگو است و کارگر ساده هم میتواند انجام دهد.
- خودایستایی: این سیستمها نیاز به تکیه دادن به دیوار ندارند و خودشان تعادلشان را حفظ میکنند.
- تحمل بار فوقالعاده: برای کفراژبندی سقفهای سنگین بتنی طراحی شدهاند.
کالبدشکافی انواع سیستمهای داربست مدولار البرز قالب
هر پروژهای با توجه به ضخامت سقف و ارتفاع طبقات، نیاز به نوع خاصی از داربست دارد. ما در البرز قالب دو سیستم پرچمدار را تولید میکنیم:

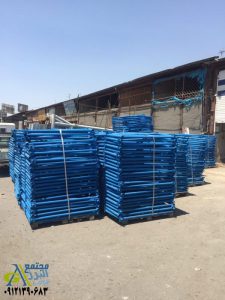

۱. داربست مثلثی (اسکافلد امگا)؛ قهرمان بارهای سنگین
این سیستم که با نام داربست فریم نیز شناخته میشود، از فریمهای مثلثی تشکیل شده که به صورت نر و مادگی روی هم سوار میشوند. داربست مثلثی به دلیل هندسه مثلثی خود، صلبیت فوقالعادهای دارد و برای زیرسازی دالهای بتنی سنگین و پلها که بار مرده بتن بسیار زیاد است، ایدهآلترین گزینه محسوب میشود. نصب این سیستم به قدری ساده است که کارگران نیمهماهر نیز میتوانند در کمترین زمان حجم عظیمی از آن را برپا کنند.
۲. داربست چکشی (ستارهای)؛ انعطافپذیری در ارتفاع
اگر پروژه شما دارای دهانههای غیرمتعارف یا ارتفاعات متغیر است، داربست چکشی بهترین انتخاب است. در این سیستم، مهارهای افقی با ضربه چکش در قفلهای ستارهای پایههای عمودی محکم میشوند. این نوع داربست نه تنها در کفراژبندی سقف، بلکه به عنوان داربست نما و دسترسی نیز کاربرد وسیعی دارد. سرعت دمونتاژ بالا و اشغال فضای کم در هنگام انبارداری از مزایای کلیدی این سیستم است.
چرا باید از داربست مدولار استفاده کنیم؟ (مزایا نسبت به سنتی)
استفاده از سیستمهای مدولار فقط یک انتخاب فنی نیست، یک تصمیم اقتصادی هوشمندانه است:
- سرعت نصب و دمونتاژ: در پروژههای بزرگ، زمان طلاست. داربست مدولار روزانه تا ۳۰۰ متر مکعب قابل نصب است.
- حذف اتصالات ریز: خبری از هزاران عدد پیچ، مهره و بست که گم میشوند نیست. قطعات یکپارچه هستند.
- ایمنی ۱۰۰٪: در داربست سنتی، اگر کارگر پیچ را شل ببندد، داربست فرو میریزد. در سیستم مدولار، قطعات در هم قفل میشوند و امکان لغزش وجود ندارد.
داربست مدولار در تقابل با جک سقفی (کدام یک بهصرفهتر است؟)
این یکی از پرتکرارترین سوالات مشتریان البرز قالب است.
- استفاده از جک سقفی: برای ارتفاعات زیر ۴ متر و سقفهای با ضخامت متعارف (مانند تیرچه بلوک)، استفاده از جک سقفی اقتصادیترین راه است.
- استفاده از داربست مدولار: زمانی که ارتفاع سقف از ۴.۵ متر فراتر میرود یا وزن سقف به دلیل استفاده از دال بتنی سنگین زیاد است، جکهای سقفی پایداری خود را در برابر کمانش از دست میدهند. در این حالت، سیستمهای مدولار تنها راه حل ایمن و استاندارد هستند.
انواع سیستمهای داربست مدولار در ایران
در بازار ایران، سه سیستم اصلی حکمرانی میکنند. انتخاب درست بین اینها، کلید موفقیت پروژه شماست:
الف) داربست مثلثی (امگا / اسکافولد مثلثی)
این سیستم از فریمهای مثلثی شکل (نر و ماده) تشکیل شده است.
- مزیت اصلی: بالاترین ظرفیت باربری در بین تمام داربستها. مناسبترین گزینه برای پلسازی و سقفهای بسیار سنگین.
- نحوه نصب: بدون نیاز به هیچ ابزاری (حتی چکش!)، فقط با جا زدن فریمها روی هم مونتاژ میشود.
- برای آشنایی با مشخصات فنی و جدول وزنی این سیستم، حتماً صفحه داربست مدولار مثلثی را مطالعه کنید.
ب) داربست چکشی (ستارهای / Star)
در این سیستم، روی پایههای عمودی ستارههایی جوش داده شده و مهارهای افقی با ضربه چکش داخل این ستارهها قفل میشوند.
- مزیت اصلی: انعطافپذیری بالا. بر خلاف سیستم مثلثی که فقط پلانهای مستطیلی را پوشش میدهد، با داربست چکشی میتوانید پلانهای دایرهای، قوسی و نامنظم را هم داربستبندی کنید. همچنین برای نمای ساختمان و دسترسی کارگران عالی است.
ج) داربست کاپلاک (Cup-lock)
سیستمی شبیه به چکشی است اما به جای ستاره، از قفلهای فنجانی شکل استفاده میکند. در ایران کمتر از دو مدل قبلی رایج است اما سرعت نصب بسیار بالایی دارد.
مقایسه فنی سیستمهای مدولار؛ کدام را بخریم؟
| ویژگی | داربست مثلثی (امگا) | داربست چکشی (ستارهای) |
|---|---|---|
| کاربری اصلی | کفراژبندی سقفهای سنگین و پلها | داربست نما و کفراژبندی پیچیده |
| تحمل بار | بسیار زیاد (تا ۱۴ تن در هر پایه) | زیاد |
| انعطاف در پلان | کم (فقط خطی و گونیا) | عالی (قابلیت چرخش و زاویه) |
| نیاز به کارگر | کارگر ساده | کارگر نیمه ماهر |
| قطعات ریز | ندارد | پین و گوه (در برخی مدلها) |

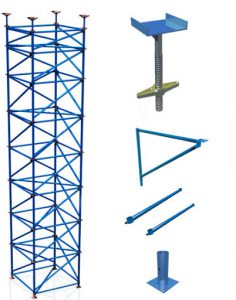

کالبدشکافی قطعات و اجزای داربست پیشساخته
یک ست کامل داربست مدولار شامل موارد زیر است که در البرز قالب با بالاترین کیفیت تولید میشود:
- پایههای عمودی: وظیفه انتقال بار اصلی را بر عهده دارند.
- مهارهای افقی: برای جلوگیری از کمانش پایهها و تثبیت فواصل به کار میروند.
- مهارهای مایل (Brace): برای پایداری در برابر بارهای جانبی (مانند باد یا ضربه بتن).

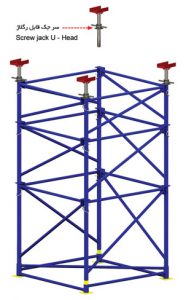

- سرجک قابل رگلاژ: قطعهای که در بالای پایه قرار گرفته و امکان تراز کردن دقیق زیر قالب بتن مدولار را فراهم میکند.
- پایه جک (کفشک): برای توزیع بار پایه روی زمین.
راهنمای نصب و دمونتاژ ایمن
برای اجرای یک کفراژبندی بینقص با داربست مدولار، رعایت نکات زیر الزامی است:
- زیرسازی زمین: زمین زیر پایهها باید کاملاً کوبیده و تراز باشد. استفاده از “تخته زیرپایی” برای توزیع بار در زمینهای نرم ضروری است.
- شاقول بودن پایهها: انحراف حتی ۱ درجهای پایهها میتواند ظرفیت باربری سیستم را تا ۳۰ درصد کاهش دهد.
- بستن کامل مهارها: هرگز از بستن مهارها در ترازهای تعیینشده توسط مهندس محاسب غافل نشوید.
ارتباط سریع با البرز قالب
کاربرد داربست مدولار در سقفهای دال و وافل
یکی از اصلیترین کاربردهای این داربستها، زیرسازی سقفهای دال بتنی است.
- ارتفاعهای بلند: وقتی ارتفاع سقف از ۳.۵ یا ۴ متر بیشتر میشود، استفاده از جک سقفی (جک صلیبی) خطرناک است (خطر کمانش). در این ارتفاعها، داربست مدولار تنها گزینه ایمن است.
- سقف وافل: سیستمهای مدرن مثل قالب وافل که برای دهانههای بلند طراحی شدهاند، معمولاً نیاز به یک زیرسازی مطمئن و یکپارچه دارند که توسط اسکافولد مثلثی یا چکشی تامین میشود.
اجزای تشکیلدهنده و متعلقات
یک سیستم مدولار کامل، فقط پایه و مهار نیست. برای عملکرد صحیح، نیاز به متعلقات تکمیلی دارد:
- پایه قابل رگلاژ (سرجک و پایه جک): برای تراز کردن دقیق سقف در بالا و پایین داربست استفاده میشود.
- کفشک (Base Plate): برای توزیع فشار روی خاک و جلوگیری از نشست داربست.
- پلتفرم و راه پله: برای دسترسی ایمن کارگران در داربستهای نما.
تمام این اجزا باید با استانداردهای دقیق تولید شوند تا در ترکیب با قالب بتن مدولار، یک سیستم قالببندی بدون نقص را ایجاد کنند.
تحلیل قیمت و عوامل موثر بر خرید داربست مدولار
قیمت داربست مدولار به صورت کیلویی محاسبه میشود و تابع قیمت روز ورق و لوله در بازار آهن است. اما عوامل دیگری نیز تاثیرگذارند:
- ضخامت لوله: استفاده از لوله ۲ یا ۲.۵ میلیمتر تفاوت فاحشی در قیمت و البته در باربری ایجاد میکند.
- نوع جوش: جوشهای CO2 نفوذ بیشتری داشته و امنیت سیستم را تضمین میکنند.
- خرید نو در مقابل دست دوم: اگرچه داربست مدولار دست دوم ارزانتر است، اما خطر وجود ترک در محل جوشها یا دفرمه بودن قطعات وجود دارد. ما در البرز قالب همواره پیشنهاد میدهیم برای پروژههای حساس، از قطعات نو با ضمانت آلیاژ استفاده کنید.
سوالات متداول (FAQ)
برای ارتفاع ۵ متر، جک سقفی بهتر است یا داربست مدولار؟
قطعاً داربست مدولار. جک سقفی در ارتفاع بالای ۴ متر به شدت مستعد کمانش و سقوط است و از نظر ایمنی مردود است.
آیا میتوان داربست مثلثی را با چکشی ترکیب کرد؟
خیر، مکانیزم اتصال این دو سیستم کاملاً متفاوت است و قطعاتشان به هم نمیخورند.
آیا واشر کاس گالوانیزه موجود است؟
داربست مثلثی به دلیل شکل هندسی فریمها، فضای کمتری در کامیون میگیرد و هزینه حمل کمتری دارد.
وزن هر متر مکعب داربست مدولار چقدر است؟
این عدد بسته به آرایش مهارهای افقی متغیر است، اما به طور متوسط برای برآورد هزینههای حمل، حدود ۴۰ تا ۶۰ کیلوگرم در هر متر مکعب فضا در نظر گرفته میشود.
نتیجهگیری: هوشمندی در انتخاب، امنیت در اجرا
انتخاب داربست مدولار، انتخابی بین “هزینه” و “سرمایهگذاری” است. با استفاده از این سیستم، شما نه تنها امنیت جان کارگران خود را تامین میکنید، بلکه با سرعت بخشیدن به پروژه و کاهش ضایعات، سودآوری نهایی را افزایش میدهید. چه در حال اجرای یک سقف ساده با جک سقفی باشید و چه در حال اجرای یک شاهکار معماری با قالب وافل، تیم متخصص البرز قالب در کنار شماست تا بهینهترین محاسبات کفراژبندی را در اختیارتان قرار دهد.
قیمت داربست مدولار :
به دلیل نوسان روزانه قیمت انواع لوله جهت دریافت قیمت انواع داربست مدولار تماس بگیرید.
تولید انواع داربست های مدولار در مجتمع البرز قالب و همچونین خرید و فروش انواع داربست مدولار دست دوم در طول های مختلف اماده بارگیری و ارسال به کل ایران
داربست مدولار دست دوم
فروش داربست مدولار دست دوم که شامل داربست مثلثی دست دوم و داربست چکشی دست دوم و لوله دربست دست دوم و دربست اومگا و … میشود قیمت داربست های مدولار دست دوم با توجه به قیمت نو این محصول قیمت گزاری می شود
