Почему туннельная опалубка — умный выбор для современного строительства?
Туннельная опалубка (или система туннельной формы) — одна из самых передовых систем опалубки в строительной отрасли, обеспечивающая одновременную заливку стен и перекрытий, что приносит скорость, качество и экономию в ваши проекты. Эта система идеально подходит для массового жилищного строительства, больниц, отелей и крупных инфраструктурных объектов, таких как мосты и станции метро. Сокращая время строительства до 50% и объем отделочных работ до 60%, туннельная опалубка не только снижает затраты, но и обеспечивает исключительную устойчивость к землетрясениям и огню.
В этом подробном руководстве от Alborz Ghaleb мы рассмотрим все о туннельной опалубке: от определения и преимуществ до процесса выполнения, областей применения и советов по покупке. Если вы ищете способ ускорить свои строительные проекты, эта статья для вас. Узнайте больше о других системах опалубки на странице бетонных модульных металлических опалубок.
Готовы вывести проект на новый уровень? Свяжитесь с Alborz Ghaleb сегодня!
Что такое туннельная опалубка?
Определение и концепция

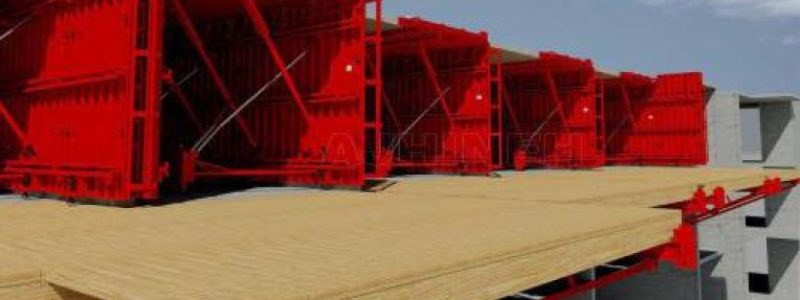

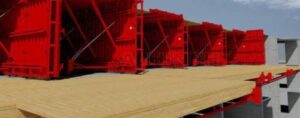

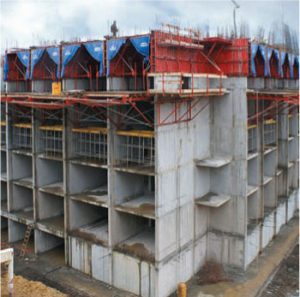

Туннельная опалубка — это металлическая или композитная система опалубки, разработанная для монолитной заливки стен и перекрытий в крупных строительных проектах. Создавая ячеистые (туннельные) конструкции, она позволяет быстро и одновременно выполнять различные части здания. В отличие от традиционной опалубки, собираемой по частям, туннельная опалубка представляет собой интегрированную систему, способную заливать целую жилую единицу или значительную часть конструкции за один 24-часовой цикл.
Ее регулярная и повторяющаяся структура делает систему идеальной для массового строительства с одинаковыми планировками. Для проектов, требующих большей гибкости, рассмотрите модульную металлическую опалубку.
История и эволюция
Туннельная опалубка была разработана в Европе в 1960-х годах для удовлетворения потребностей массового жилищного строительства. С развитием технологий и ростом спроса на быстрое и экономичное строительство эта система за последние десятилетия приобрела популярность в Иране. Такие компании, как Alborz Ghaleb, предлагающие туннельную опалубку, соответствующую международным стандартам, например ISO 9001 и DIN, сыграли ключевую роль в распространении этой технологии в Иране. Подробнее об оборудовании для опалубки читайте на странице основных видов строительных лесов.
Преимущества и ограничения туннельной опалубки
Ключевые преимущества
- Непревзойденная скорость: 24-часовые циклы сокращают время строительства до 50%, что критично для крупных проектов.
- Высокое качество поверхности бетона: Гладкие и ровные поверхности сокращают потребность в отделке до 60%.
- Экономия средств: Снижение использования арматуры на 30%, трудозатрат и отделочных материалов.
- Сейсмо- и огнестойкость: Монолитные конструкции обладают высокой устойчивостью к землетрясениям и огню.
- Долговечность: Металлические туннельные формы с надлежащим уходом могут использоваться до 800 раз.
Для сравнения с более легкими системами посетите страницу пластиковой опалубки.
Ограничения
- Высокая начальная стоимость: Использование стали ST52 и сложного оборудования увеличивает первоначальные затраты.
- Необходимость квалифицированного труда: Установка требует обученных рабочих и кранов.
- Ограничения в дизайне: Меньшая гибкость для сложных или нестандартных планировок по сравнению с модульной металлической опалубкой.

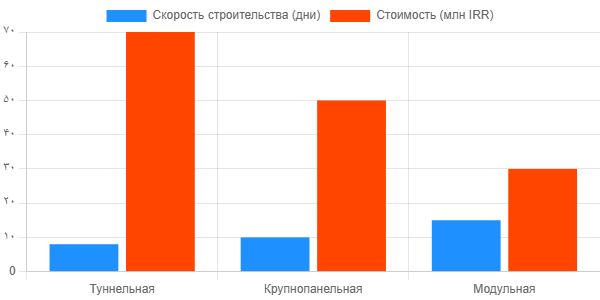

Сравнение туннельной опалубки с другими системами
Чтобы лучше понять преимущества туннельной опалубки, мы сравнили ее с другими распространенными системами:
| Характеристика | Туннельная опалубка | Крупнопанельная опалубка | Модульная опалубка |
|---|---|---|---|
| Скорость строительства | Очень высокая (24-часовые циклы) | Высокая | Средняя |
| Начальная стоимость | Высокая | Высокая | Низкая |
| Качество поверхности бетона | Отличное (без отделки) | Отличное | Среднее |
| Гибкость дизайна | Низкая (повторяющиеся планы) | Средняя | Высокая |
| Вес опалубки | 2–8 тонн | 1.5–7.5 тонн | 55 кг |
| Применение | Массовое строительство | Крупные проекты | Малые и средние проекты |
Туннельная опалубка лидирует в массовом строительстве с повторяющимися планами, тогда как модульная опалубка более экономична для небольших проектов.
Компоненты туннельной опалубки
Туннельная опалубка состоит из нескольких ключевых компонентов, каждый из которых играет важную роль:
- Основные панели: Стальные листы ST52 (толщина 3–5 мм, вес 2–8 тонн) для стен и перекрытий.
- Кронштейны: Соединяют панели и выдерживают давление бетона.
- Трубы для заливки: Направляют бетон в опалубку.
- Регулировочные домкраты: Обеспечивают вертикальное и горизонтальное выравнивание с точностью 0.1°.
- Средние болты: Предотвращают раскрытие панелей во время заливки.
- Модульные леса: Облегчают перемещение панелей на высоте.
- Аксессуары: Зажимы, штифты и подъемные крюки для устойчивости и транспортировки.
- Соединительные болты: Защищают панели от давления бетона.
- Выравнивающие домкраты: Регулируют вертикальность опалубки.
- Опоры и штифты: Повышают стабильность системы.
- Подъемные крюки: Позволяют транспортировать панели краном до 10 тонн.
Для удобного перемещения панелей изучите наши основные виды строительных лесов.
Процесс проектирования и выполнения туннельной опалубки
Проектирование
Проектирование проводится с использованием программ AutoCAD или Tekla, учитывающих гидростатическое давление бетона (25–30 кН/м²) и размеры конструкции. Включаются предварительно изготовленные проемы для дверей, окон и коммуникаций.
Производство
Металлические панели изготавливаются с использованием сварки CO2 и стали ST52, соответствуя стандартам ISO 9001 и ACI 347. Полимерные панели производятся методом литья под давлением для специальных проектов.
Этапы выполнения
- Планирование: Разработка архитектурных чертежей и определение проемов.
- Подготовка площадки: Выравнивание фундамента с точностью 5 мм и установка регулировочных домкратов.
- Установка панелей: Перемещение панелей краном (грузоподъемность 10 тонн) и фиксация кронштейнами и болтами.
- Армирование: Установка стандартной арматуры (например, AIII) согласно проекту.
- Заливка бетона: Использование бетона C30 или C40 с вибраторами для равномерного уплотнения.
- Снятие опалубки: Демонтаж панелей через 24–48 часов после начального схватывания.
- Перемещение: Перенос панелей на верхние этажи с помощью подъемных крюков.
- Контроль качества: Проверка выравнивания стен и качества поверхности, устранение дефектов.
Обеспечьте безопасность при установке с помощью наших строительных лесов.
Области применения туннельной опалубки
Благодаря скорости и качеству туннельная опалубка используется в различных проектах:
- Массовое жилищное строительство: Жилые башни в городах, таких как Тегеран и Мешхед.
- Коммерческие проекты: Отели, торговые центры и офисные здания.
- Промышленная инфраструктура: Мосты, плотины и станции метро.
- Больницы и школы: Конструкции, требующие высокой сейсмоустойчивости.
Для небольших проектов рассмотрите модульную металлическую опалубку.
Как туннельная опалубка снижает затраты на проект?
Туннельная опалубка значительно снижает затраты благодаря:
- Сокращение времени на 50%: 24-часовые циклы позволяют завершить проекты раньше.
- Экономия на отделке до 60%: Гладкие поверхности устраняют необходимость в штукатурке.
- Снижение использования арматуры на 30%: Оптимизированная конструкция ячеистых структур.
- Долговечность опалубки: Использование до 800 циклов снижает долгосрочные затраты.
Для бюджетных альтернатив посетите страницу пластиковой опалубки.
Ключевые советы по покупке туннельной опалубки
Чтобы выбрать качественную туннельную опалубку, обратите внимание на:
- Качество материала: Стальные листы ST52 толщиной 3–5 мм, соответствующие стандартам DIN или ASTM.
- Аксессуары: Оцинкованные кронштейны, болты и домкраты для долговечности.
- Гибкость: Возможность настройки панелей под конкретные планировки.
- Техническая поддержка: Выбирайте поставщиков, таких как Alborz Ghaleb, предлагающих консультации и обучение.
- Цена и гарантия: Сравнивайте стоимость с учетом качества и послепродажного обслуживания.
Узнайте больше на странице основных видов строительных лесов.
Почему стоит выбрать Alborz Ghaleb?
С более чем 20-летним опытом Alborz Ghaleb является ведущим поставщиком туннельной опалубки в Иране, предлагая:
- Высокое качество: Продукция соответствует международным стандартам.
- Индивидуальный дизайн: Панели, адаптированные под потребности проекта.
- Профессиональная поддержка: Консультации и обучение.
- Конкурентные цены: Высокое качество по доступным ценам.
Проекты, такие как плотина Кархе и жилье Mehr, подтверждают нашу приверженность качеству. Изучите модульную металлическую опалубку для дополнительных вариантов.
Часто задаваемые вопросы (FAQ) о туннельной опалубке
1. Что такое туннельная опалубка и чем она отличается от крупнопанельной?
Туннельная опалубка предназначена для одновременной заливки стен и перекрытий в повторяющихся планировках, тогда как крупнопанельная опалубка более гибка для разнообразных макетов.
2. Подходит ли туннельная опалубка для небольших проектов?
Для небольших проектов более экономичны модульные металлические или пластиковые опалубки из-за меньшей стоимости и веса.
3. Какова примерная стоимость туннельной опалубки?
Стоимость зависит от размера, качества и количества панелей. Свяжитесь с Alborz для точной стоимости.
4. Как оценить качество туннельной опалубки?
Проверяйте толщину листов, стандарты производства (например, ISO 9001) и послепродажную поддержку.
5. Можно ли повторно использовать туннельную опалубку?
Да, металлические панели при правильном уходе могут использоваться до 800 раз, обеспечивая экономию.
Заключение
Туннельная опалубка — это передовое решение для крупного строительства, предлагающее скорость, качество и экономию. Ее монолитная заливка, снижение потребности в отделке и долговечность делают ее идеальным выбором для современных подрядчиков и инженеров. Партнерство с Alborz Ghaleb гарантирует успех вашего проекта.
Узнайте больше о модульной металлической опалубке, пластиковой опалубке или строительных лесах на нашем сайте. Готовы начать?
