قالب لارج پنل؛ راهنمای جامع قیمت، وزن، تولید و اجرای سیستم قالب دیوار بتنی
قالب لارج پنل (Large Panel Formwork) یکی از پیشرفتهترین سیستمهای قالببندی بتن برای اجرای یکپارچه دیوارها، ستونها و سقفهای پروژههای بزرگ است. این سیستم با پانلهای فلزی بزرگ، امکان بتنریزی کل یک دیوار را در یک مرحله فراهم میکند و سرعت اجرا، کیفیت سطح بتن و صرفه اقتصادی پروژه را بهطور چشمگیر افزایش میدهد. مجتمع البرز قالب با بیش از دو دهه تجربه، تولید و تأمین تخصصی قالب لارج پنل را با مشاوره فنی، محاسبه وزن و اعلام قیمت روز انجام میدهد.
قالب لارج پنل چیست؟
تعریف قالب لارج پنل

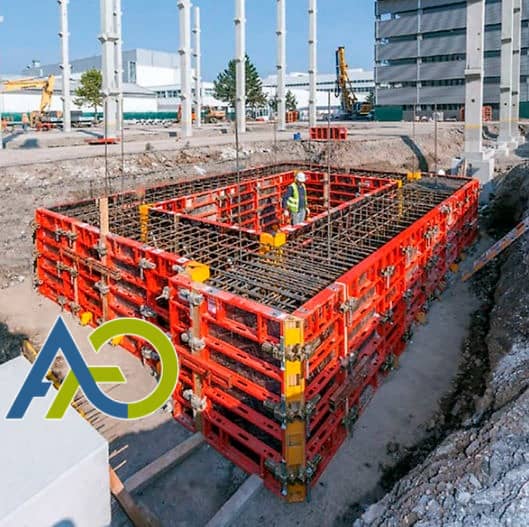

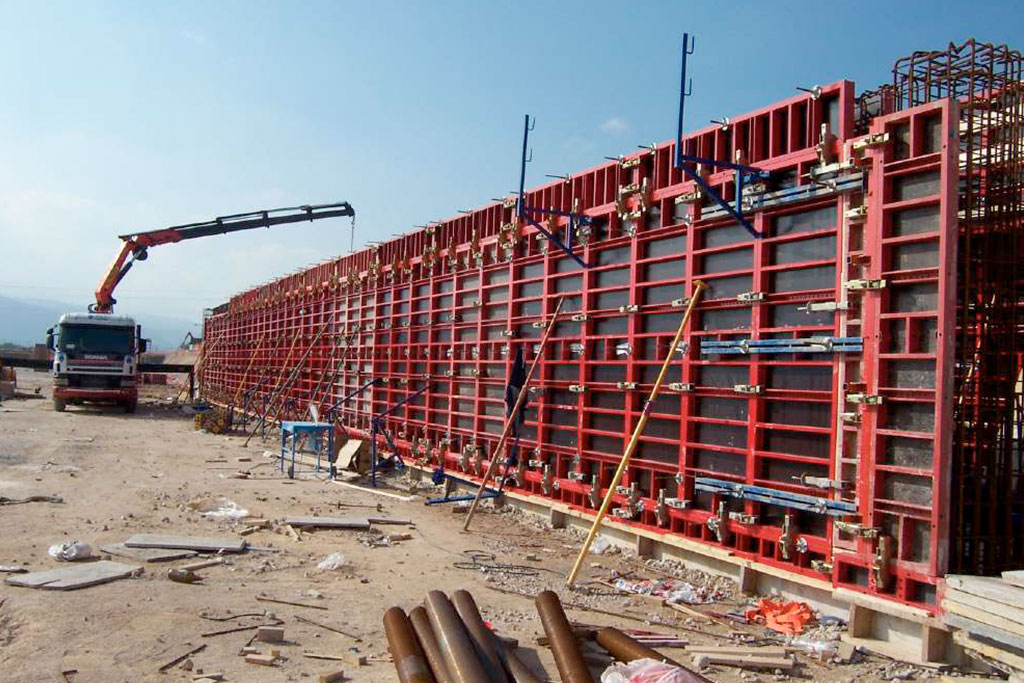

قالب لارج پنل یک سیستم قالببندی فلزی یا ترکیبی است که برای بتنریزی یکپارچه دیوارها، ستونها و گاهی سقفها در پروژههای بزرگ به کار میرود. به دلیل ابعاد بزرگ و طراحی یکپارچه، این سیستم امکان اجرای سریع سازههای بتنی را فراهم میکند. برخلاف قالبهای سنتی که قطعهقطعه مونتاژ میشوند، قالبهای لارج پنل بهصورت پانلهای بزرگ طراحی شدهاند که میتوانند کل دیوار یا بخش بزرگی از سازه را در یک مرحله بتنریزی کنند.
این سیستم شباهت زیادی به تونل فرم دارد، اما انعطافپذیری بیشتری در طراحی پلانهای معماری ارائه میدهد. برای مثال، امکان تعبیه بازشوها برای دربها و پنجرهها پیش از بتنریزی، یکی از ویژگیهای کلیدی این سیستم است. اگر به دنبال جایگزین یا مکمل اقتصادی هستید، صفحه قالب فلزی مدولار را هم ببینید.
تاریخچه و تکامل سیستم لارج پنل
سیستم لارج پنل نخست در کشورهای اروپایی برای پروژههای انبوهسازی مسکونی توسعه یافت. با پیشرفت فناوری و نیاز به ساخت سریعتر و اقتصادیتر، این سیستم در دهههای اخیر در ایران نیز محبوبیت زیادی پیدا کرده است. مجموعههایی مانند البرز قالب با ارائه قالبهای لارج پنل باکیفیت، نقش مهمی در گسترش این فناوری در کشور ایفا کردهاند.
چرا قالب لارج پنل قلب پروژههای ساختمانی مدرن است؟
قالب بتن لارج پنل یکی از نوآورانهترین سیستمهای قالببندی در صنعت ساختوساز است که با ایجاد سازههای یکپارچه، سرعت اجرا را افزایش و هزینهها را کاهش میدهد. از ساختمانهای بلندمرتبه تا سدها و پلها، این سیستم به مهندسان و پیمانکاران کمک میکند پروژههایی با کیفیت بالا و دوام طولانی اجرا کنند.
انتخاب قالب مناسب میتواند تفاوت بین موفقیت و شکست یک پروژه باشد. با بیش از ۲۰ سال تجربه، البرز قالب راهکارهای پیشرفتهای برای قالببندی ارائه میدهد. در این راهنمای جامع، همهچیز درباره قالب لارج پنل — از تعریف و انواع تا هزینهها و نکات انتخاب — را بررسی میکنیم. برای اطلاعات بیشتر درباره قالب بتن مدولار کلیک کنید.
مزایا و معایب قالب لارج پنل
مزایای قالب لارج پنل
- سرعت بالای اجرا: ابعاد بزرگ و طراحی یکپارچه، زمان مونتاژ و دمونتاژ را به حداقل میرساند؛ برای پروژههای بزرگ با تحویل سریع بسیار ارزشمند است.

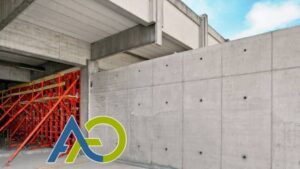

- کیفیت سطح بتن: سطوح بتنی بسیار صاف و یکدست هستند، بهطوریکه در بسیاری موارد نیازی به نازککاری یا گچکاری نیست.
- صرفهجویی در هزینهها: کاهش زمان اجرا و حذف نازککاری، صرفهجویی قابلتوجهی در هزینه نیروی انسانی و مصالح ایجاد میکند.
- مقاومت در برابر زلزله و حریق: یکپارچگی بالای سازه، مقاومت بیشتری در برابر بارهای جانبی مانند زلزله فراهم میکند.
- انعطافپذیری در طراحی: امکان تعبیه بازشوها برای درب، پنجره و تأسیسات پیش از بتنریزی.
- دوام بالا: قالبهای فلزی لارج پنل با نگهداری مناسب، در چندین پروژه قابل استفادهاند.
برای مقایسه این سیستم با سایر روشهای قالببندی سازه بتنی، میتوانید به صفحه قالب فلزی مدولار مراجعه کنید.
معایب قالب لارج پنل
- هزینه اولیه بالا: بهدلیل ورقهای فلزی باکیفیت و تجهیزات جانبی، هزینه اولیه بیشتری نسبت به قالب مدولار سنتی دارد.
- نیاز به تخصص: نصب و اجرا نیازمند نیروی آموزشدیده و تجهیزاتی مانند جرثقیل است.
- محدودیت در پروژههای کوچک: برای پروژههای کوچک یا پلانهای پیچیده ممکن است اقتصادی نباشد.

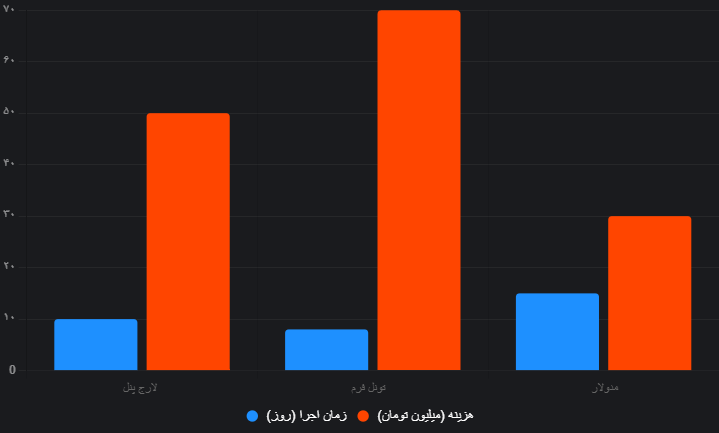

مقایسه قالب لارج پنل با سایر سیستمهای قالببندی
| ویژگی | قالب لارج پنل | قالب تونل فرم | قالب مدولار |
|---|---|---|---|
| سرعت اجرا | بسیار بالا | بالا | متوسط |
| هزینه اولیه | بالا | بالا | پایین |
| کیفیت سطح بتن | عالی (بدون نازککاری) | عالی | متوسط |
| انعطافپذیری طراحی | متوسط | پایین | بالا |
| وزن قالب | ۱.۵ تا ۷.۵ تن | ۲ تا ۸ تن | ۵۵ کیلوگرم (سبکتر) |
| کاربرد | پروژههای بزرگ | مسکونی انبوه | پروژههای کوچک و متوسط |
برای اطلاعات بیشتر درباره گزینههای سبکتر، صفحه قالب پلاستیکی پلیمری را ببینید.

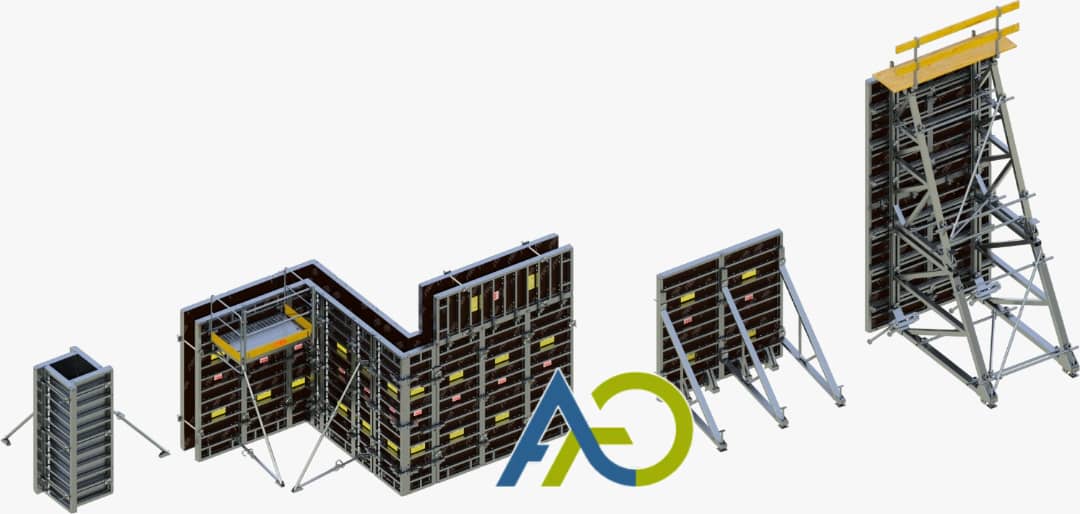

اجزای تشکیلدهنده قالب لارج پنل
سیستم قالب لارج پنل از اجزای مختلفی تشکیل شده که هرکدام نقش مهمی در عملکرد آن دارند:

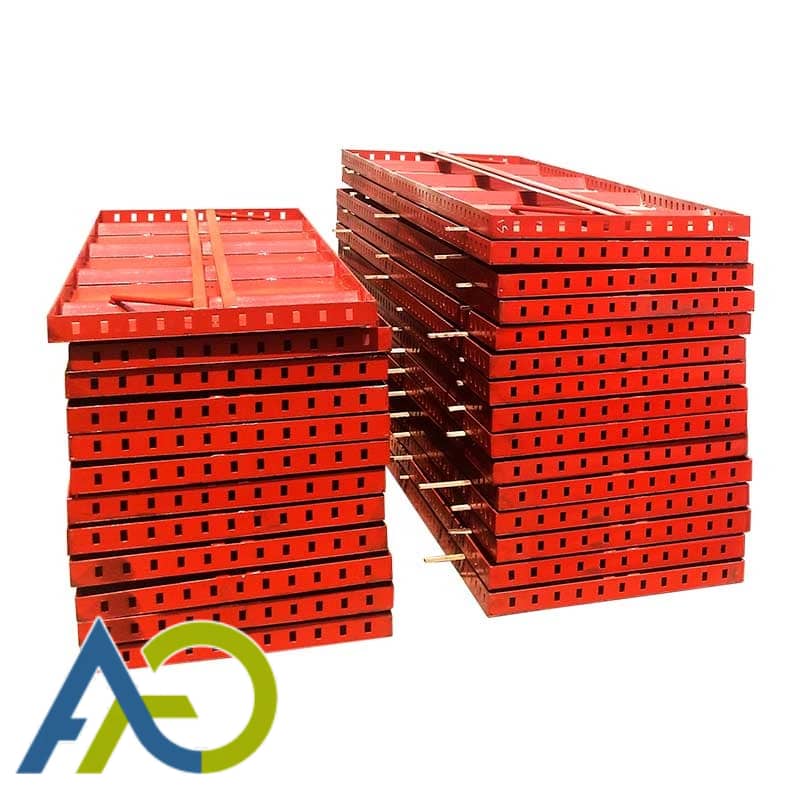

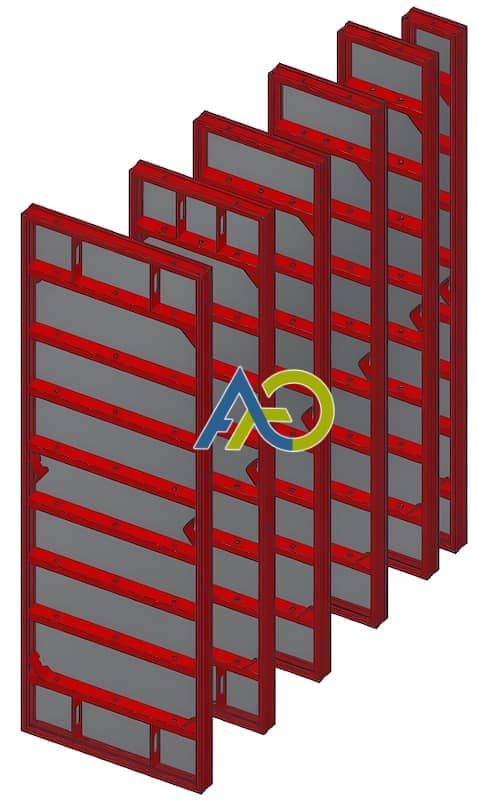

- پانلهای اصلی: پانلهای فلزی بزرگ (معمولاً از ورق ۳ تا ۵ میلیمتری) که سطح اصلی قالب را میسازند و وزنشان بین ۱.۵ تا ۷.۵ تن است.
- براکتها: برای اتصال پانلها و تحمل فشار بتن.
- شوتینگها: لولههایی برای هدایت بتن به داخل قالب.
- میانبولتها: برای اتصال پانلهای مقابل و جلوگیری از باز شدن قالب هنگام بتنریزی.

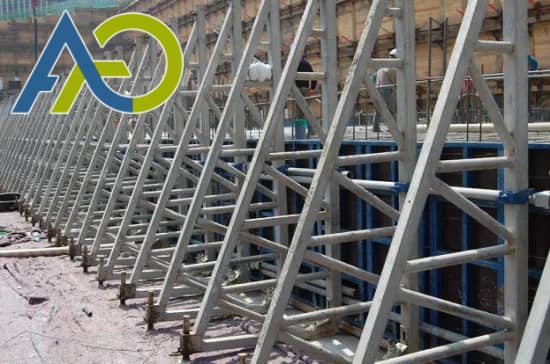

- جکهای شاقولکننده: برای تنظیم عمود بودن قالب و تراز سازه.
- پیچ تنظیم: برای اتصال ایمن اجزا و ایجاد یکپارچگی.
- لولههای داربست مدولار: برای جابجایی و نصب پانل در طبقات بالاتر.
- تجهیزات جانبی: گیرهها و پینها برای افزایش استحکام.
- قلابهای حمل: برای جابجایی آسان پانل با جرثقیل.
برای تجهیزات جانبی بیشتر، صفحه انواع داربست مدولار را ببینید.
فرآیند تولید و اجرای قالب لارج پنل: از طراحی تا بتنریزی
۱) طراحی
طراحی با نرمافزارهایی مانند AutoCAD و Tekla و با در نظر گرفتن فشار بتن و ابعاد سازه انجام میشود.
۲) تولید
قالبهای فلزی با جوش CO2 و قالب پلیمری با تزریق پلاستیک تولید میشوند.
۳) نصب
نصب با جرثقیل و داربست مدولار انجام میشود.
۴) بتنریزی و جداسازی
پس از بتنریزی (C30 یا C40)، قالبها پس از ۷ تا ۱۴ روز جدا و برای استفاده مجدد آماده میشوند.

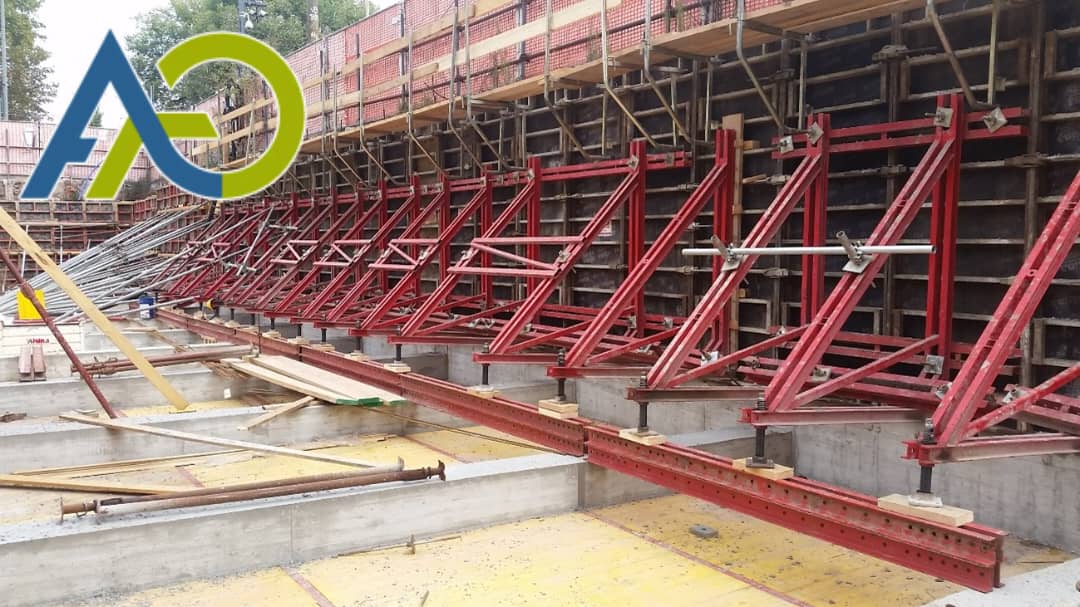

مراحل اجرای گامبهگام در کارگاه
- طراحی و برنامهریزی: تعیین محل بازشوها و انتخاب پانل مناسب بر اساس ابعاد و وزن پروژه.
- آمادهسازی محل: آمادهسازی فونداسیون، تراز کردن سطح و نصب جکهای شاقولکننده.
- نصب قالبها: جابجایی پانل با جرثقیل، اتصال با براکت و میانبولت.
- بتنریزی: هدایت بتن از طریق شوتینگ و استفاده از ویبراتور برای تراکم مناسب.
- باز کردن قالبها: پس از گیرش اولیه (۲۴ تا ۴۸ ساعت)، باز کردن با احتیاط و انتقال به طبقه بالاتر.
- کنترل کیفیت: بررسی تراز دیوار و کیفیت سطح بتن و رفع نقص احتمالی.
کاربردهای قالب لارج پنل
- پروژههای مسکونی: ساخت برجها و مجتمعهای انبوه، بهویژه در شهرهای بزرگ مانند تهران.
- پروژههای تجاری: مراکز خرید، هتلها و ساختمانهای اداری.
- زیرساختهای صنعتی: سدها، پلها و تأسیسات صنعتی نیازمند بتنریزی یکپارچه.
- فرودگاهها و ایستگاههای مترو: سازههای بزرگ با نیاز به مقاومت بالا.
قالب لارج پنل چگونه به صرفهجویی در پروژه کمک میکند؟
دوام بالای قالبهای لارج پنل امکان استفاده مجدد در چندین پروژه را فراهم میکند و هزینههای بلندمدت را کاهش میدهد. برای پروژههایی که نیاز به قالب سبکتر دارند، میتوانید از قالبهای پلاستیکی پلیمری استفاده کنید.
نکات مهم در خرید قالب لارج پنل
- کیفیت ورق فلزی: فولاد با ضخامت مناسب (۳ تا ۵ میلیمتر) و استانداردهای بینالمللی مانند DIN یا ASTM.
- اتصالات و تجهیزات جانبی: براکتها، میانبولتها و جکها باید از مواد بادوام باشند.
- انعطافپذیری در طراحی: امکان سفارشیسازی برای پلانهای مختلف.
- پشتیبانی و خدمات پس از فروش: مشاوره و پشتیبانی فنی برای موفقیت پروژه حیاتی است.
- قیمت و گارانتی: مقایسه قیمت با توجه به کیفیت و خدمات پس از فروش.
چرا البرز قالب را انتخاب کنیم؟
- کیفیت بالا: استفاده از ورقهای فلزی با استانداردهای بینالمللی.
- انعطافپذیری: طراحی قالب بر اساس نیاز پروژه.
- پشتیبانی فنی: تیم متخصص برای مشاوره و آموزش نیروی کار.
- قیمت رقابتی: محصول باکیفیت با قیمت مناسب و امکان بازدید از کارخانه.
پرسشهای متداول درباره قالب لارج پنل
قالب لارج پنل چیست و چه تفاوتی با تونل فرم دارد؟
آیا قالب لارج پنل برای پروژههای کوچک مناسب است؟
هزینه تقریبی قالب لارج پنل چقدر است؟
چگونه کیفیت قالب لارج پنل را ارزیابی کنیم؟
آیا قالب لارج پنل قابل استفاده مجدد است؟
آیا البرز قالب به خارج از ایران صادرات دارد؟
