Վաֆլե (կեսոնային) ծածկի ամբողջական ուղեցույց. իրականացում, ծախսեր և թե ինչու է այն փոխարինում ավանդական համակարգերին
Երբևէ մտածե՞լ եք, թե ինչպես կարելի է շինարարական նախագծերում ավելի մեծ թռիչքներ ունենալ, վերացնել խանգարող սյուները և միևնույն ժամանակ նվազեցնել երկաթբետոնե կմախքի ծախսերը: Ժամանակակից քաղաքացիական ինժեներիայի աշխարհում վաֆլե ծածկը (Waffle Slab)՝ կամ հանովի կաղապարներով երկկողմանի կողավոր ծածկի համակարգը, ինժեներների խելացի պատասխանն է այս մարտահրավերին։
Այս տեխնոլոգիայի ընդունման տեմպերն ապշեցուցիչ են։ Միայն 2023 թվականին Իրանում կիրառվել է ավելի քան 5.2 միլիոն քառակուսի մետր վաֆլե ծածկ, իսկ 2024 թվականի առաջին յոթ ամիսներին այս թիվը հասել է 4.1 միլիոն քառակուսի մետրի։
Այս պայթյունավտանգ աճի պատճառը պարզ է. շքեղ նախագծերը, հյուրանոցները, հիվանդանոցները, առևտրի կենտրոնները և նույնիսկ բարձրակարգ առանձնատները այլևս չեն ցանկանում կրել ավանդական սալ-կողային համակարգերի 280 կգ/մ² սեփական քաշը, երբ կարող են ունենալ մինչև 17 մետր առանց սյուների և լիովին բաց տարածքներ՝ ընդամենը 175–195 կգ/մ² սեփական քաշով։

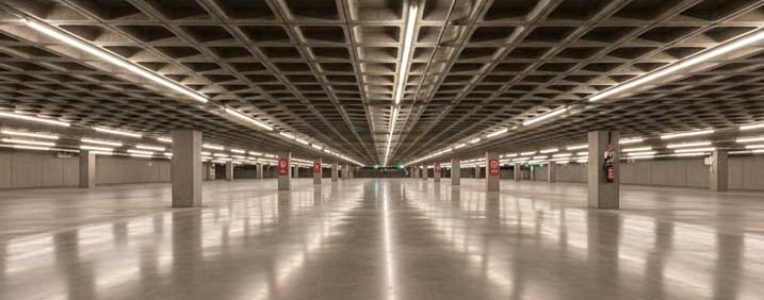

Ի՞նչ է վաֆլե ծածկը (ավելին, քան պարզ սահմանումը)

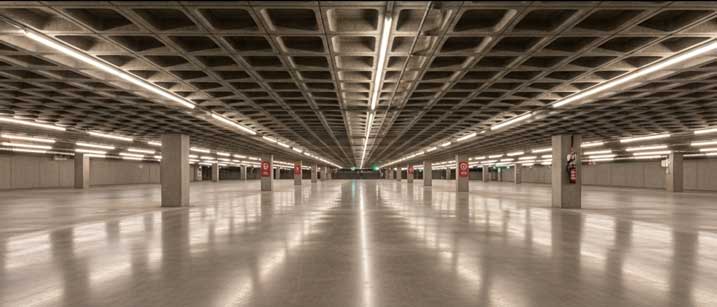

Վաֆլե ծածկը երկաթբետոնե սալի տեսակ է, որի ստորին մակերեսը, հատուկ քառակուսի կամ ուղղանկյուն կաղապարների օգտագործման շնորհիվ, ունի ցանցանման տեսք՝ նման վաֆլիի։ Սակայն այստեղ առանցքային արտահայտությունն է՝ «հանովի կաղապարամած»։
Ի տարբերություն այնպիսի համակարգերի, ինչպիսիք են Cobiax-ը կամ U-Boot-ը, որտեղ պլաստմասե դատարկարարները մշտապես թաղվում են բետոնի մեջ (մի ծախս, որը բառացիորեն թաղվում է հողի տակ), վաֆլե համակարգում կաղապարները հանվում են բետոնի պնդանալուց հետո և կարող են կրկին օգտագործվել հաջորդ հարկերում կամ բոլորովին այլ նախագծերում։
Վաֆլե ծածկի տեսակները. միակողմա՞նի, թե՞ երկկողմանի (վճռորոշ տարբերություն)
Պատվիրատուների համար ամենամեծ շփոթություններից մեկը այս երկու համակարգերի միջև տարբերությունն է։ Այստեղ սխալ ընտրությունը կարող է կամ վատնել ձեր բյուջեն, կամ վտանգել շենքի անվտանգությունը։
1. Միակողմանի վաֆլե ծածկ (One-Way Waffle Slab)
Այս համակարգը գործում է ճիշտ այնպես, ինչպես ավանդական կողավոր ծածկը, որտեղ բեռները փոխանցվում են մեկ ուղղությամբ։
- Կիրառումը։ Հարմար է կարճ թռիչքների համար (մինչև 8 մետր)։
- Առավելությունը։ Լավագույն այլընտրանքն է ավանդական կողավոր համակարգին՝ վերացնելով պատրաստի հեծանների և պոլիստիրոլի ծախսերը։
2. Երկկողմանի վաֆլե ծածկ (Two-Way Waffle Slab)
Այստեղ է, որ տեղի է ունենում ինժեներական հրաշքը։ Այս համակարգում բեռը բաշխվում է երկու ուղղությամբ (երկայնական և լայնակի)։
- Կիրառումը։ Կատարյալ է մեծ թռիչքների (8-ից 16 մետր) և միջանկյալ սյուների վերացում պահանջող նախագծերի համար։

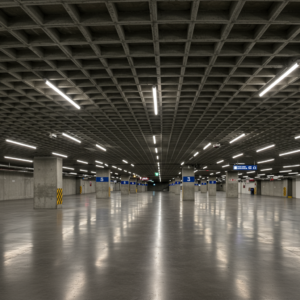

- Առավելությունը։ Ստեղծում է ընդարձակ, առանց սյուների տարածքներ, որոնք իդեալական են ավտոկայանատեղիների, սրահների և նախասրահների համար։
Մշտական և հանովի վաֆլե կաղապարների համեմատություն
| Առանձնահատկություն | Հանովի վաֆլե (պոլիպրոպիլեն) | Մշտական վաֆլե (փրփուր/պոլիստիրոլ) |
|---|---|---|
| Վերջնական սեփական քաշ | 175–205 կգ/մ² | 230–270 կգ/մ² |
| Հնարավոր առավելագույն թռիչք | Մինչև 17.5 մետր | Առավելագույնը 11–12 մետր |
| Իրականացման արագություն | 180–250 մ²/օր (մեկ թիմի համար) | 90–120 մ²/օր |
| Կաղապարի արժեք | Ներդրում (կարելի է վերավաճառել) | Սպառվող ծախս (կորչում է) |
| Ձայնա- և ջերմամեկուսացում | Գերազանց (օդային գրպանների շնորհիվ) | Թույլ (փրփուրը ձայն չի կլանում) |
| Վերամշակելիություն | 100% վերամշակելի, կարելի է վաճառել որպես ջարդոն | Ոչ վերամշակելի |
| 2024թ. շքեղ նախագծերի 98%-ի ընտրությունը | ✓ | ✗ |
Եզրակացություն։ Եթե ձեր նախագիծը պահանջում է 9 մետրից ավելի թռիչքներ կամ շքեղ տեսք, ապա հանովի վաֆլե ծածկը միակ տրամաբանական ընտրությունն է։
Համապարփակ համեմատություն. վաֆլե ծածկը և 6 այլ տարածված համակարգեր
| Ծածկի համակարգ | Սեփական քաշ (կգ/մ²) | Առավելագույն թռիչք | Արագություն (մ²/օր) | Գնահատված արժեք (Թուման/մ²) | Ամրանի սպառում (կգ/մ²) | Սեյսմիկ կատարողականություն |
|---|---|---|---|---|---|---|
| Ավանդական կողավոր | 260–290 | 8–9 մ | 120–160 | 980,000 – 1,150,000 | 18–22 | Միջին |
| Կոբիաքս (Cobiax) | 215–245 | 12–14 մ | 80–110 | 1,550,000 – 1,850,000 | 16–19 | Լավ |
| Յու-Բութ (U-Boot) | 195–225 | 13–15 մ | 100–140 | 1,480,000 – 1,720,000 | 15–18 | Գերազանց |
| Նախալարված | 230–270 | 14–18 մ | 90–130 | 1,650,000 – 2,100,000 | 20–25 | Գերազանց |
| Պողպատե տախտակամած | 280–330 | 10–12 մ | 250–350 | 1,380,000 – 1,650,000 | 12–15 | Թույլ |
| Հանովի վաֆլե | 175–205 | 10–17.5 մ | 180–260 | 1,290,000 – 1,680,000 | 14–17 | Արտակարգ |
Վաֆլե ծածկի իրականացման գործընթացը (քայլ առ քայլ տեխնիկական ուղեցույց)
Քայլ 1. Հենակների և լաստակների տեղադրում
Սա անվտանգության ապահովման ամենակարևոր փուլն է։ Հենարանային համակարգի ռազմավարությունը կախված է առաստաղի բարձրությունից և բետոնի քաշից։
- Ստանդարտ բարձրությունների համար (մինչև 3.5 մ)։ Կառույցը սովորաբար հենվում է բարձրորակ հեռադիտակային (տելեսկոպիկ) հենակների ցանցի վրա։
- Բարձր առաստաղների և ծանր բեռների համար։ Խոշոր նախագծերում կամ բարձր առաստաղներով տարածքներում առանձին հենակներն անվտանգ չեն։ Այս իրավիճակներում պահանջվում է ամբողջական հենարանային աշտարակ, օրինակ՝ մոդուլային շինարարական լաստակների համակարգ։
(Նկարի Alt տեքստ. Բանվորները բետոնի լցնումից առաջ կապույտ պլաստմասե վաֆլե կաղապարներ են տեղադրում մետաղական լաստակների վրա)
Քայլ 2. Ցանցային համակարգի տեղադրում
Լաստակները տեղադրելուց հետո դրանց վրա դրվում են մետաղական պրոֆիլներ՝ ցանց ստեղծելու համար։
Քայլ 3. Վաֆլե կաղապարների տեղադրում
Կաղապարները դասավորվում են ցանցի վրա՝ համաձայն կառուցվածքային գծագրերի։
Քայլ 4. Ամրանավորում
Վաֆլե ծածկի ամբողջ ամրանավորումը հավաքվում է տեղում, ինչը ապահովում է 100% մոնոլիտ միացում։
Քայլ 5. Բետոնի լցնում և թրթռում
Բետոնը լցվում է մեկ ամբողջական գործողությամբ։ Այստեղ կարևորը ճիշտ թրթռումն է՝ խոռոչների առաջացումը կանխելու համար։
Քայլ 6. Կաղապարների հանում
Երբ բետոնը հասնում է պահանջվող ամրությանը, կաղապարները հանվում են։
Տնտեսական վերլուծություն. արդյո՞ք վաֆլե ծածկն իսկապես տնտեսող է
- Ամրանի և բետոնի սպառման նվազում։ Թեթև կառուցվածքը պահանջում է ավելի քիչ ամրան և բետոն։
- Նախապատրաստված հեծանների վերացում։ Դուք խնայում եք արտադրության և տեղափոխման ծախսերը։
- Կրկնակի օգտագործվող կաղապարներ։ Կաղապարները ներդրում են և կարող են վաճառվել նախագծի ավարտից հետո։
- Արագ իրականացում։ Նախագծի տևողության կրճատումը նվազեցնում է անուղղակի ծախսերը։
Վաֆլե ծածկի առավելություններն ու թերությունները
Առավելությունները։
- Ճարտարապետական ճկունություն։ Սյուների վերացումը լիակատար ազատություն է տալիս դիզայնի մեջ։
- Հրդեհային անվտանգություն։ Ի տարբերություն պոլիստիրոլի, այն ամբողջությամբ բետոնից է և հրակայուն։
- Ձայնա- և ջերմամեկուսացում։ Օդային գրպանները ծառայում են որպես բնական մեկուսիչ շերտ։

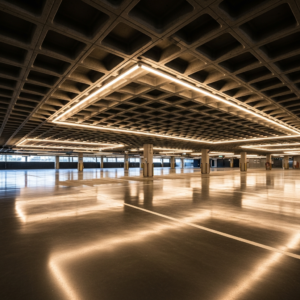

- Բաց բետոնի էսթետիկա։ Վերացնում է կախովի առաստաղների ծախսերը՝ առաջարկելով ժամանակակից տեսք։
Թերությունները։
- Մասնագիտացված թիմի անհրաժեշտություն։ Իրականացումը պահանջում է փորձառու կապալառու։
- Սկզբնական սարքավորումների արժեք։ Կաղապարների և հենակների սկզբնական գնումը կարող է թանկ թվալ (բայց փոխհատուցվում է վարձակալությամբ կամ վերավաճառքով)։
Հաճախ տրվող հարցեր (ՀՏՀ)
Վաֆլե ծածկը թրթռո՞ւմ է։
Ո՛չ։ Եթե նախագծումը կատարվել է համաձայն նորմերի, վաֆլե ծածկը ունի շատ բարձր կոշտություն։
Վաֆլե ծածկը հաստատվա՞ծ է ինժեներական մարմինների կողմից։
Այո՛, վաֆլե ծածկի համակարգը լայնորեն հաստատված մեթոդ է, որը ճանաչված է միջազգային շինարարական նորմերով, ինչպիսին է ACI 318-ը։
Եզրակացություն. ինչո՞ւ ընտրել «Ալբորզ Ղալեբ»
Ծածկի համակարգի ընտրությունը նախագծի կյանքի ցիկլի ամենակարևոր որոշումներից մեկն է։ Վաֆլե ծածկը, իր գեղեցկության, ամրության և տնտեսական արդյունավետության համադրությամբ, հաղթող ընտրություն է ժամանակակից շենքերի համար։
«Ալբորզ Ղալեբ» ընկերությունում մենք ձեր կողքին ենք՝ առաջարկելով լուծումների ամբողջական էկոհամակարգ՝ մեր երաշխավորված պոլիմերային կաղապարներից մինչև աշխատանքը ճիշտ կատարելու համար անհրաժեշտ բոլոր հենարանային համակարգերը։
Անվճար խորհրդատվության, մեր կաղապարների համար արդի գնային առաջարկի կամ ձեր նախագծի համար ծախսերի նախահաշվի համար կապվեք մեր փորձագետների
