قالب النفق: حل سريع ومتين للبناء الحديث

لماذا يُعد قالب النفق خيارًا ذكيًا للبناء الحديث؟

قالب النفق (أو نظام قالب النفق) هو واحد من أكثر التقنيات تقدمًا في صناعة البناء، حيث يتيح صب الجدران والأسقف في وقت واحد، مما يوفر السرعة، الجودة، والتوفير الاقتصادي. يُعتبر هذا النظام مثاليًا لمشاريع البناء السكني الضخم، المستشفيات، الفنادق، والبنية التحتية الكبيرة مثل الجسور ومحطات المترو. يقلل قالب النفق من وقت البناء بنسبة تصل إلى 50% وأعمال التشطيب بنسبة 60%، مما يوفر التكاليف ويضمن مقاومة عالية للزلازل والحرائق.

في هذا الدليل الشامل من Alborz Ghaleb، نستعرض كل ما يتعلق بقالب النفق: من التعريف والمزايا إلى عملية التنفيذ، التطبيقات، ونصائح الشراء. إذا كنت تبحث عن تسريع مشاريعك الإنشائية، فهذا المقال لك. تعرف على المزيد حول أنظمة القوالب الأخرى في صفحة قوالب الخرسانة.

هل أنت جاهز لتحسين مشروعك؟ تواصل مع Alborz Ghaleb اليوم!

ما هو قالب النفق؟

التعريف والمفهوم

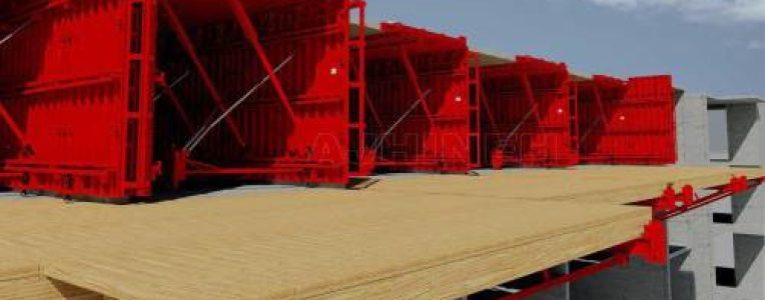

قالب النفق هو نظام قوالب معدني أو مركب مصمم لصب الجدران والأسقف بشكل متكامل في المشاريع الكبيرة. يتيح هذا النظام إنشاء هياكل خلوية (تشبه الأنفاق)، مما يسمح بتنفيذ سريع ومتزامن لأجزاء مختلفة من المبنى. على عكس القوالب التقليدية التي تُجمّع قطعة بقطعة، فإن قالب النفق يُصمم كنظام متكامل قادر على صب وحدة سكنية كاملة أو جزء كبير من الهيكل في دورة مدتها 24 ساعة.

بفضل هيكله المنتظم والمتكرر، يُعد النظام مثاليًا للبناء الضخم ذي التصاميم المتشابهة. للمشاريع التي تتطلب مرونة أكبر، يمكنك استخدام القالب المعدني القابل للتعديل.

التاريخ والتطور

تم تطوير قالب النفق في أوروبا خلال ستينيات القرن العشرين لتلبية احتياجات البناء السكني الضخم. مع تقدم التكنولوجيا وزيادة الطلب على البناء السريع والاقتصادي، اكتسب هذا النظام شعبية كبيرة في إيران. لعبت شركات مثل Alborz Ghaleb، التي تقدم قوالب نفقية تتوافق مع المعايير الدولية مثل ISO 9001 وDIN، دورًا رئيسيًا في نشر هذه التكنولوجيا. تعرف على المزيد حول معدات القوالب في صفحة السقالات.

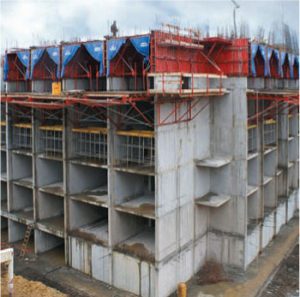

مكونات قالب النفق

مزايا وعيوب قالب النفق

المزايا الرئيسية

سرعة فائقة: دورات مدتها 24 ساعة تقلل وقت البناء بنسبة 50%.
جودة السطح: أسطح خرسانية ناعمة تقلل أعمال التشطيب بنسبة 60%.
توفير اقتصادي: تقليل استخدام حديد التسليح بنسبة 30%، العمالة، والمواد.
مقاومة الزلازل والحرائق: الهياكل المتكاملة مقاومة للزلازل والنار.
المتانة: القوالب المعدنية قابلة للاستخدام حتى 800 مرة مع الصيانة المناسبة.

قارن مع الأنظمة الأخف في صفحة قوالب الخرسانة البلاستيكية.

العيوب

تكلفة أولية مرتفعة: استخدام الفولاذ ST52 والمعدات المعقدة يزيد التكاليف.
الحاجة إلى خبرة: التركيب يتطلب عمالة مدربة ورافعات.
مرونة محدودة: أقل ملاءمة للتصاميم المعقدة مقارنة بـالقالب المعدني القابل للتعديل.

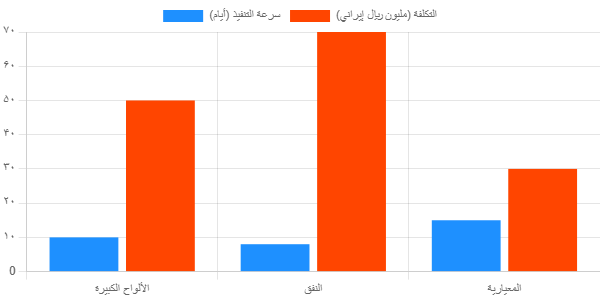

مقارنة قالب النفق مع أنظمة القوالب الأخرى

لمزيد من الوضوح حول مزايا قالب النفق، قارناه مع أنظمة أخرى:

الخاصية	قالب النفق	قالب الألواح الكبيرة	القالب المعياري
سرعة البناء	عالية جدًا (دورات 24 ساعة)	عالية	متوسطة
التكلفة الأولية	مرتفعة	مرتفعة	منخفضة
جودة السطح	ممتازة (بدون تشطيب)	ممتازة	متوسطة
مرونة التصميم	منخفضة (تصاميم متكررة)	متوسطة	عالية
وزن القالب	2-8 أطنان	1.5-7.5 أطنان	55 كجم
التطبيق	البناء الضخم	المشاريع الكبيرة	المشاريع الصغيرة والمتوسطة

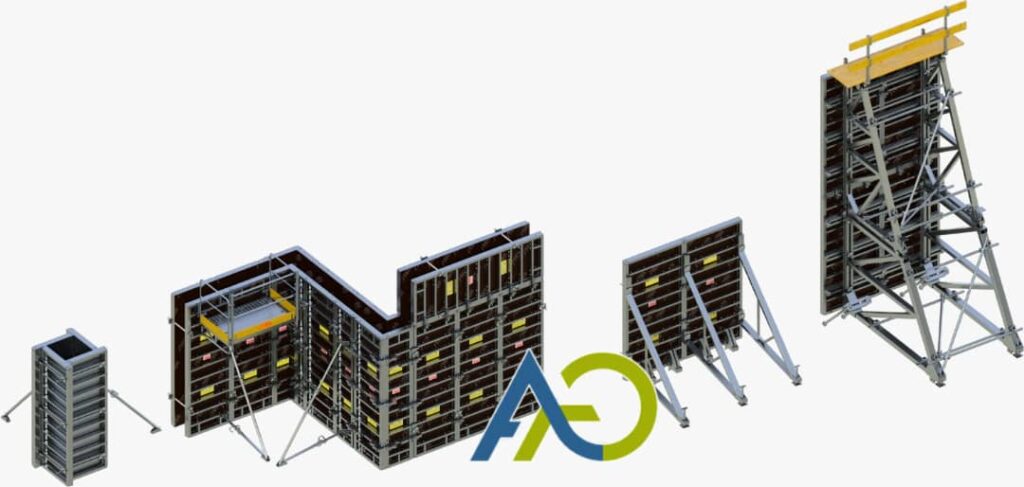

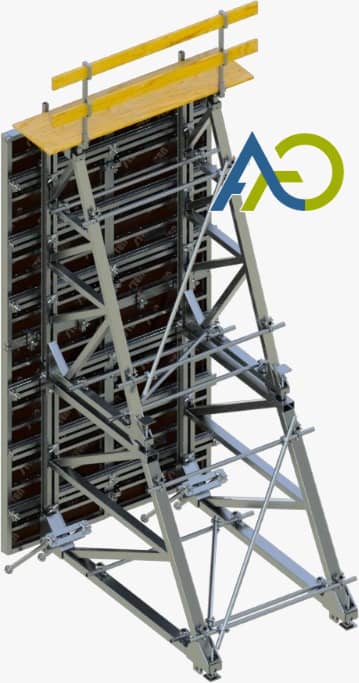

يبرز قالب النفق في البناء الضخم، بينما القوالب الجدارية الكبيرة والقوالب المعيارية تناسب مهام أخرى.

مكونات قالب النفق

يتكون قالب النفق من المكونات التالية:

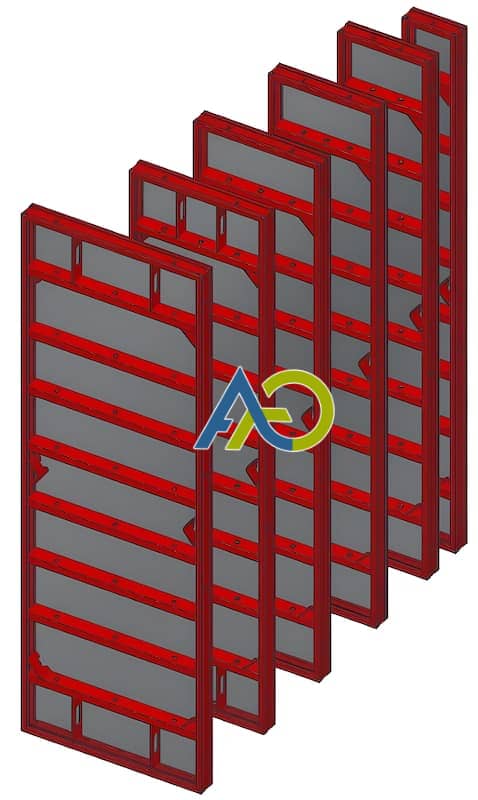

الألواح الرئيسية: صفائح فولاذية ST52 (سمك 3-5 مم، وزن 2-8 أطنان) للجدران والأسقف.
الأقواس: تربط الألواح وتتحمل ضغط الخرسانة.
أنابيب الصب: توجيه الخرسانة إلى القالب.
الرافعات الضابطة: تضمن التسوية بدقة 0.1 درجة.
البراغي الوسطية: تمنع فتح الألواح.
السقالات المعيارية: تسهل نقل الألواح على الارتفاع.
الملحقات: مشابك، دبابيس، وخطافات الرفع.
البراغي الرابطة: تحمي من ضغط الخرسانة.
رافعات التسوية: ضبط العمودية.

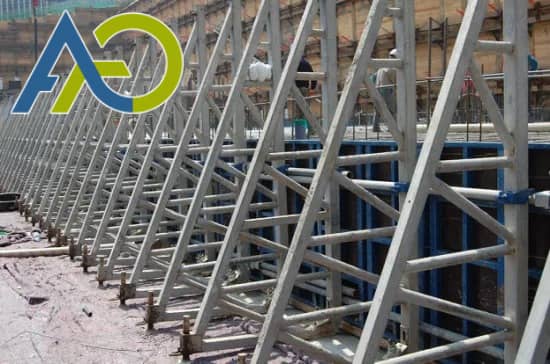

الدعامات والدبابيس: تعزز الاستقرار.
خطافات الرفع: لنقل الألواح برافعة (حتى 10 أطنان).

لنقل الألواح بسهولة، استخدم السقالات.

عملية تصميم وتنفيذ قالب النفق

التصميم

يتم التصميم باستخدام برامج AutoCAD أو Tekla مع مراعاة الضغط الهيدروستاتيكي للخرسانة (25-30 كيلو نيوتن/م²) وأبعاد الهيكل. يشمل التصميم فتحات مُسبقة الصنع للأبواب، النوافذ، والتوصيلات.

الإنتاج

تُصنع الألواح المعدنية باستخدام اللحام بثاني أكسيد الكربون والفولاذ ST52 وفقًا لمعايير ISO 9001 وACI 347. تُنتج الألواح البوليمرية بحقن البلاستيك للمشاريع الخاصة.
