هل تساءلت يومًا كيف يمكنك تحقيق بحور (Spans) أطول في مشاريع البناء، وإلغاء الأعمدة المزعجة، وفي نفس الوقت تقليل تكاليف الهيكل الخرساني؟ في عالم الهندسة المدنية الحديث، تُعتبر بلاطة الوافل (Waffle Slab) – أو البلاطة المُعَصَّبة في اتجاهين باستخدام قوالب غير دائمة – هي الإجابة الذكية من المهندسين على هذا التحدي.
معدل تبني هذه التقنية مذهل. في عام 2023 وحده، تم تنفيذ أكثر من 5.2 مليون متر مربع من بلاطات الوافل في إيران، وارتفع هذا الرقم إلى 4.1 مليون متر مربع في الأشهر السبعة الأولى فقط من عام 2024.
السبب وراء هذا النمو الهائل بسيط: المشاريع الفاخرة، الفنادق، المستشفيات، المراكز التجارية، وحتى الفلل الراقية لم تعد مستعدة لتحمل الوزن الميت البالغ 280 كجم/م² لأنظمة الهوردي التقليدية، بينما يمكنها تحقيق بحور صافية تصل إلى 17 مترًا بدون أعمدة بوزن ميت يتراوح بين 175 و 195 كجم/م² فقط.
ما هي بلاطة الوافل؟ (أبعد من مجرد تعريف بسيط)
بلاطة الوافل هي نوع من البلاطات الخرسانية المسلحة التي يتميز سطحها السفلي بنمط شبكي يشبه حلوى الوافل، يتم تشكيله باستخدام قوالب خاصة مربعة أو مستطيلة. لكن النقطة الأساسية هنا هي: “قوالب غير دائمة”.
على عكس أنظمة مثل الكوبياكس (Cobiax) أو اليوبوت (U-Boot)، حيث تُدفن القوالب البلاستيكية بشكل دائم داخل الخرسانة (وهي تكلفة تُدفن إلى الأبد)، في نظام الوافل، يتم فك القوالب بعد تصلب الخرسانة ويمكن إعادة استخدامها في الطوابق اللاحقة أو في مشاريع أخرى.
من الناحية الفنية، هذا النظام هو بلاطة مفرغة تقلل بشكل كبير من الوزن الميت للمبنى عن طريق إزالة الخرسانة غير الفعالة في منطقة الشد (أسفل محور التعادل)، كل ذلك دون المساس بقوتها الإنشائية.
لماذا حلت بلاطة الوافل محل نظام الهوردي؟
نظام الهوردي والبلوك التقليدي، بالإضافة إلى ضعف أدائه الزلزالي وخطر الحريق الناجم عن بلوكات البوليسترين، لديه قيود على طول البحر (عادةً حتى 7 أمتار). في المقابل، يتيح نظام الوافل، من خلال إنشاء أعصاب خرسانية متكاملة ومصبوبة في الموقع، تنفيذ بحور تصل إلى 16 مترًا وأكثر.
أنواع بلاطة الوافل: في اتجاه واحد أم اتجاهين؟ (فرق حاسم)
أحد أكبر مصادر الحيرة لدى أصحاب المشاريع هو الفرق بين هذين النظامين. الاختيار الخاطئ هنا يمكن أن يهدر ميزانيتك أو يعرض سلامة المبنى للخطر.
١. بلاطة الوافل في اتجاه واحد (One-Way Waffle Slab)
يعمل هذا النظام تمامًا مثل سقف الهوردي، حيث تنتقل الأحمال في اتجاه واحد فقط.
- الاستخدام: مناسب للبحور القصيرة (حتى 8 أمتار).
- القوالب: عادةً ما تكون مستطيلة الشكل ومكونة من قطع قابلة للتجميع.
- الميزة: أفضل بديل لنظام الهوردي مع إلغاء تكاليف شراء الجسور الجاهزة والبوليسترين، مع الحصول على سقف خرساني بالكامل وصلب.
٢. بلاطة الوافل في اتجاهين (Two-Way Waffle Slab)
هنا يحدث السحر الهندسي. في هذا النظام، يتم توزيع الأحمال في اتجاهين (طولي وعرضي).
- الاستخدام: مناسب للبحور الطويلة (8 إلى 16 مترًا) وإلغاء الأعمدة الإضافية.
- القوالب: مربعة الشكل (مثل 60×60، 80×80 أو 90×90 سم).
- الميزة: إنشاء مساحات واسعة خالية من الأعمدة (مثالية لمواقف السيارات والقاعات والردهات)، مظهر جمالي مذهل (سطح مكشوف)، وأداء زلزالي ممتاز.
نصيحة احترافية من “البرز قالب”: لاتخاذ قرار شراء ذكي والاطلاع على المواصفات الفنية الدقيقة للقوالب التي يحتاجها مشروعك، نوصي بشدة بزيارة صفحتنا المتخصصة حول قالب بلاطة الوافل لتشاهد تنوع الأبعاد والمنتجات.

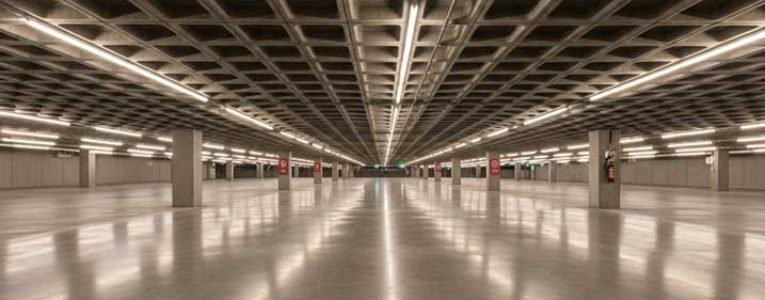

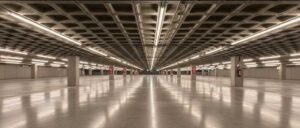

(النص البديل للصورة: سقف وافل خرساني مكشوف بتصميم شبكي أنيق في موقف سيارات حديث)
مقارنة بين قوالب الوافل الدائمة وغير الدائمة
| الميزة | الوافل غير الدائم (بولي بروبلين) | الوافل الدائم (فوم أو بوليسترين) |
|---|---|---|
| الوزن الميت النهائي | 175–205 كجم/م² | 230–270 كجم/م² |
| أقصى بحر صافٍ ممكن | حتى 17.5 متر | 11–12 متر كحد أقصى |
| سرعة التنفيذ | 180–250 م²/يوم (لفريق واحد) | 90–120 م²/يوم |
| تكلفة القالب | استثمار (يمكن بيعه) | تكلفة استهلاكية (تُفقد) |
| العزل الصوتي والحراري | ممتاز (بسبب الجيوب الهوائية) | ضعيف (الفوم لا يمتص الصوت) |
| قابلية إعادة التدوير | قابلة للتدوير 100% ويمكن بيعها | غير قابلة للتدوير |
| خيار 98% من المشاريع الفاخرة لعام 2024 | ✓ | ✗ |
الخلاصة: إذا كان لديك بحر يزيد عن 9 أمتار أو كان مشروعك فاخرًا، فإن بلاطة الوافل غير الدائمة هي الخيار المنطقي الوحيد.
مقارنة شاملة بين بلاطة الوافل و 6 أنظمة أخرى شائعة
| نظام السقف | الوزن الميت (كجم/م²) | أقصى بحر صافٍ | سرعة التنفيذ (م²/يوم) | التكلفة الإجمالية (تقديرية) | استهلاك حديد التسليح (كجم/م²) | الأداء الزلزالي |
|---|---|---|---|---|---|---|
| الهوردي العادي | 260–290 | 8–9 م | 120–160 | – | 18–22 | متوسط |
| الكوبياكس | 215–245 | 12–14 م | 80–110 | – | 16–19 | جيد |
| اليوبوت | 195–225 | 13–15 م | 100–140 | – | 15–18 | ممتاز |
| سابقة الإجهاد | 230–270 | 14–18 م | 90–130 | – | 20–25 | ممتاز |
| الصاج المعرج | 280–330 | 10–12 م | 250–350 | – | 12–15 | ضعيف |
| الوافل غير الدائم | 175–205 | 10–17.5 م | 180–260 | – | 14–17 | فائق |
النتيجة: في 90% من المشاريع، تُعتبر بلاطة الوافل الخيار الأقل تكلفة للبحور التي تزيد عن 10 أمتار.
مراحل تنفيذ بلاطة الوافل (دليل تقني خطوة بخطوة)
يتطلب تركيب بلاطة الوافل الدقة والمعدات المناسبة. الجودة النهائية للسقف — خاصة لتطبيقات الخرسانة الظاهرة — تعتمد مباشرة على جودة القوالب ونظام الدعم.
المرحلة 1: تركيب الدعائم والشدات
هذه هي المرحلة الأكثر أهمية للسلامة في موقع العمل. اعتماداً على ارتفاع السقف ووزن الخرسانة، تختلف استراتيجيات الدعم بشكل كبير.
للارتفاعات القياسية حتى 3.5 متر، تُستخدم عادةً الدعامات التلسكوبية للأسقف. يجب أن تكون قادرة على تحمل الأحمال المطبقة، واستخدام دعامات عالية الجودة ومعتمدة أمر حاسم لكل من السلامة والدقة. في البرز قالب، شاهدنا مشاريع لا حصر لها حيث أدت الدعامات منخفضة الجودة إلى ترخيم البلاطة أو حتى الانهيار أثناء الصب — وهو خطر لا ينبغي لأي مقاول تحمله.
للارتفاعات الكبيرة والأحمال الثقيلة — مثل تلك الموجودة في الردهات أو الممرات التجارية أو المنشآت الصناعية — تصبح الدعامات القياسية غير كافية وخطيرة محتملة. في هذه السيناريوهات، يعتمد المقاولون المحترفون على أنظمة السقالات النمطية. توفر خيارات مثل السقالات الوتدية أو الحلقية هيكل دعم صلب ومستقر ضروري للتنفيذ الآمن، مع تسريع التركيب فعلياً مقارنة بالحلول المرتجلة.
المرحلة 2: تركيب الإطار (توزيع البروفيلات)
بعد تركيب الدعامات أو السقالات، يتم وضع البروفيلات الفولاذية (المقاطع الصندوقية أو الأنابيب) عبر هيكل الدعم. في أنظمة الوافل ثنائية الاتجاه، يتبع تركيب الإطار عادةً نمطاً شبكياً لتسهيل وضع القوالب بدقة وضمان توافق توزيع الحمل مع الحسابات الإنشائية.
المرحلة 3: وضع قوالب الوافل
يتم توزيع قوالب بلاطة الوافل وفقاً للرسومات الإنشائية. تربط الأنظمة الحديثة ذات الأقفال القوالب عبر المسامير والأوتاد، مما يمنع الإزاحة أثناء الصب ويضمن خطوط خرسانية مستقيمة تماماً. هذا الاهتمام بالتفاصيل أثناء وضع القوالب يؤثر مباشرة على الجودة الجمالية النهائية — وهو أمر مهم بشكل خاص للمشاريع التي تخطط لترك سقف الوافل ظاهراً.
المرحلة 4: التسليح
على عكس الأنظمة التقليدية التي تستخدم كمرات مسبقة الصنع، يتم ربط جميع تسليح بلاطة الوافل (الكانات، والقضبان الرئيسية، وحديد التوزيع) في الموقع. يضمن هذا النهج سلامة اتصال 100% وتجانس الهيكل — ميزة حاسمة في المناطق الزلزالية حيث غالباً ما تبدأ أعطال الاتصالات انهيار الهيكل.
المرحلة 5: صب وهز الخرسانة
يتم صب الخرسانة بشكل متجانس عبر البلاطة بأكملها. الاعتبار الحاسم هنا هو الهز الصحيح لضمان تغلغل الخرسانة في جميع المساحات بين عناصر القوالب. يؤدي الهز غير الكافي إلى التعشيش على السطح الظاهر — وهو عيب يثير مخاوف إنشائية وجمالية على حد سواء.
المرحلة 6: فك القوالب
بعد أن تحقق الخرسانة الشك الأولي والقوة المطلوبة، يتم إزالة القوالب. بفضل المادة البلاستيكية المركبة (بولي بروبيلين)، لا تلتصق الخرسانة بالقوالب، مما ينتج سطحاً نهائياً أملس ومصقول للغاية. هذا الانفصال النظيف هو أحد الأسباب التي جعلت أنظمة الوافل الخيار المفضل لتطبيقات الخرسانة الظاهرة المعمارية.
Alt: فك قوالب الوافل البلاستيكية بعد تصلب الخرسانة مع ظهور السطح الأملس الجاهز للتشطيب
التحليل الاقتصادي: هل بلاطة الوافل فعالة من حيث التكلفة فعلاً؟
يفترض العديد من العملاء في البداية أن أنظمة الوافل مكلفة. ومع ذلك، دعونا نفحص التكلفة الإجمالية للهيكل — وليس مجرد سعر القوالب.
تقليل استهلاك الحديد والخرسانة: من خلال إزالة الخرسانة غير الفعالة وتقليل الوزن الذاتي، تنخفض القوى الزلزالية، مما يؤدي إلى تصميمات أخف للإطار والأساس. لقد وثقنا مشاريع انخفضت فيها تكاليف الأساس بنسبة 15-20% ببساطة بسبب انخفاض وزن الهيكل العلوي.
إلغاء الكمرات مسبقة الصنع: لم تعد تدفع مقابل تصنيع ونقل الكمرات — وهي تكاليف تتراكم بسرعة في المشاريع الكبيرة.
القوالب القابلة لإعادة الاستخدام: تستثمر في قوالب الوافل مرة واحدة ويمكنك استخدامها لأكثر من 50 سقفاً مختلفاً. حتى بعد انتهاء المشروع، يمكنك بيعها كمعدات مستعملة، واستعادة جزء كبير من استثمارك الأولي.
سرعة التنفيذ: إلغاء مراحل لحام الكمرات وتركيب البوليسترين وإمكانية الصب السريع بالمضخة يسرع الجداول الزمنية للمشروع.
مزايا وعيوب بلاطة الوافل (تقييم صادق)
لاتخاذ قرار مستنير، يجب أن ترى جانبي العملة.
المزايا
المرونة المعمارية: إزالة الأعمدة تمنح المعماريين حرية في تصميم مخططات المواقف والمناطق المشتركة. غالباً ما تتحول هذه المرونة إلى أمتار مربعة إضافية قابلة للبيع أو الإيجار.
السلامة من الحريق: على عكس البوليسترين الذي ينتج دخاناً ساماً وينشر اللهب، أنظمة الوافل غير قابلة للاحتراق تماماً.
العزل الصوتي والحراري: تعمل التجاويف الهوائية المُنشأة تحت السقف كعزل طبيعي، وتؤدي أداءً أفضل من البلاطات الصلبة.
إمكانية التشطيب الظاهر: الإضاءة داخل تجاويف الوافل تخلق جمالية حديثة وجذابة مع إلغاء تكاليف السقف المعلق.
العيوب
يتطلب فريقاً متخصصاً: تنفيذ الوافل — خاصة تركيب الدعم باستخدام أنظمة السقالات الاحترافية ووضع القوالب بدقة — يتطلب مقاولين ذوي خبرة. لا يمكن إسناد هذا العمل لفرق تقليدية دون تدريب وإشراف مناسبين.
الاستثمار الأولي في المعدات: قد تبدو مشتريات القوالب والدعامات مكلفة في البداية، رغم أن هذا يُعوض بإمكانية الإيجار أو قيمة إعادة البيع.
مقارنة بلاطة الوافل مع U-Boot و Cobiax
| الخاصية | بلاطة الوافل | U-Boot / Cobiax |
|---|---|---|
| حالة القوالب | قابلة للإزالة (تُستخرج) | دائمة (مدفونة في الخرسانة) |
| تكلفة القوالب | استثمار (قابلة لإعادة البيع) | نفقات استهلاكية (تُفقد) |
| وزن السقف | أخف | أثقل (بسبب الخرسانة السفلية) |
| جودة الخرسانة | مرئية وقابلة للفحص | مخفية (خطر التعشيش الداخلي) |
| الإصلاحات | سهلة (الخدمات في متناول اليد) | صعبة |
ميزة الفحص البصري تستحق التأكيد: مع أنظمة الوافل، يمكنك فحص جودة الخرسانة بعد إزالة القوالب. مع مُشكلات الفراغات الدائمة، تبقى العيوب المحتملة مخفية للأبد.
الأسئلة الشائعة (FAQ)
فيما يلي نجيب على بعض الأسئلة الأكثر شيوعاً بناءً على خبرتنا الواسعة في المشاريع في البرز قالب:
هل تهتز بلاطة الوافل؟
لا. عند التصميم وفقاً لمتطلبات الكود مع سمك بلاطة مناسب وأبعاد قوالب صحيحة، توفر بلاطات الوافل صلابة عالية جداً. على عكس أسقف الصاج المعدني، لن تشعر بأي اهتزاز ملموس.
ما هو أقصى بحر لبلاطة الوافل؟
مع التصميم الإنشائي الصحيح واختيار القوالب المناسبة، يمكن تحقيق بحور تصل إلى 17.5 متر. يعتمد الحد العملي على ظروف التحميل وقيود سمك البلاطة والمتطلبات المعمارية.
هل بلاطة الوافل معتمدة من المنظمات الهندسية؟
بالتأكيد. بلاطات الوافل معتمدة بالكامل وفقاً للكود الإيراني للبناء، القسم 9، وأحكام الكود الزلزالي. تم استخدام هذا النظام في مئات المشاريع الفاخرة.
ماذا يجب أن نستخدم لدعم بلاطة الوافل على ارتفاع 4.5 متر؟
على هذا الارتفاع، الدعامات التلسكوبية القياسية وحدها غير كافية للدعم الآمن والمستقر. يجب استخدام أنظمة السقالات النمطية — مثل التكوينات الوتدية أو الحلقية — لضمان كل من السلامة والدقة المطلوبة لتنفيذ بلاطة وافل عالية الجودة.
ما هو فرق التكلفة الإجمالية بين الوافل والأنظمة التقليدية؟
للبحور أقل من 8 أمتار، قد يكون النظام التقليدي أرخص قليلاً. ومع ذلك، للبحور التي تتجاوز 10 أمتار، تثبت أنظمة الوافل عادة أنها أكثر اقتصادية بنسبة 15-25% عند النظر في التكاليف الإجمالية.
الخلاصة: لماذا تختار البرز قالب؟
اختيار نظام السقف يمثل أحد أهم القرارات طوال دورة حياة المشروع. بلاطات الوافل — التي تجمع بين الجمالية والقوة والكفاءة الاقتصادية — تظهر كخيار فائز للبناء الحديث. ومع ذلك، جودة التنفيذ تعتمد كلياً على جودة المعدات.
في البرز قالب، نصنع أنظمة قوالب خرسانية كاملة تشمل قوالب وافل بوليمرية مع ضمان ضد الكسر، ودعامات ورافعات بناء موثوقة، وحلول سقالات شاملة لمشاريع من أي حجم. بالإضافة إلى المعدات، نقدم استشارات تقنية طوال كل مرحلة تنفيذ — لأننا نفهم أنه حتى أفضل القوالب تعطي نتائج دون المستوى بدون معرفة التطبيق المناسبة.
نهجنا يختلف عن الموردين النموذجيين: نحن مهتمون بنجاح مشروعك لأن المقاولين الراضين يصبحون عملاء متكررين ومصادر إحالة. هذا التوافق في المصالح يعني أنك تتلقى توصيات صادقة بدلاً من مجرد منتجات بأعلى هامش.
للحصول على استشارة مجانية، ومعلومات الأسعار الحالية، وتقديرات تفصيلية لتكلفة المشروع، تواصل مع متخصصينا اليوم. سواء كنت مقاولاً يقيّم أنظمة الوافل للمرة الأولى أو بانٍ متمرس يبحث عن شريك معدات أكثر موثوقية، نحن مستعدون لإظهار لماذا تثق شركات البناء الرائدة في جميع أنحاء إيران بالبرز قالب لاحتياجاتها من القوالب والسقالات.
