ما هو قالب بلاطة الوافل ثنائي الاتجاه؟ التطبيقات، المزايا، ونصائح التنفيذ

يوفر هذا المقال استكشافًا مفصلاً لألواح الوافل ثنائية الاتجاه، بما في ذلك خصائصها، تطبيقاتها، مزاياها، عيوبها، نصائح التنفيذ، وإرشادات الشراء أو التأجير. إذا كنت مقاولًا، مهندسًا مدنيًا، أو مدير مشروع، يقدم هذا الدليل رؤى شاملة.

ما هو قالب بلاطة الوافل ثنائي الاتجاه؟

قالب بلاطة الوافل ثنائي الاتجاه هو لوح وافل غير دائم مصمم لتنفيذ الأسقف المفرغة مع توزيع الأحمال في اتجاهين (طولي وعرضي). يُصنع من البلاستيك المضغوط (البولي بروبيلين) أو المعدن، ويُنشئ شبكة من الفراغات تُقلل بشكل كبير من وزن البلاطة.

تُزال هذه القوالب بعد تصلب الخرسانة ويمكن إعادة استخدامها، مما يجعلها اقتصادية وصديقة للبيئة. تُناسب المشاريع ذات الأمد الطويل (أكثر من 8 أمتار) والأحمال المعقدة، مما يتيح مساحات مفتوحة بدون أعمدة.

الفرق بين لوح الوافل ثنائي وأحادي الاتجاه

• ثنائي الاتجاه: مصمم للأحمال في اتجاهين، مناسب للأمد الطويل والمشاريع المعقدة.
• أحادي الاتجاه: للأحمال في اتجاه واحد والأمد القصير (حتى 8 أمتار).

تطبيقات قوالب بلاطة الوافل ثنائية الاتجاه

تُستخدم ألواح الوافل ثنائية الاتجاه في المشاريع الكبيرة بفضل مرونتها وقدرتها على تحمل الأحمال. تشمل التطبيقات الرئيسية:

1. المجمعات التجارية الكبرى: مثل مراكز التسوق التي تتطلب مساحات مفتوحة واسعة.
2. المشاريع الصناعية: المصانع والمستودعات التي تحتاج إلى بلاطات قوية بدون أعمدة.
3. مواقف السيارات متعددة الطوابق: خفيفة ومناسبة للأمد الواسع في المواقف.
4. قاعات المؤتمرات والرياضة: للمساحات الكبيرة بأعمدة قليلة ومظهر جمالي.
5. مشاريع مدنية خاصة: مثل الجسور والهياكل ذات التصاميم المعقدة.

للحصول على سقالات قوية تدعم هذه المشاريع، اطلع على أنواع السقالات ومكوناتها.

مزايا استخدام قوالب بلاطة الوافل ثنائية الاتجاه

تقدم ألواح الوافل ثنائية الاتجاه العديد من الفوائد للمشاريع الكبرى:

1. قدرة تحمل الأحمال في اتجاهين: مثالية للأحمال المعقدة والأمد الطويل حتى 15 مترًا أو أكثر.
2. تقليل وزن الهيكلية: تُقلل الفراغات من وزن البلاطة بنسبة تصل إلى 30%، مما يعزز مقاومة الزلازل.
3. توفير المواد: انخفاض استهلاك الخرسانة والتسليح يقلل التكاليف بشكل كبير.
4. مرونة التصميم: تتيح مساحات مفتوحة بدون أعمدة، مما يوفر حرية معمارية.
5. إعادة الاستخدام: يمكن إعادة استخدام القوالب حتى 50 مرة، مما يقلل التكاليف طويلة الأمد.
6. المظهر الجمالي: النمط الشبكي عصري وجذاب للأسقف المكشوفة.

عيوب لوح الوافل ثنائي الاتجاه

على الرغم من فوائدها، إلا أن قوالب بلاطة الوافل ثنائية الاتجاه لها قيود:

1. التكلفة الأولية العالية: القوالب ثنائية الاتجاه أغلى من أحادية الاتجاه.
2. الحاجة إلى عمالة ماهرة: التنفيذ يتطلب فرقًا مدربة ومعدات متقدمة.
3. تعقيد التنفيذ: وضع القوالب والتسليح في اتجاهين يتطلب دقة ووقتًا أطول.

مقارنة قالب بلاطة الوافل ثنائي الاتجاه مع أنظمة الأسقف الأخرى

اختيار نظام الأسقف المناسب يتطلب مقارنة قوالب بلاطة الوافل ثنائية الاتجاه مع البدائل:

1. قوالب بلاطة الوافل ثنائية الاتجاه مقابل البابل ديك:
   • الوزن: الأسقف المفرغة ثنائية الاتجاه أخف وأفضل للأمد الطويل.
   • التكلفة: أكثر اقتصادية على المدى الطويل بفضل إعادة الاستخدام.
   • التنفيذ: البابل ديك يتطلب دقة أكبر.
2. قوالب بلاطة الوافل ثنائية الاتجاه مقابل البلاطات والكمرات:
   • الوزن: الأسقف المفرغة أخف وزنًا.
   • التكلفة: البلاطات والكمرات أرخص مبدئيًا، لكن الأسقف المفرغة أفضل للمشاريع الكبيرة.
   • الجماليات: الأسقف المفرغة تقدم مظهرًا عصريًا.
3. قوالب بلاطة الوافل ثنائية الاتجاه مقابل الكوبياكس:
   • الوزن: كلاهما خفيف، لكن الأسقف المفرغة ثنائية الاتجاه أفضل للأحمال المعقدة.
   • التكلفة: قوالب بلاطة الوافل تتفوق بفضل إعادة الاستخدام.

الاعتبارات الرئيسية لشراء أو تأجير قوالب بلاطة الوافل ثنائية الاتجاه

عند شراء أو تأجير قوالب بلاطة الوافل ثنائية الاتجاه، ضع في اعتبارك:

1. مادة القالب: البلاستيك أخف وأرخص، والمعدن أكثر متانة.
2. أبعاد القالب: تشمل الأحجام الشائعة 60×60، 80×80، أو 90×90 سنتيمتر، اختر بناءً على احتياجات المشروع.
3. جودة التصنيع: يجب أن تتحمل القوالب ضغط الخرسانة والظروف البيئية.
4. السعر: في عام 2025، تتراوح تكلفة القوالب البلاستيكية ثنائية الاتجاه بين 12 و35 دولارًا للقالب الواحد.
5. الشراء أم التأجير: التأجير مناسب للمشاريع قصيرة الأمد، والشراء أفضل للمشاريع الكبيرة.
6. مورد موثوق: اختر موردين موثوقين لضمان الجودة والدعم.

للحصول على دعم موثوق أثناء تركيب القوالب، اطلع على الدعامة جاك الثقيلة الصلب القابلة للتعديل.

كيفية تنفيذ سقف مفرغ بقوالب ثنائية الاتجاه

يتضمن تنفيذ سقف مفرغ بقوالب بلاطة الوافل ثنائية الاتجاه:

1. تصميم الهيكلية: إعداد رسومات مع مراعاة الأحمال في اتجاهين والأمد الطويل.
2. إعداد الشدات: تركيب السقالات والدعامات لتحمل وزن الخرسانة.

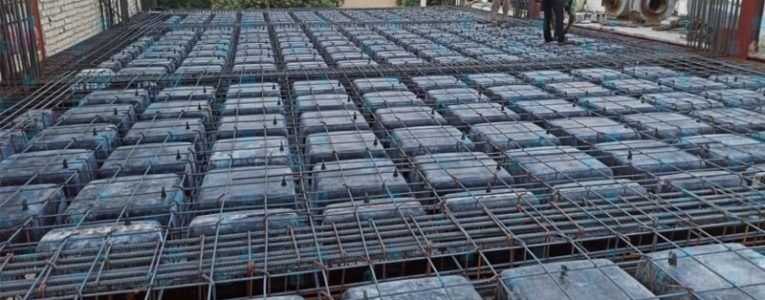

3. وضع القوالب: تثبيت لوح الوافل ثنائي الاتجاه في شبكة منتظمة وتسويتها.
4. التسليح: وضع حديد التسليح في كلا الاتجاهين (طولي وعرضي) حسب التصميم.
5. صب الخرسانة: صب الخرسانة بشكل متساوٍ فوق القوالب.
6. إزالة القوالب: إزالة القوالب بعد التصلب (7 إلى 14 يومًا) لإعادة الاستخدام.

أمثلة على مشاريع استخدمت قوالب بلاطة الوافل ثنائية الاتجاه

استُخدمت ألواح الوافل ثنائية الاتجاه في مشاريع إيرانية كبرى، منها:

• مراكز تجارية كبرى: للمساحات المفتوحة والأمد الواسع.
• قاعات رياضية ومؤتمرات: للتصميم الجمالي والقوة العالية.
• مواقف سيارات متعددة الطوابق في المدن الكبرى: لتقليل الوزن وكفاءة التكلفة.

الأسئلة الشائعة حول قوالب بلاطة الوافل ثنائية الاتجاه

1. ما هي المشاريع المناسبة لقوالب بلاطة الوافل ثنائية الاتجاه؟
   المشاريع ذات الأمد الطويل والأحمال ثنائية الاتجاه، مثل المراكز التجارية ومواقف السيارات.
2. هل الأسقف المفرغة ثنائية الاتجاه مقاومة للزلازل؟
   نعم، تقليل الوزن وتوزيع الأحمال المتساوي يعززان مقاومة الزلازل.
3. ما هي تكلفة تأجير قوالب بلاطة الوافل ثنائية الاتجاه؟
   تتراوح عادة بين 1.2 و3 دولارات للقالب الواحد شهريًا في إيران.
4. ما الفرق الرئيسي بين القوالب ثنائية وأحادية الاتجاه؟
   القوالب ثنائية الاتجاه للأحمال ثنائية الاتجاه والأمد الطويل.

الخلاصة: هل قوالب بلاطة الوافل ثنائية الاتجاه مناسبة لمشروعك؟

توفر ألواح الوافل ثنائية الاتجاه حلاً متقدمًا وفعالًا لتنفيذ الأسقف الخرسانية في المشاريع الكبيرة ذات الأمد الواسع والأحمال المعقدة. مع فوائد مثل تقليل الوزن، توفير التكاليف، ومرونة التصميم، فهي مثالية للمقاولين والمهندسين. ومع ذلك، يتطلب تنفيذها عمالة ماهرة وتخطيطًا دقيقًا.
