هیچ چیز برای یک مهندس مجری ناخوشایندتر از این نیست که پس از اتمام دیوارچینی، با دستور “تخریب” از سوی مهندس ناظر مواجه شود؛ آن هم به دلیل یک اشتباه ساده در اجرای والپست. اجرای نگهدارنده دیوار (والپست) صرفاً نصب چند قطعه آهن نیست، بلکه نمایشی از درک عمیق رفتار سازه و پایبندی به اصول ایمنی است. یک اتصال اشتباه میتواند تمام زحمات شما را به باد دهد و مهمتر از آن، ایمنی سازه را به خطر بیندازد.
این راهنما، یک دستورالعمل تئوری و کپیشده از آییننامه نیست. این چکلیست عملی و حاصل دو دهه تجربه تیم فنی البرز قالب در صدها پروژه واقعی است. ما در این صفحه، قدم به قدم، با تصاویر واضح و نکات اجرایی که در هیچ کتابی پیدا نمیکنید، به شما نشان میدهیم چگونه والپست را به گونهای اجرا کنید که نه تنها تأیید مهندس ناظر را بگیرید، بلکه با اطمینان، سازهای ایمن و استاندارد تحویل دهید. این صفحه را ذخیره کنید؛ این مرجع کارگاهی شما خواهد بود.
فاز صفر: پیش از اجرا، این سه مورد را آماده کنید
قبل از برداشتن اولین الکترود جوشکاری، مطمئن شوید که این سه مرحله را طی کردهاید:
- مطالعه دقیق نقشهها: محل، فواصل، نوع پروفیل و جزئیات اتصالات والپستها باید در نقشههای مصوب سازه و معماری مشخص شده باشد. هرگز به صورت تخمینی و چشمی عمل نکنید.
- انتخاب متریال مناسب: آیا از وادار قائم استفاده میکنید یا نبشی منقطع؟ آیا پروفیلها از نوع نورد گرم هستند یا از والپستهای آماده گالوانیزه استفاده میکنید؟ متریال خود را بر اساس نقشهها و توصیههای صفحه اصلی راهنمای جامع والپست البرز قالب انتخاب کنید.
- تجهیزات مورد نیاز: دستگاه جوش، سنگ فرز، تراز، متر، دریل و رول بولت (برای سازههای بتنی)، گچ و ریسمان برای جانمایی دقیق.
روش اول: اجرای وادار قائم (Vertical Post) – مناسب دیوارهای بلند و سنگین
این روش قدرتمندترین حالت مهار دیوار است و معمولاً برای دیوارهای با طول بیش از ۴ متر یا ارتفاع زیاد به کار میرود.
گام ۱: جانمایی و نصب بیس پلیت (ورق کف و سقف)
محل دقیق نصب وادار را طبق نقشه، روی کف و زیر تیر سقف مشخص کنید. دو ورق فلزی (بیس پلیت) با ضخامت مناسب (معمولاً ۸ تا ۱۰ میلیمتر) آماده کنید.
- در سازه فولادی: بیس پلیتها را مستقیماً به تیر و کف جوش دهید.
- در سازه بتنی: بیس پلیتها را با ۴ عدد انکربولت یا رول بولت به تیر و کف محکم کنید.
نکته اجرایی البرز قالب: قبل از نصب بیس پلیت بالایی، با استفاده از شاقول یا تراز لیزری، از همراستا بودن دقیق بیس پلیت بالا و پایین اطمینان حاصل کنید. حتی یک سانتیمتر خطا در این مرحله، در انتهای کار شما را دچار مشکل میکند.
گام ۲: نصب وادار قائم و اجرای جوش پایینی
پروفیل وادار (معمولاً قوطی ۸۰x۴۰ یا ناودانی UPE) را به صورت عمودی بین دو بیس پلیت قرار دهید. پایین پروفیل را به صورت کامل و سرتاسری به بیس پلیت پایینی جوش دهید. این اتصال باید صلب و محکم باشد.
گام ۳: اجرای اتصال کشویی (مهمترین گام!)
اینجا نقطه تمایز یک مجری حرفهای از یک آماتور است. وادار هرگز نباید به بیس پلیت بالایی جوش داده شود.
- در بالای وادار، یک سوراخ لوبیایی شکل (کشویی) به صورت عمودی ایجاد کنید. طول این سوراخ باید به اندازه دو برابر حداکثر خیز طراحی شده برای تیر باشد (معمولاً ۲ تا ۳ سانتیمتر کافی است).
- یک نبشی یا ورق کوچک را به بیس پلیت بالایی جوش دهید.
- وادار را با استفاده از یک پیچ و دو مهره از طریق سوراخ لوبیایی به این نبشی متصل کنید. مهرهها را طوری سفت کنید که وادار بتواند در راستای عمودی حرکت کند اما حرکت جانبی (خارج از صفحه) نداشته باشد.
نکته اجرایی البرز قالب: پس از نصب، با یک دیلم کوچک تست کنید که وادار واقعاً میتواند به سمت بالا و پایین حرکت کند. این اتصال مفصلی به تیر اجازه میدهد خیز بردارد بدون اینکه باری به دیوار منتقل کند.
گام ۴: اجرای درز انقطاع در بالای دیوار
پس از دیوارچینی، باید بین بالای دیوار و زیر تیر، حداقل ۲.۵ سانتیمتر فاصله خالی (درز انقطاع) وجود داشته باشد. این فضا را با مواد تراکمپذیر و انعطافپذیر مانند پشم سنگ ضد رطوبت پر کنید، نه با ملات سفت!
روش دوم: اجرای نبشی منقطع (Corner Post) – سریع، اقتصادی و استاندارد
این روش که در ویرایش جدید آییننامه بسیار مورد توجه قرار گرفته، برای دیوارهای داخلی و دیوارهای با طول کمتر، ایدهآل است.
گام ۱: مشخص کردن محل نصب نبشیها
کنار ستونها (بتنی یا فولادی)، محل نصب نبشیها را در فواصل مشخص (معمولاً هر ۷۵ سانتیمتر) علامتگذاری کنید.

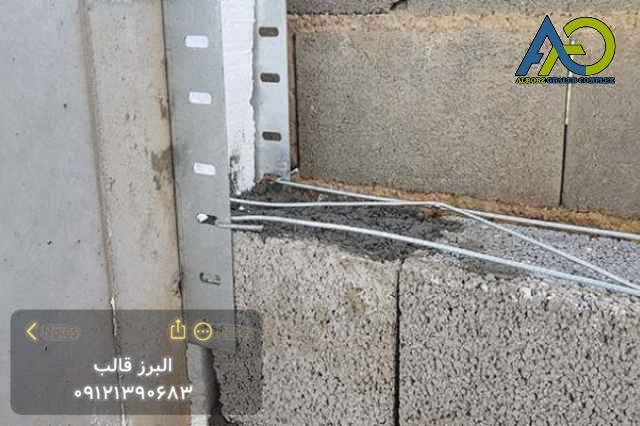

گام ۲: اتصال نبشی به ستون
- در ستون بتنی: با استفاده از دریل، محل را سوراخ کرده و نبشی را با ۲ عدد پیچ و رول بولت به ستون محکم کنید.
- در ستون فولادی: نبشی را مستقیماً به ستون جوش دهید.
نکته اجرایی البرز قالب: از نبشیهایی استفاده کنید که دارای شاخک یا میلگرد آجدار باشند. این شاخکها کاملاً درون ملات بین بلوکها قرار گرفته و بهترین درگیری را بین دیوار و نبشی ایجاد میکنند. محصولات آماده البرز قالب با همین مشخصات طراحی شدهاند.
گام ۳: اجرای دیوارچینی و درگیری با نبشی
دیوارچینی را آغاز کنید. در هر ردیفی که نبشی نصب شده، ملات را روی بلوک ریخته و شاخک نبشی را کاملاً در ملات فرو ببرید. این کار را با دقت انجام دهید تا اتصال به صورت کامل برقرار شود.
گام ۴: استفاده از میلگرد بستر (الزامی)
اجرای نبشی منقطع بدون میلگرد بستر تقریباً بیمعناست. در هر ۲ یا ۳ رج دیوار (بسته به نوع بلوک)، یک شاخه میلگرد بستر را روی ملات قرار دهید. یک سر میلگرد بستر را به نبشی متصل کرده و آن را در طول دیوار ادامه دهید. این کار یکپارچگی افقی دیوار را تضمین میکند.
نکته اجرایی البرز قالب: برای اتصال میلگرد بستر به نبشی یا وادار، از گیرهها و بستهای استاندارد البرز قالب استفاده کنید. این بستها اتصال صحیح و مطمئن را تضمین میکنند و از جوشکاریهای غیرضروری که به پوشش گالوانیزه آسیب میزند، جلوگیری میکنند.
چکلیست نهایی کنترل اجرای والپست (قبل از آمدن ناظر)
این چکلیست را قبل از تماس با مهندس ناظر، آیتم به آیتم بررسی کنید:
۱ آیا فواصل والپستها طبق نقشه است؟ (حداکثر ۴ متر)
۲ آیا اتصال وادار قائم به سقف به صورت کشویی است؟ حیاتیترین آیتم
۳ آیا درز انقطاع (حداقل ۲.۵ سانت) بالای دیوار رعایت شده؟
۴ آیا درز انقطاع با مواد انعطافپذیر (پشم سنگ) پر شده؟
۵ آیا میلگرد بستر در فواصل استاندارد اجرا شده است؟
۶ آیا شاخکهای نبشی منقطع به خوبی در ملات مدفون شدهاند؟
۷ آیا جوشکاریها با کیفیت و کامل انجام شدهاند؟
۸ آیا اطراف بازشوها (در و پنجره) با نبشیکشی مهار شدهاند؟
۳اشتباه رایج که اعتبار حرفهای شما را زیر سوال میبرد
- “دیوار را به سقف میچسبانم که محکمتر شود” (اشتباه مرگبار): این کار دقیقاً برعکس عمل میکند. چسباندن دیوار به سقف با ملات، باعث میشود بارهای سقف به دیوار منتقل شده و دیوار در اولین خیز تیر، به صورت قطری ترک بخورد.
- استفاده از میلگرد صاف به جای آجدار: میلگرد بستر باید حتماً از نوع آجدار باشد تا حداکثر درگیری را با ملات داشته باشد. استفاده از میلگرد صاف، اتلاف هزینه است.
- جوشکاری میلگرد بستر به وادار: جوشکاری، مقاومت کششی میلگرد بستر را در آن نقطه کاهش میدهد و همچنین پوشش گالوانیزه آن را از بین میبرد. همیشه از بست و گیرههای استاندارد استفاده کنید.
