في صناعة البناء، تُعتبر أنظمة الأسقف الحديثة ضرورية لتقليل التكاليف، تحسين السلامة، وتعزيز أداء الهيكلية. يُعد لوح الوافل أحادي الاتجاه، المعروف أيضًا بقالب بلاطة الوافل، مكونًا رئيسيًا في تنفيذ الأسقف المفرغة لمختلف المشاريع. تصميمه الفريد، وقدرته على تقليل الوزن، وكفاءته في استخدام المواد تجعله مثاليًا للمشاريع الصغيرة والمتوسطة الحجم.
يستعرض هذا المقال ألواح الوافل أحادية الاتجاه بالتفصيل، بما في ذلك خصائصها، تطبيقاتها، مزاياها، عيوبها، نصائح التنفيذ، وإرشادات الشراء أو التأجير. إذا كنت مهندسًا مدنيًا، مقاولًا، أو مدير مشروع تبحث عن معلومات دقيقة حول هذه التقنية، فهذا الدليل مُعد لك.
ما هو لوح الوافل أحادي الاتجاه؟
لوح الوافل أحادي الاتجاه هو قالب غير دائم مصمم لتنفيذ البلاطات الخرسانية قالب بلاطة الوافل مع توزيع الأحمال بشكل رئيسي في اتجاه واحد. يُصنع عادة من البلاستيك المضغوط (البولي بروبيلين) أو المعدن، ويُنشئ شبكة من الفراغات تُقلل من وزن البلاطة.
على عكس القوالب الدائمة التي تظل في الهيكلية، تُزال قوالب بلاطة الوافل أحادية الاتجاه بعد تصلب الخرسانة ويمكن إعادة استخدامها. هذه الخاصية تجعلها اقتصادية وصديقة للبيئة. تُناسب المشاريع ذات الأمد القصير (حتى 8 أمتار) والأحمال أحادية الاتجاه.
الفرق بين لوح الوافل أحادي وثنائي الاتجاه
- أحادي الاتجاه: مصمم للأحمال في اتجاه واحد، مثالي للأمد القصير.
- ثنائي الاتجاه: مناسب للأحمال في اتجاهين، يُستخدم في الأمد الطويل (أكثر من 8 أمتار).
تطبيقات لوح الوافل أحادي الاتجاه
بفضل بساطته وكفاءته، تُستخدم قوالب بلاطة الوافل أحادية الاتجاه في مشاريع بناء متنوعة. تشمل التطبيقات الرئيسية:
- المباني السكنية: مثالية للشقق الصغيرة والمتوسطة التي تتطلب أمدًا قصيرًا.
- المنشآت التجارية الصغيرة: مثل المتاجر والمكاتب ذات الأحمال أحادية الاتجاه.
- المؤسسات التعليمية: تُستخدم في بناء الفصول الدراسية أو القاعات الصغيرة في المدارس والجامعات.
- مواقف السيارات أحادية الطابق: اقتصادية وخفيفة، مناسبة لمواقف ذات أمد محدود.
للحصول على سقالات موثوقة تدعم وضع القوالب، اطلع على أنواع السقالات ومكوناتها.
مزايا استخدام قوالب بلاطة الوافل أحادية الاتجاه
تقدم ألواح الوافل أحادية الاتجاه عدة فوائد تجعلها خيارًا مفضلاً في البناء:
- تقليل وزن الهيكلية: تُقلل الفراغات من وزن البلاطة بنسبة 25 إلى 30%، مما يقلل الأحمال الميتة ويعزز مقاومة الزلازل.
- توفير المواد: انخفاض استهلاك الخرسانة والتسليح يقلل تكاليف المشروع.
- سهولة التركيب: تصميم بسيط يتيح وضع لوح الوافل بسرعة وسهولة.
- إعادة الاستخدام: يمكن إعادة استخدام القوالب حتى 50 مرة أو أكثر.
- تكاليف تنفيذ منخفضة: حاجة أقل للمعدات وسرعة التركيب تقلل تكاليف العمالة.
- المظهر الجمالي: النمط الشبكي جذاب للأسقف المكشوفة.
عيوب لوح الوافل أحادي الاتجاه
على الرغم من مزاياها، إلا أن قوالب بلاطة الوافل أحادية الاتجاه لها قيود:
- قيود طول الأمد: غير مناسبة للأمد الذي يتجاوز 8 أمتار، حيث تُفضل القوالب ثنائية الاتجاه.
- الحاجة إلى الدقة: وضع القوالب والتسليح بدقة يتطلب عمالة ماهرة.
- التكلفة الأولية: القوالب عالية الجودة قد تكون مكلفة مبدئيًا، رغم اقتصاديتها على المدى الطويل.
مقارنة لوح الوافل أحادي الاتجاه مع أنظمة الأسقف الأخرى
اختيار نظام الأسقف المناسب يتطلب مقارنة قوالب بلاطة الوافل أحادية الاتجاه مع البدائل:
- البلاطات الخرسانية قالب بلاطة الوافل أحادية الاتجاه مقابل البابل ديك:
- الوزن: الأسقف المفرغة أحادية الاتجاه أخف وزنًا.
- التكلفة: أكثر اقتصادية بفضل إعادة الاستخدام.
- التنفيذ: البابل ديك يتطلب دقة أكبر.
- لوح الوافل أحادي الاتجاه مقابل البلاطات والكمرات:
- الوزن: الأسقف المفرغة أخف وزنًا.
- التكلفة: البلاطات والكمرات أرخص مبدئيًا، لكن الأسقف المفرغة أفضل للمشاريع المتوسطة.
- الجماليات: الأسقف المفرغة أكثر عصرية.
- لوح الوافل أحادي الاتجاه مقابل الكوبياكس:
- الوزن: كلاهما خفيف، لكن الأسقف المفرغة أحادية الاتجاه أفضل للأمد القصير.
- التكلفة: ألواح الوافل تتفوق بفضل إعادة الاستخدام.
الاعتبارات الرئيسية لشراء أو تأجير لوح الوافل أحادي الاتجاه
عند شراء أو تأجير قوالب بلاطة الوافل أحادية الاتجاه، ضع في اعتبارك:
- مادة القالب: البلاستيك خفيف وأرخص، والمعدن أكثر متانة.
- أبعاد القالب: الأحجام الشائعة هي 60×60 أو 80×80 سنتيمتر، اختر بناءً على احتياجات المشروع.
- جودة التصنيع: يجب أن تتحمل القوالب ضغط الخرسانة والظروف البيئية.
- السعر: في عام 2025، تتراوح تكلفة القوالب البلاستيكية أحادية الاتجاه بين 10 و25 دولارًا للقالب الواحد.
- الشراء أم التأجير: التأجير مثالي للمشاريع قصيرة الأمد، والشراء مناسب للمشاريع المتعددة.
- مورد موثوق: اختر موردين موثوقين لضمان الجودة والدعم.
للحصول على دعم قوي أثناء التركيب، اطلع على الدعامة جاك الثقيلة الصلب القابلة للتعديل.

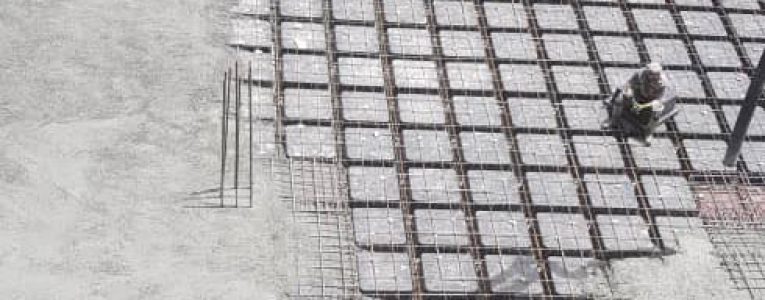

كيفية تنفيذ سقف مفرغ بقوالب أحادية الاتجاه
يتضمن تنفيذ سقف مفرغ بقوالب بلاطة الوافل أحادية الاتجاه:
- تصميم الهيكلية: إعداد رسومات مع مراعاة الأحمال أحادية الاتجاه والأمد.
- إعداد الشدات: تركيب السقالات والدعامات لتحمل وزن الخرسانة.
- وضع القوالب: تثبيت لوح الوافل أحادي الاتجاه بدقة في الاتجاه الصحيح وتسويتها.
- التسليح: وضع حديد التسليح في اتجاه الحمل الرئيسي حسب التصميم.
- صب الخرسانة: صب الخرسانة بشكل متساوٍ فوق القوالب.
- إزالة القوالب: إزالة القوالب بعد التصلب (7 إلى 14 يومًا) لإعادة الاستخدام.
أمثلة على مشاريع استخدمت لوح الوافل أحادي الاتجاه
استُخدمت قوالب بلاطة الوافل أحادية الاتجاه في مشاريع إيرانية متنوعة، منها:
- مبانٍ سكنية صغيرة في المدن الكبرى: لفوائدها في التكلفة والسرعة.
- منشآت تعليمية: مثل قاعات صغيرة في المدارس.
- مواقف سيارات محلية: بفضل التصميم البسيط والتكلفة المنخفضة.
الأسئلة الشائعة حول لوح الوافل أحادي الاتجاه
- ما هي المشاريع المناسبة لقوالب بلاطة الوافل أحادية الاتجاه؟
المشاريع ذات الأمد القصير والأحمال أحادية الاتجاه، مثل المباني السكنية الصغيرة. - هل الأسقف المفرغة أحادية الاتجاه مقاومة للزلازل؟
نعم، تقليل الوزن يعزز مقاومة الزلازل. - ما هي تكلفة تأجير لوح الوافل أحادي الاتجاه؟
تتراوح عادة بين 1 و2.5 دولار للقالب الواحد شهريًا في إيران. - ما الفرق الرئيسي بين القوالب أحادية وثنائية الاتجاه؟
القوالب أحادية الاتجاه للأحمال أحادية الاتجاه والأمد القصير.
الخلاصة: هل لوح الوافل أحادي الاتجاه مناسب لمشروعك؟
توفر قوالب بلاطة الوافل أحادية الاتجاه حلاً اقتصاديًا وفعالًا لتنفيذ الأسقف الخرسانية في المشاريع الصغيرة والمتوسطة. مع فوائد مثل تقليل الوزن، توفير التكاليف، وسرعة التنفيذ، فهي مثالية للمقاولين والمهندسين. ومع ذلك، قد تكون القوالب ثنائية الاتجاه ضرورية للأمد الأطول أو الأحمال المعقدة.
